59. Технологические схемы установок подготовки газа.
Сбор и подготовка нефти и попутного газа, начинающиеся вблизи устья скважин и заканчивающиеся на установках подготовки нефти и газа, являются единой технологической системой. К системам сбора и подготовки предъявляются следующие основные требования: высокая экономичность, полная ликвидация потерь нефти и газа в процессе сбора и подготовки, возможность ввода в эксплуатацию участков промысла до окончания строительства всего комплекса сооружений, надежность и эксплуатация, возможность автоматизации и телемеханизации всей системы в целом.
Существует^"много технологических схем по подготовке нефти,
которые следует рассматривать совместно с системами сбора нефти
и газа. Рассмотрим две из них.

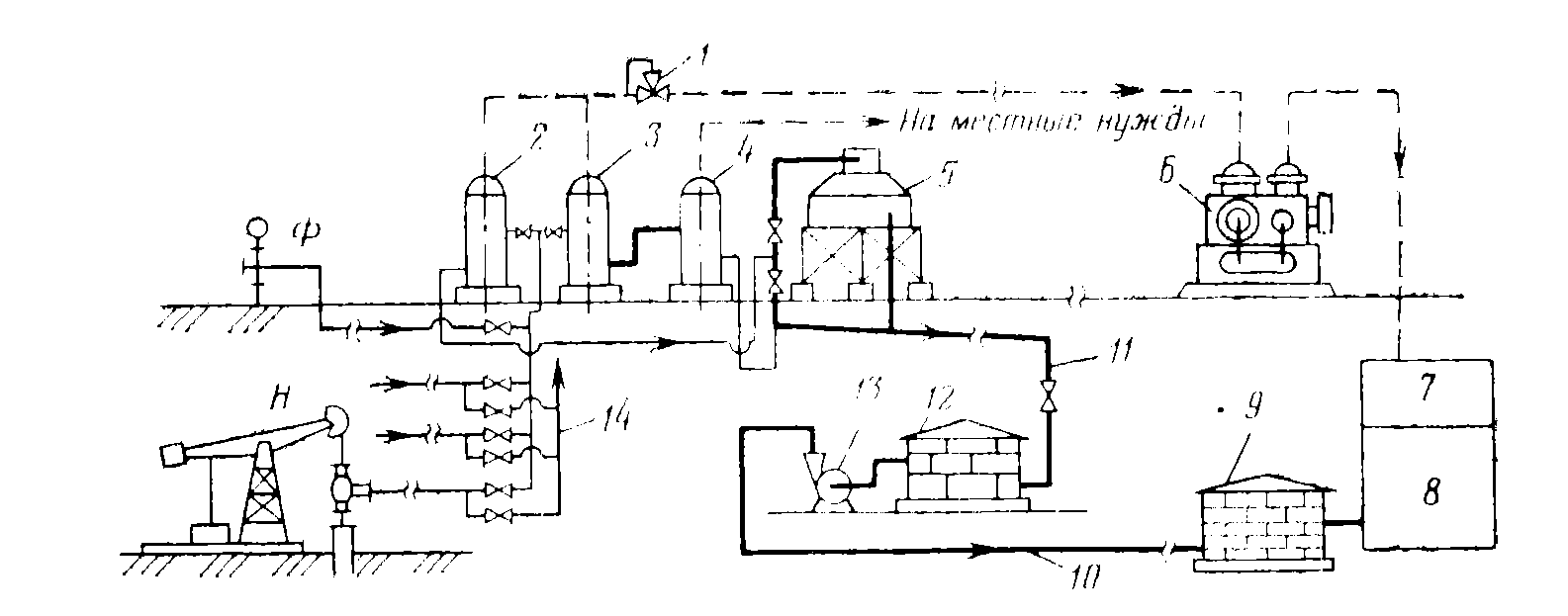

Рис. 3.7. Двухтрубная самотечная система сбора нефти, газа и воды:
/ — регулятор давления на входе; 2 — замерный трап; 3 и 4 — трапы нерпой и второй ступеней соответственно; 5 — мерник; С — компрессорная; 7 — газобензиновын завод; 8 — установка подготовки нефти; 9 — сырьевой ре.юрвуар; 10 — сборный коллектор (вода и нефть); 11 — самотечный сборный коллектор (нефть и пода); 12 — участковый резервуар; 13 — центробежный насос; 14 — распределительная батарея; Ф и И — фонтанная н насосная скважины
Рис. 3.8. Напорная система сбора нефти, газа и воды:
/ — выкидные линии; 2 — гидроциклопные сепараторы; 3 — расходомеры жидкости; 4 —сборные напорные коллекторы; 5, 7, 8 — сепараторы первой, второй и третьей ступеней соответственно; 6 — центробежные насосы; 9 — сырьевые резервуары; КС — компрессорная станция; ГПЗ — газоперерабатывающий завод Г Двухтрубная самотечная система сбора (рис. 3.7) наиболее распространена на промыслах Советского Союза. Нефть из скважин поступает в трап первой ступени, где поддерживается давление 0,6 МПа, затем в трап второй ступени. Газ под собственным давлением транспортируется до компрессорной станции и далее на газобензиновый завод. Газ из второй ступени используется на собственные нужды или сжигается в факеле. Нефть с водой и оставшимся газом после трапа второй ступени через мерник поступает в резервуары участковых пунктов сбора, откуда подается насосом в сырьевые резервуары центральной установки подготовки нефти. Резервуары на участковых сборных пунктах и на центральной установке подготовки нефти не герметизированы. Распределительная батарея позволяет поочередно измерять дебит скважин в замерном трапе или мернике. В самотечной системе сбора транспорт нефти обеспечивается за счет перепада высот в начале (мерник) и конце нефтепровода. Следовательно, отсутствуют энергозатраты на транспорт нефти до участковых сборных пунктов. Однако, как и все самотечные системы трубопроводов, данную систему сбора требуется значительно реконструировать при повышении дебита скважин или при увеличении вязкости нефти. Для предотвращения образования газовых пробок в трубопроводах необходима глубокая сепарация нефти и газа. Из-за низких скоростей движения возможно запарафинивание трубопроводов, что приводит к снижению пропускной способности системы. Потери легких фракций нефти и газа вследствие негерметичности резервуаров и мерников и невозможности доставки газа от трапов второй ступени достигают 2—3 % от общей добычи нефти. Самотечная система сбора нефти при-
меняется ограниченно.
Напорная система сбора (рис. 3.8) действует следующим образом.Из скважины нефть под давлением поступает на автоматическую групповую замерную установку, где поочередно замеряется дебит всех скважин, а затем вся нефть подается на участковую сепарационную установку. Дебит скважины замеряется жидкостным расходомером
69 с предварительным отделением газа в циклонном сепараторе. После прохождения расходомера нефть и газ снова смешиваются и подаются на участковую сепарационную установку, где на сепараторе первой ступени при давлении 0,4—0,5 МПа газ отделяется и подается на газоперерабатывающий завод. Нефть с пластовой водой и оставшимися
растворенными газами насосами перекачивается на центральный сборный пункт, где проходит вторую ступень сепарации через кольцевые сепараторы и подается на установку комплексной подготовки или в сырьевые резервуары. Газ второй ступени сепарации компрессорной станцией направляется на газоперерабатывающий завод. Данная напорная система сбора полностью герметизирована, что исключает потери газа и легких фракций нефти.Оптимальной технологической схемой подготовки нефти к транспорту следует считать такую, которая при наименьших затратах в отведенное технологическое время позволяет получать нефть с допустимым содержанием воды, солей и необходимой глубиной стабилизации.
