51. Перекачка высоковязких ввн и высокозастывающих взн нефтей и н-продуктов с подогревом.
Наиболее распространенным способом трубопроводного транспорта высоковязких и высокозастывающих нефтей в настоящее время является их перекачка с подогревом.
Существует несколько вариантов перекачки высокозастывающих нефтей с подогревом. Для коротких (чаще нефтебазовых) трубопроводов используют методы электроподогрева:
• путем пропуска электрического тока по телу трубы;
• применением электронагревательных элементов в виде специальных кабелей
и лент.
Прямой электроподогрев трубы заключается в подсоединении источника переменного тока напряжением не выше 50 В к изолированному участку трубопровода. При прохождении по нему электрического тока согласно эффекту Джоуля выделяется тепло и происходит равномерный нагрев стенок трубопровода, а также находящегося в нем продукта. В качестве источника питания,
как правило, применяются однофазные трансформаторы. С учетом требований техники безопасности и незначительного сопротивления труб напряжение источника питания составляет 12.. .36 В. Максимальная длина трубопровода, обогреваемого от одного источника питания, равна 1200 м. При большей длине обогреваемый трубопровод разбивается на несколько самостоятельных
участков и питание подводится к каждому из них в отдельности. В этом случае стоимость электрической системы подогрева значительно возрастает за счет большого числа пунктов питания и длины соединительных проводов. Использование данного метода на магистральных трубопроводах сдерживается и по техническим причинам: нагреваемый участок должен быть электрически изолирован от грунта, чтобы предотвратить большие утечки тока.
Более распространены электронагревательные элементы в виде кабелей и лент. Кабели высокого сопротивления имеют термостойкую электроизоляцию и защиту от механических повреждений. Монтируются в основном с наружной поверхности трубы. Энергопотребление нагревательного кабеля составляет около 100 Вт на 1 м трубы. Прокладка нагреваемого кабеля внутри
трубы более эффективна, чем снаружи, так как все тепло идет на разогрев нефти. Недостатком греющих кабелей является неравномерность нагрева трубы по периметру, что приводит к необходимости поддерживать на кабеле высокую температуру. Мощность, потребляемая греющим кабелем, достигает 4000 кВт, а обогреваемая длина 13,2 км.

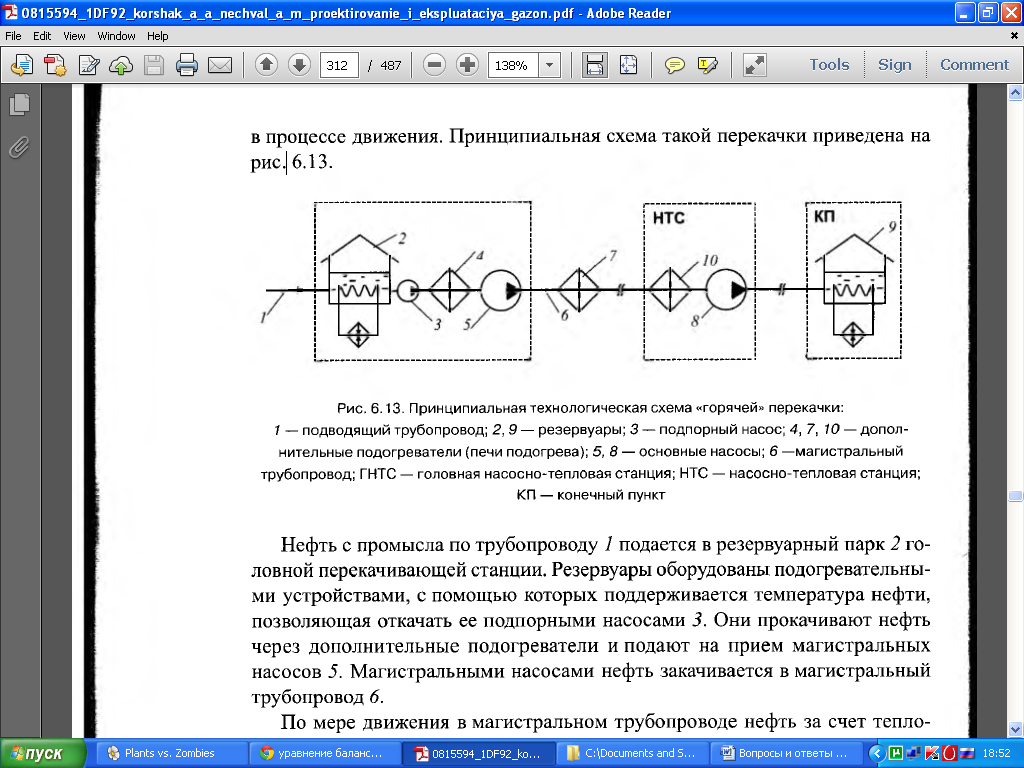

Для магистральных трубопроводов наибольшее распространение получил способ ≪горячей≫ перекачки, предусматривающий нагрев нефти перед ее закачкой в трубопровод и периодический подогрев нефти по мере ее остывания в процессе движения. Принципиальная схема такой перекачки приведена на рис.
Нефть с промысла по трубопроводу 1 подается в резервуарный парк 2 головной перекачивающей станции. Резервуары оборудованы подогревательными устройствами, с помощью которых поддерживается температура нефти, позволяющая откачать ее подпорными насосами 3. Они прокачивают нефть через дополнительные подогреватели и подают на прием магистральных насосов 5. Магистральными насосами нефть закачивается в магистральный трубопровод 6. По мере движения в магистральном трубопроводе нефть за счет теплообмена с окружающей средой остывает. Поэтому по трассе трубопровода через каждые 25... 100 км устанавливают пункты подогрева 7. Далее нефть попадает на промежуточную насосно-тепловую станцию НТС, где также установлены подогреватели и все повторяется снова. В конце концов нефть закачивается в резервуары 9 конечного пункта, также оборудованные системой подогрева.
