24. Изменение подпоров перед станциями при изменении вязкости перекачиваемой нефти.
Вязкость нефти в течении года не является постоянной величиной, она изменяется вслед за сезонными изменениями температуры грунта на глубине заложения трубопровода, но и частично воздуха.
П
ри
этом изменяется режим работы нефтепровода,
т.е. расход напор за станцией и подпор
перед станцией. Поскольку это
непосредственно влияет на работу
оборудования, а именно работу насосов,
то за подпором надо следить.
Рассмотрим физическую картину изменения подпора перед насосной станцией с+1. Будем считать, что ни на одной из станций нет нужды ни в дросселировании, ни в других видах регулирования.
В этом уравнении от вязкости нефти зависит лишь величина f=m/D5-m. Таким образом, изменение подпора Hc+1 при изменении вязкости определяется значением (b+flc+1/c)/(b+fL/n) , которое представляет собой среднее расстояние между нефтеперекачивающими станциями на участке, lc+1, L/n – то же для всего нефтепровода.
Если они одинаковы то изменение подпоров перед станцией равно 0, т.е. подпоры при изменении не меняются.
Если L/nlc+1/c, то подпор перед станцией с+1 летом меньше подпора перед станцией с+1 зимой, т.е. с точки зрения кавитации будет опасен летний режим. Если L/nlc+1/c, то подпор перед станцией с+1 зимой меньше подпора перед станцией с+1 летом.

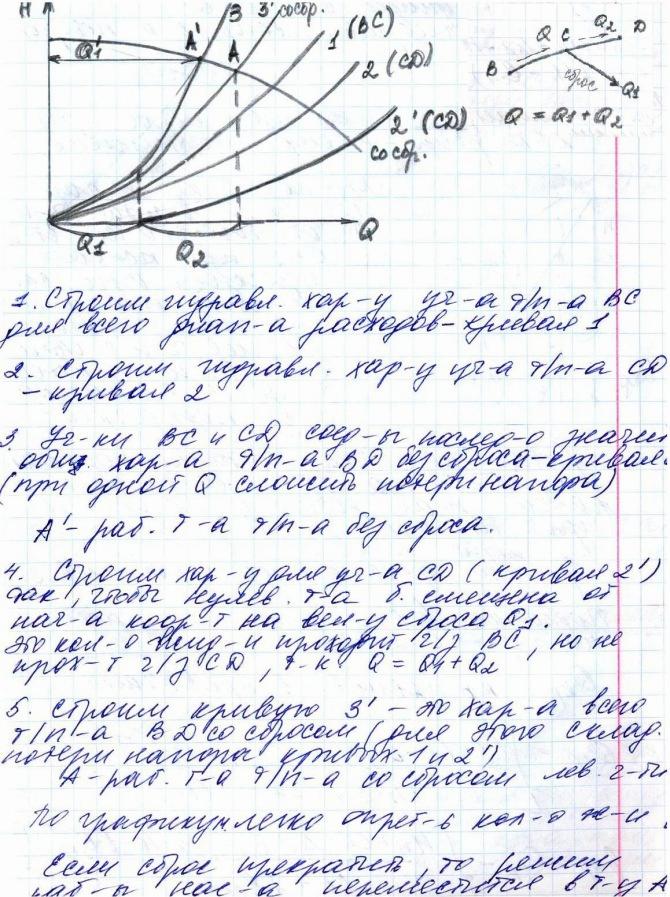

25. Нефтепроводы со сбросами и подкачками.
Сбросы бывают непрерывные и периодические.
Сброс нужен для снабжения потребителей расположенных вдоль трассы непрерывный сброс, на НПЗ. Периодический сброс, на продукт-де для пополнения запасов НБ.
П
одкачки
– непрерывные и периодические. Участок
н/пр от начального пункта до пункта
сброса или подкачки будем называть
левым, а от пункта сброса или подкачки
до кп – правым. При сбросе кол-во жид-ти,
поступающей в правый участок н/пр
уменьшается, НС работающая на этом
участке начнут высасывать нефть из
т/пр. В результате возрастет расход в
левой части н/пр и умен-ся подпоры перед
всеми промежут НС, т.е. режим работы н/пр
придется регулировать. Подпоры перед
станциями начиная со 2 убывают: наименьший
подпор – у станции где ведется сброс.
Подпоры по длине правого участка
нефтепровода возрастают, за подпорами
нужно следить. Будет существовать такой
сброс и такой расход в левой части н/пр
при которых подпор перед станцией с+1
будет= допустимому значению, такой сброс
будет называться критическим qкр
и расход в левой части будет=Qкр.
Если сброс >qкр,
то нужно искусственно поднимать подпор
перед станцией с+1, т.е. Нс+1
Нд 1. Способ подпор нужно повысить если
увеличить гидравлические сопротивления
правой части н/пр, 2. Уменьшить напор
развиваемый станциями правой части,
т.е. произвести регулирование.
При подкачке расход в левой части нефт-да Q*<Q, а в правой части Q*+q>0. С увеличением подкачки q расход Q* убывает, а подпор перед станцией подкачки с+1 увеличивается. У станции расположененной блих пункта подкачки будет наибольший подпор, а по мере удаления от этой станции в обе стороны подпоры уменьшаются, за подпорами нужно следить. Критической подкачкой будет наз-ся такая подкачка, при которой напор на станции подкачки с+1 достигает мах допустимого значения Нд. Для подкачки критическая величина будет в правой части. Цель регулирования: снижение расхода в левой части до величины Qкр-q это достигается путем отключения части насосных агрегатов.
а
подача упадет сQ
до Q`,
при этом гидравл. сопротивл-е и потери
напора увеличатся
