13.Диагностика стартера, приборов освещения и сигнализации, кип

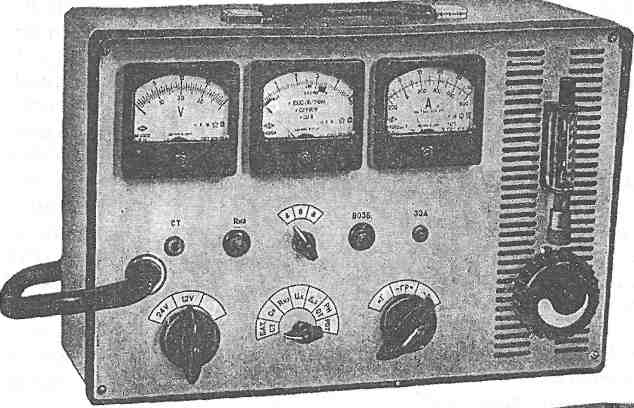

Диагностика стартеров проводится в основном при ТО-2 непосредственно на автомобиле с помощью прибора Э-214(рис.44), при этом можно проверить электрическую цепь стартера высокого напряжения на состояние изоляции.
При явно неисправной работе, а при сезонном ТО-2 принудительно, стартер снимается с автомобиля и передается в электроцех, где после очистки производится комплексная диагностика на стендах типа 532М, Э-211, 532-2М. После установки и крепления стартера в специальном захвате стенда (рис.45) производят проверку в режиме холостого хода — включают стартер, дают ему поработать 30 с и производят замер силы тока (по амперметру) и частоту вращения якоря (переносным тахометром). Сила

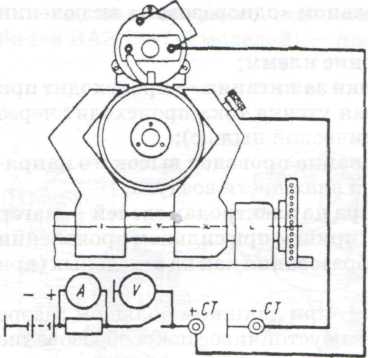

Рис.45. Проверка стартера на стенде Э-211
тока должна быть не больше, а частота вращения не меньше нормативных значений (например, для СТ 230 сила тока не должна превышать 85 А, а частота вращения должна быть не менее 4000 мин-1).

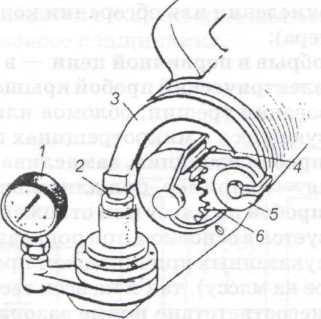

Рис.46. Установка динамометра на стартере:
1 — динамометр; 2 — шток динамометра; 3 — рычаг; 4 — шестерня привода стартера; 5 — замочная шайба; 6 — зубчатый сектор
Замочной шайбой 5 закрепляют тормозной зубчатый сектор 6, зацепляющийся с шестерней 4 и делающий ее неподвижной. Кнопкой «Пуск стенда» включают стартер, но не более чем на 4—6 с, и снимают показания амперметра и динамометра (например, для СТ-230 сила тока не должна превышать 530 А, а вращающий момент должен быть не менее 225 кгс-м).
Если в ходе проверки вращается якорь стартера при заторможенной шестерне, это свидетельствует о пробуксовке муфты свободного хода – ее следует заменить. Если при испытании сила потребляемого тока превышает норму, а крутящий момент, ниже нормы, это может свидетельствовать о замыкании обоих обмоток на корпус («на массу»), о межвитковом замыкании в катушках обмотки возбуждения, замыкании пластин коллектора и механических неисправностях. Малый крутящий момент и пониженная сила тока могут быть при износе щеток, окислении или замасливании коллектора.
При проверке состояния и качества работы приборов освещения и сигнализации, необходимо произвести крепежные работы, проверить состояние изоляции проводов, надежность крепления наконечников проводов и различных клемм (чрезмерно окисленные зачистить стеклянной шкуркой). Лампы с темным налетом внутри колб (что ухудшает светоотдачу) следует заменять, не дожидаясь перегорания нити. При очередных ТО звуковые сигналы следует очищать от пыли и грязи, желательно продуть сжатым воздухом, проверить крепление и состояние клемм и проводов; чрезмерно окисленные клеммы следует зачистить шкуркой.
При ТО-2, дополнительно к объему ТО-1, следует заменить неисправные, коррозированные, потускневшие, имеющие трещины и другие дефекты, элементы и детали вышеуказанных систем; загрязненные изнутри стекла промыть теплой водой. Основной операцией при ТО-2 является проверка установки и регулировки фар. В АТП она производится с помощью специальных приборов (рис.47).
Тележки приборов устанавливают перед автомобилем так, чтобы оптическая камера с линзой, фокусирующей световой поток и экраном, благодаря установочному указателю — центратору, находилась бы напротив центра рассеивателя фары, т.е. чтобы была единая оптическая ось. Подключают прибор к сети переменного тока 220 В; включают поочередно дальний и ближний свет и прибор — у правильно установленных фар световое сфокусированное пятно должно находится в точке пересечения

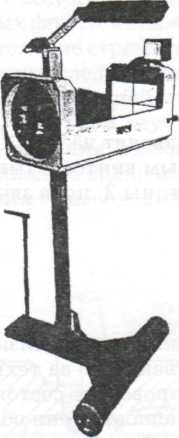

Рис.47. Прибор для проверки установки и регулировки фар. К-310
визирных линий экрана.
Границы между светом и тенью от ближнего света должны лежать на горизонтальной и наклонной линии экрана. Силу света фары, преобразованную фотоэлементом в электрическую, можно узнать по показаниям микроамперметра.

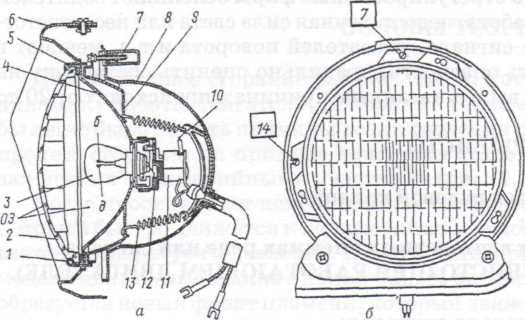

Регулировка фары в вертикальной плоскости производится винтом 7 (рис.48, б), а в горизонтальной плоскости винтом 14. У автомобилей повышенного класса имеется корректор наклона фары, в зависимости от нагрузки.
