Kirhofa likumi.

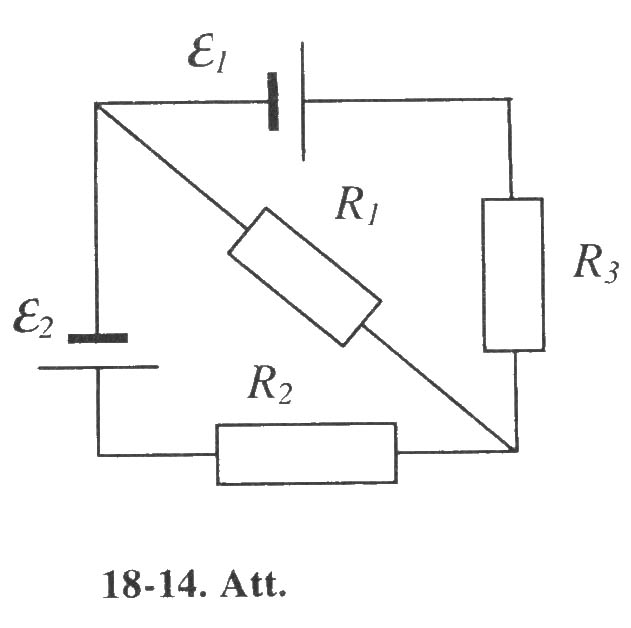

18-51. 8-14. attēla shēmā 1 ir elements, kura EDS 2. l V, 2 = l .9 V, R1 = 45 , R2 = 10 un R3 = 10 . Aprēķināt strāvas stiprumu visos ķēdes zaros. Elementu iekšējo pretestību neievērot. [0.04 A,-0.01 A, 0.03 A].
18-52. Cik liela potenciālu starpība rodas uz divu paralēli saslēgtu elementu spailēm, ja to EDS attiecīgi ir 1 = 1.4 V un 2 = 1.2 V, bet iekšējā pretestība r1 = 0.6 un r2 = 0.4 ? [1.28 V].

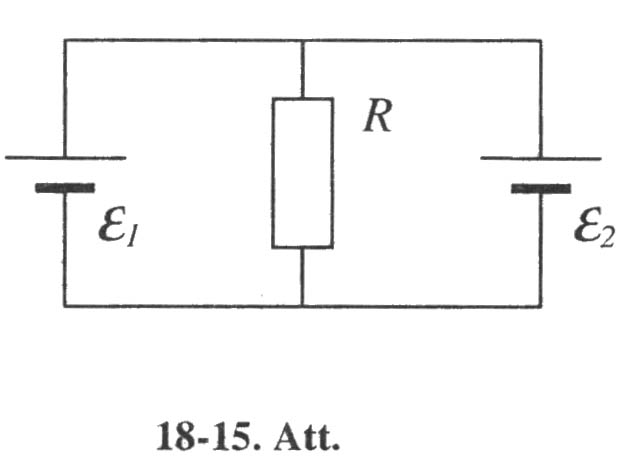

18-53. 18-15. attēla shēmā 1 un 2 ir elementi ar vienādu 2 V lielu EDS. Šo elementu iekšējās pretestības attiecīgi ir r1 = l un r2 = 2 . Cik liela ir ārējā pretestība R, ja strāvas stiprums I1, kas plūst caur 1, ir l A? Aprēķināt strāvas stiprumu I2, kas plūst caur 2. Aprēķināt strāvas stiprumu IR, kas plūst caur pretestību R. [2/3 ; 0.5 A; 1.5 A].
18-54. Atrisināt iepriekšējo uzdevumu, ja = 2 = 4 V, r1 = r2 = 0.5 un I1 = 2 A. [0.75 ; 2 A; 4 A].

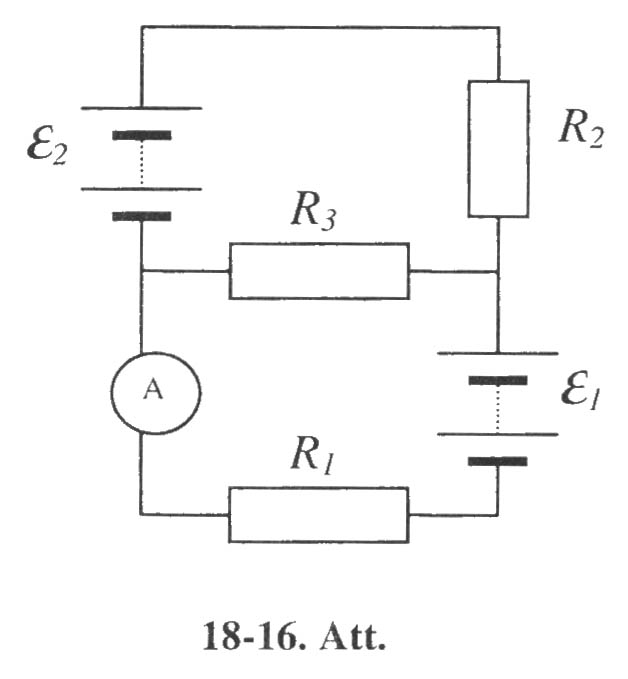

18-55. 18-16. attēla shēmā 1 = 110 V, 2 = 220 V, R1 = R2= 100 , R3 = 500 . Aprēķināt ampērmetra rādījumu. Bateriju un ampērmetra iekšējo pretestību neievērot. [0.4 A].
18-56. 18-16. attēla shēmā 1 = 2 V, 2 = 4 V, R1 = 0.5 un potenciāla kritums pretestībā R2 ir l V. Aprēķināt ampērmetra rādījumu. Elementu un ampērmetra iekšējo pretestību neievērot. [2 A].
18-57. 18-16. attēla shēmā 1 = 30 V, 2 = 10 V, R2 = 20 , R3 = 10 . Caur ampērmetru plūst l A stipra strāva. Aprēķināt pretestību r. Baterijas un ampērmetra iekšējo pretestību neievērot. [20 ].

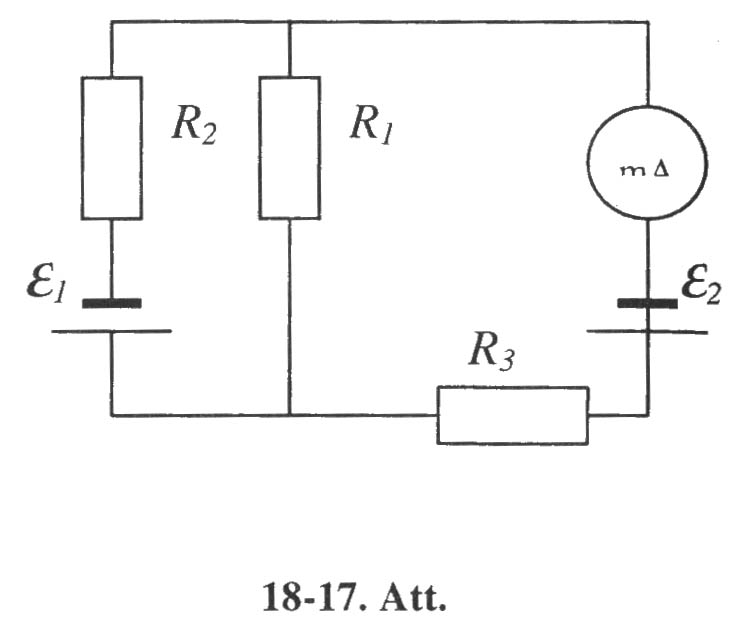

18-58. Cik stipru strāvu 18-17. attēla shēmā rāda miliampērmetrs mA, ja 1 = 2V, 2=1V, R1= 103 , R2 = 500 , R3 = 200 un ampērmetra pretestība RA = 200 ? Elementu iekšējo pretestību neievērot. [0.45 mA].
18-59. Cik stipru strāvu 18-17. attēla shēmā rāda miliampērmetrs mA, ja 1= 1 V, 2 = 2V, R3= 1500 , RA = 500 un sprieguma kritums uz pretestības R2 ir l V? Elementu pretestību neievērot, [l mA].

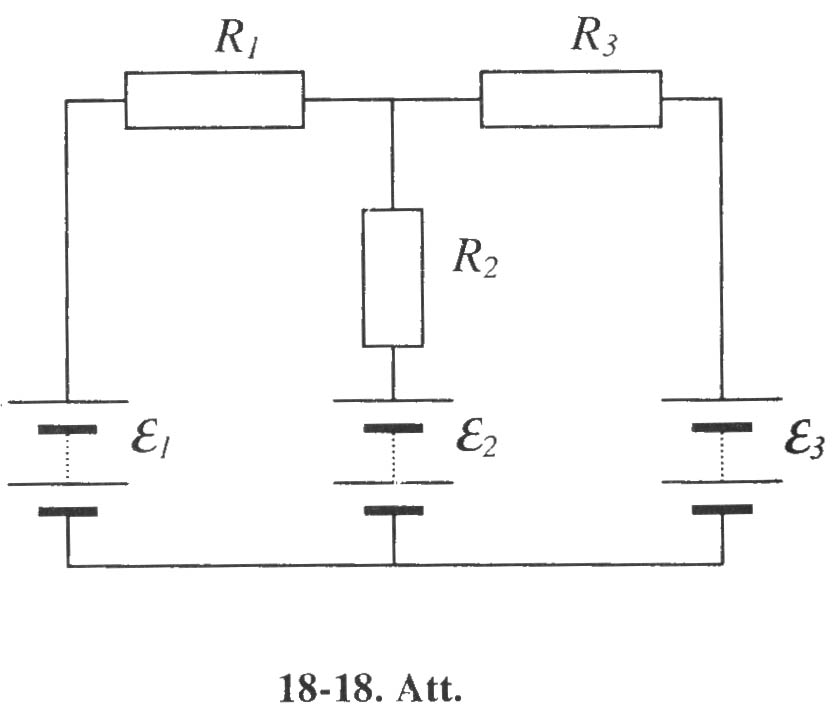

18-60. 18-18. attēla shēmā 1 = 2 V, 2 = 4 V, 3 = 6 V, R1 = 4 , R2 = 6 un R3 = 8 . Aprēķināt strāvas stiprumu visos ķēdes posmos. Elementu pretestību neievērot. [0.385 A; 0.077 A; 0.308 A].
18-61. 18-18. attēla shēmā 1 = 2 = 3, R1 = 20 , R2= 12 iz un potenciāla kritums pretestībā R2 ir 6 V. Aprēķināt strāvas stiprumu visos ķēdes zaros. Aprēķināt pretestību R3. Elementu iekšējo pretestību neieverot. [0.3 A; 0.5 A; 0.8 A; 7.5 ].
18-62. 18-18. attēla shēmā 1 = 25 V. Potenciāla kritums pretestībā R1, kas ir 10 V, vienāds ar potenciāla kritumu pretestībā R3 un divreiz lielāks par potenciāla kritumu pretestībā R2. Aprēķināt lielumus 2 un 3. Bateriju pretestību neievērot. [35 V; 55 V].

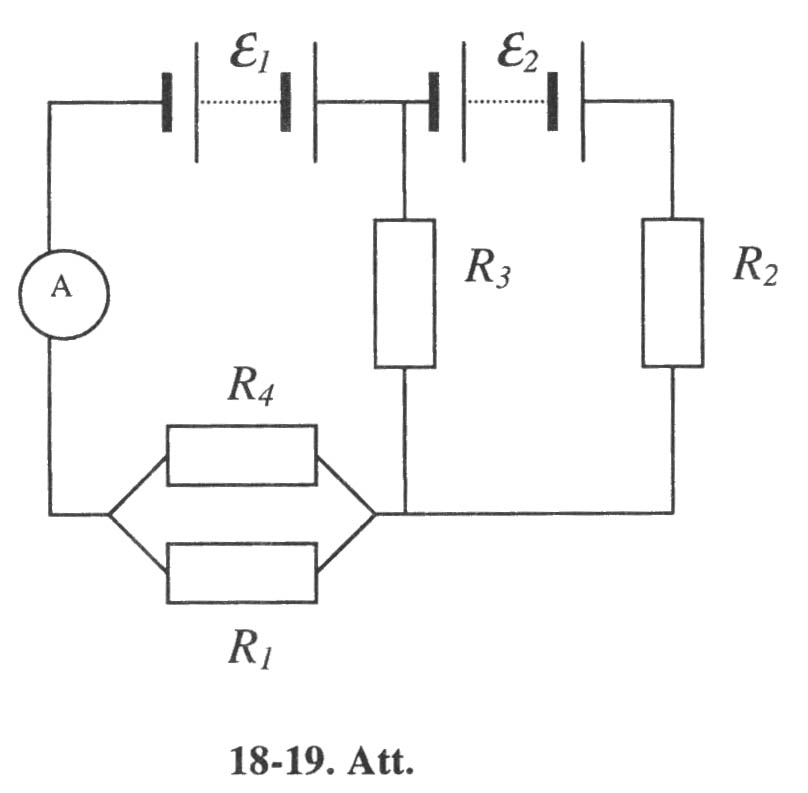

18-63. 18-19. attēla shēmā 1 = 2= 100 V, R1 = 20 , R2 = 10 , R3 = 40 un R4 = 30 . Aprēķināt ampērmetra rādījumu. Bateriju un ampērmetra pretestību neievērot. [9 A].
18-64. 18-19. attēla shēma 1 = 22, R1 = R2 = 20 , R3 = 15 un R4 - 30 . Ampērmetrs rāda 1.5 A. Aprēķināt lielumus 1 un 2, ka arī strāvu stiprumus I2 un I3, kas plūst attiecīgi caur pretestībām R2 un R3. Bateriju un ampērmetra pretestību neievērot. [24 V; 12 V; 1.2A;0.3A].

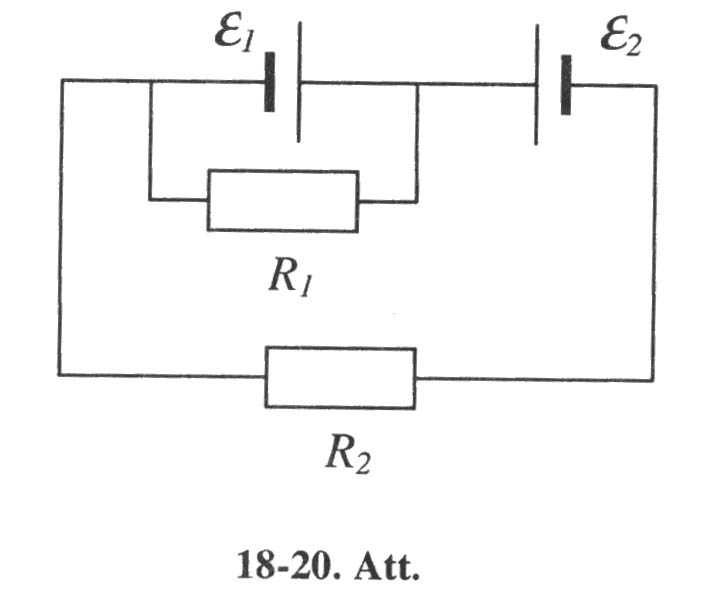

18-65. 18-20. attēla shēmā 1 un 2 ir divi elementi ar vienādu 2 V elektrodzinējspēku un vienādu 0.5 . iekšējo pretestību. Aprēķināt strāvas stiprumu, kas plūst 1) caur pretestību R1 = 0.5 Q, 2) caur pretestību R2 = 1.5 , 3) caur elementu 1. [1) 2.22 A; 2) 0.44 A; 3) 1.78 A].
18-66. 18-20. attēla shēmā 1 un 2 ir divi elementi ar vienādu elektrodzinējspēku un vienādu iekšējo pretestību. Pretestība R2 = l . Potenciāla kritums 2 V uz elementa 1 spailēm ir divas reizes lielāks par potenciāla kritumu uz elementa 2 spailēm. Potenciāla kritums pretestībā R2 ir vienāds ar potenciāla kritumu elementa 2.Aprēķināt elementu elektrodzinējspēku un iekšējo pretestību. [4 V; 4 V; l O; l Q].

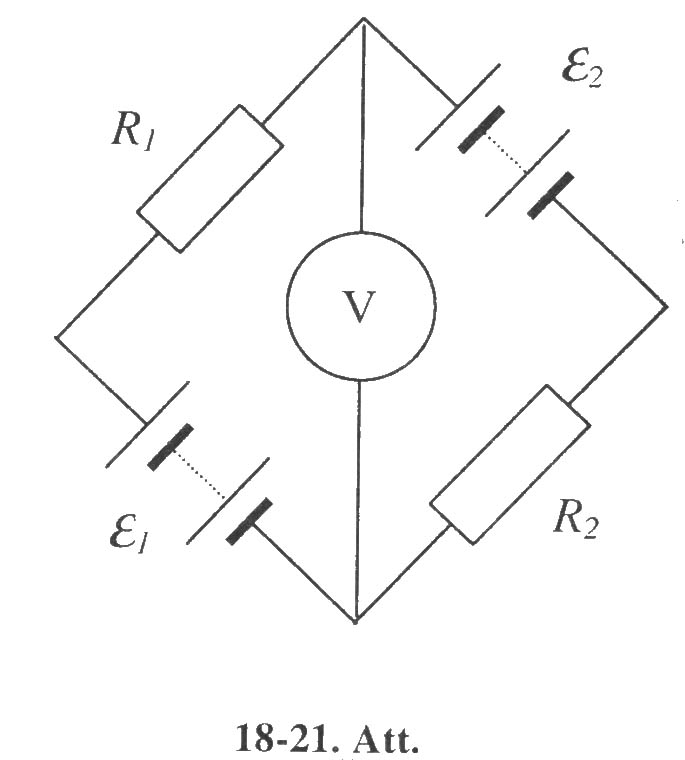

18-67. 18-21. attēla shēmā 1 = 2 = 110 V, R1 = R2 = 200 . Aprēķināt voltmetra rādījumu. Bateriju pretestību neievērot. [100 V].
18-68. 18-21. attēla shēmā 1 = 2, R1 = R2 = 100 . Voltmetrs rāda 150 V, voltmetra pretestība 150 . Aprēķināt bateriju EDS. Bateriju pretestību neievērot. [200 V].

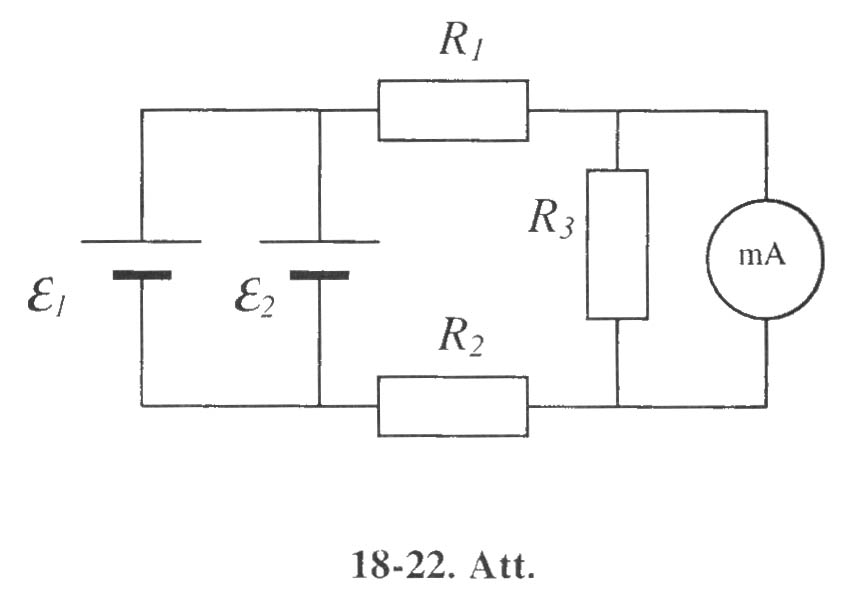

18-69. Aprēķināt miliampērmetra mA rādījumu 18-22. attēla shēmā, ja 1 = 2 = 1.5 V, r1 = r2 = 0.5 , R1 = R2 = 2 un R3 = l . Miliampērmetra pretestība 3 [75 mA].
18-70. Aprēķināt strāvas stiprumu pretestībā R3 (18-23. Att.) un spriegumu uz šīs pretestības spailēm, ja 1 = 4 V, 2 = 3V,R1 = 2 ,R2 = 6 , R3 = 1 . Elementu iekšējo pretestību neievērot. [0;0].

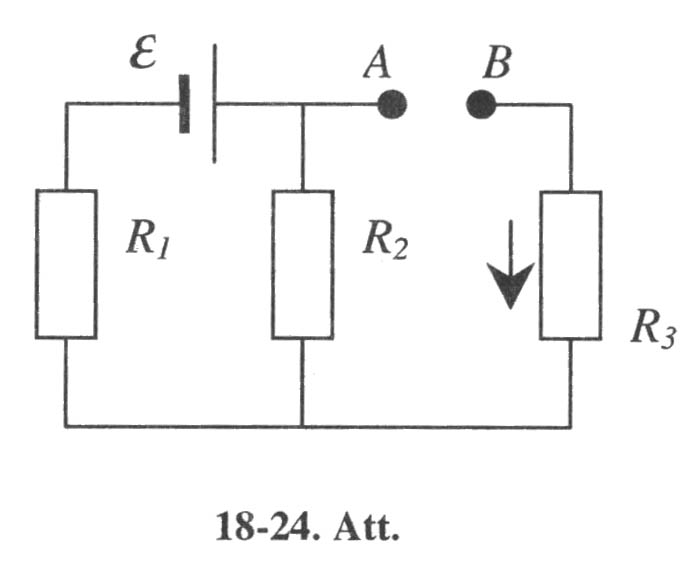

18-71. Trīs pretestības: R1 = 5 , R2 = l , R3, = 3 un sprieguma avots 1 = 1.4 V saslēgti, ka parādīts 18-24. Att. Aprēķināt EDS sprieguma avotam, kas jāieslēdz starp spailēm A un B, lai pretestībā R3 plūstu bultiņas virzienā strāva I = l A. Iekšējo pretestību neievērot. [4 V].
18-72. Aprēķināt potenciālu starpību starp punktiem A un B (18-23. Att.), ja = 8 V, 2 = 6 V, R1 = 4 ,R2 = 6 un R3 = 8 . Sprieguma avota iekšējo pretestību neievērot. [5.08 V].

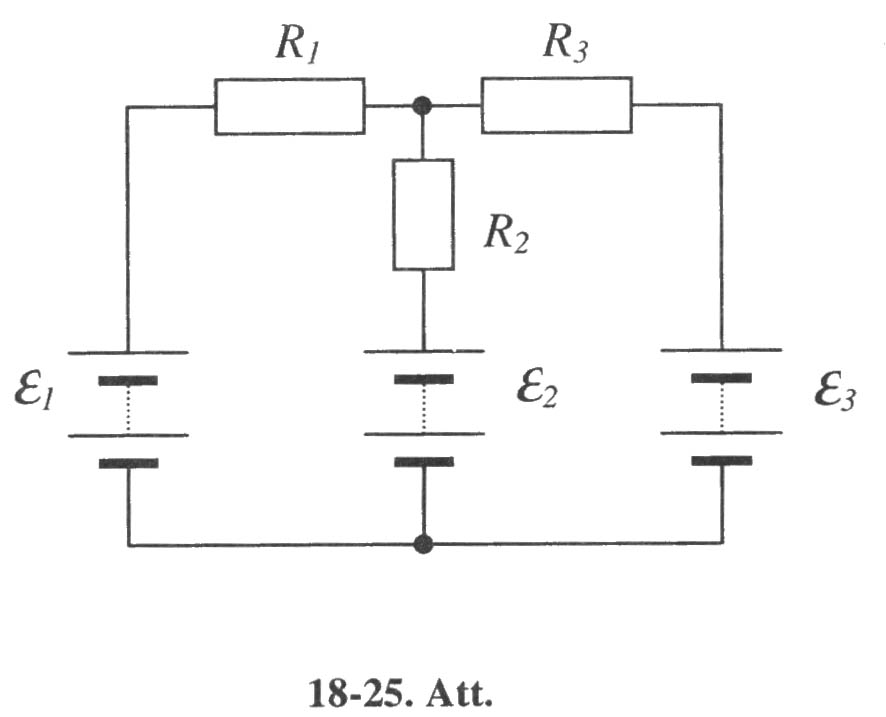

18-73. Attēlā 18-25. 1 = 2 = 3, R1 = 48 , R2 = 24 sprieguma kritums U2 uz pretestības R2 ir 12 V. Pieņemot, ka elementu iekšējās pretestības ir nulle, noteikt: 1) strāvas stiprumu visos ķēdes posmos; 2) pretestību R3. [1) 0.25 A, 0.5 A, 0.75 A; 2)16 Q].

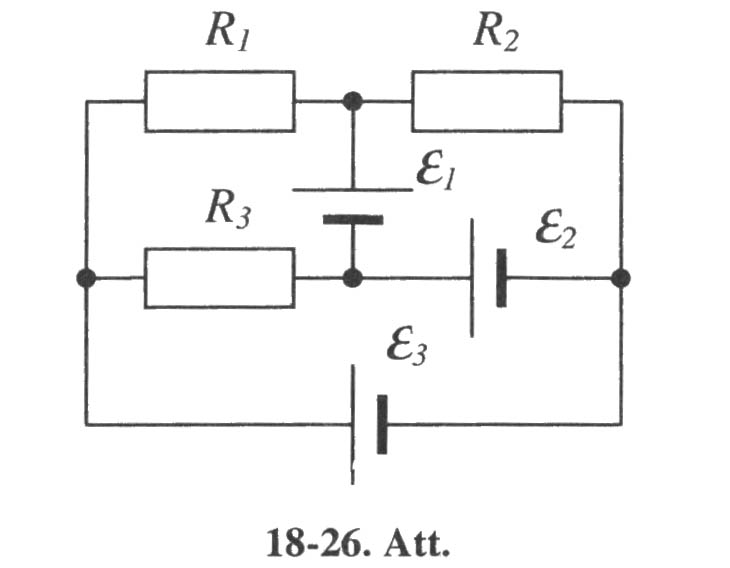

18-74. Uz 18-26. Att. 1 = 10 V, 2 = 20 V, 3 = 40 V un pretestības R1 = R2 = R3 = R = 10 . Atrast strāvas, kuras plūst caur pretestībām ( I ) un caur EDS avotiem ( I' ). Avotu iekšējas pretestības vienādas ar nulli, [l A; 3 A, 2 A; 2 A, 0, 3 A].
18-75. Shēmā uz 18-27. Att. 1 = 10 V, 2 = 20 V, 3 = 30 V, R1 = l , R2 = 2 ,
R3 = 3 , R4 = 4 , R5 = 5 , R6 = 6 , R7 = 7 . EDS avotu pretestības ir vienādas ar nulli. Atrast strāvas stiprumus. [0.63 A, -2.86 A, -2.23 A].°
