1.2. Увлажняющие устройства
Увлажнение матричного картона повышает его пластичность. Основное требование к процессу — обеспечение равномерного увлажнения по всей площади листа при заданной влажности картона. Недостаточное увлажнение не обеспечивает необходимой пластичности и, следовательно, не позволяет получать на матрице глубокого и четкого воспроизведения мельчайших элементов оригинальной формы. Чрезмерное увлажнение резко понижает прочность картона, сказывается на качестве матриц, ведет к разрушению покровного слоя (трещинам), росту линейных деформаций и повышению коробления.
Особое значение приобретает характер увлажнения в связи с применением нового оборудования для отливки стереотипов
7
п
од
давлением. Процесс увлажнения необходимо
строго стабилизировать как по
количеству влаги, так и равномерности
ее распределения по площади листа. В
зависимости от режимов матрицирования
и применяемой марки картона опытным
путем была определена степень увлажнения
(см. табл. 1.1), обеспечивающая высокое
качество последующих операций.
1.1. Влажность матричного картона в зависимости от способа матрицирования
Марка картона |
Толщина, мм |
Влажность, %. к воздушно-сухой массе при матрициоовании |
||
холодном |
полугорячем |
горячем |
||
КМ-1 КМ-2 Идеал |
0,9 0,5 0,9 |
18—20 16—18 10—12 |
22—24 20—22 16—18 |
36—38 32—36 30—35 |
Степень увлажнения картона определяют весовым методом по формуле
где W — степень увлажнения картона к воздушно-сухой массе, %;
P — масса образца до увлажнения;
Р2 — масса образца после увлажнения.
Вычисления следует производить до 0,01 %, округляя результаты до 0,1 %
Наиболее современным, обеспечивающим высокое качество увлажнения и высокую производительность труда, является машинное увлажнение матричного картона. Шадринским заводом полиграфических машин выпускаются механизированные установки для увлажнения матричного картона 2СМУ-65 непрерывного действия с ручной поштучной подачей листов картона и автоматическим выводом его на приемный стол. Эта установка предназначена для увлажнения матричного картона КМ-1, КМ-2 (ГОСТ 8618—75), а также импортного картона, соответствующего отечественному.
Техническая характеристика установки 2СМУ-65
Формат картона, мм 450X600, 500X650, 560X620
Толщина картона, мм 0,5-7-0,9
Производительность, лист/ч 150-7-275
Скорость перемещения, мм/с 20-7-120 (бесступенчатая)
Степень увлажнения, % 17 ÷ 40 Общая установленная мощность, 0,18
кВт Напряжение, В 220
Габаритные размеры, мм 990X780X450
Занимаемая площадь, м2 0,77
Масса, кг 200
1.3. Оборудование для тиснения матриц
В современном газетном производстве наиболее распространенным способом изготовления матриц является матрицирование на матричных прессах. В практике применяют два вида матрицирования: холодное и горячее.
При холодном способе матрицирования матрицы получают без подогрева плит с последующей сушкой их в специальных матрицесушильных устройствах. Холодный способ матрицирования применяется в основном в газетном производстве, где очень важна скорость изготовления матриц.
При горячем способе матрицирования матрицы изготавливают с подогревом обеих плит и сушкой их на прессе. Горячий способ применяют в книжно-журнальном производстве. Этот способ обеспечивает получение матриц с небольшой усадкой и хорошее воспроизведение мелких деталей оригинальной формы. Однако горячий способ матрицирования требует больше времени для тиснения и сопровождается большим износом набора.
В тех типографиях, где требуется небольшое число газетных матриц, иногда применяют так называемый полугорячий способ матрицирования. Этот способ рекомендуется применять при прессовании с одной оригинальной формы не более 4 матриц. При этом несколько увеличивается время прессования, но зато намного лучше воспроизводятся все мелкие элементы, что особенно важно при использовании растровых клише.
Температура плит пресса при полугорячем способе матрицирования должна быть в пределах 70—90 °С, а давление прессования снижают по сравнению с холодным способом на 15— 20 %. Матрицу выдерживают под давлением в течение 3—5 мин.
Тиснение матрицы производят следующим образом: на наборную форму лицевой стороной кладут подготовленный матричный картон, а поверх него укладывают настил. Материалами для настила служат: при горячем матрицировании — офсетная ткань и картон, при холодном — поропласт и кирза или серое шинельное сукно. Во время прессования ткани и кирза уплотняются и для последующего использования их рабочие свойства должны быть восстановлены путем вымачивания и после-
8
9
Подготовленную форму сдвигают на рабочую часть плиты пресса и после достижения установленного уровня давления выдерживают форму под давлением около 30—60 с. После этого пресс выключают, плиты возвращаются в исходное положение и матрицу снимают с оригинальной формы.
Отличительной особенностью при тиснении матриц для отливки стереотипов на станках под избыточным давлением и с подачей сплава снизу-вверх является то, что головка стереотипа находится внизу отливной формы и поэтому картон на оригинальной форме необходимо располагать таким образом, чтобы у головки картон выступал за марзан не более чем на 5— 6 мм, а «хвост» матрицы при этом должен быть длиннее.
Согласно технологическим инструкциям по стереотипным процессам, к качеству матриц предъявляются следующие требования:
углубления печатающих элементов на матрицах должны быть равномерными и достаточными по всей их площади. Глубину внутренних пробелов участков набора и штриховых клише измеряют при помощи индикаторного глубиномера, а глубину растровых клише — при помощи микроскопа ПМТ-3. Для измерения глубины пробелов матрицы наводят на резкость сначала печатающую поверхность, а затем самый высокий участок пробела;
контур всех печатающих элементов должен быть резким;
матрица не должна иметь механических повреждений, трещин в пробелах, срывов и отслаиваний покровного слоя;
влажность матрицы не должна превышать 2—3 % по отношению к абсолютно сухой массе;
края матрицы должны быть правильно обрезаны относительно линии марзанов, перекосы не должны превышать 8 п., их проверяют угольником;
края матрицы, зажимаемые ограничительными рамками, должны быть гладкими, без выпуклостей, образующихся при зазорах между марзанами.
Отечественным машиностроением для прессования газетных и книжно-журнальных матриц выпускаются прессы СМП-400 и СМП-200. До последнего времени Шадринский завод полиграфических машин изготовлял прессы марок МП-150 и МП-400, которые нашли широкое применение на предприятиях страны.
Разработка новых моделей прессов вызвана изменением режимов матрицирования в газетном производстве в связи с применением в качестве оригинальной формы травленой полосы на
микроцинке, а также необходимостью изготовления пластмассовых стереотипов. В связи с широким применением в пунктах децентрализованного печатания газет печати со стереотипов рассмотрим конструкцию пресса на примере модели СМП-400. Эта модель пресса отличается универсальностью, высоким уровнем нормализации и автоматизации технологического процесса, компактностью и надежностью конструкции, простотой обслуживания.
В прессе СМП-400 механизированы операции транспортирования формы в зону тиснения и на рабочий стол после окон-
25 24

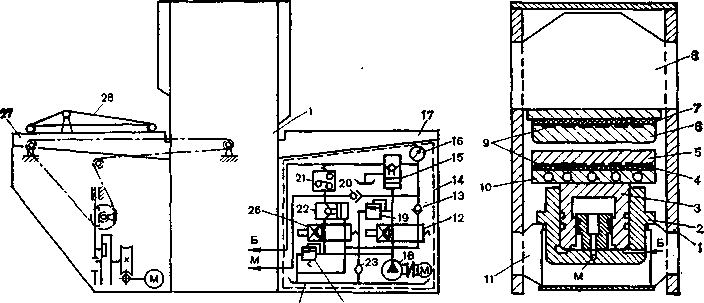

Рис. 1.1. Принципиальная и гидравлическая схемы пресса
СМП-400
чания прессования, а также автоматизирован и нормализован процесс разогрева и тиснения за счет применения программного устройства и контрольно-измерительной аппаратуры. Особое внимание уделено обеспечению надежности поддержания рабочего давления в гидросистеме, для чего применены специальные уплотнители в системе цилиндр — плунжер и установлено следящее устройство, которое автоматически восстанавливает усилие прессования до заданного в случае его понижения свыше 10—15 % от установленного значения. Благодаря высокой равномерности температурного поля прессовых плит (до ±3°С) сокращена длительность сушки матриц до 10—12 мин при горячем матрицировании.
Принципиальная и гидравлическая схемы пресса СМП-400 показаны на рис. 1.1. Основным несущим элементом конструкции пресса является остов /, выполненный в виде "рамы и co-
Ю
ll
стоящий из двух боковых стальных стенок прямоугольного сечения, которые связаны между собой архитравом 8 вверху и траверсой 11 внизу. Архитрав и траверса выполнены из стального проката. При сборке выступы архитрава и траверсы входят в пазы боковых стенок остова и затем расклиниваются под максимальной нагрузкой специальными клиньями. Благодаря такой конструкции остова пресса его стенки при работе разгружены от изгибающих моментов. Узел прессования включает гидроцилиндр 2 с двухступенчатым плунжером 3, на котором закреплена нижняя прессующая плита 5. Верхняя прессовая плита 6 через термоизолирующую прокладку 7 крепится к архитраву 8. Нижняя прессующая плита 5 через аналогичную прокладку 4 крепится к промежуточной плите 10, которая установлена на головке плунжера 3.
Гидроцилиндр пресса выполнен из стали, что в сочетании со стальным остовом позволило существенно уменьшить металлоемкость и повысить жесткость и надежность конструкции в целом. Гидроцилиндр установлен и закреплен на траверсе пресса.
Двухступенчатый плунжер 3 обеспечивает быстрый подъем нижней прессовой плиты до соприкосновения формы с верхней плитой 6. В этот период насос 18 гидросистемы 14 подает масло через трубопровод М в малую полость гидроцилиндра. В большую полость гидроцилиндра масло поступает непосредственно из бака 25 через управляемый обратный клапан 15, который в это время открыт давлением масла, поступающего в малую полость гидроцилиндра.
При соприкосновении формы с верхней прессовой плитой давление в системе начинает расти. При достижении величины давления, на которую отрегулировано реле давления 21, последнее включает магнит распределителя 12, обеспечивая тем самым подачу масла от насоса через обратный клапан 13 в большую полость Б гидроцилиндра для создания усилия прессования. Управляемый обратный клапан 15 при этом закроется. При достижении в гидроцилиндре величины давления, на которую настроен электроконтактный манометр 16, последний выключит электродвигатель насоса 18. Необходимое время прессования устанавливается на реле времени и по истечении его реле включит электродвигатель насоса 18, электромагнит распределителя 26 и одновременно включит электромагнит распределителя 12. Давлением масла от насоса откроются управляемые обратные клапаны 22 и 15 для слива масла из гидроцилиндра в бак, и плунжер опустится.
В периоды, когда давление масла используется только для открытия управляемых обратных клапанов 22 и 15, подаваемое насосом масло сливается через клапан 19 и фильтр 23 в бак.
12
Предохранительный клапан 24 защищает гидроаппаратуру и пресс в целом от перегрузок. Обратный клапан 20 предназначен для сброса давления из большой полости Б гидроцилиндра в случае выхода из строя управляемого обратного клапана 22.
Для сушки матрицы в прессе по окончании тиснения реле времени включает электродвигатель насоса и электромагнит распределителя 12. Давление масла, поступающего от насоса через этот распределитель, откроет управляемый обратный клапан 15, обеспечивая возможность слива масла из большой полости гидроцилиндра в бак. Усилие при сушке создается давлением насоса в малой полости гидроцилиндра.
Для уменьшения температуры деформации остова и системы цилиндр—плунжер в режиме работы горячего прессования плиты крепятся через термоизоляционные прокладки 4 и 7. Кроме того, промежуточная плита 10 снабжена каналами для водяного охлаждения, которое также имеет передний 27 и задний 17 вспомогательные столы пресса.
Прессовые плиты выполнены из чугуна. В каналы плит вмонтированы специальные плоские электронагреватели 9 (по 8 штук в каждом), конструкция и расположение которых обеспечивают высокую равномерность нагрева плит и быструю их замену в случае выхода из строя. На пульте пресса имеется световая сигнализация о выходе из строя нагревателя и необходимости его замены.
Система управления гидроцилиндра состоит из стандартных резиновых и разрезных фторопластовых колец и отличается высокой надежностью. В случае спада давления, превышающего 10—15 % от заданного усилия прессования, оно снова восстанавливается до заданного. Величина усилия прессования устанавливается и автоматически контролируется с помощью электромагнитного манометра типа ЭКМ.
Механизм транспортирования формы состоит из рамки подачи формы 28, приводимой цепной передачей и получающей движение от электродвигателя через редуктор, кулачковый механизм и зубчато-реечную передачу.
Программное устройство обеспечивает процесс тиснения матриц в автоматическом режиме, который предусматривает: подачу формы в зону прессования, подъем нижней прессовой плиты, достижение заданного усилия прессования, выдержку под давлением в течение заданного времени, снижение усилия прессования до величины, необходимой для сушки матрицы, и выдержку под этим усилием в течение 10—15 мин (этот элемент цикла выполняется только в режиме горячего тиснения), опускание нижней плиты в исходное положение, возврат формы в исходное полржение.
13
Контактный манометр настраивается на заданное давление прессования, исходя из необходимой технологической нагрузки (усилия). Величина усилия зависит от размеров формы и ее характера, т. е.
P = a∙b∙q
где Р — суммарное усилие, Н;
а, Ь — соответственно ширина и длина первичной формы, м (см);
q — удельное давление, Н/м2.
Эту величину можно перевести в единицы манометрического давления Рман, для чего достаточно общее усилие разделить на площадь большого поршня:
P
Для упрощения расчетов на шкале манометра кроме величины давления масла указывается также соответствующая величина общего усилия в тоннах.
Правильный уход и обслуживание пресса — необходимые условия его нормальной работы. С этой целью требуется обязательно соблюдать следующие правила:
тщательно следить за уровнем масла в баке. При недостаточном уровне масла под поршень попадает воздух и работа пресса прекращается;
своевременно (не менее одного раза в три месяца) следует заменять загрязненное масло в гидросистеме. Посторонние частицы осаждаются на рабочих поврхностях клапанов, которые перестают держать давление;
вязкость применяемого машинного масла должна быть не ниже 4--4,5 E;
необходимо следить за чистотой плит, очищая их от грязи, коррозии и т. п. сухой тряпкой или медной линейкой, чтобы не поцарапать поверхность;
при разогреве плит обязательно должно быть включено охлаждение промежуточной плиты.
