4.2. Расчет основных оптических, метрических
и технологических параметров репродукционного фотоаппарата
Соотношения между размерами изображения и расстояниями. К свойствам оптического изображения, связанным с технологией фотографической съемки, относятся размеры изображения, глубина резкости, а также средняя освещенность поля изображения. От перечисленных факторов зависят выбор расстояний от объектива до оригинала, требования к точности наводки на резкость, выбор диафрагмы и продолжительность экспозиции.
При проектировании и эксплуатации репродукционных фотоаппаратов основными параметрами являются длина оптических отрезков, габариты аппарата при правильном выборе объективов, исходя из их кроющей способности, т. е. оптимального круга резкого изображения.
Оптическими отрезками являются расстояния (см. рис. 4.3):
а — от передней главной плоскости объектива до оригинала; а' — от задней главной плоскости объектива до светочувствительной поверхности; z=a—/ — от оригинала до переднего главного фокуса; z'=a'—f — от светочувствительной поверхности до заднего главного фокуса; Ь — между главными плоскостями объектива (для объективов серии РФ b = 0,013f); L — полный оптический габарит репродукционного фотоаппарата.
Чтобы правильно рассчитать оптические отрезки, необходимо учитывать, что на пути светового пучка находятся плоскопараллельные стеклянные пластины — стекла оригиналодержа-телей, растры или компенсаторы растров, светофильтры, которые удлиняют оптические отрезки на величину
Д7=Т^=^- -0,337, (4.9)
п
где Т — толщина плоскопараллельной пластины; п — коэффициент преломления оптического стекла, равный ~ 1,5.
Так как масштаб съемки V равен отношению линейных раз-
меров изображения к линейным размерам оригинала —— или
2у
отношению ——, то, используя основную формулу линзы Ь
а а
77
-
j—
= f
расстояние от передней главной плоскости
до ори-
гинала можно выразить через масштаб съемки и фокусное расстояние:
* = /(
1 4 —) или * = -£- (4.10)
V } V
и соответственно
я' = /(1 + V) или г' = /К; (4.11)
«=-^- и д'=-^-. (4.12)
a'—f a—f
Тогда габаритные размеры аппарата будут равны
L=a+a' + Ь+ 2ДГ=/[2 + У + —)+& + 0,332 А 7\ (4.13)
В приведенный расчет следует внести поправку на фактическое фокусное расстояние объектива, так как по действующим техническим условиям, вследствие некоторой неточности шлифования линз, допускаются отклонения от номинального фокусного расстояния в пределах ±2%. Таким образом, оптические отрезки и полные габаритные размеры можно подсчитать по формулам:
flmm-0,98/(1 Ч-тЦ; (4.14)
<W = l,02/(l -f —^—1 + 0,332, Д7,; (4.15)
aim = 0,98/(Vm,„+1); (4.16)
am,x = l,02/(V,in„+l) +0,332, AT/. (4.17)
И соответственно
Lmax = 1,02/(2 + Vm„+ ——)+ b+ 0,33 (2X ATt 4- 2.2 AT') для
V™*>-r?—. (4.18)
Наименьшее значение Lmin будет иметь при У=1, т. е. Lmin = 0,98-4/ = 3,92/. ' (4.19)
Диагональ поля изображения DU3 объектива, а следовательно, и диагональ максимального размера изображения в зависите
мости от фокусного расстояния и масштаба съемки определяются по формуле (см. рис. 4.4):
Aw=2tgco7<y+l), «20)
где со' — половина углового поля в пространстве изображений. Диаметр поля оригинала Dop, а следовательно, и диагональ максимального размера оригинала в зависимости от фокусного расстояния объектива и масштаба съемки определяются па формуле (см. рис. 4.4) :
Dop = 2tg©/(l+X), (4.21)
где со — половина углового поля в пространстве предметов.
Масштаб съемки накладывает определенные ограничения на максимально допустимый для данного репродукционного объектива размер негатива. Дополнительные ограничения имеет и репродукционный фотоаппарат — длина его станины, растяжение камеры и размер матового стекла. Технологические возможности фотоаппарата можно расширить, если применять для разных масштабов съемки объективы с разными фокусными расстояниями.
Технологические возможности репродукционного фотоаппарата. Для эффективной эксплуатации фотоаппарата наиболее полно должны использоваться форматы фотографируемых оригиналов и получаемых изображений. Предельные значения этих форматов зависят от размеров оригиналодержателей, кассет и растров, а также от масштаба съемки. Использовать одновременно максимальные форматы по матовому стеклу и оригинало-держателю можно только при одном так называемом граничном масштабе съемки Vrp.
Угр^~^7, (4.22)
*Л)рд
где Z)M.C и Дэрд — максимальные диагонали соответственно стекла (DK — кассеты) и оригиналодержателя).
При всех остальных значениях масштабов используется не вся площадь кассеты или оригиналодержателя, поскольку диагонали оригинала Dop и получаемого изображения £>из, связанные зависимостью V=DK3/Dop, не могут быть больше диагоналей оригиналодержателя (или диапозитивной приставки) и кассеты (или диагонали растра), т. е. должно удовлетворяться условие
Диз<Ок=Ом.с и Оор<Оорд.
В случае использования нескольких объектов они монтируются в дисках или на каретках, перемещаемых системой механи-
79
ческого привода, управляемого с пульта, обычно размещаемого в зоне неподвижной части аппарата. С этого же пульта выполняется и диафрагмирование.
В интервале масштабов от наименьшего до граничного, т. е. при Vmln^V<VTi» используется не вся площадь кассеты (матового стекла) и
Dm=Dop.V, (4.23)
в интервале масштабов Кгр<1/^Ктах используется не вся площадь оригиналодержателя, так как
Выбор объектива для заданного диапазона масштабов, размеров оригиналодержателя и матового стекла осуществляют по уравнению (4.20), определяющему кроющую способность объектива, для значения V=Vrp. При решении этой задачи очень удобно пользоваться номограммами кроющей способности объективов (по Л. И. Боглаеву), рассчитанными по уравнению (4.20) (рис. 4.7). Пунктирными линиями показано, какие размеры поля покрывают объективы с различными фокусными расстояниями. Сплошные ломаные линии показывают, какие диагонали изображения можно получить на конкретных аппаратах, имеющих соответствующие форматы матового стекла (указаны справа) и оригиналодержателя. Горизонтальные участки соответствуют
УСЛОВИЮ Vrp<l/<Vmax, a НаКЛОННЫе Vmin<V<Vrp.
В ряде случаев фотоаппараты комплектуются двумя или даже тремя объективами, что позволяет использовать каждый из них наиболее рационально для соответствующих групп съемок и значительно сократить размеры фотоаппаратов, а следовательно, и их массу.
Для примера произведем выбор объектива для фотоаппарата типа РВД-40. Изменение диагонали изображения для данного случая характеризуется линией 3 (рис. 4.7). По номограмме видно, что любой объектив с фокусным расстоянием f>450 мм имеетдостаточную кроющую способность в требуемом диапазоне масштабов съемки. Однако использование даже объектива с / = 450 мм в диапазоне масштабов 1/=0,2—0,4 существенно увеличивает габариты фотоаппарата, и поэтому для расширения технологических возможностей фотоаппарата РВД-40 его комплектуют вторым объективом с /=360 мм, который работает в диапазоне масштабов К=0,33—0,45. Аналогично производится выбор объективов и для любых других условий съемки.
Так как реальные технологические возможности объективов отличаются от теоретических, то при эксплуатации очень удоб-
но иметь технолограммы, которые позволяли бы легко определять целесообразность применения того или иного объектива или фотоаппарата для заданных условий съемки.
Для построения диаграммы технологических возможностей аппаратов (технолограммы) используем систему прямоугольных координат. Отложим на оси абсцисс (рис. 4.8) размеры фото-
0,10,20,30,40,50,60,70,80,911,11,21,31,41,51,61,71,81,9 2 м (масштаб) Примечание, кроющая способность объектива рассчитана для 2и) = 45?

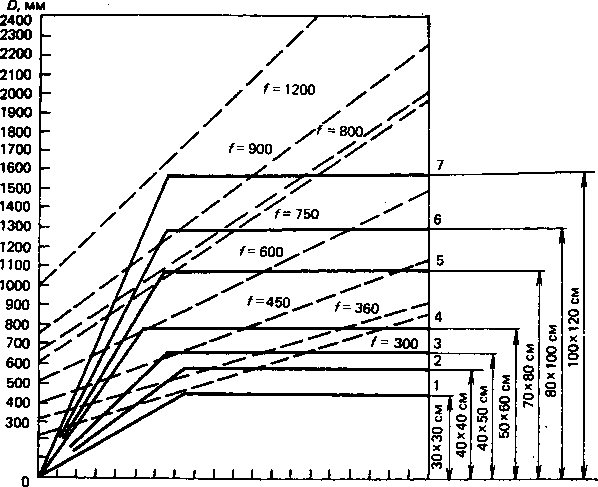

Рис. 4.7. Зависимость размера поля изображения и поля оригинала от масштаба съемки
графируемых оригиналов, а на оси ординат размеры получаемых изображений. Размеры оригиналов и изображений удобно характеризовать не двумя величинами (размерами сторон), а одной величиной — размером диагонали либо половины диагонали. При этом половина диагонали предпочтительнее, так как она показывает расстояние от оптической оси до наиболее удаленных точек на оригинале I и на изображении V. Между размерами сторон и половиной диагонали существует зависимость:
