Форма и размеры отверстия (размеры, мм)

Таблица 9

Номер варианта	Размеры отверстия и расположения его от нижнего основания предмета (или центра сферы)	Форма призматического отверстия
7, 13, 21	=45 =35 b=50 z=25
6, 14, 22	=40 =30 b=50 z=30
1, 9	a=35 b=60 z=20
19, 11	a=40 b=50 z=30
4, 24	a=40 b=50 z=30
10, 16	a=30 b=50 z=25
5, 15, 23	a=40 b=40 z=20
8, 12, 20	a=35 b=35 z=17,5
2, 18	=30 =40 b=50 z=30
3, 17, 25	=35 =45 b=50 z=25

Тема 3. Построение трех изображений по двум заданным. Выполнение разрезов и сечений

Задание 3

Построить третье изображение детали по двум заданным, дать разрезы, а также наглядное изображение детали в аксонометрической проекции. Индивидуальные задания приведены в табл. 10.

Пример выполнения работы приведен в приложении на рис. А .8, А. 9.

Таблица 10

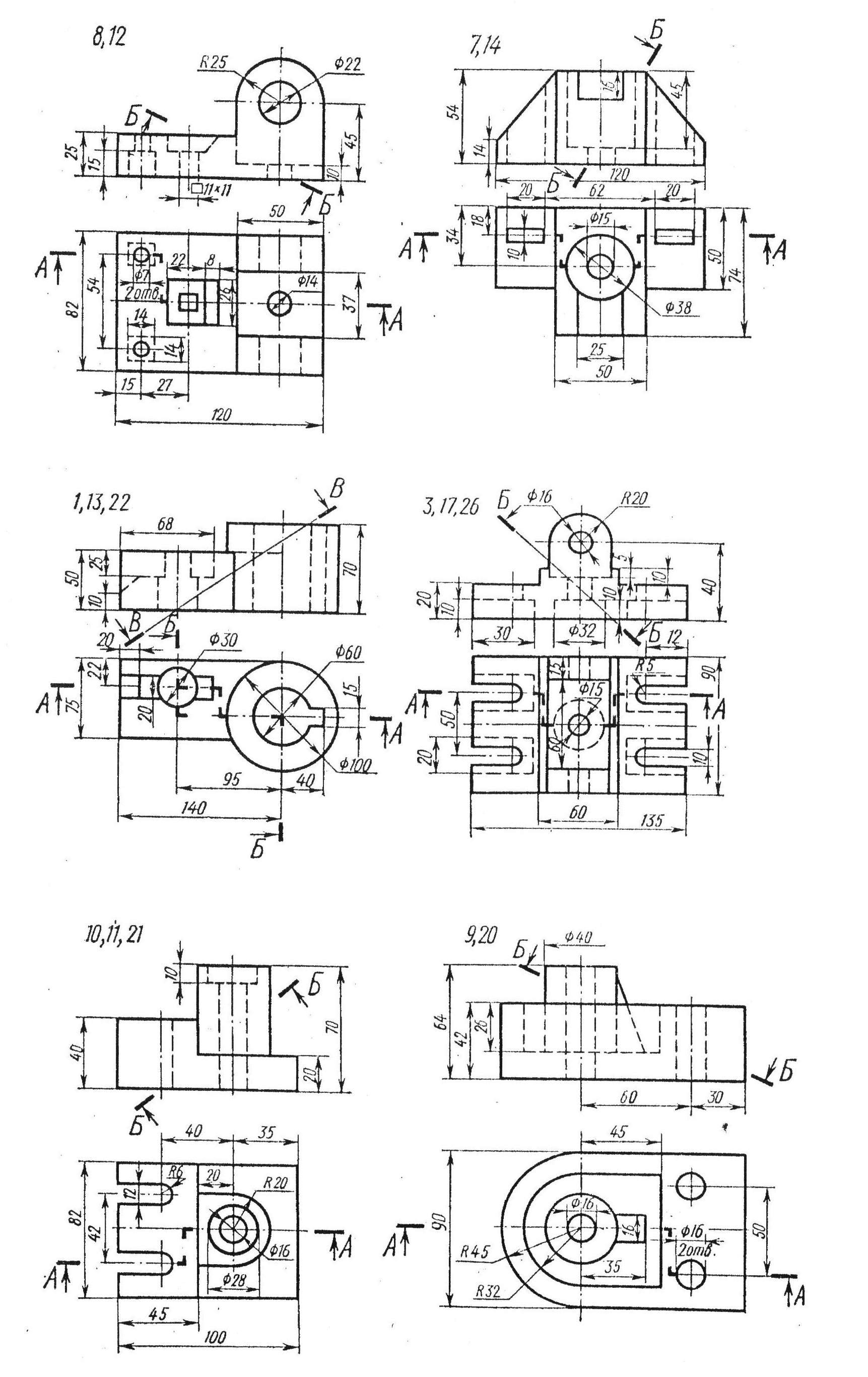

Индивидуальные задания к чертежу по теме 3

Продолжение табл. 10

Тема 4. Построение линий «среза»

Задание 4

Построить три изображения детали и проекции линий «среза», полученных от сечения поверхностей вращения плоскостями, параллельными оси вращения.

Работу выполнить на листе чертежной бумаги формата А3 карандашом.

Индивидуальные задания по теме 4 приведены в табл. 11.

Пример выполнения чертежа по теме 4 приведен в Приложении на рис. А.10.

Таблица 11

Параметры детали (размеры, мм)

к рис. а

Номер варианта	H	D	S	h1	h2	h3	R	R1	d	d1
1, 5, 13, 9, 14, 20, 18, 23	100 115 120	110 120 125	50 55 56	65 78 80	20 22 25	75 85 90	40 45 46	15 20 22	70 85 86	30 32 35

к рис. б

Номер варианта	H	D	S	h1	h2	h3	R	R1	R2	R3	d
8, 6, 25, 10, 15, 22	100 110	110 130	45 52	15 20	46 60	70 90	40 45	8 10	18 22	30 35	50 60

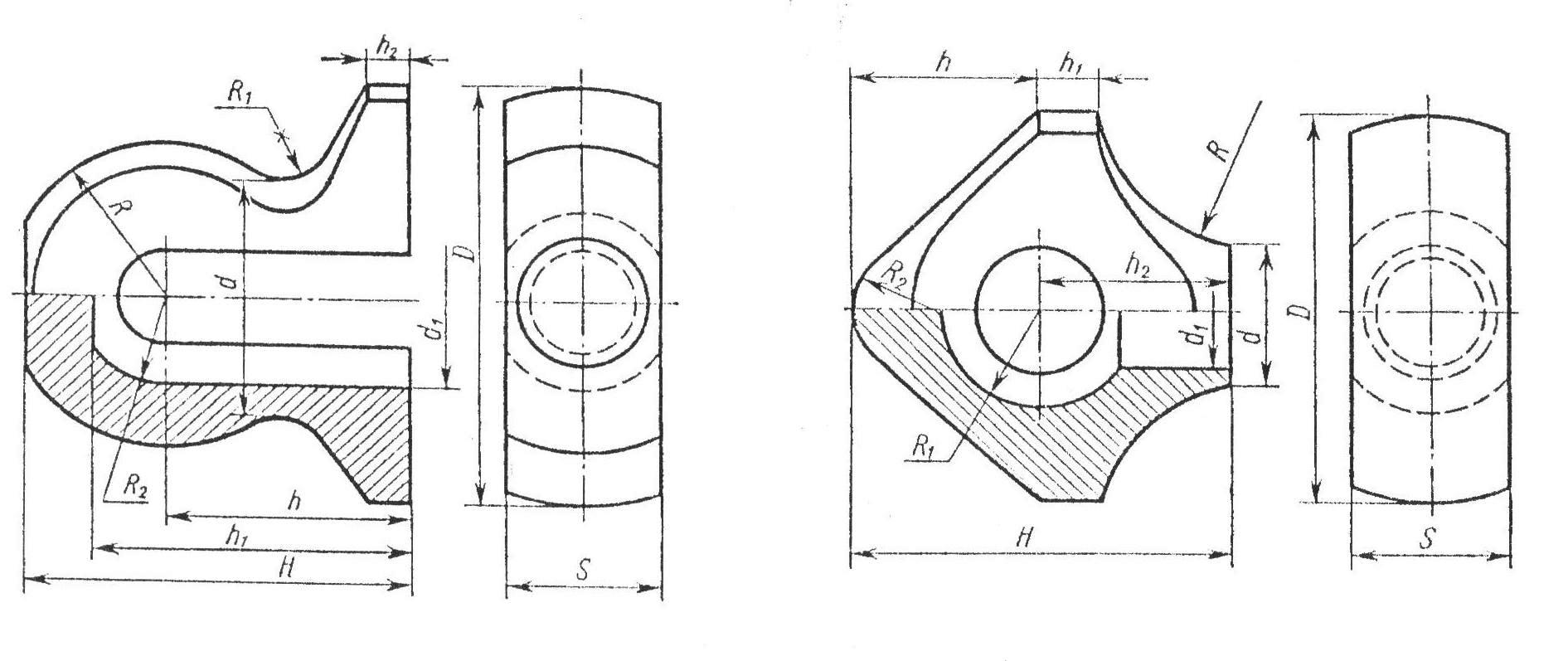

Рис. а

Рис. б

к рис. в

номер варианта	H	D	S	h	h1	h2	R	R1	R2	d	d1
2, 7, 21, 11, 16	120 105	125 120	52 50	78 68	100 92	12 10	48 45	18 15	30 28	75 70	60 56

к рис. г

Номер варианта	H	D	S	h	h1	h2	R	R1	R2	d	d1
4, 8, 12, 19 17, 24	100 105 115	110 120 125	48 50 52	50 55 60	15 18 20	45 48 50	50 45 48	30 32 35	25 20 22	40 45 46	30 25 28

Продолжение табл. 17

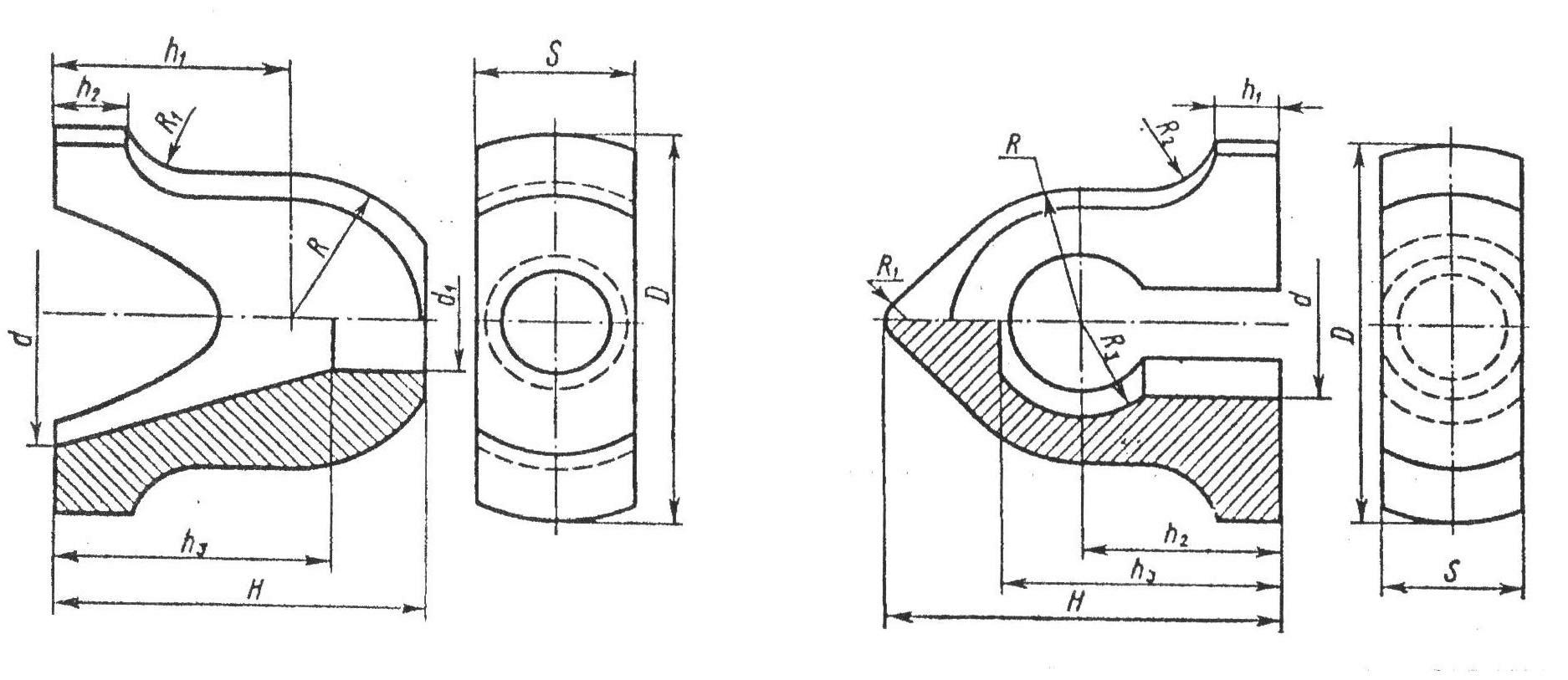

Рис. в

Рис. г

Тема 5. Построение третьего изображения по двум

заданным и линий перехода

Задание 5

Построить по двум изображениям детали третье с «полезными» разрезами и линией перехода.

Работу выполнить на листе чертежной бумаги формата А3 карандашом.

Индивидуальные задания даны в табл.12.

Пример выполнения чертежа по теме 6 представлен в приложении на рис. А. 11.

Тема 6. Изображение и обозначение резьб,

соединений на резьбе, крепежных деталей –

болтов, винтов, шпилек, гаек, шайб, шплинтов

Задание по теме 6

Вычертить: 1) болт, гайку, шайбу (и шплинт, если болт имеет отверстие под шплинт) по их действительным размерам, которые следует взять из соответствующих стандартов; 2) упрощенное изображение этих же деталей в сборе; 3) гнездо под резьбу, гнездо с резьбой, шпильку отдельно и шпильку в сборе с гайкой и шайбой (и шплинтом, если заданная корончатая или прорезная гайка) по их действительным размерам, которые следует взять из соответствующих стандартов.

Варианты заданий даны в табл. 13 и 14. Пример выполнения задания по теме 6 приведен в приложении на рис. А.12.

Таблица 13

Номер варианта	Резьба	Длина болта, мм	Исполнение			ГОСТ
болта	гайки	шайбы	болта	гайки	шайбы
1, 19 2, 10, 18 3, 17, 25 4, 16, 24 5, 15, 23 6, 14, 22 7, 13, 21 8, 12, 20 9, 11	М16 М18х1,5 М20 М16х1,5 М18 М20х1,5 М16 М18х1,5 М20	70 80 90 70 80 90 70 80 90	1 2 1 2 1 2 1 2 1	1 2 1 2 1 2 1 2 1	1 - 2 - 1 - - 2 2	7798–70 779–70 7805–70 7798–70 7796–70 7805–70 7805–70 7798–70 7796–70	5915–70 15521–70 5927–70 5918–73 15521–70 5918–73 5927–70 5918–73 15521–70	11371–78 6402–70 11371–78 6402–70 113371–78 6402–70 6402–70 11371–78 11371–78

Примечания: 1. При наличии у болта отверстия под шплинт размеры шплинта подбираются по ГОСТ 397–79, причем шплинт в этом случае подлежит вычерчиванию наряду с болтом, гайкой и шайбой.

2. Если в графе «Исполнение» сделан прочерк, это означает, что изделие изготовляется в единственном исполнении.

Таблица 14

Номер варианта	Резьба	Длина болта, мм	Исполнение			ГОСТ
болта	гайки	шайбы	болта	гайки	шайбы
1, 11 2, 12, 20 3, 13, 21 4, 14, 22 5, 15, 23 6, 16, 24 7, 17, 25 8, 10, 18 9, 19	М16х1,5 М18 М20х1,5 М16 М18х1,5 М20 М16х1,5 М18 М20х1,5	50 55 60 50 55 60 50 55 60	- - - - - - - - -	1 1 2 1 2 1 1 1 2	- 1 - 1 - 1 2 - 2	22036–76 22034–76 22032–76 22038–76 22036–76 22034–76 22040–76 22036–76 22032–76	5918–70 5915–70 5918–73 5916–70 5918–73 5915–70 5918–73 5916–70 5918–73	6402–70 11371–78 6402–70 11371–78 6402–70 11371–78 11371–78 6402–70 11371–78

Применение: 1. Если в шпилечном соединении применяется прорезная или корончатая гайка, то она должна навинчиваться на шпильку так, чтобы конец последней выступал из гайки не более чем на 3–5 мм, при этом шплинт (диаметр и длина) подбирается по ГОСТ 397–79.

2. Если в графе «Исполнение» сделан прочерк, это означает, что изделие изготовляется в единственном исполнении.
