Объем и содержание контрольных работ по черчению

Объем и содержание контрольных работ, как уже отмечалось ранее, определяются сроком обучения.

Студенты, обучающиеся по полной форме обучения, выполняют контрольную работу №2 (темы 1, 2, 3, 4, 5, 6, 7) и контрольную работу №3 (темы 8, 9, 10).

Для студентов, обучающихся по сокращенной форме обучения на заочном отделении, предусматривается выполнение контрольной работы №2 (темы 4, 6, 8 (эскиз детали с натуры, эскиз колеса), 9, 10).

Тема 1. Требования, предъявляемые стандартами ескд к выполнению чертежей. Построение очертания кулачка

Задание по теме 1

Построить очертание кулачка.

Индивидуальные задания для своего варианта взять из табл. 7. Графическую работу выполнить на листе чертежной бумаги формата А3 карандашом.

Пример выполнения задания по теме 1 приведен в приложении на рис. А. 6.

Индивидуальные задания для построения очертания кулачка (размеры, мм):

к рис. а Таблица 7

Вариант	R	R1	R2	R3	a	b	d	d1	h	t	x	y
1, 11, 20 5, 15, 24 19	120 115 110	40 35 45	60 55 50	35 35 40	80 75 70	50 45 40	45 40 35	50 55 50	14 12 10	50,5 45 40	110 115 120	70 70 60

к рис. б

Вариант	R	R1	R2	R3	a	b	d	d1	h	t	x	y
2, 12, 21 6, 16, 9	120 115	100 110	50 75	30 40	80 90	50 55	45 50	40 45	14 16	50,5 56	40 45	35 40

к рис. в

Вариант	R	R1	R2	R3	S	a	a1	b	b1	d	h	t	x	y
3, 13, 22 7, 17, 25	100 95	35 50	30 40	20 18	115 120	60 55	45 40	40 45	50 52	45 50	14 16	55,5 56	135 130	54 45

к рис. г

Вариант	R	R1	R2	R3	a	b	d	d1	h	t	x	y	y1
4, 14, 23 8, 18, 10	95 100 90	35 55 40	35 55 40	25 30 25	70 85 75	50 55 45	40 45 40	60 65 60	12 14 12	45 50,5 45	100 120 110	85 95 90	40 45 35

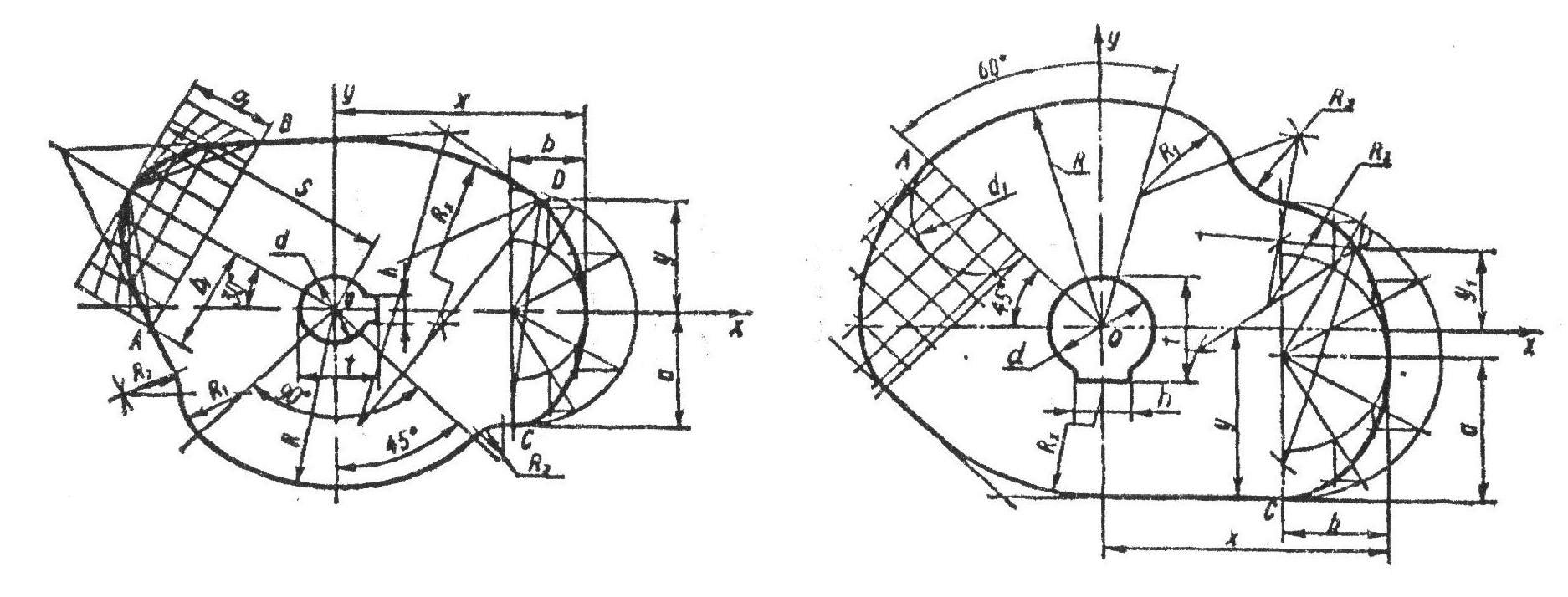

Рис. а Рис. б

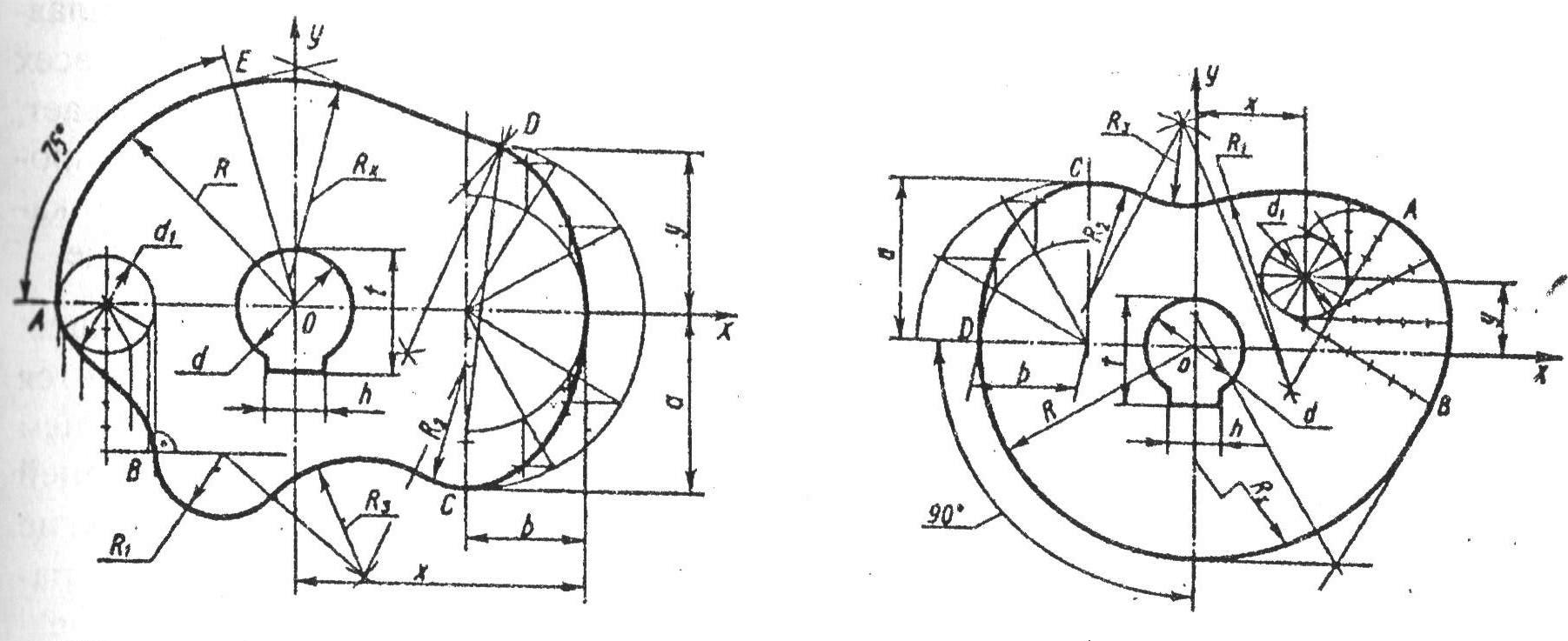

Рис. в Рис. г
