7.2 Тихоходный вал

Материал вала тот же что и для шестерни (опасное сечение – выходной конец вала) d=40 мм), т.е. сталь 40Х, термообработка-улучшение. Концентратор напряжения – шпоночный паз.

Предел выносливости при симметричном цикле изгиба:

Предел выносливости при симметричном цикле касательных напряжений:

Момент сопротивления кручению:

;

Момент сопротивления изгибу:

;

Амплитуда и среднее напряжение цикла касательного напряжения:

;

Амплитуда нормального напряжения изгиба:

;

;

Коэффициент запаса прочности по нормальному напряжению:

,

где

;

Коэффициент запаса прочности по касательному напряжению:

,

где ; ;

;

Общий коэффициент запаса прочности по касательному напряжению:

- условие выполнено.

8. Выбор муфт

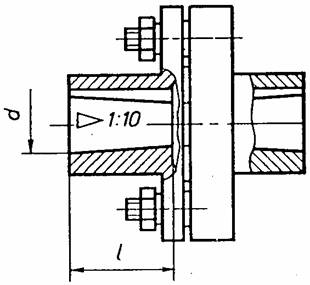

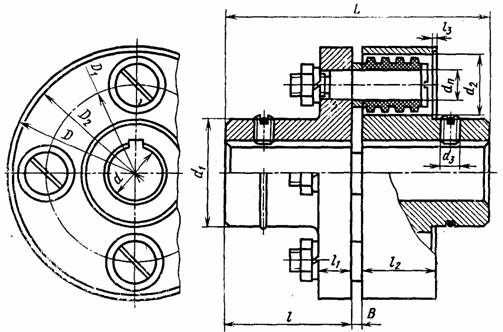

Муфты упругая втулочно-пальцевая (в соответствии с ГОСТ 21424‑93)

Т, Нм	d, мм	dэд, мм	D,мм	L,мм	l, мм	nmax, об/мин
30,7	27	32	120	89	42	4620

9. Смазка зубчатых зацеплений и подшипников

Зацепления смазывают окунанием зубчатых колес в масло. Уровень масла должен обеспечивать погружение конического колеса на всю ширину венца.

Объем масляной ванны (из расчета 0,4 на 1 кВт передаваемой мощности – минимум):

,

где 4 – передаваемая мощность от электродвигателя (кВт).

Подшипники смазываются тем же маслом за счёт разбрызгивания.

Выбираем масло индустриальное И-Г-А-32 (по ГОСТ 20799-88).

Уровень масла контролируют жезловым маслоуказателем (контроль за верхним уровнем масла) при остановке редуктора.

Список литературы

1. Курсовое проектирование деталей машин: Учебное пособие для техникумов/ С.А. Чернавский, Г.М. Ицкович, К.Н. Боков и др. – М.: Машиностроение, 1980. – 416 с.

2. Курсовое проектирование деталей машин: Учебное пособие для техникумов/ А.Е. Шейнблит – М.: Высшая школа, 1991. – 213 с.

3. Справочник конструктора-машиностроителя: В 3 т.8-е издание, переработанное и дополненное/ В.И. Анурьев - М.: Машиностроение, 2001.

4. Конструирование узлов и деталей машин: Учебное пособие для техн. спец. вузов/ П.Ф. Дунаев, О.П. Леликов – 7-е изд., испр. – М.: Высш. шк., 2001. – 447 с.

5. Допуски и посадки: Справочник в 2 частях. 5-е издание, переработанное и дополненное/ В.Д. Мягков - Л.: Машиностроение, 1978.
