5.3. Спрямление аварийного судна со сместившимся грузом
5.3.1. Исходные данные
Моделируется аварийная ситуация при смещении навалочного груза на судне. В результате смещения навалочного груза т/х “Новгород” получил остаточный угол крена а:
а = 10 + 0,5 П, град.
Известными параметрами являются дедвейт и МВ ho неаварийного судна на момент аварии:
DWo = 6600 – 100 П, т;
ho = 0,6 + 0,03 П, м.
5.3.2. Методика расчета и анализа ситуации
Построить ДСО неаварийного судна для заданных DWo и ho (рис. 4). Для построения ДСО воспользоваться универсальной диаграммой статической остойчивости т/х “Новгород” (рис 4.4, с. 49 задачника). Искомые плечи ДСО занести в табл. 13.
Таблица 13
-
, град.
0
10
20
30
40
50
60
70
80
90
lст, м

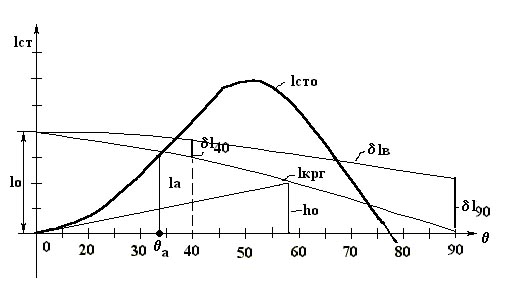

Рис. 4. ДСО неаварийного судна
С помощью проверочного треугольника оценить правильность построения ДСО.
Построить ДСО аварийного судна со сместившимся грузом, учитывая, что при смещении произошло горизонтальное и вертикальное перемещение ЦТ груза (рис. 5).
Для этого необходимо замерить плечо статической остойчивости la, соответствующее заданному углу крена а (рис. 4).
Рассчитать амплитудное значение плеча кренящего момента:
lo = la / cos а.
Плечи кренящего момента от поперечного смещения ЦТ груза пропорционально косинусу угла наклона:
lкрг = lo cos .
Учет влияния вертикального смещения выполнить в соответствии с рекомендациями гл. 6 Конвенции СОЛАС-74, регламентирующей перевозку зерна. В соответствии с этими рекомендациями увеличение плеча кренящего момента при наклонении на 40 град. составит:
l40 = 0,154 lo.
Плечи дополнительного кренящего момента от вертикального смещения ЦТ груза пропорциональны синусу угла наклона:
lв = l90 sin = ( l40 /sin 40) sin .
Суммарный кренящий момент от смещения навалочного груза составит:
lкр = lкрг + lв.
Искомые плечи статической остойчивости судна со сместившимся грузом определятся как:
lста = lсто – lкр.
Результаты расчетов заносятся в табл. 14.
Таблица 14
-
Угол крена
0
10
20
30
40
50
60
70
80
90
lсто
cos
lкрг = lo cos
sin
lв = l90 sin
lста = lсто – lкр
По значениям плеч lста построить ДСО аварийного судна (рис. 5).
Оценить состояние судна, сопоставляя параметры построенной ДСО с нормативными требованиями, предъявляемыми к остойчивости аварийного судна со сместившимся зерном (табл. 15).
Таблица 15
-
№
Наименование параметра
Норматив
Построенная ДСО
1
МВ до спрямления
0,30 м
2
Угол крена
12 град.
3
Остаточная площадь под ДСО до угла крена 40 град.
0,075 м*рад.

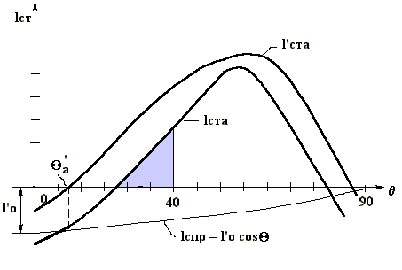

Рис. 5. ДСО судна со сместившимся грузом (до и после спрямления)
Спрямление аварийного судна выполнить, приняв балласт в танки, расположенные с борта, противоположного тому, на который сместился груз. Суммарное количество принятого балласта должно быть таким, чтобы уменьшить угол крена по крайней мере в два раза.
Изменение угла крена оценить по метацентрической формуле:
= i = 57,3 * (Мкрi / ( п + DWo + Pi)),
где Мкрi = Рi li – кренящий момент от приема балласта в i-й танк.
Плечи li приближенно оценить по схеме на с. 225 задачника, полагая, что масштаб линейных величин на ней составляет: 1мм = 0,746 м.
Обеспечить набор балластных цистерн для обеспечения условия ( а/ ) 2. Построить ДСО судна после мер по его спрямлению. Для этого рассчитать плечи спрямляющего момента:
lспр = (l’a / cos ’a) * cos ,
где ’a = a – ;
l’a – плечо на ДСО аварийного судна с сместившимся грузом, соответствующее углу крена ’a.
Нанести кривую плеч спрямляющего момента lспр на ДСО (рис. 5). Искомые плечи после мер по спрямлению определятся как:
l'ста = lста – lспр.
ДСО аварийного судна после его частичного спрямления изобразить на тех же осях (рис. 5), предварительно результаты расчета занести в табл. 16.
Таблица 16
Угол крена |
10о |
20о |
30о |
40о |
50о |
60о |
70о |
80о |
90о |
lста |
|
|
|
|
|
|
|
|
|
lспр |
|
|
|
|
|
|
|
|
|
l’cта = lста - lспр |
|
|
|
|
|
|
|
|
|
