Введение

Актуальностью выбранной темы дипломного проекта является проектирование коттеджа общей площадью 606 м² г. Ленинск- Кузнецкий, разработка проекта организационно-технических мероприятий по строительству данного коттеджа, определение сметной стоимости производства строительных работ.

Объектом дипломного проекта является коттедж общей площадью общей площадью 606.м² .г Ленинск - Кузнецкий. В процессе работы над дипломным проектом ставятся следующие цели:

- закрепление навыков принятия самостоятельного решения технических, организационно-производственных и экономических вопросов;

- выработка умения формировать суждения и выводы, логически,

последовательность и доказательно их излагать.

Из сформулированных целей вытекают следующие задачи:

- определение объемно-планировочных решений здания;

- разработка конструктивных решений здания и расчет;

- определение технико-экономических показателей проекта;

- определение объемов работ;

- разработка технологической карты;

-разработка календарного плана производства работ;

- определение потребности строительства в материалах, конструкциях и машинах;

- подбор стрелового крана;

- расчет сметной стоимости производства работ;

- изучение и применение правил охраны труда при производстве строительных работ.

1.АРХИТЕКТУРНАЯ ЧАСТЬ

1.1 Характеристика района строительства

1.1.1 Место строительства :.г. Ленинск - Кузнецкий

1.1.2 Зона влажности территории : (нормальная)

1.1.3 Температура:

- наиболее холодных суток: -46 °С;

- наиболее холодной пятидневки: -42 °С;

- абсолютно минимальная : -55°С;

- средняя, наиболее холодного периода: -24 °С;

- относительная влажность в самого жаркого месяца: 58%

1.1.4 Продолжительность отопительного периода: 228 суток.;

1.1.5 Глубина промерзания грунтов: 2,2 м.

Таблица 1 – Направление и скорость ветра

Направление Период	С	СВ	В	ЮВ	Ю	Ю	ЮЗ	СЗ
Зимний	1	0	3	29	21	34	6	6
Летний	14	9	6	16	14	19	8	14

1.2 Объемно-планировочное решение и конструктивная схема здания

1.2.1 Этажность здания: 3 этажа;

1.2.2 ;Высота одного этажа 3,5 м

1.2.3 Общие размеры в осях:

- 1 – 5 - 17,5 м.;

- А - К 18,8 м.;

1.2.4 Общая площадь: -606 кв.м.;

1.2.5 Степень долговечности: 2;

1.2.6 Степень огнестойкости: 2.

1.2.7 Конструктивная схема здания: бескаркасное здание с продольными и поперечными стенами.

1.2.8 Используемое освещение: энергосберегающие лампы от сети 380/220В

1.3 Генеральный план

История генерального плана квадратной формы с разрезами в плане 150×150м. Перечень зданий о сооружений, находящихся на генплане: проектируемое здание, озеро, спортивная площадка, детская площадка, гараж.

Преобладающий ветер юго-западный. Проветривание проектируемого здания угловое.

Площадь озеленения территории 8634 м². Степень озеленения территории предприятия определяются по формуле 1:

(1)

где F_озел – площадь озеленения, м²;

F_гп – площадь генплана, м².

К=8634/1500 *100=58 %

1.4 Конструктивные решения

1.4.1 Фундаменты

Фундамент – это несущая часть здания, располагающееся большей частью под уровнем земли, которая воспринимает нагрузку от здания и передающая её на ниже лежащие слои грунта.

В данном здании применяется фундамент ленточного монолитного типа. (фундамента глубокого залегания). Это конструкция заложена до отметки -2,5м при промерзании грунта 2,2м.

Рисунок 1 – Ленточный фундамент

1 – песчаная подушка; 2 – слой толя; 3 – железобетонная подушка 400х200 мм, 600х200 мм; 4 – цоколь; 5 – насыпной уплотненный грунт; 6 – бетонная подготовка; 7 – кирпичный столбик; 8 – асфальтовая отмостка; 9 - гидроизоляция

. Гидроизоляция фундамента:

-боковые поверхности фундамента соприкосающиеся с грунтом, обмазать горячим битумом за 2 раза;

-горизонтальная гидроизоляция – цементная,выполняеться на отметке 2,75 м.

Стены являются важнейшим конструктивным элементом здания, они служат вертикальным ограждением и опорой для перекрытия и покрытия, а так же защищают помещение от внешних воздействий окружающей среды.

1.4.2 Наружные стены

В данном проекте для ограждения приняты кирпичные стены толщиной 510 мм с утеплителем толщиной 100 мм.

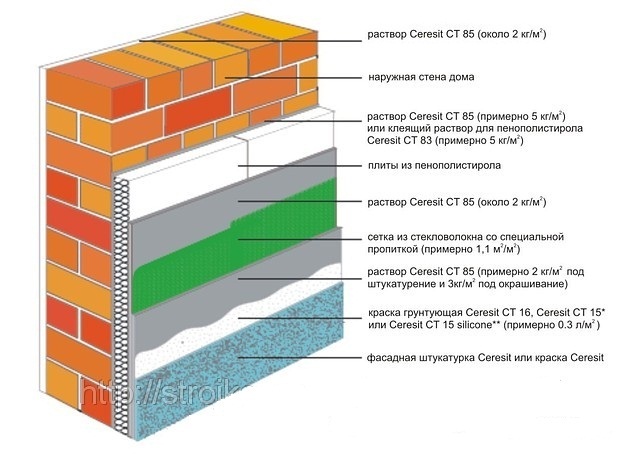

Конструкция стены представлена на рисунке 2.

Рисунок – 2 Стена наружная

1.4.3 Внутренние стены и перегородки

Внутренние стены выполняют несущую функцию, а также разделяют жилое пространство здания на четыре секции по всей её высоте здания, ограждают лестничную клетку от жилых помещений.

Внутренние стены, запроектированные толщиной 250 мм из кирпича.

Рисунок - 3 Перегородки

1.4.4 Перегородки

Перегородки– это внутренние вертикальные ограждения, разделяющие в здании смежные помещения. Структура стены предоставлена на рисунке 2. В данном проекте приняты перегородки из кирпича толщиной 258 мм , с последующим оштукатуриванием, ошпаклеванием и окрашиванием с обеих сторон. Эти перегородки звукоизоляционные. Межкомнатные перегородки приняты толщиной в 250 мм. Опарами для перегородок служат полы, (смотреть таб. 4) Структура перегородки представлена на рисунке 3.

1.4.4 Перекрытия

Перекрытия разделяют здание на этажи, воспринимают нагрузки от находящихся в здании людей, оборудования и служат горизонтальными диафрагмами жесткости. Полезная нагрузка на перекрытия жилого здания не должна превышать 150кг/ . В данном проекте с учетом конструктивной схемы здания приняты панели перекрытия толщиной 220мм. Несущей основой перекрытий служат наружные и внутренние стены из кирпичных стен. Панели и монолит укладываются на стены по слою цементного раствора. Несущей основой являются кирпичные стены из кирпича. Плита находит на стену минимум на 100мм. Пустоты на концах панелей заделаны легким раствором для улучшения тепло- и звукоизоляции.

При укладке панелей на наружные стены концы панелей анкируются в кладку а на внутренние стены анкеруются меж собой.

Таблица 2 - Номенклатура и размеры плит перекрытий

Марка	Размеры, мм				Кол -во на эта же		Кол -во на здании		Мин. опора		Класс бетона		Марка бетона
	L	В	Н
ПП42х15	4200	1500	220	4		8		100		В25		М 350
ПП30х10	3000	1000	220	2		4		100		B25		М 350
ПП45х12	4500	1200	220	1		3		100		B25		М 350
ПП60х18	6000	1800	220	1		3		100		B25		М 350
ПП30х10	3000	1000	220	3		6		100		B25		М 350
ПП60х15	6000	1500	220	12		24		100		B25		М 350
ПП60х12	6000	1200	220	1		3		100		B25		М 350
ПП60х10	6000	1000	220	1		3		100		В25		М350
ПП57х10	5700	1000	220	1		3		100		В25		М350
ПП57х15	5700	1500	220	3		6		100		В25		М 350
Всего плит на этаже.	29
Всего: плит;	87

1.4.6 Крыша

Крыша- это конструктивная часть здания, обеспечивающая защиту от атмосферных осадков. Крыша состоит из несущий части и верхнего водонепроницаемого слоя- кровли. Крыша должна отвечать требованиям огнестойкости, доступности для эксплуатационных материалов и экономичности. Покрытие здания выполнено из металлочерепицы. В данном проекте выполнена скатная вентилируемая крыша с чердачным помещением высотой 2м. Основные конструктивные элементы крыши:

-гидроизоляция – металлическая черепица

-обрешетка – деревянная

- стропила – деревянные

- теплоизоляция – плиты пеноплекс 50 мм.

1.4.7 Сообщение между этажами

Для сообщения между этажами предусмотрены лестницы и лестничные марши . Основные и вспомогательные лестницы располагаются внутри здания. Для сообщения между этажом и чердаком предусмотрена деревянная винтовая лестница.

- назначается ширина лестничной площадки, В_лп;

- ширина этажной площадки 1200мм;

- вычисляем количество проступней N по формуле 2

N=H_ЭТ/h_пр (2)

где H_ЭТ – высота этажа , мм

h_пр- высота проступи, мм

N=3500/150=22 шт

- вычисляется ширина лестничной площадки В_ЛП по формуле 3

В_ЛП=2L+100 (3)

где L- длина лестничной площадки мм

В_пл=2*1200+100=2500мм,
