2.5 Разработка технологического процесса. Фрезерно-центровочная операция.
Оборудование: фрезерно-центровочный станок XZK8230-3000 с ЧПУ.
Приспособления: призма.
Инструмент: центровочное сверло, фреза торцевая.
А. Установить заготовок-штамповку в призме.
1
.
Фрезеровать торцы.
2
.

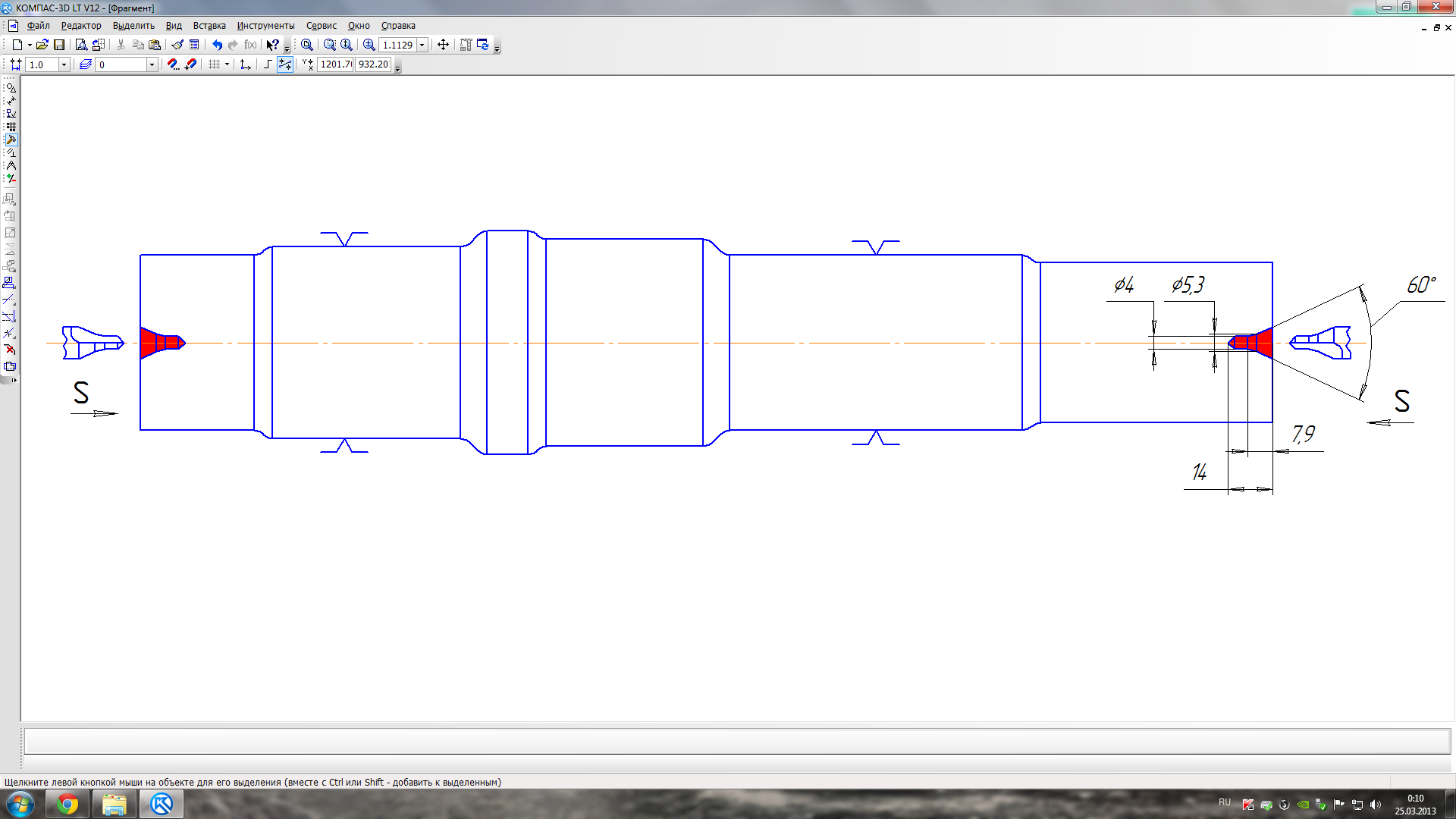

Сверлить центровочное отверстие.
Токарная операция.
Оборудование: Токарный станок с ЧПУ с противошпинделем US300TSMY.
Приспособления: центр вращающийся.
Инструмент: проходной отогнутый, проходной упорный, подрезной, отрезные.
А. Установить заготовку в центрах вращаются.
1.

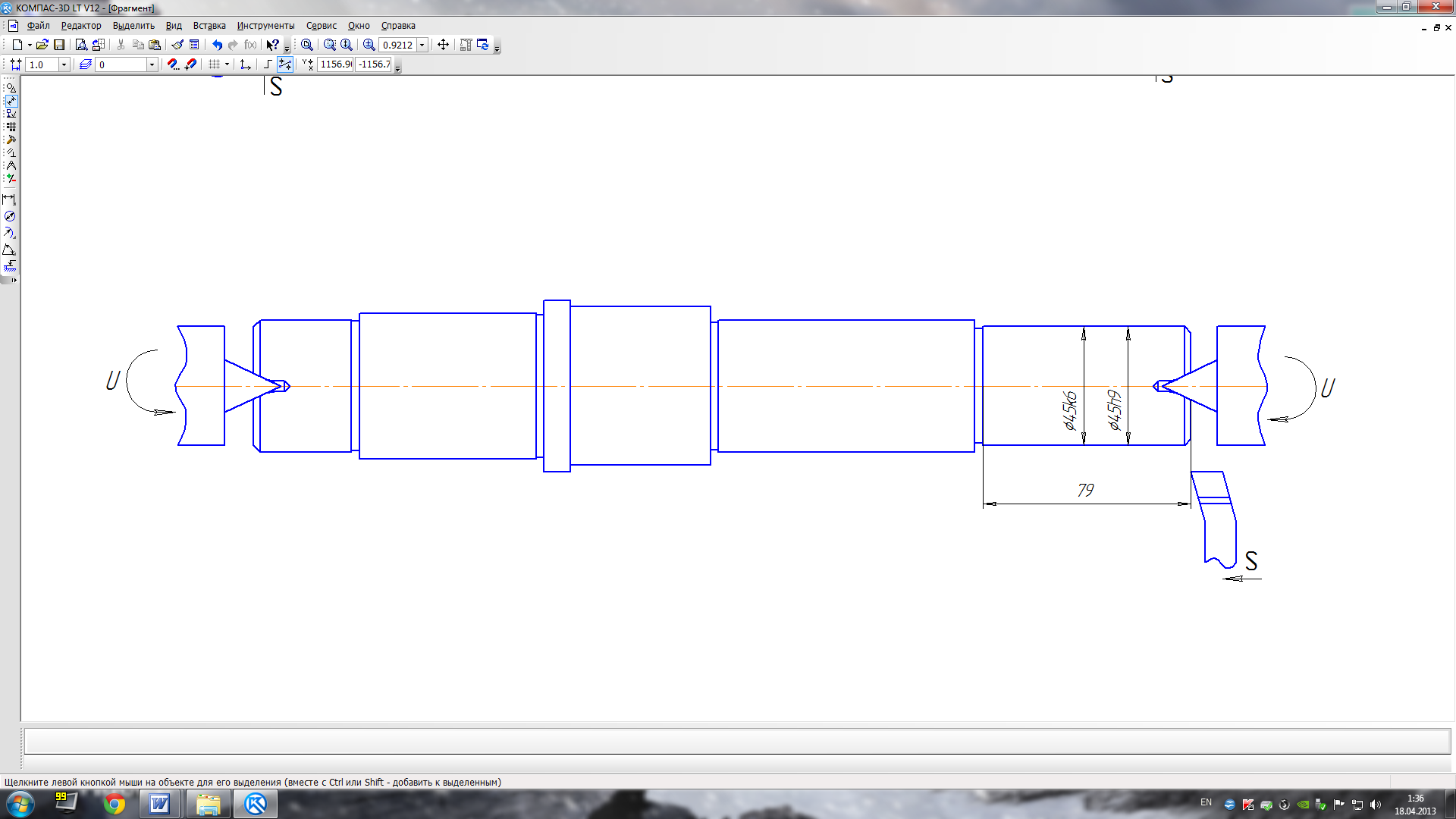

Точить поверхность от Ø 50 мм до Ø 45h9
мм на длину 79 мм.
2
.

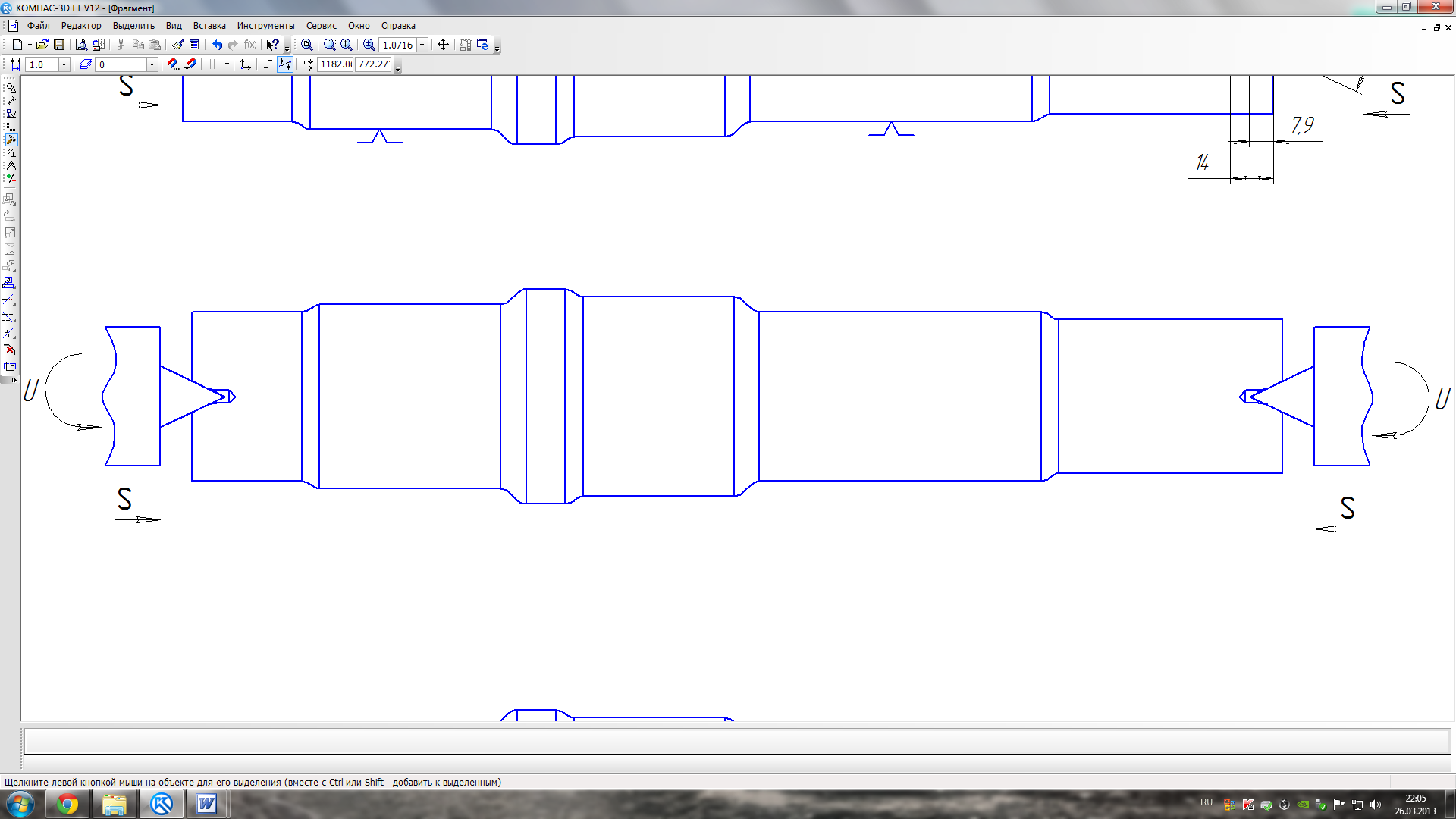

Точить по 2.
Поверхность от Ø 55 мм до Ø 50h9
мм на длину 100 мм.
3
.
Точить поверхность от Ø 65 мм до Ø 60h14
мм на длину 56 мм.
4
.
Точ

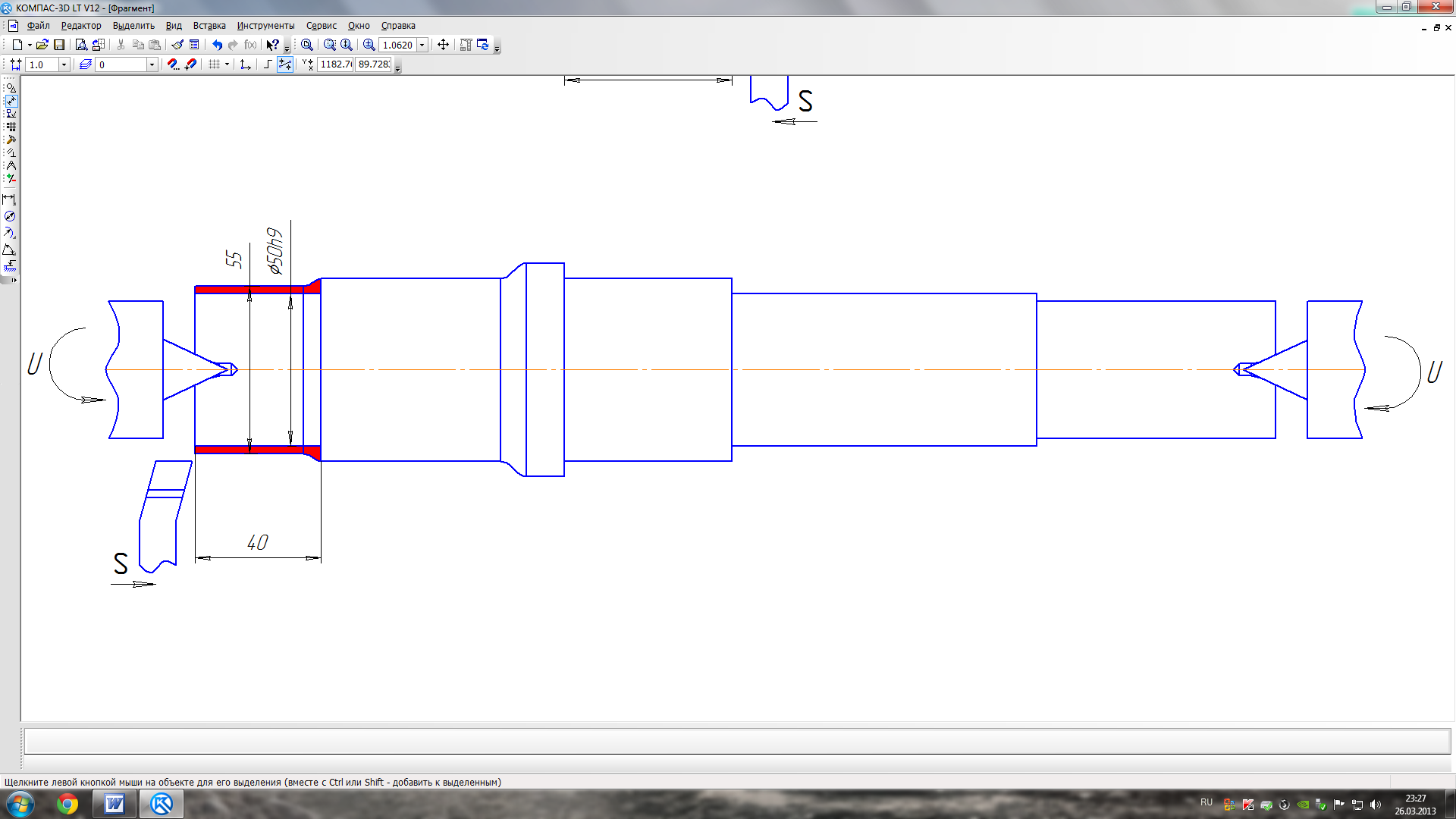

4,4. Поверхность от Ø 55 мм до Ø 50h9 мм на длину 40 мм.
5.

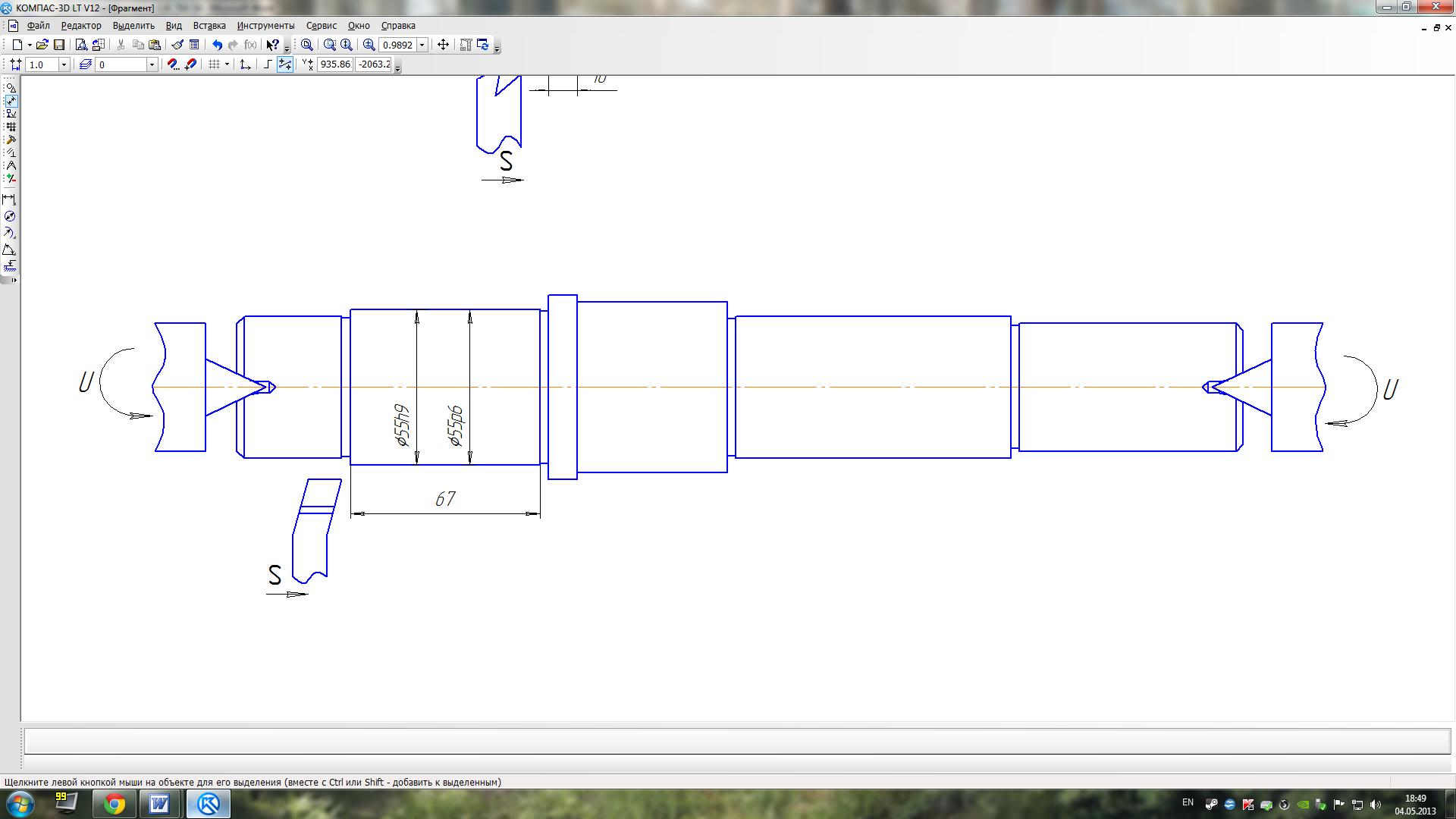

Точить поверхность от Ø 60 мм до Ø 55h9
мм на длину 67 мм.

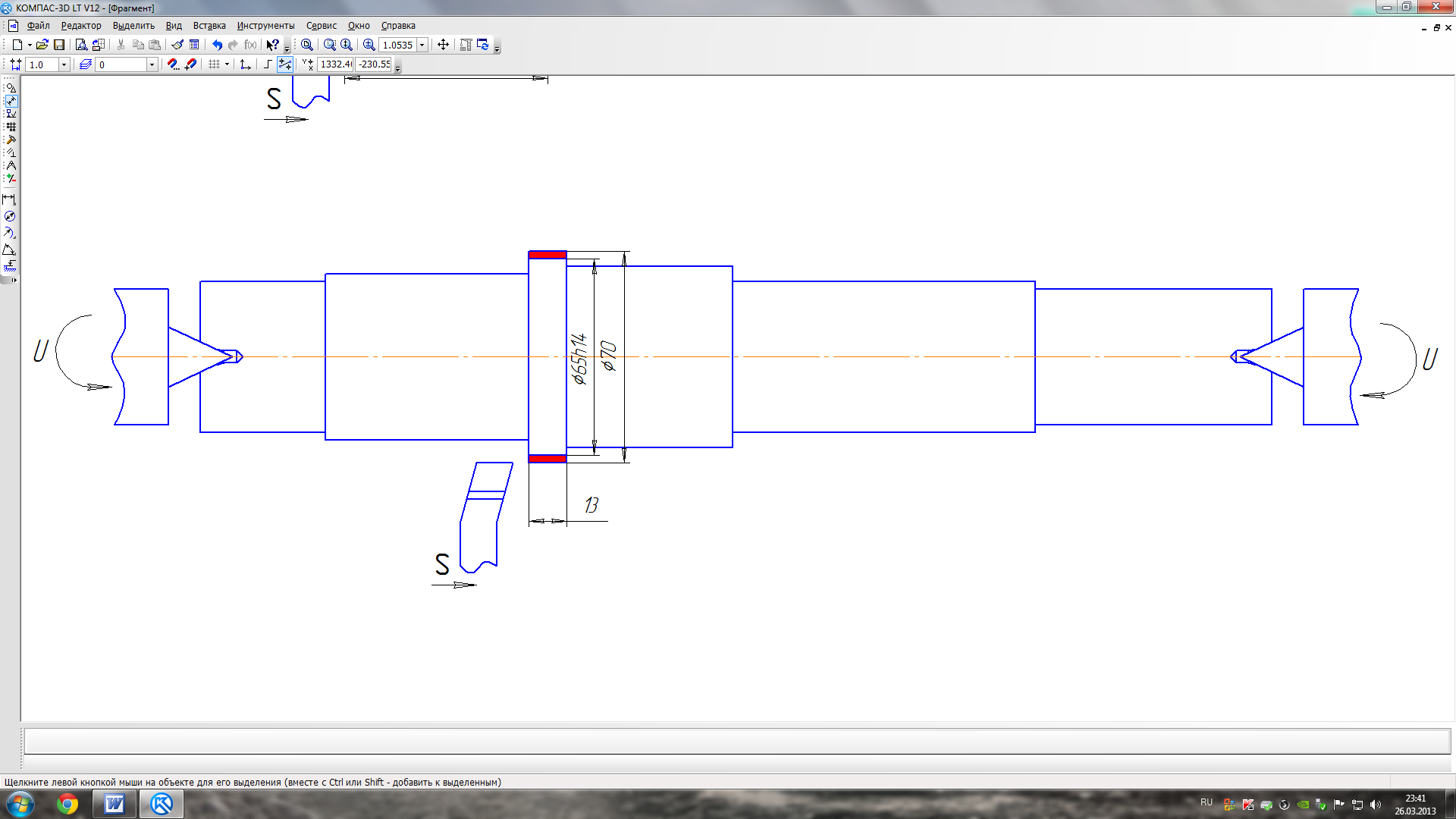

6. Точить поверхность от Ø 70 мм до Ø 65h14 мм на длину 13 мм.
7.
Точить канавку на 3 мм из Ø 50 мм на длину
100 мм.

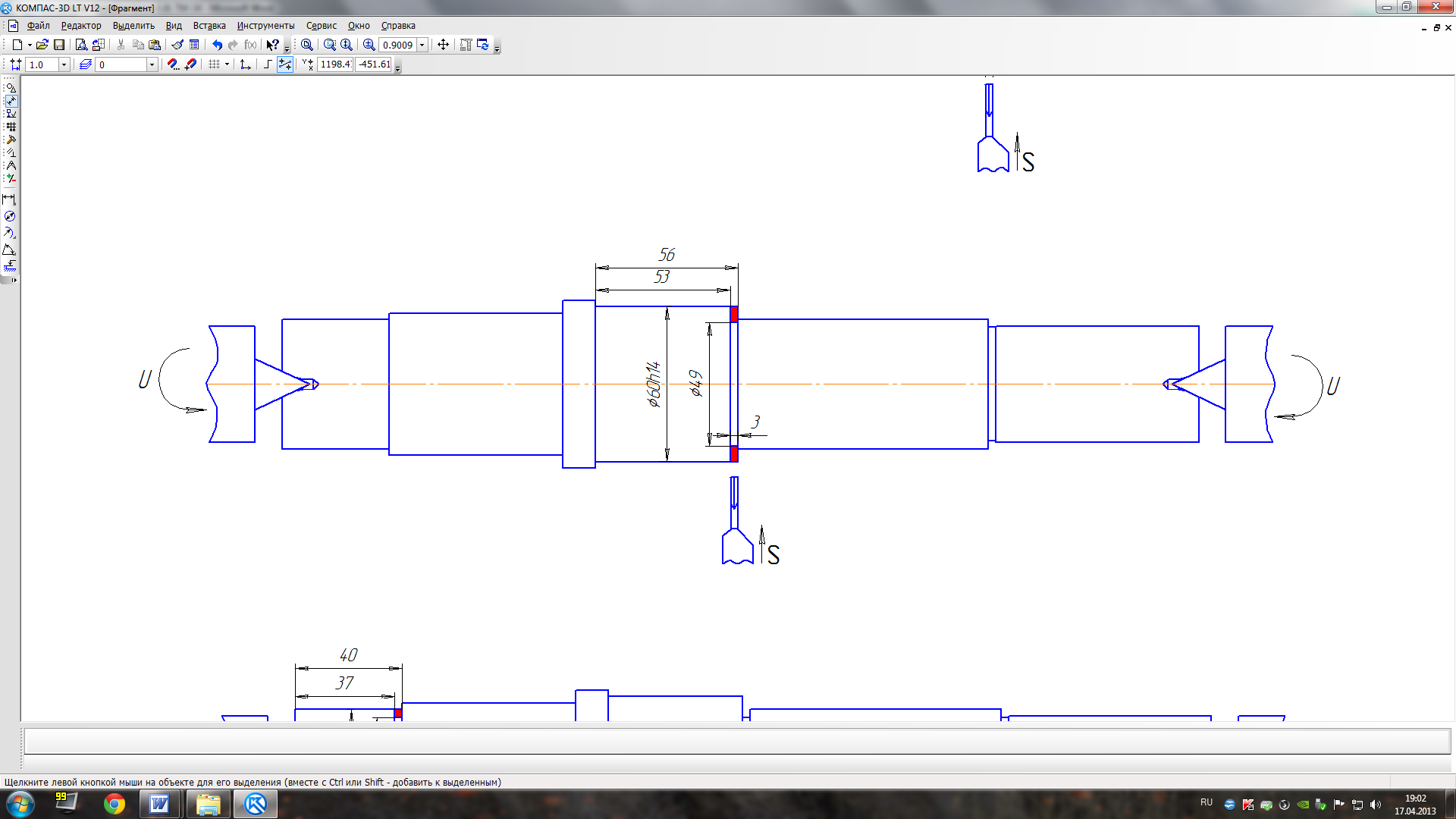

8. Точить канавку на 3 мм из Ø 60 мм на длину 56 мм.
9.

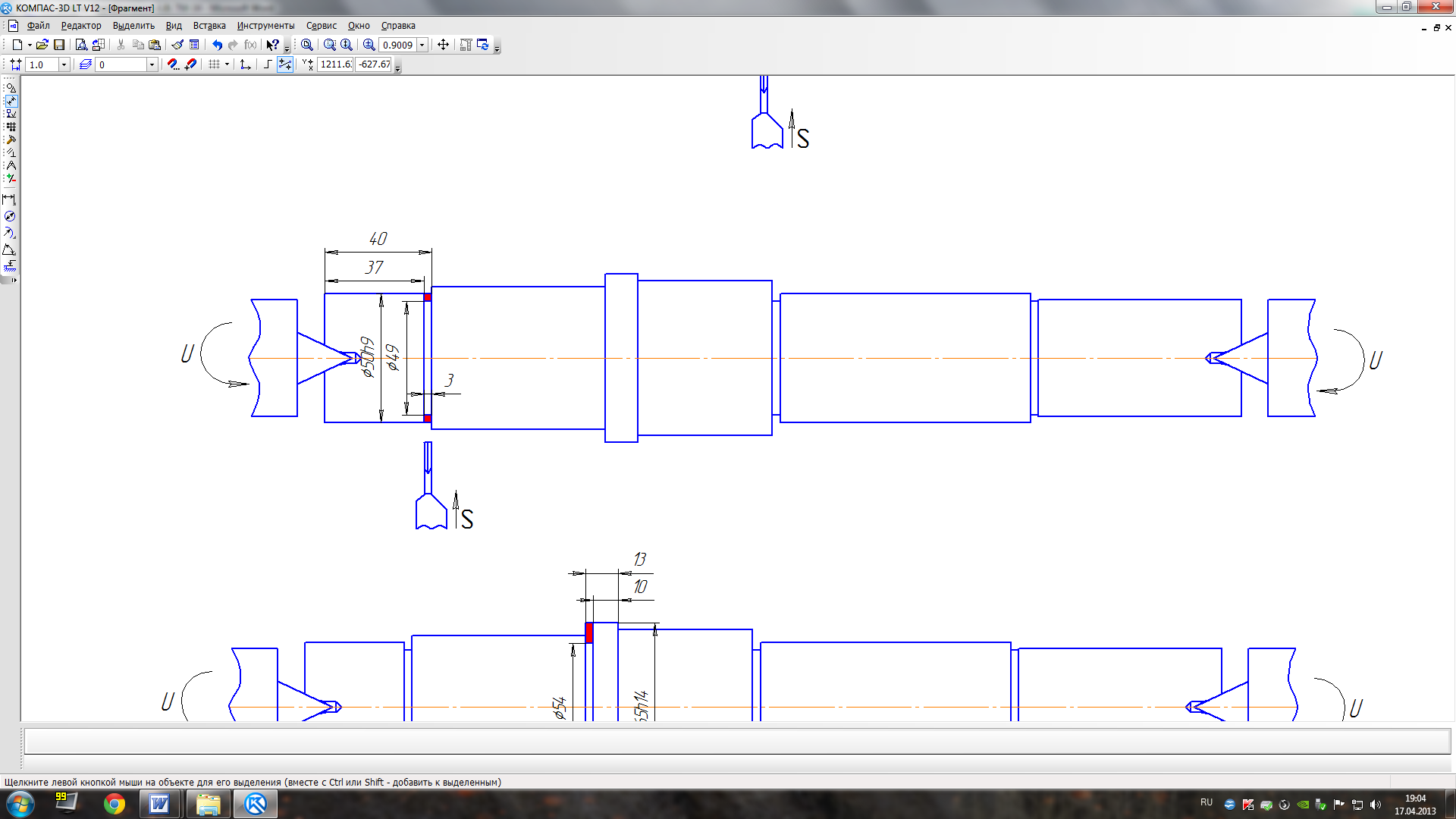

Точить канавку на 3 мм из Ø 50 мм на длину
40 мм.

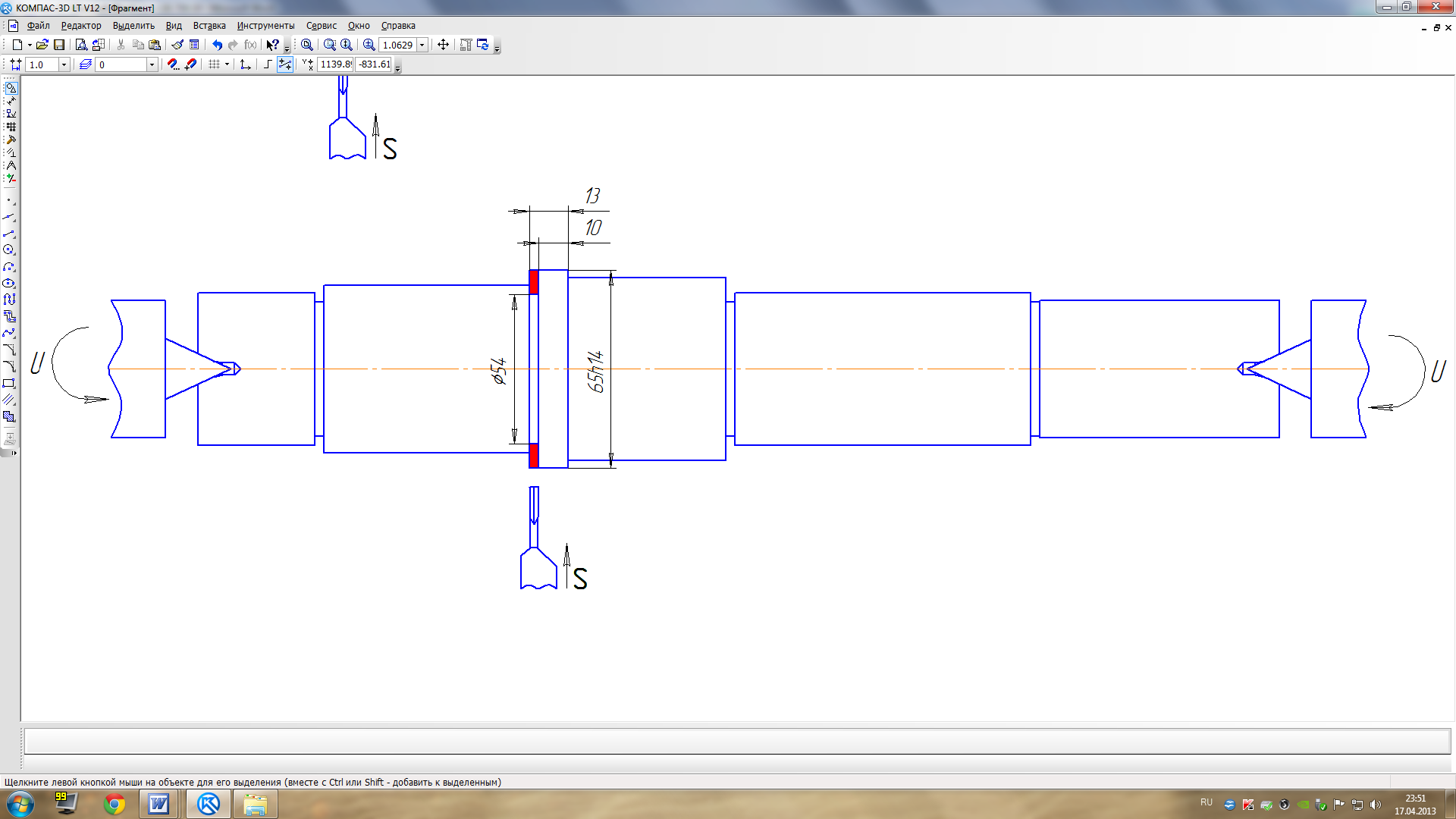

10. Точить канавку на 3 мм из Ø 65h14 мм на длину 13 мм.
Шлифовальная операция.
Оборудование: Токарный станок с ЧПУ с противошпинделем US300TSMY.
Приспособления: центр вращающийся.
Инструмент: пластина, подрезные торцевые, проходные отогнутые.

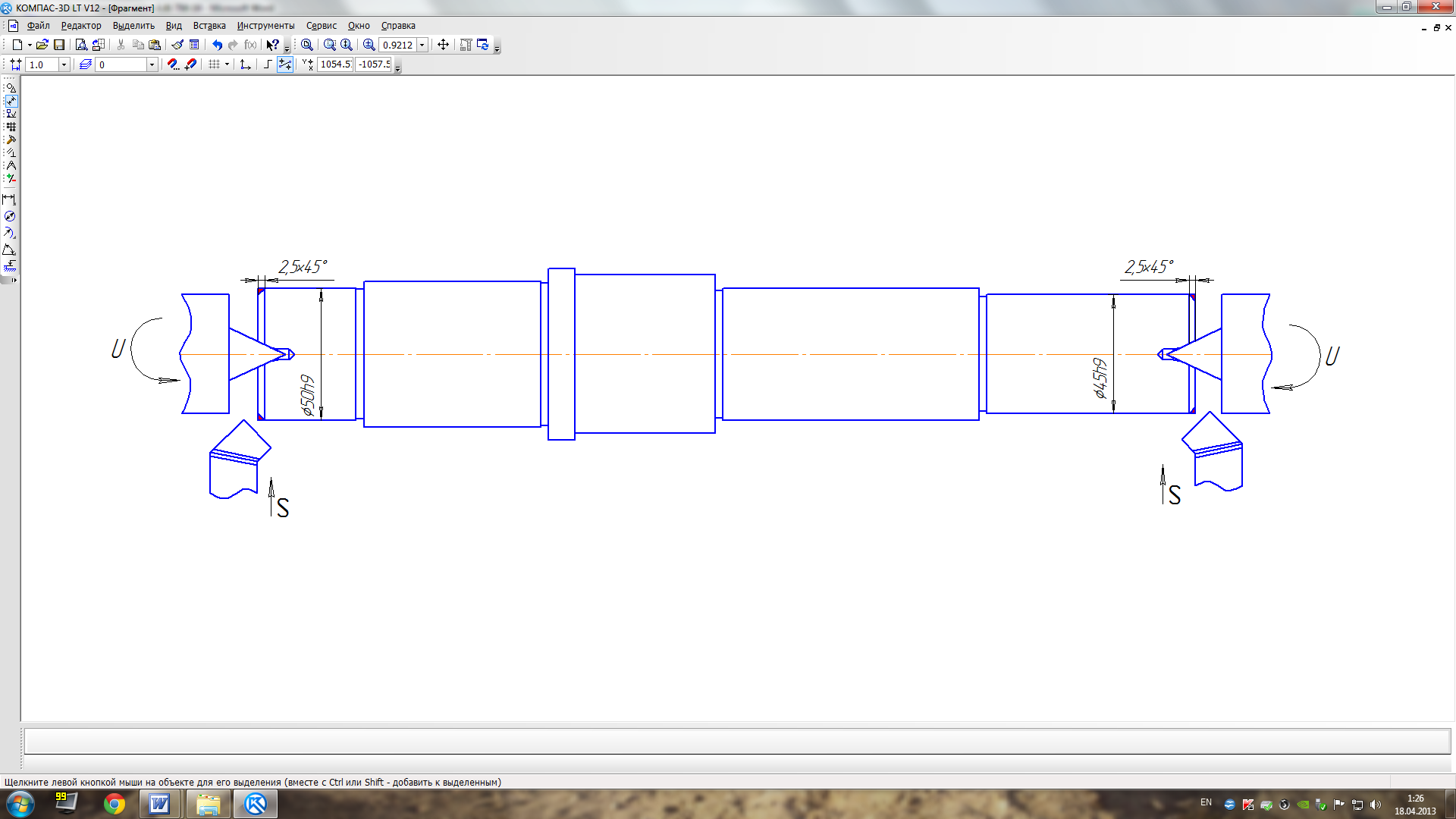

10,11. Точить фаску 2,5х45° на диаметр Ø 50h9 мм и Ø 45h9 мм.
1
2.

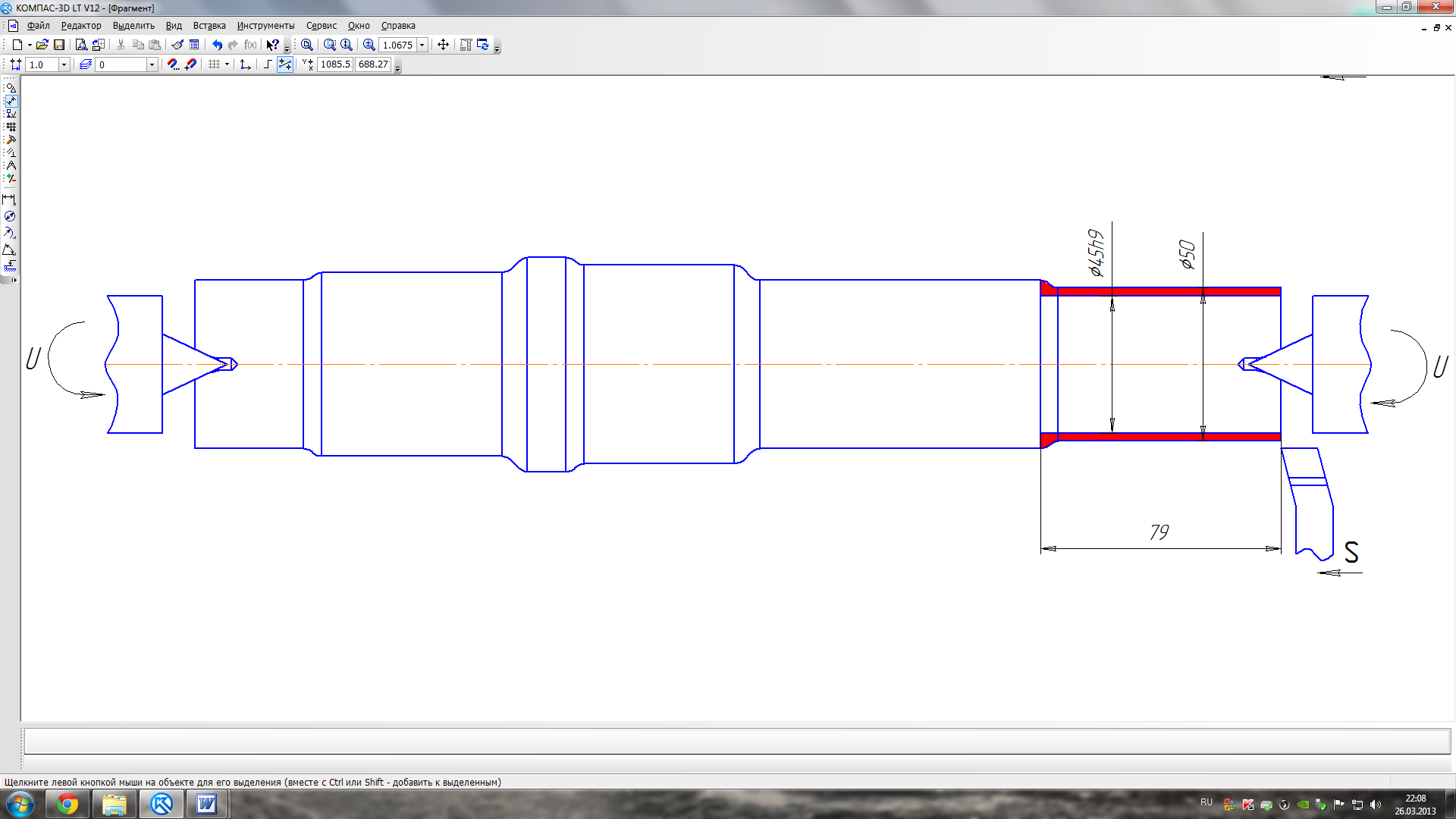

Точить поверхность от Ø 45h9
мм до Ø 45k6
мм на длину 79 мм.
13.

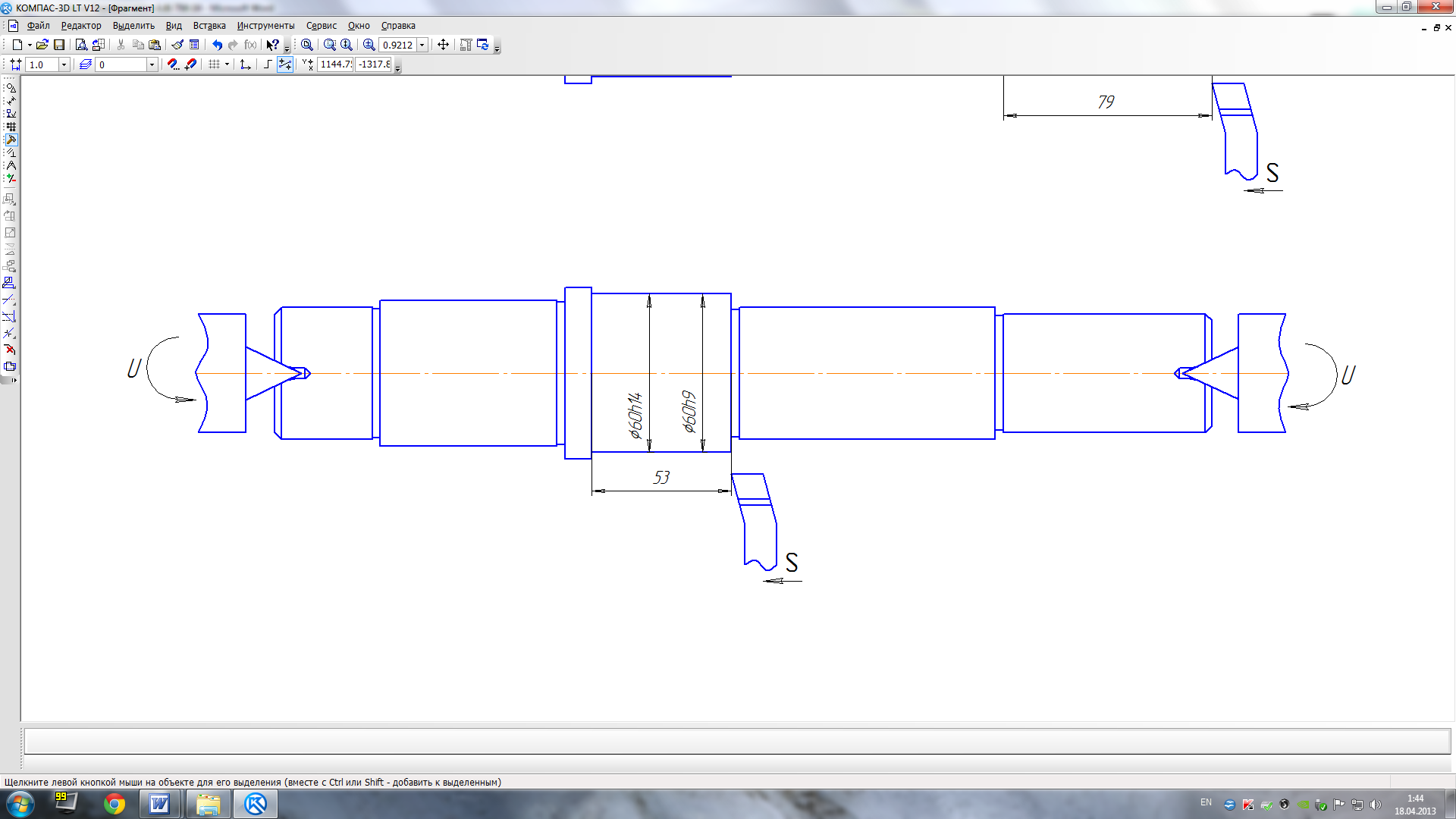

Точить поверхность от Ø 60h14
мм до Ø 60h9
мм на длину 53 мм.

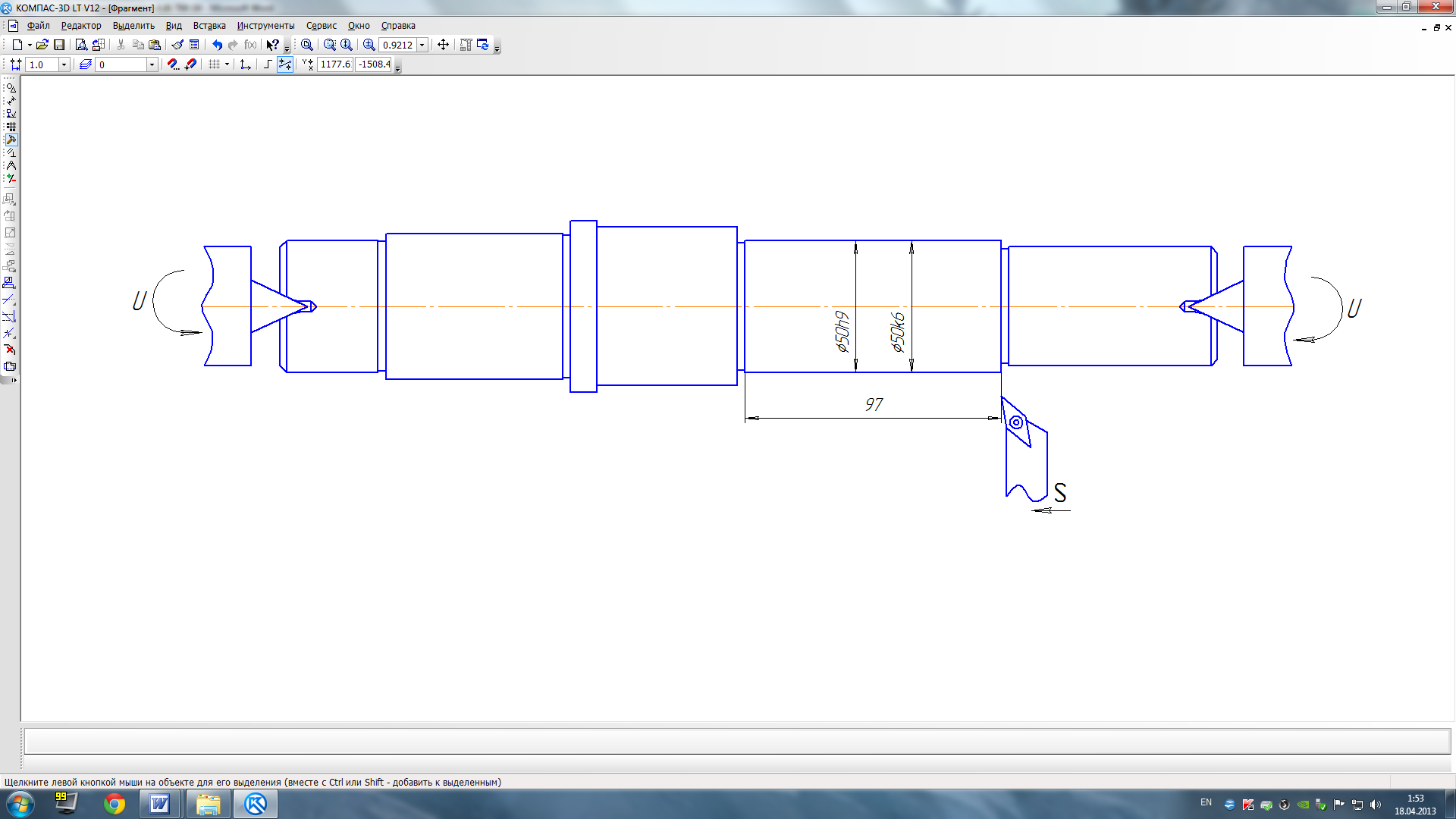

Длдлд14. Точить поверхность от Ø 50h9 мм до Ø 50k6 мм на длину 97 мм.
15.

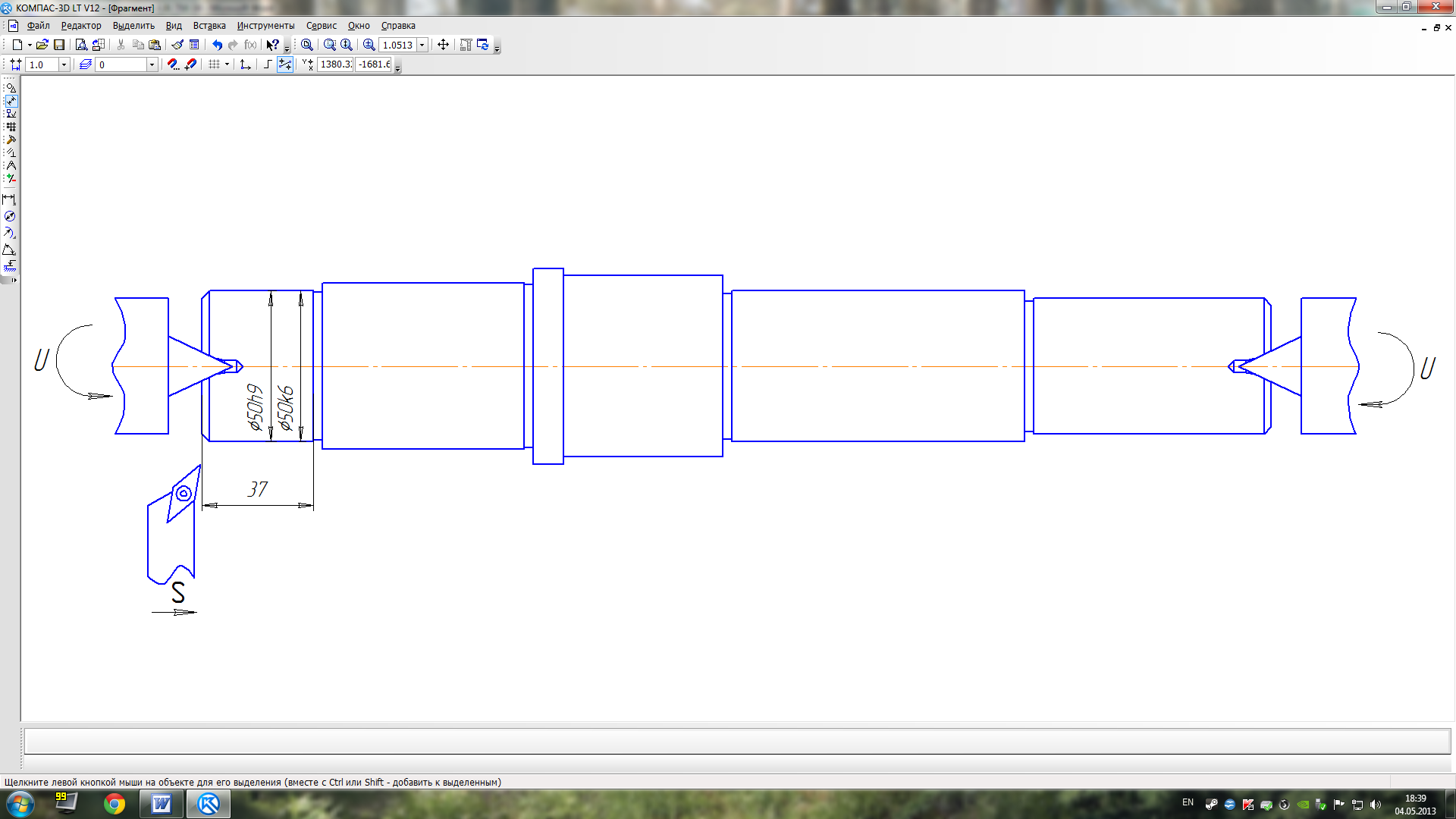

Точить поверхность от Ø 50h9
мм до Ø 50k6
мм на длину 37 мм.

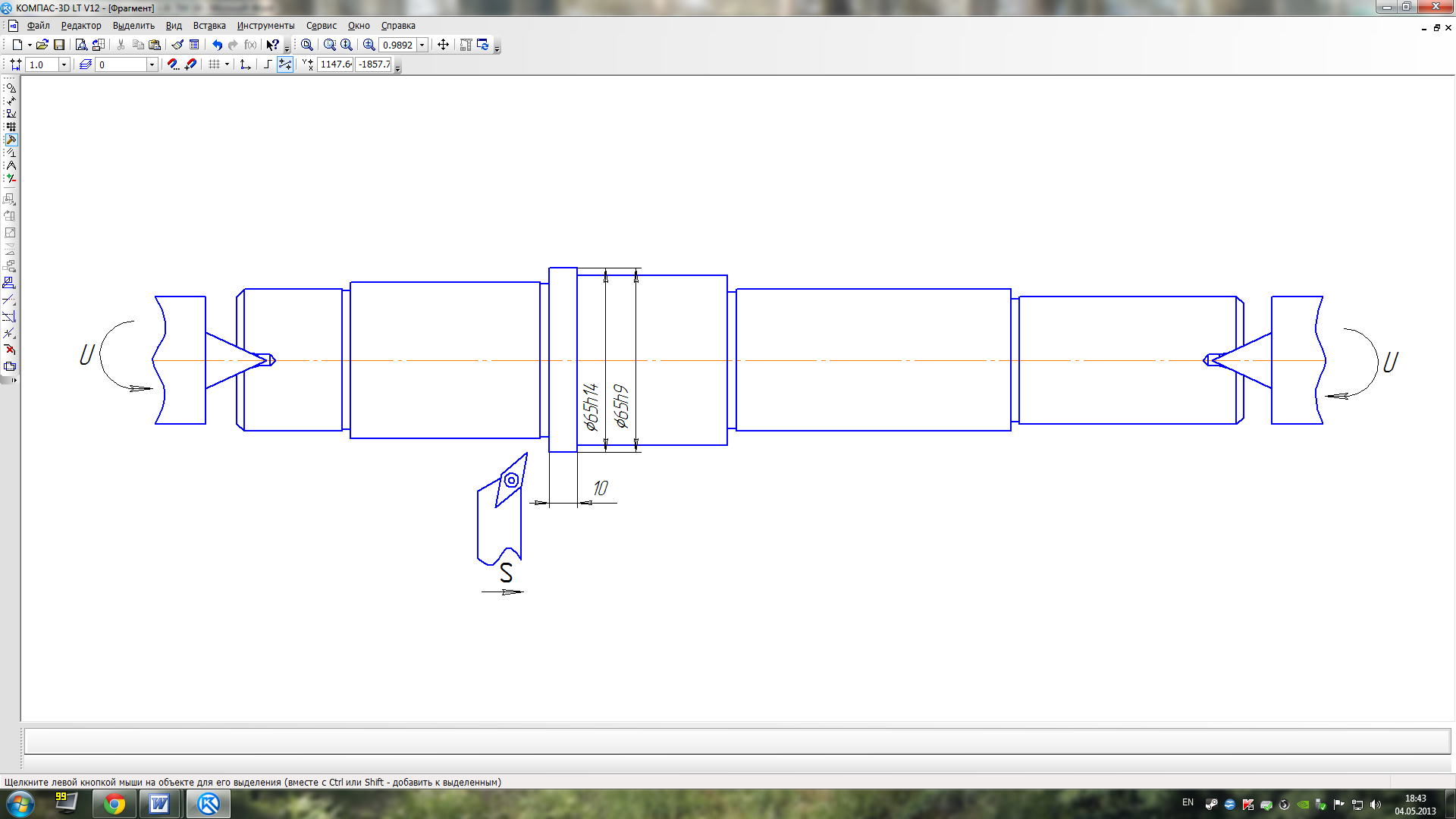

16. Точить поверхность от Ø 65h14 мм до Ø 65h9 мм на длину 10 мм.
17.

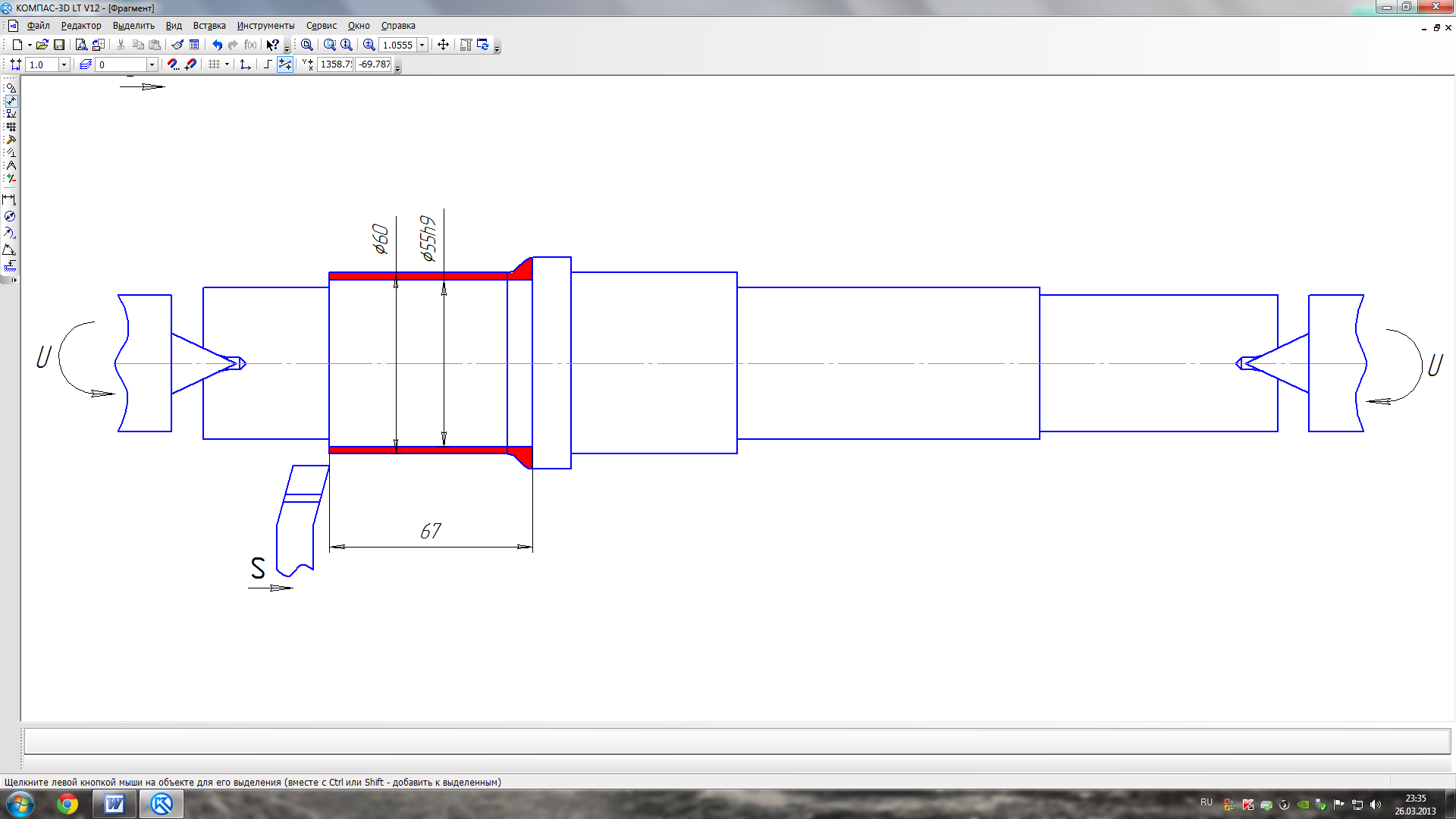

Точить поверхность от Ø 55h9
мм до Ø 55p6
мм на длину 67 мм.
Фрезерная операция.
Оборудование: Токарный станок с ЧПУ с противошпинделем US300TSMY.
Приспособления: центр невращающийся.
Инструмент: фрезы шпоночные, спиральное сверло.

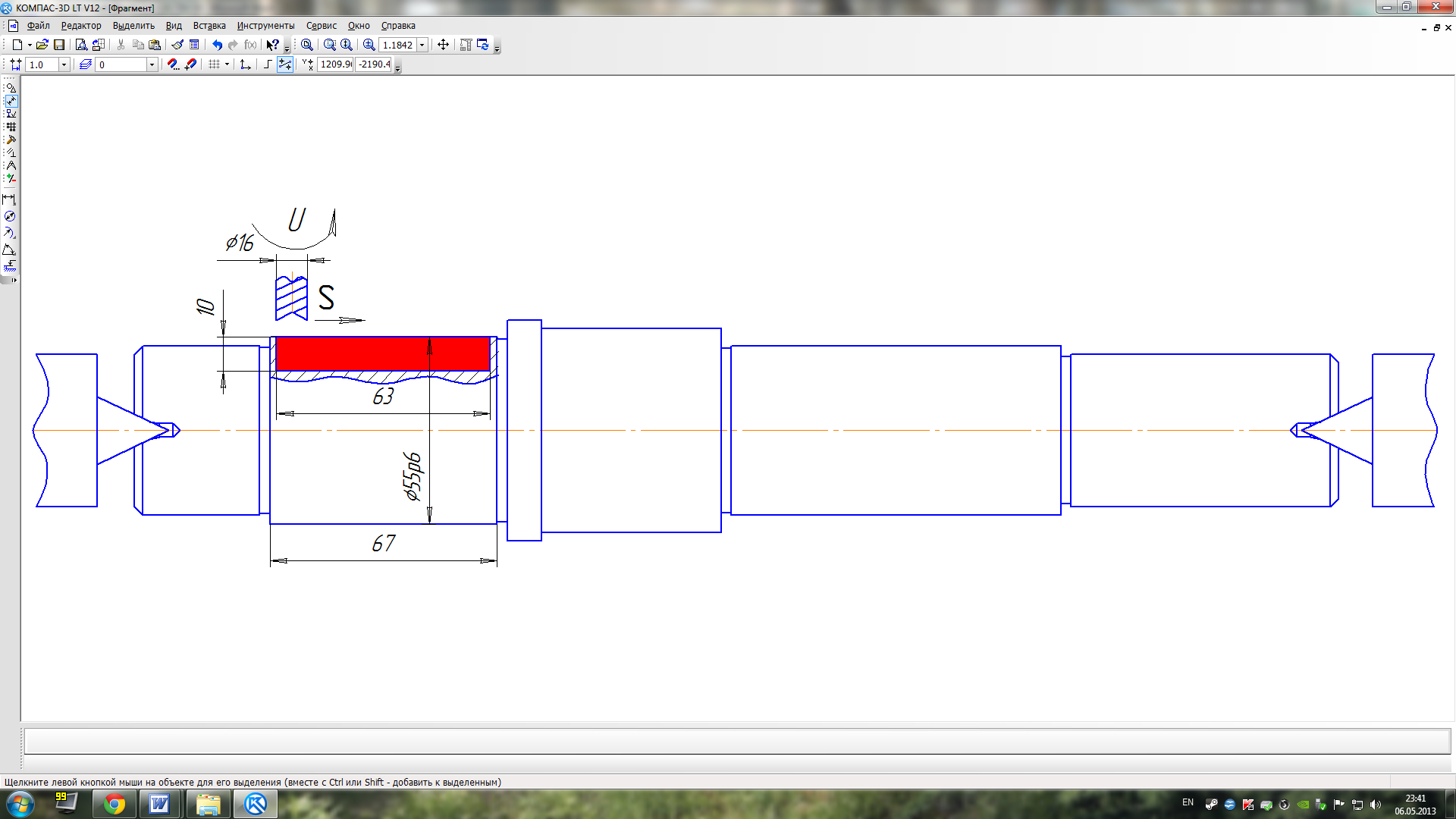

18. Фрезеровать закрытый паз Ø 55p6 мм из шпоночного фреза Ø16х10 на длину 63 мм.
19.

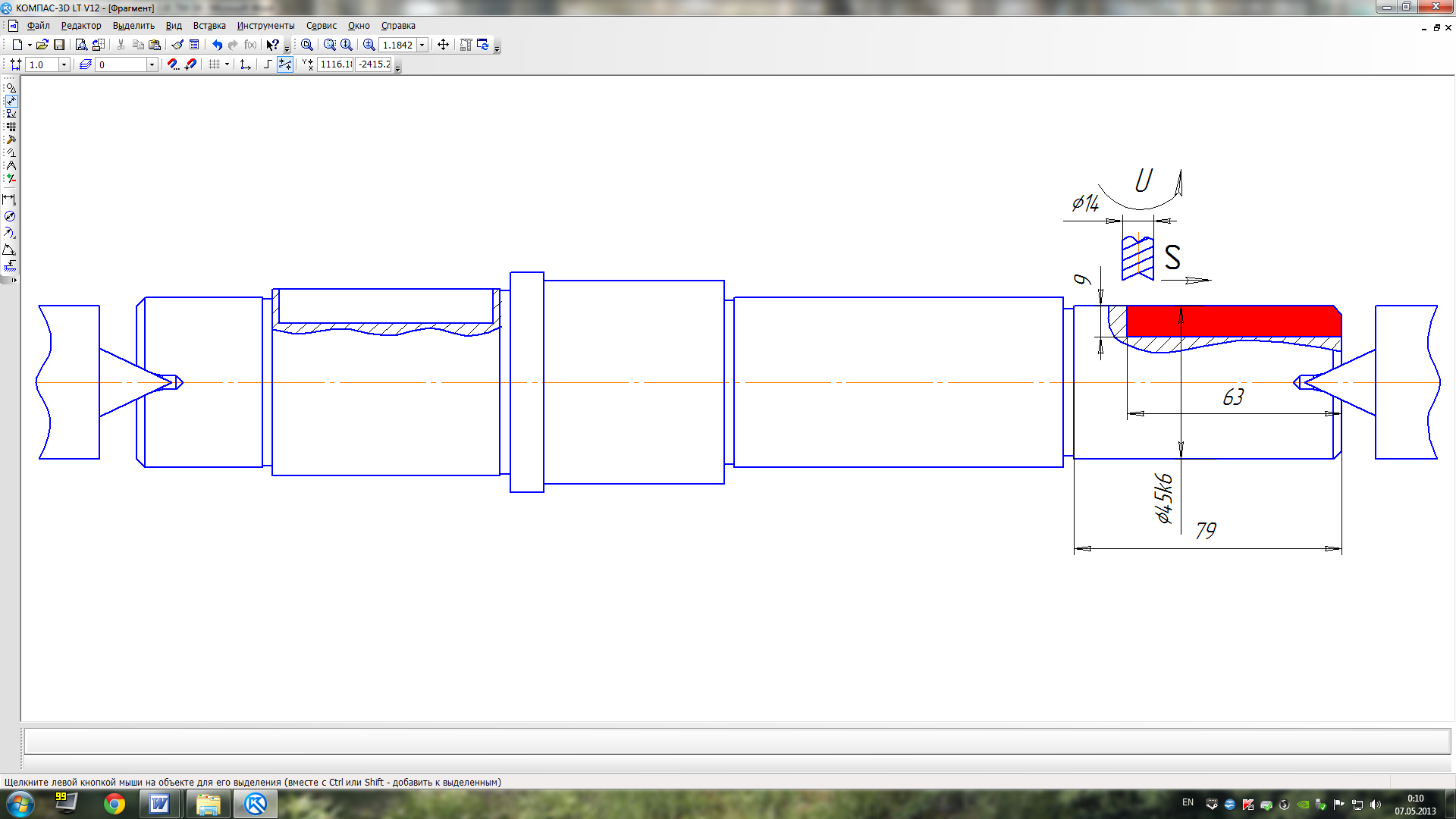

Фрезеровать открытую пазу Ø 45k6
мм из шпоночного фреза Ø14х9 на длину 63
мм.

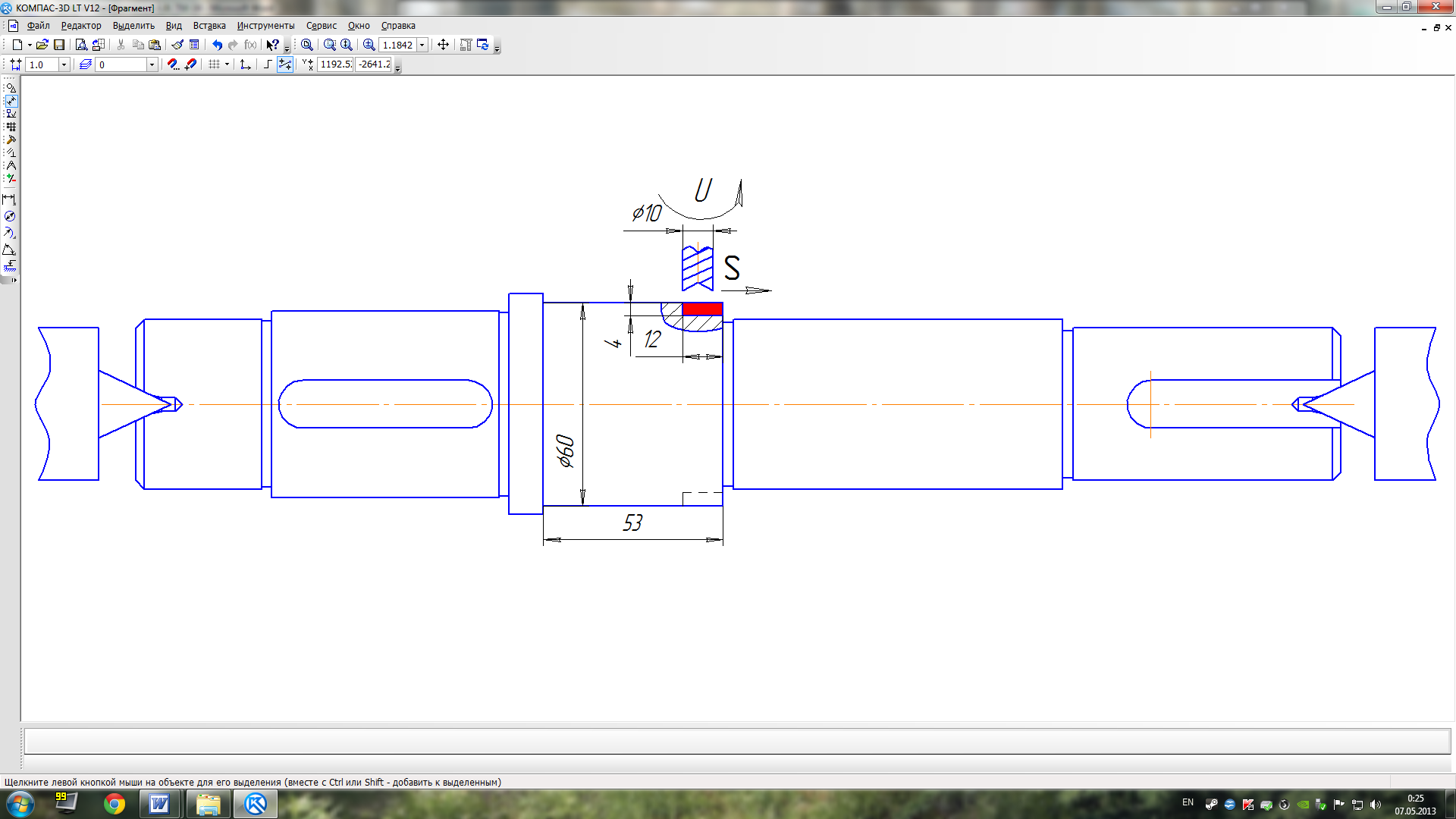

20, 21. Фрезеровать двойную открытую пазу Ø 60 мм из шпоночного фреза Ø10х4 на длину 12 мм.
22.

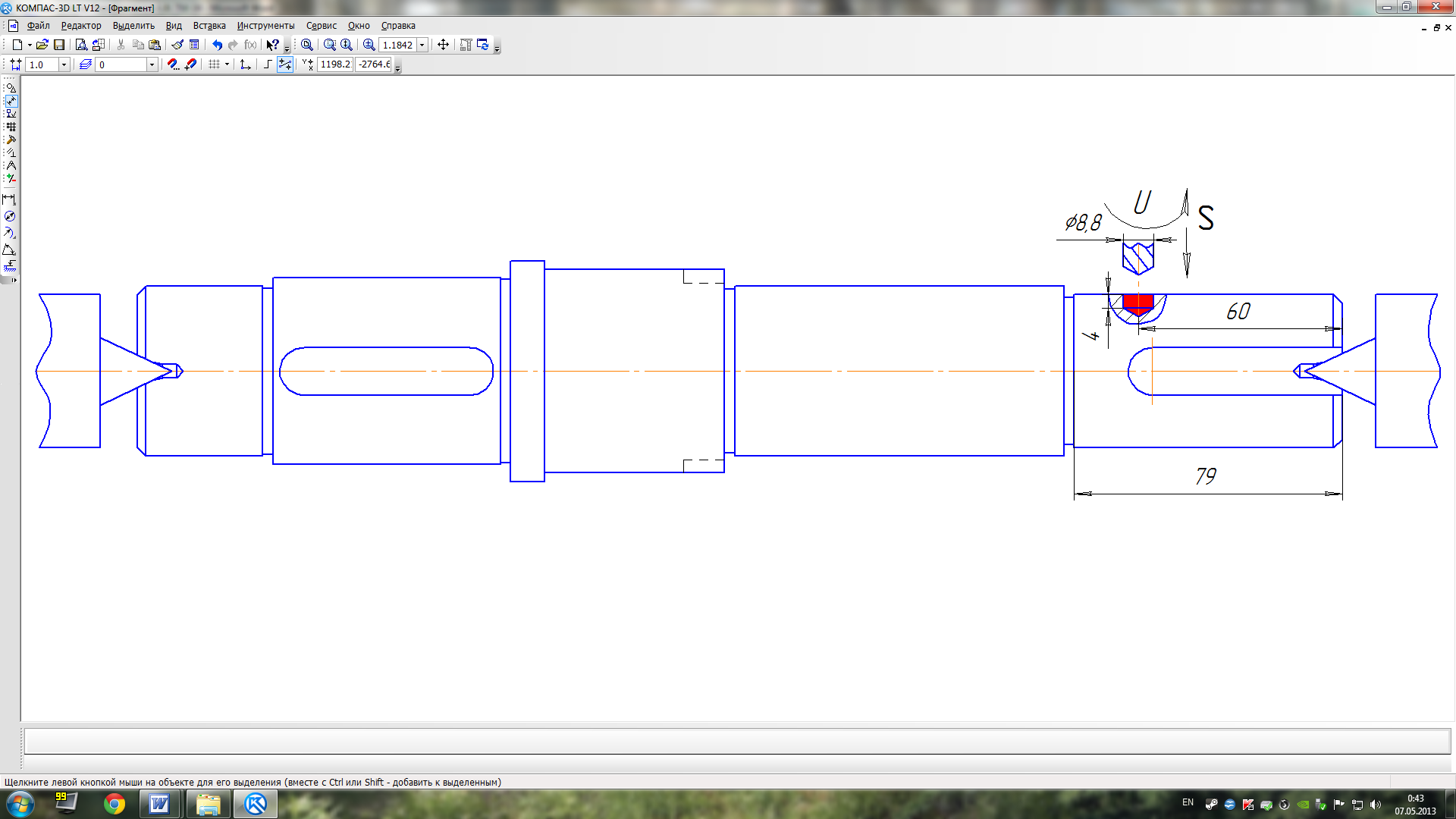

Сверлить отверстие Ø 9 мм из Ø 45k6
мм на длину 60 мм.
