Поворотные устройства камер:
При проектировании системы охранного телевидения необходимо определить какие камеры будут установлены фиксировано, а какие должны будут двигаться/поворачиваться при оценке обстановки на охраняемом объекте.
Фиксированные камеры устанавливаются на кронштейне, при этом используются объективы с фиксированным фокусным расстоянием.
Альтернативой фиксированным камерам являются камеры на поворотных устройствах, с помощью которых можно изменять поле зрения камеры. Такие камеры размещаются на поворачивающейся в двух плоскостях платформе, при этом обычно используются объективы с переменным фокусным расстоянием.
Примеры поворотных устройств представлены на рисунке 2.4. Существуют поворотные устройства с верхним расположением поворотной платформы и с боковой платформой. Они отличаются по величине номинальной нагрузки, которая зависит от центра тяжести нагрузки. В случае поворотных устройств с боковыми платформами центр тяжести располагается ниже, это означает, что из двух типов устройств (при одинаковых электродвигателях и вращающем моменте) боковая платформа имеет большую номинальную нагрузку.

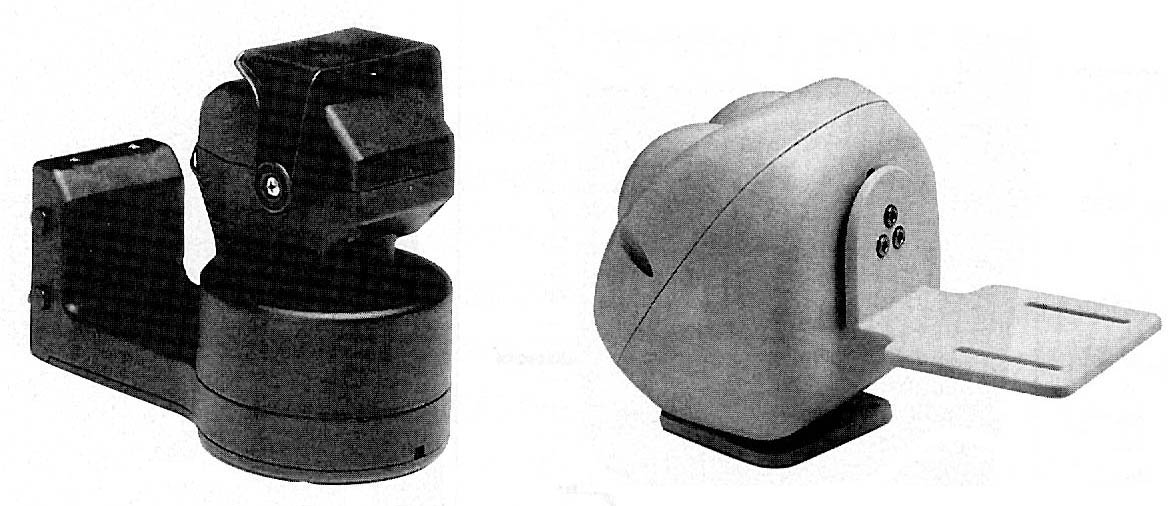

Рисунок 2.4 - Поворотные устройства камер СТН
С точки зрения применения можно выделить два типа поворотных устройств:
- наружные (используемые вне помещений);
- внутренние (используемые внутри помещений).
Наружные поворотные устройства делятся на три категории:
- большой нагрузки (нагрузка выше 35 кг);
- средней нагрузки (нагрузка 10-35 кг);
- малой нагрузки (нагрузка до 10 кг).
Сегодня, когда размеры и масса видеокамер уменьшаются, происходит миниатюризация трансфокаторов и, соответственно, кожухов. Наружные поворотные устройства устойчивы к погодным воздействиям, они тяжелее и прочнее — на них устанавливается тяжелый кожух, в котором могут стоять дополнительные устройства, такие как блок подогрева и вентиляции, стеклоочиститель и устройство искусственной подсветки. Внутренние поворотные устройства обычно меньше и легче, в большинстве случаев они попадают в третью категорию, то есть могут нести не более нескольких килограммов. Поэтому внутренние поворотные устройства часто изготавливают из литой пластмассы, и выглядят они более эстетично, чем уличные.
В большинстве случаев поворотным устройством управляют синхронные электродвигатели 24 В переменного тока. Бывают поворотные устройства с питанием от электросети (220/240 В переменного тока или 110 В переменного тока), но более популярны устройства 24 В из-за фактора безопасности (напряжение меньше 50 В переменного тока для человека безопасно).
Разновидностью поворотных устройств являются так называемые купольные поворотные устройства или даже купольные поворотные камеры (купольные камеры) (Рисунок 2.5).

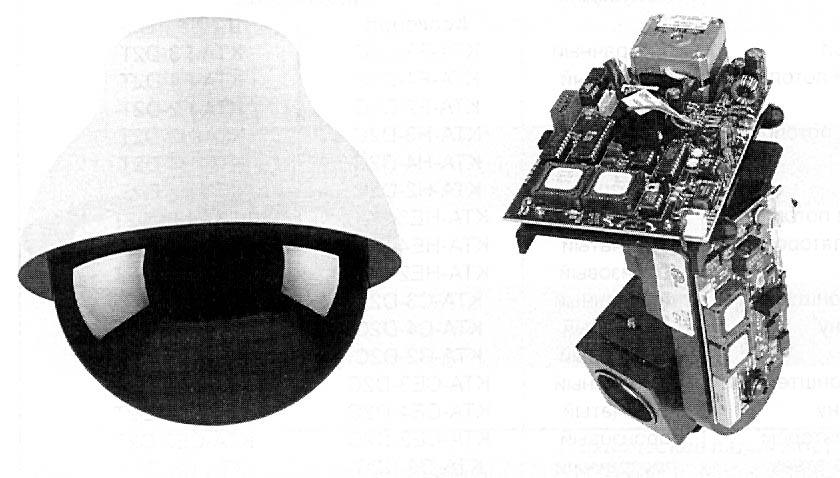

Рисунок 2.5 - Скоростная поворотная камера, содержащая камеру, объектив с автоматической фокусировкой и переменным фокусным расстоянием, поворотный механизм и приемник сигналов удаленного управления.
Они работают так же, как и обычные поворотные устройства, но внутри куполов находятся и механизм поворотного устройства, и управляющая электроника. Заключенные в прозрачные или полупрозрачные сферы или полусферы, такие устройства выглядят вполне приемлемо даже в интерьерах, требующих эстетического подхода. В связи с миниатюризацией камер и объективов поворотные купола тоже становятся меньше в диаметре. Закрывающие камеру сферы могут быть прозрачными или нейтрально-серыми (тонированными). Часто невозможно понять, куда направлена видеокамера, и это является одной из самых важных особенностей скоростных поворотных видеокамер.
