22. Гидратообразование в газопроводах и борьба с ним
Нормальная эксплуатация магистрального газопровода может быть обеспечена при качественной осушке природного газа на промысловых пунктах подготовки. Наличие влаги в газе при некачественном ее отделении часто является причиной образования газовых гидратов. Гидраты газов представляют собой кристаллические соединения, образованные ассоциированными молекулами углеводородов и воды и имеющие строго определенную структуру. Мероприятия по предупреждению образования гидратов
и их разрушению. Подогрев газа выше температуры гидратообразования. Этот способ применяется на газовых промыслах и на ГРС для предупреждения обмерзания трубопроводной арматуры. Снижение давления газа ниже давления равновесного состояния гидратов. Этот метод может применяться в качестве аварийного при закупорке газопровода гидратной пробкой. Осушка газа твердыми и жидкими поглотителями на стадии подготовки газа к транспорту. Ввод ингибиторов гидратообразования в поток транспортируемого газа. Ингибиторы, введенные в поток газа, частично поглощают водяной пар и переводят его в раствор, не образующий гидратов или же образующий их при более низких температурах. В качестве ингибиторов гидратообразования применяется метиловый спирт (метанол СН3ОН), а также растворы диэтилен-гликоля (ДЭГ) и триэтиленгликоля (ТЭГ). Наиболее широко используемым летучим ингибитором является метанол.
23. Состав сооружений и классификация мг.
В состав магистрального газопровода входят следующие основные объекты:
• головные сооружения;
• компрессорные станции;
• газораспределительные станции;
• станции подземного хранения газа;
• линейные сооружения.
На головных сооружениях производится подготовка газа, его учет и компримирование с целью дальнейшей транспортировки. Компрессорные станции (КС) размещаются по трассе газопровода с интервалом80... 120 км и служат для восстановления давления перекачиваемого газа. Газораспределительные станции (ГРС) предназначены для снижения (редуцирования) давления газа до рабочего давления газораспределительной системы потребителейДля сглаживания неравномерности потребления газа крупными населенными пунктами сооружаются станции подземного хранения газа (СПХГ). Для закачки газа в подземное газохранилище СПХГ оборудуется собственной дожимной компрессорной станцией (ДКС). К линейным сооружениям относятся собственно магистральный трубопровод, линейные запорные устройства, узлы очистки газопровода, переходы через искусственные и естественные препятствия, станции противокоррозионной защиты, дренажные устройства, линии технологической связи.
Исходя из величины рабочего давления, магистральные газопроводы подразделяются на два класса:
• 1-й класс — при рабочем давлении свыше 2,5 МПа до 10 МПа включительно;
• 2-й класс — при рабочем давлении свыше 1,2 МПа до 2,5 МПа включительно.
24. Изменение давления по длине газопровода

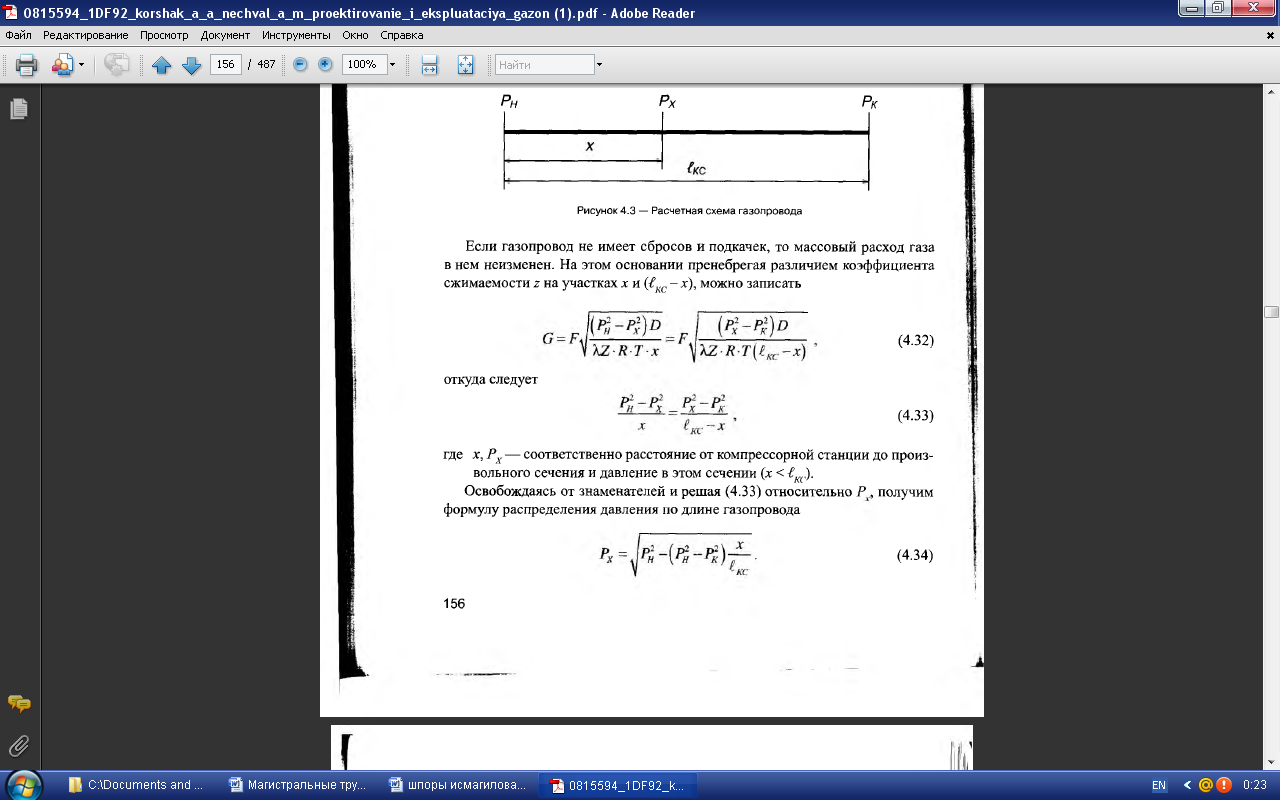

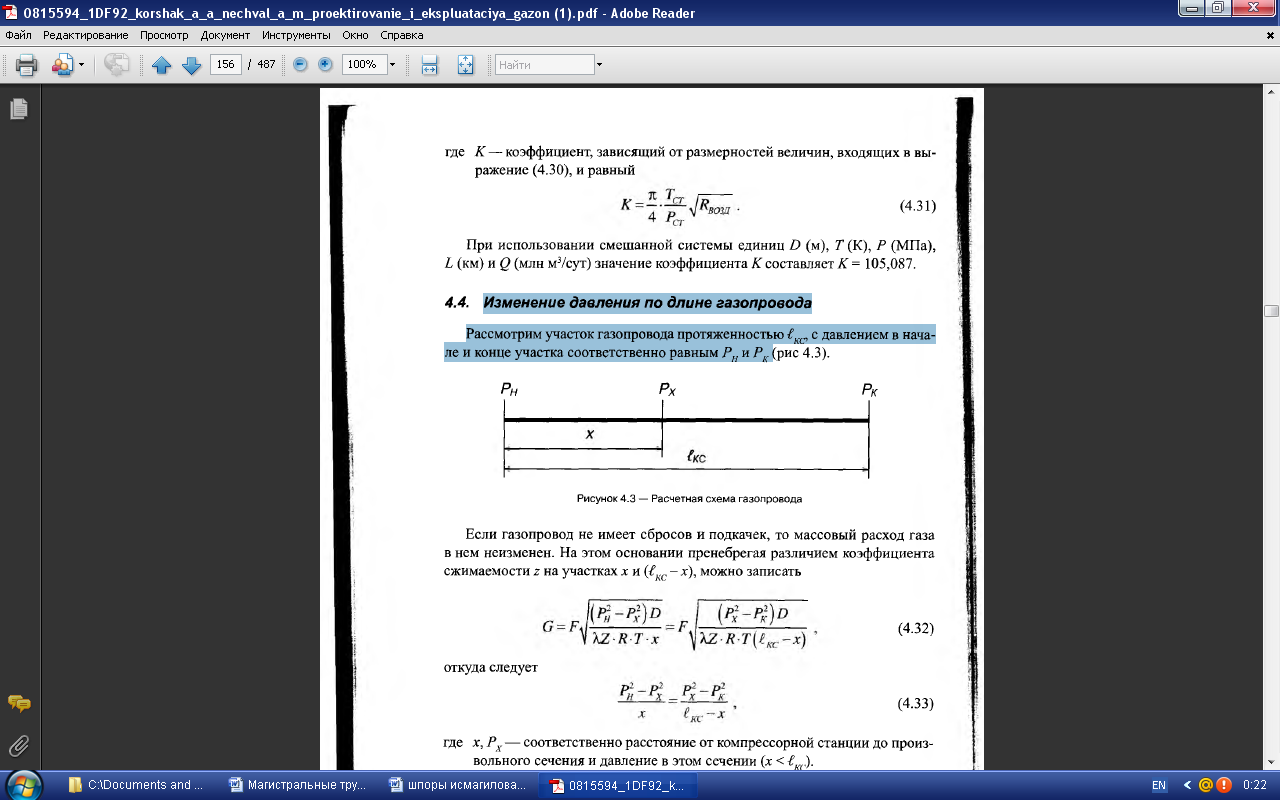

Рассмотрим
участок газопровода протяженностью
€кс, с давлением в начале и конце участка
соответственно равным Рн и Рк

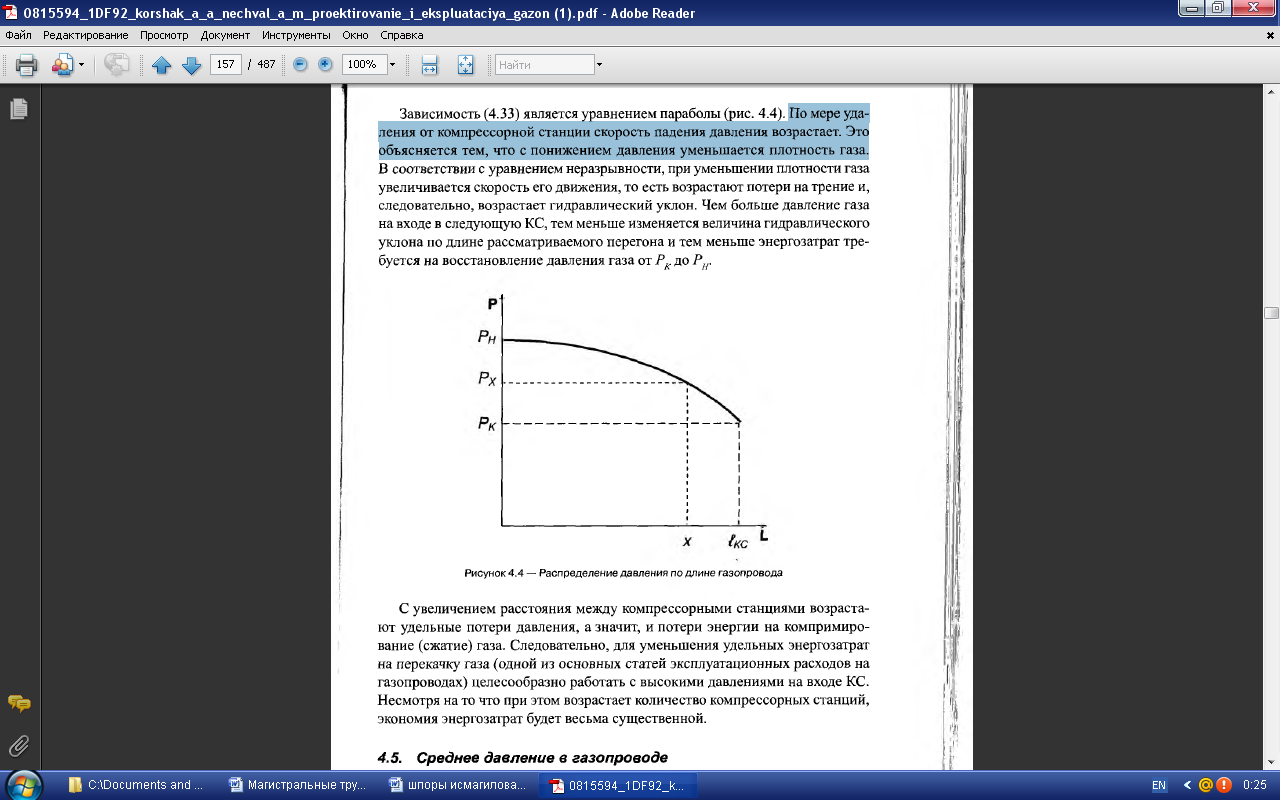

По мере удаления от компрессорной станции скорость падения давления возрастает. Это
объясняется
тем, что с понижением давления уменьшается

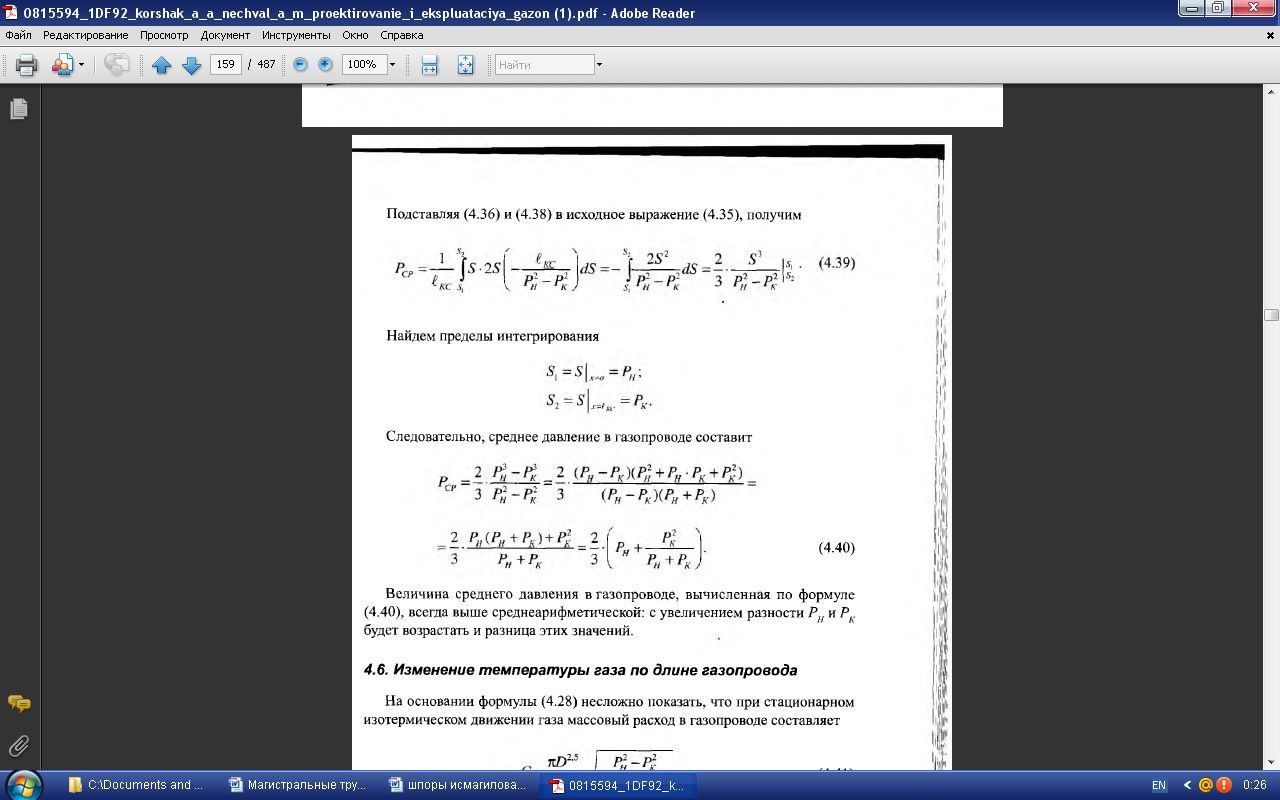

плотность газа. Значение среднего
давления газа необходимо для определения
его физических характеристик, а также
для нахождения количества газа,
находящегося в трубопроводе.
Сила тяжести, которую необходимо преодолеть для перемещения массы газа по восходящему участку, больше силы тяжести, способствующей движению массы газа понисходящему участку. Влияние рельефа следует учитывать в тех случаях, когда на трассе имеются точки, расположенные выше или ниже начального пункта газопровода более чем на 100 м.
