Приложение м

(справочное)

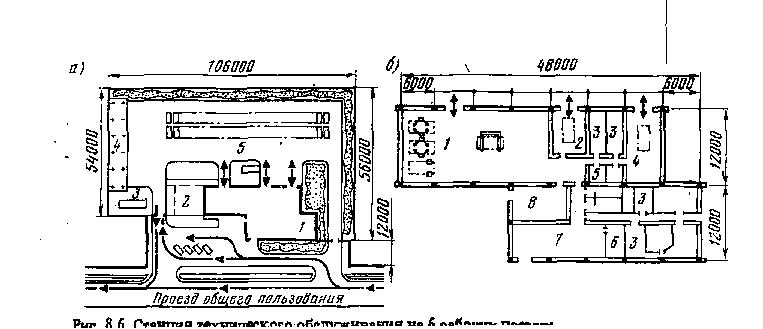

Станция технического обслуживания на 6 рабочих постов

а – генеральный план: 1 – производственный корпус; 2 – площадь для расширения корпуса СТО; 3 – очистные сооружения; 4 – навес для готовых автомобилей на 15 мест; 5 – стоянка автомобилей;

б – план 1-го этажа: 1 – посты ТО, ТР и диагностирования; 2 – мойка; 3 – производственные, технические и бытовые помещения; 4 – пост окраски; 5 – зарядная аккумуляторных батарей; 6 – контора; 7 – клиентская; 8 – склад запчастей

Рисунок М.1 – Генеральный план и план 1-го этажа

139

Приложение н

(справочное)

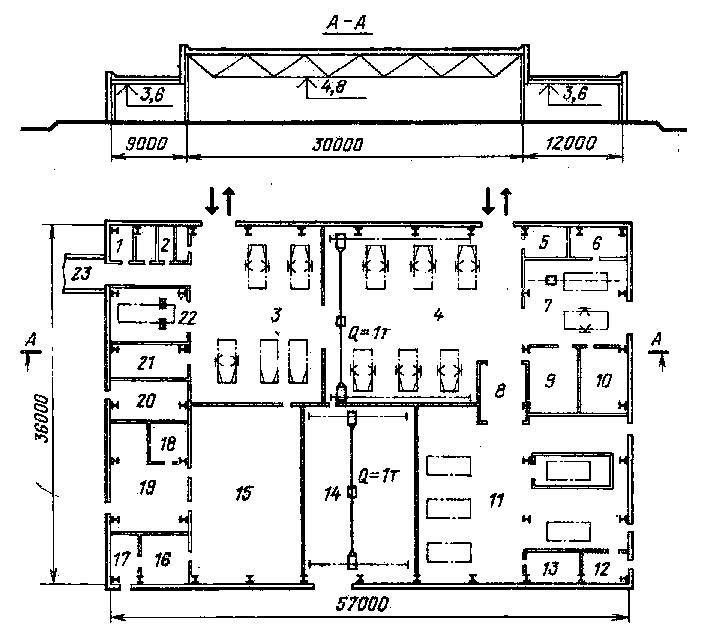

Планировка СТО на 10 рабочих постов

1 – комната мастера; 2 – санузел; 3 – участок приемки, выдачи и срочного ремонта; 4 – посты ТО и ТР; 5 – кладовая снятых с автомобиля деталей; 6 – обойный участок; 7 – сварочно-жестяницкий участок; 8 – тамбур-шлюз; 9 – очистные сооружения окрасочного участка; 10 – венткамера; 11 – окрасочный участок; 12 – краскоприготовительная; 13, 19 – венткамеры; 14 – склад запчастей, агрегатов, материалов и инструментально-раздаточная кладовая; 15 – агрегатно-механический участок; 16 – электротехнический и карбюраторный участок; 17 – аккумуляторный участок; 18 – компрессорная; 20 – склад масел; 21 – шиномонтажный участок; 22 – участок диагностирования автомобилей; 23 – переход в административный корпус

Рисунок Н.1 – Производственный корпус

Приложение п

(справочное)

Станция технического обслуживания на 25 рабочих постов

а

Рисунок П.1 – План 1-го этажа

б

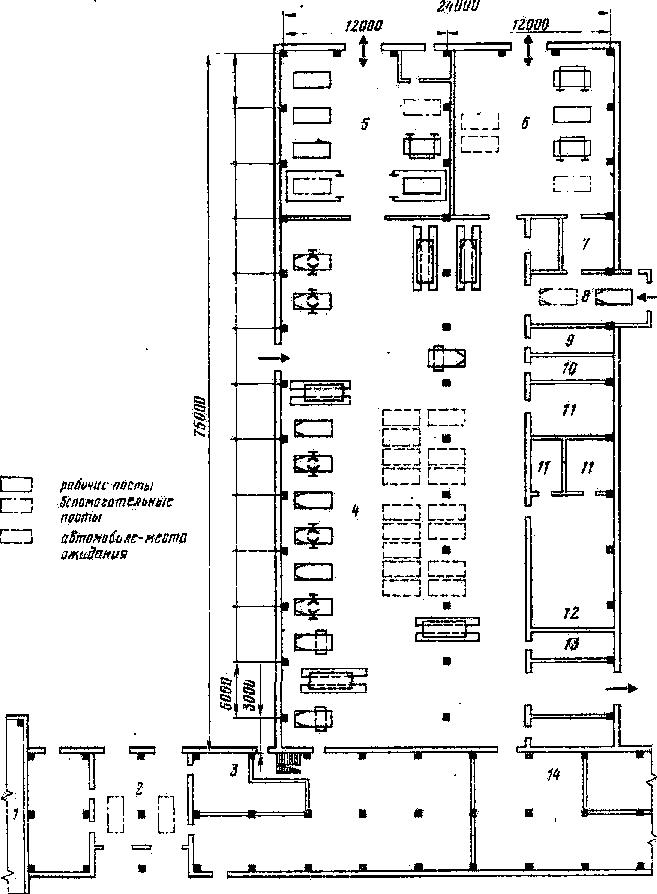

а – план 1-го этажа: 1 – магазин продажи автомобилей; 2 – участок приема и выдачи автомобилей; 3 – клиентская; 4 – посты ТО и ТР; 5 – окрасочный участок; 6 – кузовной участок; 7 – обойный участок; 8 – уборочно-моечный участок; 9 – шиномонтажный участок; 10 – аккумуляторная; 11 – вспомогательные производственные и технические помещения; 12 – агрегатно-механический участок; 13 – электрокарбюраторный участок; 14 – склад запчастей и материалов;

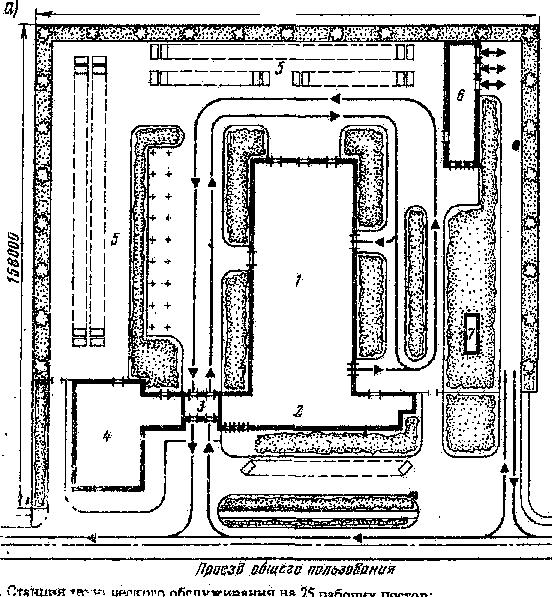

б – генеральный план: 1 – производственная часть; 2 – административно-бытовая часть; 3 – участок приема и выдачи автомобилей; 4 – магазин; 5 – стоянка автомобилей; 6 – здание постов самообслуживания; 7 – очистные сооружения

Рисунок П.2 – Генеральный план

Приложение р

(справочное)

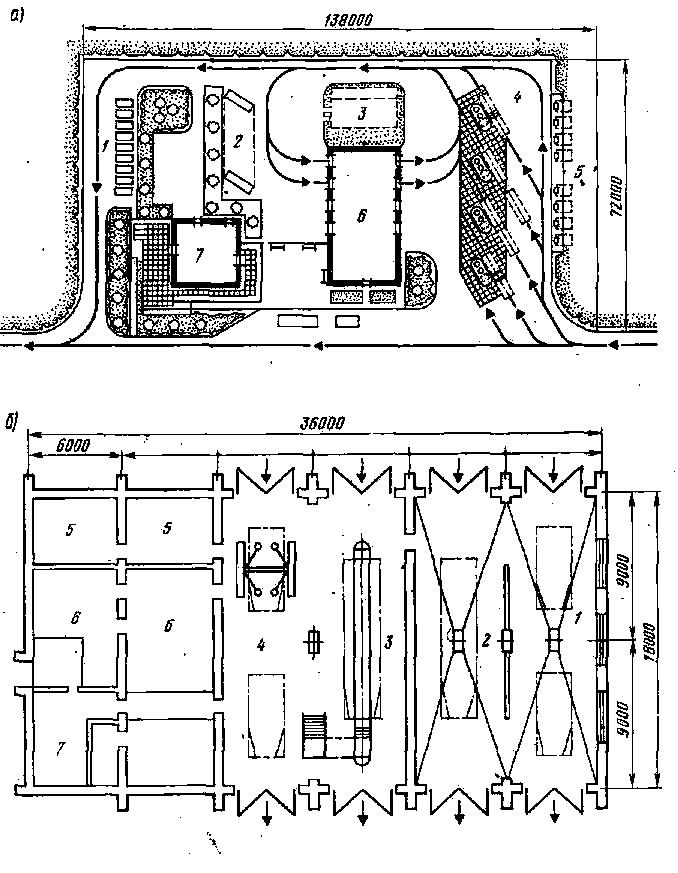

Дорожная СТО на 3 поста в комплексе с АЗС

а – генеральный план: 1 – стоянка легковых автомобилей; 2 – стоянка автомобилей, ожидающих обслуживания; 3 – очистные сооружения; 4 – заправочные островки АЗС; 5 – резервуары топлива; 6 – производственный корпус; 7 – кафетерий;

б – план производственного корпуса: 1 – посты мойки легковых автомобилей; 2 – пост мойки автобусов; 3 – пост ТО и ТР автобусов; 4 – посты ТО и ТР легковых автомобилей; 5 – склады; 6 – бытовые помещения; 7 – клиентская

Рисунок Р.1 – Генеральный план и производственный корпус

Приложение с

а

(справочное)

С

Рисунок С.1 – Производственный корпус

пецавтоцентр ВАЗ’а на 50 рабочих постов автомобилей «Жигули»

б

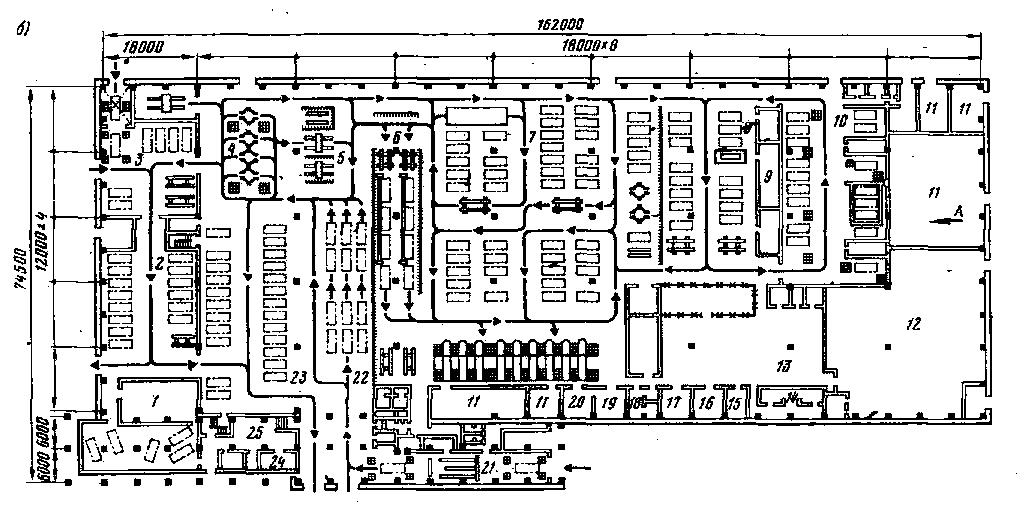

а – планировка производственного корпуса: 1 – магазин продажи автомобилей с салоном; 2 – торговый зал; 3 – участок предпродажной подготовки; 4 – посты смазки; 5 – посты диагностирования; 6 – посты гарантийного обслуживания; 7 – посты ТО и ТР; 8 – участок ремонта кузовов; 9 – обойный участок; 10 – окрасочный участок; 11 – технические помещения; 12 – склад запчастей; 13 – агрегатно-механический участок; 14 – участок испытания двигателей; 15 – медницкий участок; 16 – кузнечно-сварочный участок; 17 – участок ремонта топливной аппаратуры; 18 – аккумуляторный участок; 19 – шиномонтажный участок; 20 – участок ремонта электрооборудования; 21 – посты мойки; 22 – участок приема автомобилей; 23 – участок выдачи автомобилей; 24 – диспетчерская; 25 – клиентская;

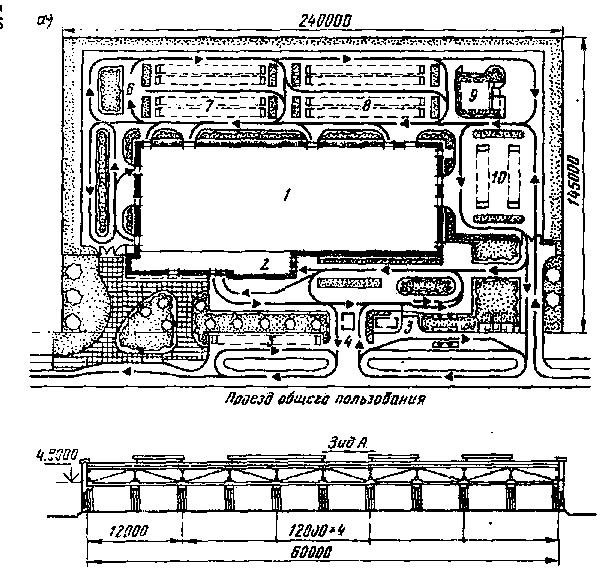

б – генеральный план: 1 – производственный корпус; 2 – административно-бытовой корпус; 3 – АЗС; 4 – КПП; 5 – стоянка легковых автомобилей; 6 – площадка разгрузки новых автомобилей; 7 – стоянка новых автомобилей на 127 автомобиле-мест; 8 – стоянка отремонтированных автомобилей на 124 автомобиле-места; 9 – очистные сооружения; 10 – стоянка автомобилей, поступивших в ремонт, на 57 автомобиле-мест

Рисунок С.2 – Генеральный план
