Приложение в

(справочное)

Планировка АТП на 300 грузовых автомобилей

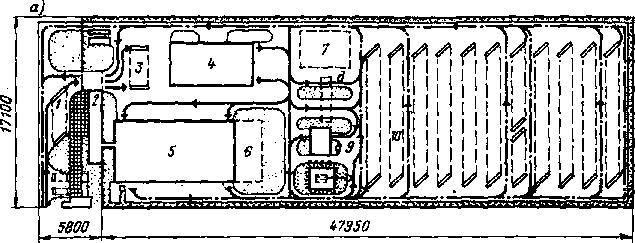

а – генеральный план: 1 – площадка ожидания подвижного состава перед КПП; 2 – административно-бытовой корпус; 3 – площадка ожидания подвижного состава перед ТО и ТР; 4 – корпус ЕО и окрасочных работ; 5 – корпус ТО и ТР; 6 – площадка расширения корпуса ТО и ТР; 7 – площадка газонаполнительной компрессорной станции; 8 – пост выпуска и аккумулирования СПГ; 9 – пост слива газа; 10 – площадка открытого хранения подвижного состава;

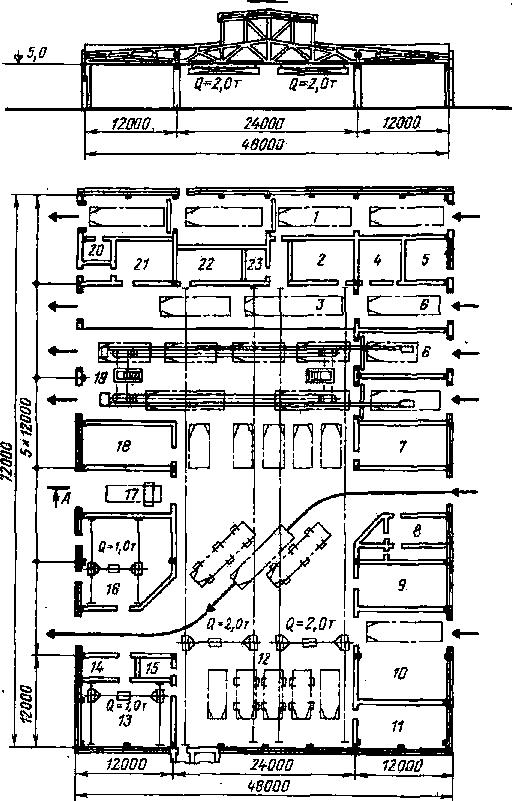

б – производственный корпус ТО и ТР; 1 – тепловой участок; 2 – пост ТР автопоездов; 3 – пост шиномонтажных работ; 4 – поты ТР; 5 – шиномонтажный и вулканизационный участок; 6 – склад шин; 7 – склад запчастей, агрегатов и материалов; 8 – участок подготовки производства; 9 – посты ТО-2; 10 – пост Д-2; 11 – тепловой пункт; 12 – трансформаторная; 13 – изготовление нестандартного оборудования; 14 – компрессорная; 15 – санузел; 16 – ОГМ; 17 – инструментальная кладовая; 18 – посты ТО-1; 19 – посты Д-1; 20 – склад масел с насосной; 21 – деревообрабатывающий и обойный участок; 22 – испытательная станция; 23 – агрегатный участок; 24 – мойка агрегатов; 25 – ремонт приборов системы питания; 26 – ремонт газовой аппаратуры; 27 – электротехнический участок; 28 – аккумуляторный участок; 29 – кислотная; 30 – зарядная

125

Р

127

исунок В.1 – Генеральный план и корпус ТО и ТР

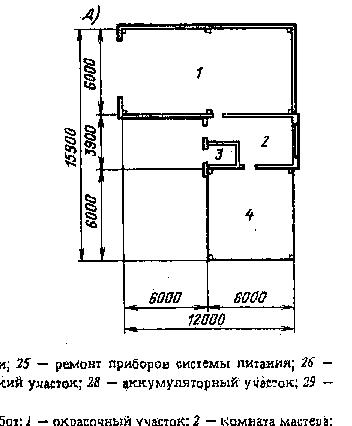

в – производственный корпус ЕО и окрасочных работ: 1 – окрасочный участок; 2 – комната мастера; 3 – очистительные сооружения; 4 – электрощитовая; 5 – краскоприготовительная; 6 – кладовая лакокрасочных материалов; 7 – насосная; 8 – компрессорная; 9 – пост нанесения антикоррозионного покрытия; 10 – станция автоматического пожаротушения; 11 – склад масел; 12 – насосная; 13 – посты ЕО; 14 – посты мойки; 15 – санузел; 16 – бытовые помещения; 17 – очистные сооружения мойки;

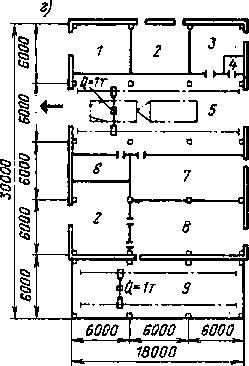

г – пост газа: 1 – стоянка электротранспорта; 2 – венткамера; 3 – электрощитовая; 4 – санузел; 5 – пост снятия и установки газовых баллонов; 6 – тепловой пункт; 7 – участок дегазации баллонов; 8 – насосно-компрессорная станция; 9 – навес для складирования баллонов после промывки;

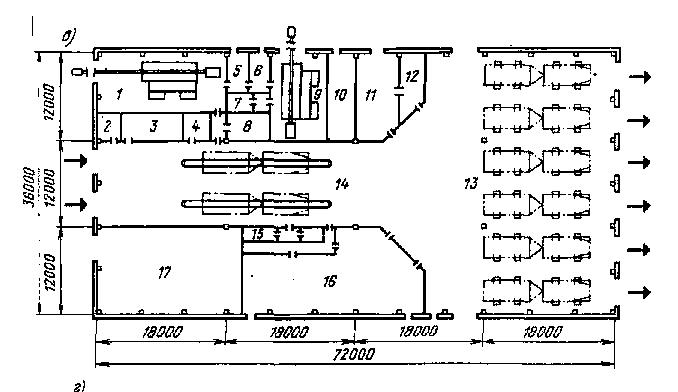

д – пост выпуска и аккумулирования СПГ: 1 – навес для секций газовых баллонов; 2 – операторская; 3 – тепловой пункт; 4 – навес для автомобилей

Рисунок В.2 – Производственный корпус ЕО и пост выпуска и аккумулирования СПГ

Приложение г

(справочное)

П ланировка АТП на 450 грузовых автомобилей

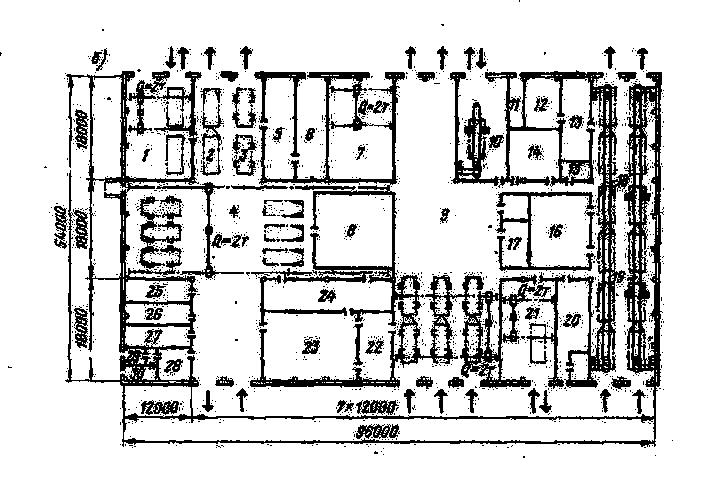

1 – окрасочный участок; 2 – трансформаторная подстанция; 3 – посты Д-1; 4 – санузлы; 5 – компрессорная; 6 – посты ожидания; 7 – деревообрабатывающий и обойный участок; 8 – аккумуляторный участок; 9 – электрокарбюраторный участок; 10 – тепловой участок; 11 – слесарно-механический участок; 12 – посты ТР; 13 – агрегатный участок; 14 – участок мойки агрегатов и деталей; 15 – промежуточная кладовая; 16 – склад запчастей, агрегатов и материалов; 17 – пост Д-2; 18 – шиномонтажный участок; 19 – посты ТО-1 и ТО-2; 20 – краскоприготовительная; 21 –склад смазочных материалов; 22 – участок ОГМ; 23 – электрощитовая

Рисунок Г.1 – Производственный корпус
