Размещено на http://www.allbest.ru/

1. Расшифровать марки: кч 60–3, 9хс, 10 сп, 14г2аф, бСт4, сч-45

КЧ 60–3 – ковкий чугун с временным сопротивлением при растяжении 600 МПа и относительным удлинением 3%.

9ХС – сталь инструментальная легированная с содержанием углерода 0,9%; содержанием хрома до 1,5%; содержанием кремния до 1,5%.

10 сп – сталь углеродистая качественная конструкционная, низкоуглеродистая с содержанием углерода 0,1%, спокойная по степени раскисления.

14Г2АФ – сталь конструкционная низколегированная для сварных конструкций с содержанием углерода 0,14%; марганца до 2%; азота и ванадия до 1,5%.

БСт4 – сталь углеродистая обыкновенного качества с содержанием углерода 0,4%, группы Б (поставка по химическому составу).

СЧ-45 – серый чугун с временным сопротивлением при растяжении 450 МПа.

2. Заполнить таблицу (по справочнику):

№ п/п	Марка сплава	Примечание
1	КЧ 60–3	Для изготовления деталей, работающих при низких статических нагрузках (гайки, фланцы, муфты).
2	9ХС	Назначение – сверла, развертки, метчики, плашки, гребенки, фрезы, машинные штампели, клейма для холодных работ. Ответственные детали, материал которых должен обладать повышенной износостойкостью, усталостной прочностью при изгибе, кручении, а также упругими свойствами.
3	10 сп	Применяется для изготовления различных машин и механизмов.
4	14Г2АФ	Назначение – металлоконструкции для промышленных зданий, подкрановые фермы для мостовых кранов.
5	БСт4	Применяют в строительстве, для деталей машин, станков, автомобилей и тракторов, труб разного назначения при сравнительно неответственном назначении конструкций и деталей.
6	СЧ-45	Наиболее ответственное тяжелонагруженное литье с массивными стенками.

3. Заполнить таблицу:

Марка сплава		Механические свойства				Массовая доля элементов в%
		σв(МПа)	НВ	δ(%)	С		Si	Mn	S	P	Прочтение
Чугуны	СЧ-45	450	229–289	-	2,5–2,7		2,5–2,9	0,2–0,4	0,02	0,02	Серый чугун
	КЧ 60–3	600	269	3	2,3–3,1		0,7–1,5	0,3–1,0	0,12	0,18	Ковкий чугун
Стали	9ХС	590–690	197–241	26	0,85–0,95		1,2–1,6	0,3–0,6	0,03	0,03	Сталь инструментальная легированная
	14Г2АФ	540	350–390	20	0,12–0,18		0,3–0,6	1,2–1,6	0,04	0,035	Сталь конструкционная низколегированная
	10 сп	330	143	31	0,07–0,14		0,17–0,37	0,35–0,65	0,04	0,035	Сталь углеродистая качественная
	БСт4	≈410–530*	≈152*	≈23*	0,18–0,27		0,12–0,3	0,4–0,7	0,04	0,05	Сталь углеродистая обыкновенного качества

*Для стали группы Б гарантированной характеристикой является химический состав.

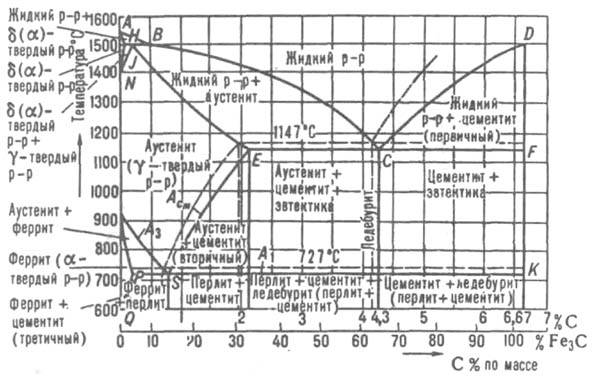

4. Нарисовать диаграмму Fe – Fe₃C. Списать что такое феррит, аустенит, цементит, ледебурит, перлит

Фазовое состояние железоуглеродистых сплавов в зависимости от состава и температуры описывается диаграммами стабильного (Fe – C) и метастабильного (Fe – Fe₃C) равновесия, которые позволяют определить температурные интервалы деформации, литья и ряда процессов термической обработки.

Различают три твердых раствора углерода в железе: α-раствор (феррит), γ-раствор (аустенит), и δ-раствор (δ-феррит).

Феррит – твердый раствор углерода и других элементов в α-железе. Различают высокотемпературный феррит, обозначаемый δ-феррит и низкотемпературный α – феррит. Кристаллическая решетка ОЦК. Твердость по Бринеллю: 80 НВ.

Аустенит – твердый раствор углерода и других элементов в γ-железе. Кристаллическая решетка ГЦК. Твердость по Бринеллю: 170–200 НВ.

Цементит – карбид железа Fe₃C. В присутствии примесей образуется легированный цементит, например (FeMn)₃C. Кристаллическая решетка орторомбическая. Твердость по Бринеллю: 850–1000 НВ.

Ледебурит – эвтектическая структура, состоящая из аустенита (после охлаждения до t<A₁ – перлита) и цементита.

Перлит – эвтектоидная или квазиэвтектоидная структура, состоящая из феррита и цементита, имеющих пластинчатую форму. Во многих случаях получают зернистый перлит, когда зерна цементита расположены в ферритной матрице.
