2.6 Характеристики тиристорного преобразователя
Расчёт и построение регулировочных и внешних характеристик
При линейном опорном напряжении ЭДС тиристорного преобразователя
,
по которому рассчитаны регулировочные характеристики выпрямительных групп.
Данные расчётов
представлены в таблице 2.4, а на рисунке
2.5 – регулировочные характеристики
.
Максимальная ЭДС тиристорного преобразователя с точки зрения безопасного инвертирования при αmax = 160˚ составляет
.
Коэффициент усиления тиристорного преобразователя определим по формуле
,
используя зависимость (рисунок 2.5).

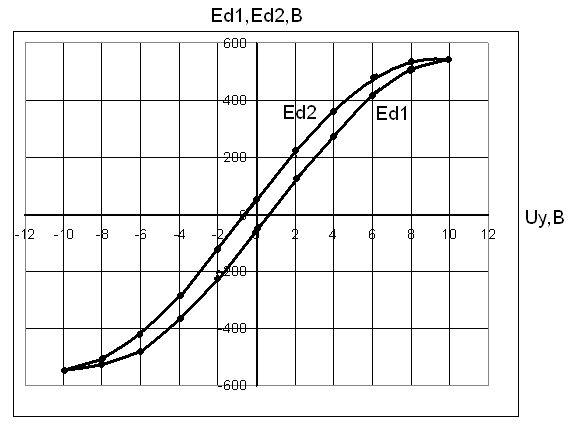

Рисунок 2.5 – Регулировочные характеристики тиристорного преобразователя
Внешняя характеристика
тиристорного преобразователя
при
α = const (одной выпрямительной
группы) в режиме непрерывного тока в
соответствии со схемой замещения
реверсивного тиристорного преобразователя,
представленной на рисунке 2.6, может быть
представлена следующим уравнением
,
где
-
для мостовой схемы выпрямления;
-
активное сопротивление фазы трансформатора;
-
индуктивное сопротивление фазы
трансформатора.
.

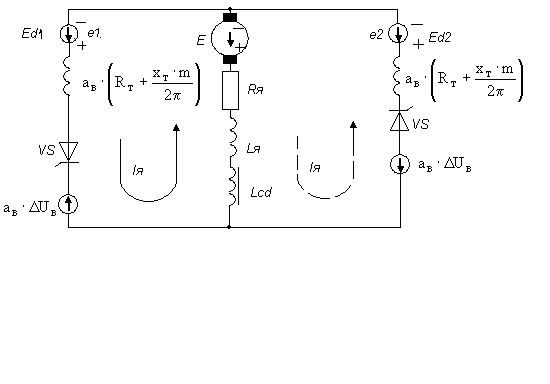

Рисунок 2.6 – Схема замещения реверсивного тиристорного преобразователя при работе на якорь двигателя.
При
в граничном режиме
.
В прерывистом режиме напряжение и ток определяются по следующим формулам
;
При λ = 0
(
)
П
ри
По приведенным формулам рассчитаны зависимости (табл.2.5) при различных α = 15˚, 30˚, 60˚, 75˚, 90˚, 120˚, 135˚, 160˚, которые представлены на рисунке 2.7.
Таблица 2.5 -
Зависимость
.
α=15 град Idгр.=6,47 |
||||||||||
λ,град |
0 |
45 |
50 |
55 |
60 |
|
|
|
|
|
Id, A |
0 |
1,44 |
2,62 |
4,34 |
6,47 |
50 |
100 |
400 |
800 |
1200 |
Ud, В |
580 |
560,5 |
553,4 |
544,9 |
535,2 |
503,9 |
502,2 |
491,8 |
478 |
464,2 |
α=30 град Idгр.=12,5 |
||||||||||
λ,град |
0 |
45 |
50 |
55 |
60 |
|
|
|
|
|
Id,A |
0 |
4,27 |
6,44 |
9,33 |
12,5 |
50 |
100 |
400 |
800 |
1200 |
Ud,В |
580 |
522,2 |
509,1 |
494,9 |
479,6 |
451,2 |
449,5 |
439,1 |
425,3 |
411,5 |
α=45 град Idгр.=17,7 |
||||||||||
λ,град |
0 |
45 |
50 |
55 |
60 |
|
|
|
|
|
Id,A |
0 |
6,79 |
9,79 |
13,65 |
17,7 |
50 |
100 |
400 |
800 |
1200 |
Ud,В |
560 |
448,4 |
430,3 |
411,3 |
391,6 |
367,3 |
365,6 |
355,3 |
341,5 |
327,7 |
α=60 град Idгр.=21,6 |
||||||||||
λ,град |
0 |
45 |
50 |
55 |
60 |
|
|
|
|
|
Id,A |
0 |
8,84 |
12,48 |
17,04 |
21,6 |
50 |
100 |
400 |
800 |
1200 |
Ud,В |
502 |
344 |
322,2 |
299,8 |
276,9 |
258,1 |
256,4 |
246 |
232,2 |
218,4 |
α=75 град Idгр.=24,1 |
||||||||||
λ,град |
0 |
45 |
50 |
55 |
60 |
|
|
|
|
|
Id,A |
0 |
10,3 |
14,32 |
19,27 |
24,1 |
50 |
100 |
400 |
800 |
1200 |
Ud,В |
410 |
216,3 |
192,1 |
167,7 |
143,3 |
130,8 |
129,1 |
118,7 |
104,9 |
91,16 |
Продолжение таблицы 2.5
α=90 град Idгр.=25 |
||||||||||
λ,град |
0 |
45 |
50 |
55 |
60 |
|
|
|
|
|
Id,A |
0 |
11,05 |
15,18 |
20,18 |
25 |
50 |
100 |
400 |
800 |
1200 |
Ud,В |
290 |
73,7 |
48,9 |
24,3 |
0 |
-5,72 |
-7,45 |
-17,8 |
-31,6 |
-45,4 |
α=120 град Idгр.=21,6 |
||||||||||
λ,град |
0 |
45 |
50 |
55 |
60 |
|
|
|
|
|
Id,A |
0 |
10,3 |
13,81 |
17,92 |
21,6 |
50 |
100 |
400 |
800 |
1200 |
Ud,В |
0 |
-216,3 |
-237,4 |
-257,6 |
-266,9 |
-269,5 |
-271,2 |
-281,6 |
-295,4 |
-309,2 |
α=135 град Idгр.=17,7 |
||||||||||
λ,град |
0 |
45 |
50 |
55 |
60 |
|
|
|
|
|
Id,A |
0 |
8,84 |
11,67 |
14,89 |
17,7 |
50 |
100 |
400 |
800 |
1200 |
Ud,В |
-150 |
-344 |
-361,1 |
-366,9 |
-371,6 |
-378,8 |
-380,5 |
-390,9 |
-404,7 |
-418,5 |
α=160 град Idгр.=8,55 |
||||||||||
λ,град |
0 |
45 |
50 |
55 |
60 |
|
|
|
|
|
Id,A |
0 |
5,15 |
6,44 |
7,73 |
8,55 |
50 |
100 |
400 |
800 |
1200 |
Ud,В |
-372 |
-501,3 |
-509,1 |
-510,5 |
-512,4 |
-521,5 |
-523,2 |
-525,6 |
-527,4 |
-541,2 |

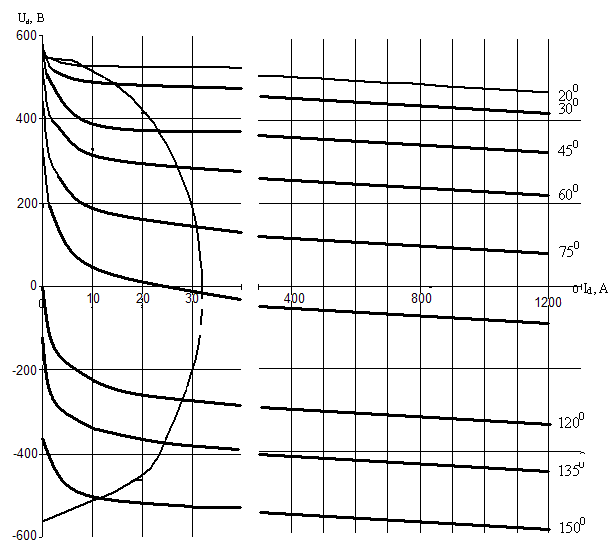

Рисунок 2.7 – Внешние характеристики тиристорного преобразователя
