5. Теплотехнический расчет ограждающих конструкций.

По СНиПу 23-01-99 «СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ» находим климатические параметры холодного периода года для г. Новосибирск.

Продолжительность отопительного периода:

Z_ht = 230 сут. (со средней суточной температурой воздуха ≤ 8 °С)

Средняя температура отопительного периода:

t_ht = –8,7°C (со средней суточной температурой воздуха ≤ 8 °С)

Температура наиболее холодной пятидневки (обеспеченностью 0, 92):

t_ext = –39°C

Расчетные параметры внутреннего воздуха:

По ГОСТу 30494-96 «ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ. ПАРАМЕТРЫ И КРОКЛИМАТА В ПОМЕЩЕНИЯХ» находим:

Оптимальные температуры воздуха для:

жилых комнат: t_int = 21°C

относительная влажность = 45- 30 %

кухни: t_int = 19°C

относительная влажность = 45- 30 %

лестничных клеток: t_int = 16°C

относительная влажность = 45- 30 %

По СНиПу 23-02-2003 «ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ» находим:

Температура внутреннего воздуха всего дома принимаем по жилой комнате t_int = 21 ^оС;

Средняя температура отопительного периода t_ht= -8,7 ^оС;

Продолжительность отопительного периода z_ht=230;

D_d = (21+8,7)х 230 = 6831 градусосуток

где , - коэффициенты, значения которых следует принимать по данным таблицы 4 для соответствующих групп зданий.

Значения коэффициентов a и b:

Стены: а = 0,00035

b = 1,4

Перекрытия чердачные, над

неотапливаемыми подпольями

и подвалами: а = 0,00045

b = 1,9

Стены:

R_req = 3,8 м² × ^о С/Вт

Перекрытия чердачные, над неотапливаемыми подпольями и подвалами:

R_req = 4,9 м² × ^о С/Вт

Определение толщины ограждающих конструкций.

Расчет наружной стены

Термическое сопротивление R, м²°С/Вт, однородного слоя многослойной ограждающей конструкции, а также однослойной ограждающей конструкции следует определять по формуле:

R = /,

где  - толщина слоя, м;

 - расчетный коэффициент теплопроводности материала слоя, Вт/(м С), принимаемый по приложению Д СП 23-101-2004

R_k = R₁ + R₂ + ... + R_n + R_a.l,

R_o = R_si + R_k + R_se,

R_o =1/_int+1/_ext+₁/₁+₂/₂+₃/₃,

_ext = 23 Вт/м²×^оС (из СП 23-101-2004 табл. 8)

_int = 8,7 Вт/м²×^оС(по СНиП 23-02-2003 табл.7)

коэффициент теплоотдачи поверхностей для условий холодного периода.

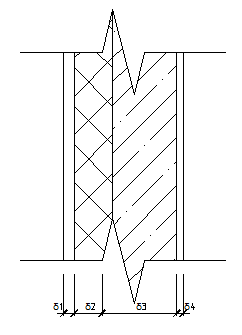

Стена – железобетонная монолитная, внутренняя облицовка – штукатурка, внешняя – вентилируемый фасад с облицовкой натуральным камнем.

λ ₁ (известняк) = 0,93 Вт/(м·°С)

δ1 =0,03 м

R₃ =0,03/0,93 = 0,0323 м2 °С /Вт

λ₃ (ж/б) = 1,69 Вт/(м°С)

δ₃ =0,3 м

R₃ =0,3/1,69 = 0,1775 м2 °С /Вт

λ₄ (штукатурка) = 0,76 Вт/(м°С)

δ₄ =0,03 м

R₄ =0,03/0,76 = 0,0395 м2 °С /Вт

R_o =1/_int+1/_ext+₁/₁+₂/₂+₃/₃+₄/₄,

Производим расчет относительно толщины слоя утеплителя

λ₂ (утеплитель ROCKWOOL ) = 0,042 Вт/(м·°С)

δ₂ = ?

R₂ = ?/0,042 м² °С /Вт

3,83 = 1/8,7 +1/23 + 0,03/0,76+ δ₂/0,042 + 0,3/1,69

δ₂ = 0,14 м - принимаем толщину утеплителя 145 мм

R_ф = 1/8,7+1/23+0,03/0,93+0,3/1,69+0,14/0,042 = 3,7

R_ф<R_req - условие теплотехнического расчета не выполнено, поэтому принимаем толщину утеплителя 0,15 мм

R_ф = 1/8,7+1/23+0,03/0,93+0,3/1,69+0,15/0,042 = 3,9

R_ф>R_req - условие теплотехнического расчета выполнено

δ₀=0,51 м ,принимаем 510 мм – толщина стены

k = 1/ R_ф

k = 1/3,9= 0,25
