3Вопрос

Погрешность измерения - оценка отклонения измеренного значения величины от её истинного значения. Погрешность измерения является характеристикой (мерой)точности измерения

Выделяют следующие виды погрешностей:

Абсолютная погрешность – это значение, вычисляемое как разность между значением величины, полученным в процессе измерений, и настоящим (действительным) значением данной величины.

Абсолютная погрешность меры – это значение, вычисляемое как разность между числом, являющимся номинальным значением меры, и настоящим (действительным) значением воспроизводимой мерой величины.

Относительная погрешность – это число, отражающее степень точности измерения.

Приведенная погрешность – это значение, вычисляемое как отношение значения абсолютной погрешности к нормирующему значению.

Инструментальная погрешность – это погрешность, возникающая из-за допущенных в процессе изготовления функциональных частей средств измерения ошибок.

Методическая погрешность – это погрешность, возникающая по следующим причинам:

1. неточность построения модели физического процесса, на котором базируется средство измерения;

2. неверное применение средств измерений.

Субъективная погрешность – это погрешность возникающая из-за низкой степени квалификации оператора средства измерений, а также из-за погрешности зрительных органов человека, т. е. причиной возникновения субъективной погрешности является человеческий фактор.

Статическая погрешность – это погрешность, которая возникает в процессе измерения постоянной (не изменяющейся во времени) величины.

Динамическая погрешность –это погрешность, численное значение которой вычисляется как разность между погрешностью, возникающей при измерении непостоянной (переменной во времени) величины, и статической погрешностью (погрешностью значения измеряемой величины в определенный момент времени).

Аддитивная погрешность – это погрешность, возникающая по причине суммирования численных значений и не зависящая от значения измеряемой величины, взятого по модулю (абсолютного).

Мультипликативная погрешность – это погрешность, изменяющаяся вместе с изменением значений величины, подвергающейся измерениям.

Систематическая погрешность – это составная часть всей погрешности результата измерения, не изменяющаяся или изменяющаяся закономерно при многократных измерениях одной и той же величины.

Случайная погрешность – это составная часть погрешности результата измерения, изменяющаяся случайно, незакономерно при проведении повторных измерений одной и той же величины.

4 Вопрос

Измерение расхода методом постоянного перепада давления

Расходомеры постоянного перепада давления также называют расходомерами обтекания, к ним относятся ротаметры, поршневые и поплавковые расходомеры. В приборах этого типа в зависимости от величины измеряемого расхода изменяется площадь отверстия истечения, а перепад давления до и после отверстия истечения остается постоянным. Противодействующей силой является сила тяжести чувствительного элемента, выполняемого в виде поплавка или поршня. Ротаметры, широко применяемые в лабораторных и промышленных условиях, предназначены для измерения плавно меняющегося объёмного расхода однородных потоков чистых и слабозагрязненных жидкостей и газов с дисперсными включениями инородных частиц. Они применяются так же в качестве индикаторов расхода среды в газоанализаторах и других приборах.

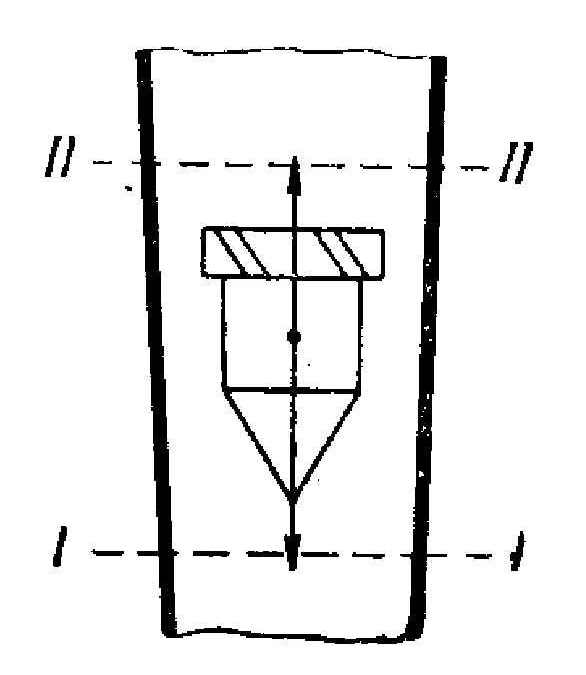

Ротаметр состоит из конической, расширяющейся кверху, чаще всего стеклянной (для прозрачной среды) или металлической трубки с поплавком. На поверхности поплавка сделаны винтовые канавки для его вращения вокруг своей оси за счет относительного перемещения потока; благодаря этому поплавок не касается стенок трубки, что исключает влияние сил трения на высоту его расположения.  Под действием потока жидкости или газа поплавок вертикально перемещается, одновременно приходит во вращательное движение, и центрируется в середине потока. По перемещению поплавка ротаметра вдоль его шкалы, нанесенной на конусной стеклянной трубке, судят об объёмном расходе в единицу времени (л/ч, м³/ч). Существуют ротаметры, у которых поплавок не совершает вращательного движения.  Поток жидкости или газа, протекающий снизу вверх в конусной трубке ротаметра (рис. 1.1), поднимает поплавок до тех пор, пока площадь кольцевого отверстия F_к между поплавком и внутренней поверхностью конусной трубки не достигнет такого размера, при котором действующие на поплавок силы уравновешиваются. При достижении равновесия сил поплавок устанавливается на высоте, соответствующей определенному значению расхода.
