4 Вопрос
Для устранения большей части возникающих в работе оборудования КИП неисправностей слесарь КИП и А (дежурный) должен постоянно иметь при себе следующий минимальный набор инструмента и материалов.
Ответки шлицевые - 2...3 шт
Отвертки крестообразные - 2 шт
Пассатижи - 1 шт
Бокорезы - 1 шт
Нож монтажный - 1 шт
Мультиметр цифровой поверенный - 1 шт
Ключ раздвижной (шведик) - 2 шт
Набор ключей торцевый Г-образных шестигранных - 1 набор
Фонарик - 1 шт
Маркеры перманентные, диаметр пера 1.0 мм и 2.0 мм
Изоляционная лента
Хомуты пластиковые
Фум-лента
Прокладки паронитовые или фторопластовые под штуцера датчиков с резьбой М20х1.5 и G1/2”.
Чистый обтир (ткань х/б)
Сумка для переноски инструмента - 1 шт
Весь остальной инструмент и оборудование может храниться в мастерской КИП и использоваться для выполнения работ по ремонту оборудования в случае необходимости.
5 Вопрос
Защитное заземление – преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус и по другим причинам (индуктивное влияние соседних токоведущих частей, вынос потенциала, разряд молнии и т. п.).
Назначение защитного заземления — устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.
Защитное заземление следует отличать от других видов заземления, например, рабочего заземления и заземления молниезащиты.
Рабочее заземление — преднамеренное соединение с землей отдельных точек электрической цепи, например нейтральных точек обмоток генераторов, силовых и измерительных трансформаторов, дугогасящих аппаратов, реакторов поперечной компенсации в дальних линиях электропередачи, а также фазы при использовании земли в качестве фазного или обратного провода. Рабочее заземление предназначено для обеспечения надлежащей работы электроустановки в нормальных или аварийных условиях и осуществляется непосредственно (т. е. путем соединения проводником заземляемых частей с заземлителем) или через специальные аппараты — пробивные предохранители, разрядники, резисторы и т. п.
Заземление молниезащиты — преднамеренное соединение с землей молниеприемников и разрядников в целях отвода от них токов молнии в землю.
Принцип действия защитного заземления — снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус и другими причинами. Это достигается путем уменьшения потенциала заземленного оборудования (уменьшением сопротивления заземлителя), а также путем выравнивания потенциалов основания, на котором стоит человек, и заземленного оборудования (подъемом потенциала основания, на котором стоит человек, до значения, близкого к значению потенциала заземленного оборудования).
Билет 9
1Вопрос
А́втотрансформа́тор - вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, и имеют за счёт этого не только магнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения.
Преимуществом автотрансформатора является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию - это особенно существенно, когда входное и выходное напряжения отличаются незначительно. Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью.
Принцип действия

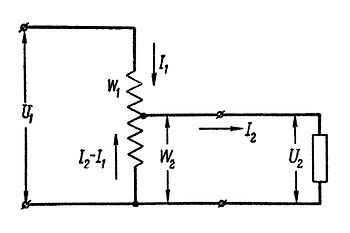

Предположим,
что источник электрической энергии
(сеть
переменного тока)
подключен к виткам
обмотки автотрансформатора,
а потребитель - к некоторой части
этой обмотки
.
При прохождении переменного тока по обмотке автотрансформатора возникает переменный магнитный поток, индуктирующий в этой обмотке электродвижущую силу, величина которой прямо пропорциональна числу витков обмотки.
Следовательно,
если во всей обмотке автотрансформатора,
имеющей число витков
,
индуктируется электродвижущая сила
,
то в части этой обмотки, имеющей число
витков
,
индуктируется электродвижущая сила
.
Соотношение величин этих ЭДС выглядит
так:
,
где
-
коэффициент трансформации.
Так
как падение напряжения в активном
сопротивлении обмотки
автотрансформатора относительно мало,
то им практически можно пренебречь и
считать справедливыми равенства
и
,
где
-
напряжение источника электрической
энергии, поданное на всю обмотку
автотрансформатора, имеющую число
витков
;
-
напряжение, подаваемое к потребителю
электрической энергии, снимаемое с той
части обмотки автотрансформатора,
которая обладает количеством витков
.
Следовательно,
.
Напряжение , приложенное со стороны источника электрической энергии ко всем виткам обмотки автотрансформатора, во столько раз больше напряжения , снимаемого с части обмотки, обладающей числом витков , во сколько раз число витков больше числа витков .
Если
к автотрансформатору подключен
потребитель электрической энергии, то
под влиянием напряжения
в
нём возникает электрический
ток,
действующее значение которого обозначим
как
.
Соответственно
в первичной цепи автотрансформатора
будет ток, действующее значение которого
обозначим как
.
Однако
ток в верхней части обмотки
автотрансформатора, имеющей число
витков
будет
отличаться от тока в нижней её части,
имеющей количество витков
.
Это объясняется тем, что в верхней части
обмотки протекает только ток
,
а в нижней части - некоторый
результирующий ток, представляющий
собой разность токов
и
.
Дело в том, что согласно правилу
Ленца индуктированное электрическое
поле в
обмотке автотрансформатора
направлено
навстречу электрическому полю, созданному
в ней источником электрической энергии.
Поэтому токи
и
в
нижней части обмотки автотрансформатора
направлены навстречу друг другу, то
есть находятся в противофазе.
Сами
токи
и
,
как и в обычном трансформаторе,
связаны соотношением
или
.
Так
как в понижающем трансформаторе
,
то
и
результирующий ток в нижней обмотке
автотрансформатора равен
.
Следовательно,
в той части обмотки автотрансформатора,
с которой подаётся напряжение на
потребитель, ток значительно
меньше тока
в потребителе, то есть
.
Это позволяет значительно снизить расход энергии в обмотке автотрансформатора на нагрев её проволоки (См. Закон Джоуля - Ленца) и применить провод меньшего сечения, то есть снизить расход цветного металла, уменьшить вес и габариты автотрансформатора.
Если автотрансформатор повышающий, то напряжение со стороны источника электрической энергии подводится к части витков обмотки трансформатора , а на потребитель подводится напряжение со всех его витков .
