22. Основные методы получения заготовок пластическим деформированием
(схемы продольной ,поперечной, поперечно-винтовой прокаток. Схемы прямого и обратного прессования, волочение, ротационного деформирования, вальцевание.)
Поверхностным пластическим деформированием (ППД) называется обработка заготовок давлением, при которой пластически деформируется только поверхностный слой материала.

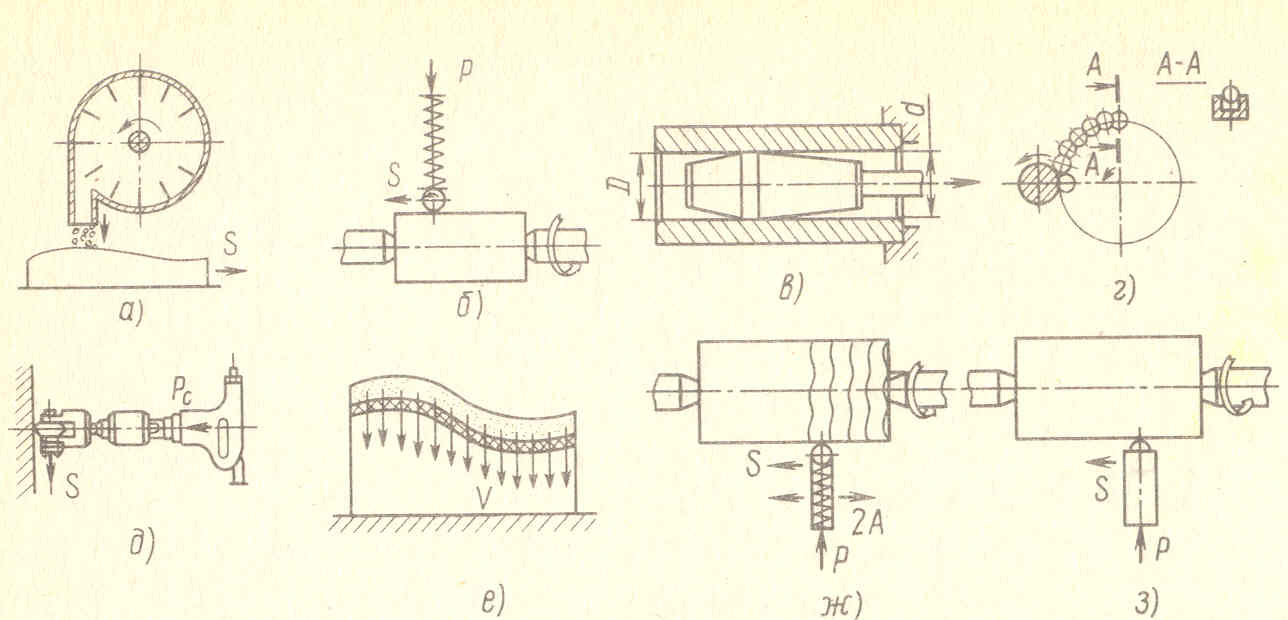

Различают два вида ППД. — Объемное пластическое деформирование (ОПД), которое используется для образования новых элементов заготовки: рифлений, резьб, шлицев, зубчатых поверхностей и т. д. — Поверхностное пластическое деформирование (ППД) — отделка поверхностей путем сглаживания неровностей и упрочнения поверхностного слоя заготовки: обкатывание роликами и шариками, алмазное выглаживание, дорнование и калибрование отверстий шариком, обработка металлическими щетками, обдувка дробью, чеканка и т. д.
Методы ППД производительны и обеспечивают высокое качество поверхности (повышенную твердость, остаточные напряжения сжатия, низкую шероховатость поверхности) и необходимую точность. Ей предшествует чистовая обработка (чистовое точение и растачивание, развертывание и др.).
К этим методам относятся: осадка, обжатие, раздача, вдавливание, вытяжка, растяжка, правка, накатка. Восстановление размеров деталей производят перемещением части металла с нерабочих ее участков к изношенным поверхностям. Необходимость изготовления специальных приспособлений и штампов делает большинство способов этого вида ремонта экономически оправданным только при восстановлении многих однотипных деталей.
Осадка применяется для увеличения наружного диаметра сплошных деталей или для уменьшения внутреннего и увеличения наружного диаметров полых деталей за счет уменьшения их высоты. Этим способом восстанавливают различные втулки при износе по внутреннему или наружному диаметру, цапфы валов и осей, зубья зубчатых колес и другие детали.
Обжатие применяется для уменьшения внутреннего диаметра полых деталей за счет уменьшения наружного. Этим способом восстанавливают втулки из цветных металлов, проушины рычагов с гладкими или шлицевыми отверстиями, корпуса гидронасосов, сепараторы роликовых подшипников и др. После обжатия деталь наращивают по наружному диаметру (например, электролитическим способом), а по внутреннему диаметру развертывают до требуемого размера.
Раздача применяется для увеличения наружного диаметра за счет увеличения внутреннего. Этим, способом восстанавливают пальцы, втулки (в том числе шлицевые), пустотелые валы и прочие тела вращения. Раздачу чаще проводят в холодном состоянии деталей, закаленные детали предварительно подвергают отпуску или отжигу. Вместо пуансона иногда используют стальные шарики нужного диаметра. После обжатия деталь по наружному диаметру, как правило, подвергают механической обработке.
Вдавливание применяется для увеличения размеров изношенных частей детали посредством перераспределения металла с ее нерабочих поверхностей. Этим способом восстанавливают изношенные боковые поверхности шлицев, зубьев шестерен, шаровых пальцев и др. Закаленные детали предварительно подвергают отпуску. После вдавливания следует механическая обработка восстанавливаемых поверхностей детали, термообработка и шлифование.
Вытяжка применяется для увеличения длины деталей (рычаги, тяги, штанги, стержни и др.) за счет местного сужения их поперечного сечения на небольшом участке путем приложения силы, перпендикулярной направлению удлинения. Вытяжку выполняют в горячем состоянии детали с местным нагревом до 800—850 °С. Растяжка, как и вытяжка, служит для увеличения длины детали, но направление удлинения совпадает с направлением действующей силы. Правка применяется для устранения изгиба, скручивания и коробления деталей. Этим способом восстанавливают валы, ходовые винты, оси, шатуны, тяги, кронштейны, балки, рамы и корпуса.
Правку выполняют с использованием прессов, домкратов, скоб, специальных приспособлений, кувалд и молотков. В зависимости от степени деформации и размеров детали правку производят в холодном состоянии детали или с предварительным ее нагревом.
Накатка применяется для восстановления неподвижных посадок на шейках валов. Деталь, закрепленную в центрах токарного станка, обкатывают роликом с насечкой из стали У12А или ШХ15 с углом заострения 60—70° и твердостью HRC 55—58, закрепленным в суппорте. Этим способом диаметр детали может быть увеличен до 0,4 мм. При твердости детали HRC<30 накатку производят в холодном состоянии при обильном охлаждении машинным маслом. После накатки деталь шлифуют или накатывают гладким роликом до получения требуемого размера.
Прокатка – это способ обработки пластическим деформированием, при котором заготовка сдавливается, проходя в зазор между вращающимися валками. При этом она уменьшается в поперечном сечении и увеличивается в длину. Форма поперечного сечения называется профилем.
Волочение – сущность процесса заключается в протягивании заготовок через сужающееся отверстие фильера в инструменте – волока, при этом форма отверстия определяет форму получаемого профиля. Волочение осуществляется усилием, приложенному к 1-му торцу заготовки. Так получают проволоку с диаметром 0,002…4мм., прутки и профили фасонного сечения.
Вальцевание – процесс объемного штампования заготовок вращающимися штампами (секторами), укрепленными на волоках машины. Основное преимущество – получение заготовок с большой точностью и с высокими механическими качествами.
