5. Подсистема синтеза технических решений

Она обеспечивает решение следующих задач:1) Синтез допустимых Тех. Реш-й из узлов высоких уровней иерархий;

2) Синтез допустимых Тех. Реш-й на основе элементов разных уровней иерархий;

3) Синтез допустимых Тех. Реш-й заданными структурными элементами.

Методы синтеза основываются на возможности описания Тех. Реш-й с помощью набора показателей и признаков каждые из которых могут принимать разные значения. В зависимости от значения показателей признаков могут получать разные варианты Тех. Реш-й.

Есть одно ограничение: В реальных авто. допустимы не все сочетания допустимых параметров.

Данная подсистема состоит из информационных массивов:

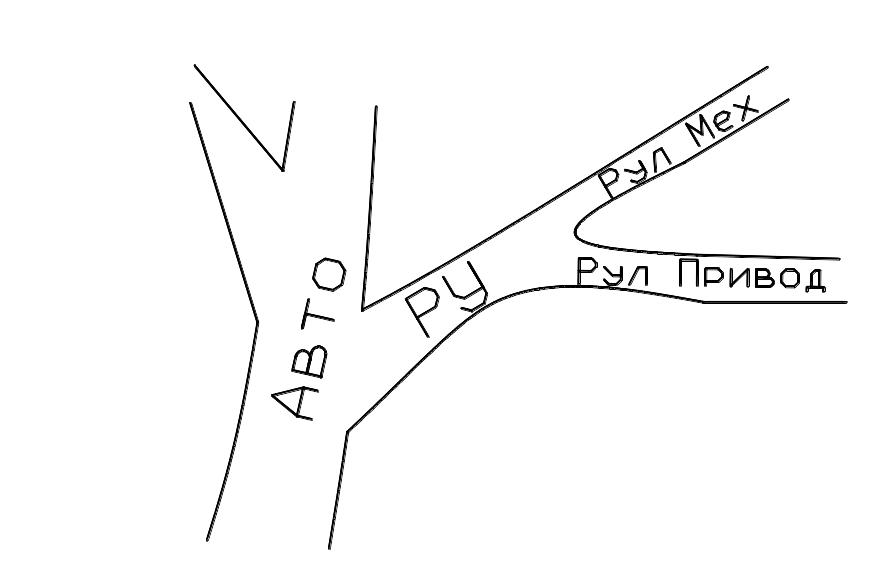

1) Деревотехнических решений;

2) Список технических требований по техн. заданию;

3) Список классификационных признаков.

Моделью подсистемы синтеза является матрица соответствий (в виде таблиц) между агрегатами и системами с их показателями, признаками и техническими требованиями.

Система в результате даст информацию о группе Тех. Реш-й наиболее полностью соответствующей и удолитворяющей требованиям технического задания.

6. Выбор оптимальных вариантов технического решения. Метод ветвей и границ. Применяется для сокращения перебора вариантов при решении многих задач. Рассмотрим на примере поиска кратчайшего маршрута.

Последовательность работы:

1) Выбирается начальный базовый вариант маршрута

1,3,2,4,1.

С₁₂=С₂₁=9; С₁₃=С₃₁=10; С₁₄=С₄₁=4; С₂₃=С3₂=6; С₂₄=С₄₂=8; С₃₄=С₄₃=7

С₁₃+ С₃₂+ С₂₄+ С₄₁=28

Начальный участок 13.

2)Рассматривается возможность других начальных участков маршрута.

1,2 и 1,4

например используем участок 1,2. С помощью матрицы соотношений определяем весовые коэффициенты для этого маршрута:

=

3) Из этой матрицы вычитаются строки с начальным индексом 1, столбцы-2.

Из полученной матрицы в каждой строке отыскивается минимальный элемент

min

0

6

7

4

4) Min элементы min вычитаются из ненулевых элементов этой матрицы.

В результате получаем:

min =0; 0; 0; 0.

7. Описание проектируемого автомобиля при моделировании

В ходе проекта выделяют выходные параметры автомобиля (показатели эффективности и показатели качества).

Показатели эффективности количественно оценивают степень соответствия автомобиля целевому назначению.

1) Материалоёмкость

2) Экономичность

3) Энергоёмкость

4) Стоимость

и др.

Показатели качества позволяют оценить правильность функционирования автомобиля.

Выходные параметры зависят от внутренних и внешних параметров.

Внутренние параметры− параметры элементов составляющих автомобиль.

Внешние параметры− параметры внешней среды (сопротивление дороги, воздуха) .

Зависимость свойств автомобиля от внешних и внутренних параметров:

- вектор выходных параметров автомобиля.

- вектор внутренних параметров автомобиля.

- вектор внешних параметров автом.

Уравнение (1)- это математическая модель проектируемого автомобиля. Она используется на ряде этапов при выполнении проекта, при предпроектных исследованиях, на верхнем уровне проектирования.
