Задача 1
Умова задачі: На робочому місці на робітника впливають такі елементи умов праці, як: промисловий пил, шум, температура, вібрація, шкідливі хімічні речовини, навантаження. Характеристика вказаних вище факторів умов праці наведена у табл.1.
Таблиця 1 – Вихідні дані
Елементи умов праці |
Варіант |
||||||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||
Шкідливі хімічні речовини, мг/м3: 1 клас небезпеки норма фактична величина 2 клас небезпеки норма фактична величина термін дії протягом зміни, хвилин. |
|
2
10
280 |
4
15
300 |
|
|
3
18
340 |
|
5
22
280 |
|
2
8
420 |
3
6
320 |
5
15
120 |
2
5
240 |
||||||||
Промисловий пил, мг/м3 : норма фактична величина термін дії протягом зміни, хвилин |
2
12
480 |
|
|
3
10
420 |
2
8
320 |
|
3
5
240 |
|
5
10
340 |
3
6
280 |
|
4
20
420 |
|
||||||||
Вібрація, дБ: норма фактична величина термін дії протягом зміни, хвилин. |
92
99
240 |
|
85
92
90 |
102
105
280 |
|
120
128
360 |
72
75
340 |
108
110
320 |
95
110
420 |
|
85
90
480 |
|
95
98
320 |
||||||||
Температура повітря, °С: норма фактична величина термін дії протягом зміни, хвилин |
18
29
420 |
16
11
380 |
17
12
420 |
18
24
360 |
22
25
420 |
26
35
480 |
21
12
360 |
26
45
380 |
15
8
420 |
23
35
360 |
13
8
420 |
15
12
360 |
17
26
240 |
||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||
Динамічне навантаження Маса піднімання вантажу, кг
фактична величина термін дії протягом зміни, хвилин.
|
|
чол
33
240 |
жін.
12
280 |
|
жін.
16
120 |
чол.
42
120 |
|
|
чол.
38
320 |
жін.
12
120 |
чол.
40
120 |
|
жін.
16
60 |
||||||||
Робоча поза: (у нахиленому стані) термін дії протягом зміни, хвилин. |
120 |
240 |
280 |
320 |
260 |
420 |
180 |
340 |
280 |
120 |
60 |
120 |
90 |
До змісту
Продовження таблиці 1 – Вихідні дані
Елементи умов праці |
Варіант |
||||||||||||||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
||||||||||||
Шкідливі хімічні речовини, мг/м3: 1 клас небезпеки норма фактична величина 2 клас небезпеки норма фактична величина термін дії протягом зміни,(хв.) |
|
3
9
180 |
|
4
6
360 |
|
3
8
240 |
|
3
12
120 |
2
10
90 |
3
17
320 |
|
3
5
420 |
3
10
480 |
||||||||||||
Промисловий пил, мг/м3 : норма фактична величина термін дії протягом зміни, хвилин |
3
7
180 |
|
2
10
240 |
|
3
16
120 |
|
5
15
320 |
2
4
480 |
|
|
6
14
240 |
|
1,5
4
320 |
||||||||||||
Вібрація, дБ: норма фактична величина термін дії протягом зміни,(хв.) |
75
80
420
|
101
104
360 |
85
92
120 |
87
90
240 |
115
120
90 |
107
109
380 |
115
119
120 |
92
99
60 |
84
87
280 |
|
120
124
60 |
|
92
97
480 |
||||||||||||
|
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
||||||||||||
Шум, дБ: норма фактична величина термін дії протягом зміни, хвилин |
50
58
480
|
50
62
240 |
60
70
90 |
65
70
320 |
80
92
240 |
50
66
120 |
75
80
480 |
50
70
360 |
60
65
420 |
80
85
380 |
75
82
240 |
50
70
120 |
75
85
240 |
||||||||||||
Температура повітря, °С: норма фактична величина термін дії протягом зміни,(хв.) |
19
24
240 |
15
10
380 |
21
12
420 |
18
21
320 |
20
29
420 |
28
35
480 |
21
17
360 |
26
35
380 |
30
36
420 |
25
17
360 |
18
25
420 |
22
31
260 |
15
11
450
|
||||||||||||
Динамічне навантаження Маса піднімання вантажу, кг
фактична величина термін дії протягом зміни,хвилин. |
чол
33
320 |
чол
38
240 |
жін.
14
280 |
|
жін.
12
60 |
чол.
45
240 |
|
чол
36
280 |
чол.
50
120 |
жін.
13
120 |
чол.
40
320 |
чол
31
290 |
жін.
12
240 |
||||||||||||
Робоча поза: (у нахиленому стані) термін дії протягом зміни, хвилин. |
90 |
120 |
320 |
60 |
260 |
420 |
180 |
340 |
450 |
160 |
80 |
140 |
240 |
Визначте категорію важкості і розмір доплат за несприятливі умови.
До змісту
Методичні вказівки до виконання задачі 1
Визначте ступінь шкідливості факторів виробничого середовища та важкості праці в балах (від 1 до 3) за гігієнічною класифікацією праці (Додаток 1).
Визначте кількість балів по кожному фактору умов праці за формулою
Хфак =Хст х Т
де Хст — ступінь шкідливості фактора, або важкості
Т — відношення часу дії даного фактора до тривалості зміни.
При цьому для оцінки впливу даного фактора на умови враховується час його дії протягом зміни.
Визначте фактичний стан умов праці на робочому місці з обліком всіх елементів умов праці за формулою ∑Хфак =Х1 + Х2 +...+ Хn
Визначте категорію важкості і розмір доплат за несприятливі умови на робочому місці за табл.2
До змісту
Таблиця 2
|
Категорія важкості праці |
Х фак, бал. |
Розмір доплати до тарифної ставки |
Шкідливі і важкі умови |
І 11 III |
До2х 2.1—4.0 4.1—6.0 |
4 8 12 |
Особливо шкідливі та особливо важкі умови |
IV V VI |
6.1—8.0 8.1—10.0 понад 10 |
16 20 24 |
Приклад розрахунку
( варіант 26 )
На робочому місці на робітника впливають такі елементи умов праці:
Елементи умов праці |
Норма |
Фактична величина |
Термін дії протя - гом зміни,.хвилин |
Шкідливі хімічні речовини 2 клас небезпеки, мг/м3 |
3 |
10 |
480 |
Шум, дБ |
80 |
92 |
360 |
Вібрація |
92 |
97 |
480 |
Температура, °С |
15 |
11 |
450 |
Важкість праці Динамічна робота: Маса піднімання вантажу, кг (жіноча праця) |
10
|
12 |
240 |
Робоча поза в нахиленому стані, хвилин |
|
|
120 |
До змісту
1 Визначаємо ступінь шкідливості факторів виробничого середовища та
важкості праці в балах (від 1 до 3) за гігієнічною класифікацією праці (Додаток 1)
2 Визначаємо фактичний стан умов праці на робочому місці з обліком гігієнічної класифікації праці та часу праці у вказаних вище умов праці
протягом робочої зміни (480 хвилин) за факторам виробничого середовища.
Шкідливі хімічні речовини:
Х1фак
= 2
бали х 480=
2 бали
480
Шум:
Х2фак = 2 бали х 360= 1,5 бали
480
Вібрація
Х3фак = 2 бали х 480= 2 бали
480
Температура
Х4фак = 1 бал х 450= 1 бал
480
Важкість праці
Х5фак = 1 бал х 240= 0,5 бали
480
Робоча поза Х6фак = 1 бал
3 Визначаємо фактичний стан умов праці на робочому місці з обліком усіх елементів умов праці
∑Хфак = 2+1,5+2+1+0,5+1=8 балів
4 Визначаємо категорію важкості і розмір доплат за несприятливі умови на робочому місці по табл.2. У даному випадку категорія важкості праці –
IV – особливо шкідливі та особливо важкі умови праці, розмір доплати становить - 16% тарифної ставки.
До змісту
Виконуйте задачу 2 після вивчення тем розділу 2 «Охорона праці в галузі професійної діяльності». Вихідні дані у таблиці 3.
ЗАДАЧА 2
Умова задачі: Розрахуйте сили струмів, що протікають через людину, оцініть їх дію щодо порогових значень, визначте допустиму тривалість їх дії на людину у разі дотику до струмовідних частин трифазної мережі із
заземленою нейтраллю з лінійною напругою Uл=380 В (відповідно фазна напруга Uф= 220 В) для таких схем:
двофазний дотик;
одночасний дотик до фазного і нульового проводів;
однофазний дотик за нормального режиму мережі (для чотирьох варіантів
підлог, на яких стоїть людина: бетонної, дерев'яної вологої, дерев'яної сухої і лінолеумної ).
За значеннями сили струмів, що протікають через людину, зробіть висновки:
щодо найбільш і найменш небезпечних схем дотику;
щодо найбільш і найменш небезпечних підлог.
До змісту
Таблиця 3 - Вихідні дані
Варіант
|
Опір тіла людини, Rт.л., ОМ |
Опір взуття Rв ,Ом
|
Опір підлоги, Rn, Ом |
|||
|
|
|
Бетонної Rn1 |
Дерев'яної вологої, Rn2 |
Дерев'яної сухої,
Rn3
|
Лінолеум-
ної, , Rn4
|
1 |
900 |
260 |
600 |
2800 |
4400 |
6100 |
2 |
1000 |
320 |
350 |
2500 |
4100 |
6400 |
3 |
1100 |
380 |
550 |
1900 |
4700 |
6300 |
4 |
920 |
280 |
400 |
2300 |
4000 |
6600 |
5 |
1140 |
340 |
450 |
2000 |
4500 |
6000 |
6 |
1020 |
400 |
250 |
2000 |
4200 |
6400 |
7 |
960 |
300 |
350 |
2800 |
4700 |
7000 |
8 |
1040 |
360 |
550 |
2400 |
5000 |
6200 |
9 |
1120 |
440 |
200 |
2100 |
4600 |
6500 |
10 |
940 |
280 |
400 |
2700 |
4200 |
6800 |
11 |
1080 |
360 |
300 |
2300 |
4400 |
6000 |
12 |
1140 |
400 |
450 |
3000 |
4800 |
6500 |
13 |
980 |
300 |
500 |
2100 |
4000 |
6700 |
14 |
1060 |
380 |
450 |
3100 |
4300 |
6100 |
15 |
1100 |
340 |
200 |
2600 |
4900 |
6600 |
16 |
920 |
320 |
550 |
1900 |
4100 |
7000 |
17 |
1040 |
440 |
350 |
2400 |
4500 |
6200 |
18 |
1080 |
280 |
250 |
2900 |
4900 |
6900 |
19 |
1000 |
380 |
600 |
3100 |
4200 |
6600 |
20 |
900 |
420 |
300 |
2500 |
5000 |
6200 |
21 |
940 |
260 |
600 |
2900 |
4700 |
6900 |
22 |
1060 |
320 |
250 |
2000 |
4100 |
6300 |
23 |
980 |
400 |
400 |
3000 |
4900 |
6800 |
24 |
1120 |
340 |
200 |
2200 |
4600 |
6100 |
25 |
1020 |
300 |
300 |
2700 |
4300 |
6700 |
26 |
960 |
420 |
500 |
2200 |
4800 |
6300 |
До змісту

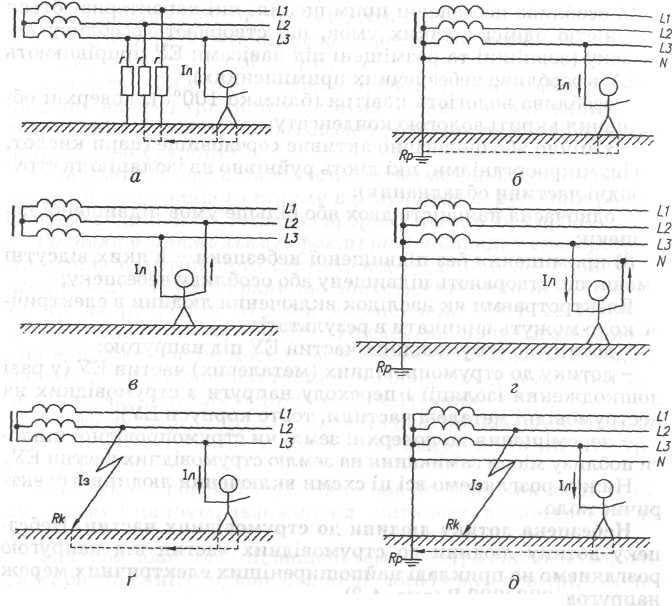

Рис. 1. Схеми дотику людини до струмовідних частин трифазних мереж
До змісту
Методичні вказівки до виконання задачі 2
Складіть розрахункову таблицю на зразок таблиці 4.
Впишіть номер варіанта і вихідні дані за ним у відповідні графи таблиці.
Розрахуйте силу струму, що протікає через людину, під час двофазного дотику. Розрахунок слід виконувати, використовуючи формулу Iл = Uл / R л,
У цьому випадку за опір кола людини слід приймати опір тіла людини, тобто
Rл = RТ. л і розрахункова формула буде мати вигляд Iл = Uл / RТ. л,
Розрахуйте силу струму, що протікає через людину, у разі дотику до фазного і нульового проводів. Розрахунок слід виконувати згідно з формулою Іл = Uф / R л,. У цьому випадку за опір кола людини слід також приймати опір тіла людини, тобто Rл = RТ. л і розрахункова формула буде мати вигляд Іл = Uф / RТ. л,
До змісту
Розрахуйте силу струму, що протікає через людину, під час однофаз-
ного дотику. Розрахунок слід виконувати згідно з формулою
Іл = Uф / ( R л + Rк ). У цьому випадку як опір кола людини слід приймати суму опорів тіла людини, взуття і підлоги, і розрахункова формула матиме вигляд:
для бетонної підлоги: Іл = Uф / ( RТ л + Rв + Rп1 );
для дерев'яної вологої підлоги: Іл = Uф / ( RТ. л + Rв + Rп2 );
для дерев'яної сухої підлоги: Іл = Uф / ( RТ. л + Rв + Rп3 );
для ліноліумної підлоги: Іл = Uф / ( RТ. л + Rв + Rп 4 ).
Усі розраховані дані занесіть у відповідні графи таблиці 4.
Для кожного розглянутого випадку дотику людини до струмовідних
частин визначте, яку дію викликають розраховані сили струмів щодо порогових значень (згідно з табл. 1 додатка 2).
Розгляньте схеми, для яких визначено розрахункові сили струмів
(див. рис. 1).
Зробіть висновки щодо найнебезпечнішої і найбезпечнішої схем дотику людини до струмовідних частин
За величиною сили струму, що протікає через людину під час однофазного дотику, зробіть висновки щодо найбільш небезпечної та найбільш безпечної підлог, на яких стоїть людина.
Таблиця 4 – Розрахункова таблиця
Номер варіанту |
|
Лінійна напруга мережі, Uл, В |
|
Фазна напруга мережі, Uф , В |
|
Опір тіла людини, R Т л, Ом |
|
Опір взуття, Rвз, Ом |
|
Опір підлоги: бетонної, Rп1 , Ом дерев'яної вологої, Rп2, Ом дерев'яної сухої, Rп3, Ом лінолеумної, Rп4, Ом |
|
Двофазний дотик |
|
Сила струму Іл, А; Іл = Uл / R л |
|
|
|
Дія щодо порогових струмів |
|
Дотик до фазного і нульового проводів |
|
Сила струму Iл, А; Іл = Uф / R л |
|
Дія щодо порогових струмів |
|
Однофазні дотики: |
|
а) бетонна підлога |
|
Сила струму Iл, А; Іл = Uф / ( RТ л + Rв + Rп1 ) |
|
Дія щодо порогових струмів |
|
б) дерев'яна волога підлога |
|
Сила струму Iл, а; Іл = Uф /( RТ. л + Rв + Rп2 ) |
|
Дія щодо порогових струмів |
|
в) дерев'яна суха підлога |
|
Сили струму Іл, А; Іл = Uф /( RТ. л + Rв + Rп3 ) |
|
Дія щодо порогових струмів |
|
г) лінолеумна підлога |
|
Сила струму Іл, А; Іл = Uф / ( RТ. л + Rв + Rп 4 ) |
|
Дія щодо порогових струмів |
|
Висновки: 1. 2. 3. 4. |
Таблиця 5 - Приклад виконання згідно з варіантом 26
Номер варіанту |
26 |
Лінійна напруга мережі, Uл, В |
380 |
Фазна напруга мережі, Uф , В |
220 |
Опір тіла людини, R Т л, Ом |
960 |
Опір взуття, Rвз, Ом |
420 |
Опір підлоги: бетонної, Rп1 , Ом дерев'яної вологої, Rп2, Ом дерев'яної сухої, Rп3, Ом лінолеумної, Rп4, Ом |
500 2200 4800
6300 |
Двофазний дотик |
|
Сила струму Iл, А; Іл = Uл / R л |
380/960 = 0,396 |
|
|
Дія щодо порогових струмів |
Майже у 4 рази перевищує пороговий фібриляційний струм |
Дотик до фазного і нульового проводів |
|
Сила струму Iл, А; Іл = Uф / R л |
220/960 = 0,229 |
Дія щодо порогових струмів |
У 2,3 рази перевищує пороговий фібриляційний струм |
Однофазні дотики: |
|
а) бетонна підлога |
|
Сила струму Iл, А; Іл = Uф / ( RТ л + Rв + Rп1 ) |
220/(960 + 420 + 500) = 0,117 |
Дія щодо порогових струмів |
На 17 мА перевищує, пороговий фібриляційний струм |
б) дерев'яна волога підлога |
|
Сила струму Iл, а; Іл = Uф /( RТ. л + Rв + Rп2 ) |
220/(960 + 420 + 2200) = 0,061 |
Дія щодо порогових струмів |
Менший від порогового фібриляційного, але більший за пороговий невідпускаючий струм |
в) дерев'яна суха підлога |
|
Сили струму Іл, А; Іл = Uф /( RТ. л + Rв + Rп3 ) |
220/(960 + 420 + 4800) = 0,036 |
Дія щодо порогових струмів |
Менший від порогового фібриляційного, але більший за пороговий невідпускаючий струм |
г) лінолеумна підлога |
|
Сила струму Іл, А; Іл = Uф / ( RТ. л + Rв + Rп 4 ) |
220/(960 + 420 + 6300) = 0,028 |
Дія щодо порогових струмів |
Менший від порогового фібриляційного, але більший за пороговий невідпускаючий струм |
Висновки: 1. Найнебезпечнішим є двофазний дотик. 2. Найменш небезпечними є, однофазні дотики, особливо з лінолеумною підлогою. 3. Найнебезпечнішою під час однофазного дотику є бетонна підлога. 4. Найменш небезпечною під час однофазного дотику є лінолеумна підлога. |
