Монолитные безбалочные капительные перекрытия.
М
онолитное
безбалочное капительное перекрытие
представляет собой плиту, которая
опирается на колонну. В местах сопряжения
плиты с колоннами, колонны усиливают
капителями.
Безбалочное
капительное перекрытие применяют при
квадратной или прямоугольной равномерной
сетке колонн. Отношение большего пролета
к меньшему ограничивается отношением
.
Толщину плиты монолитного перекрытия назначают из условия жесткости в пределах
,
где
-
размер наибольшего пролета.

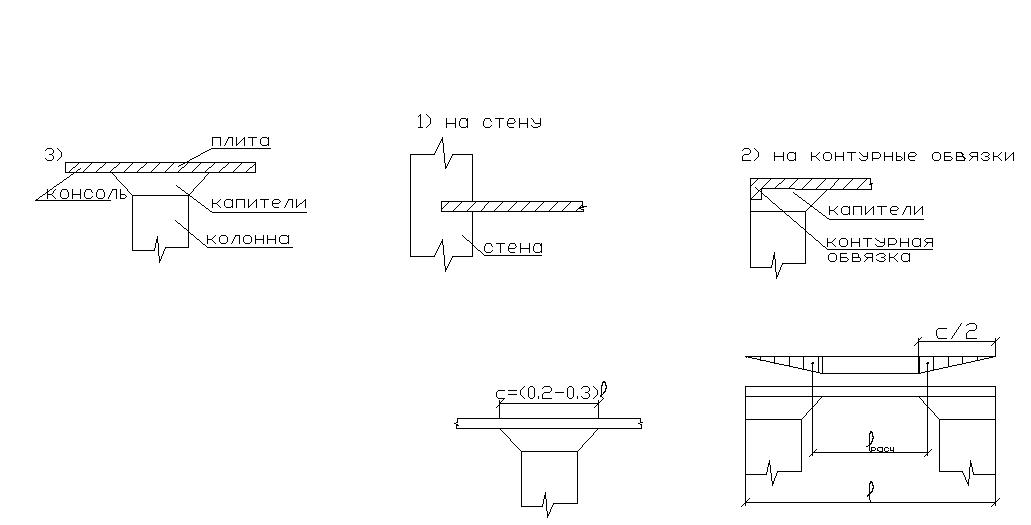

По контуру безбалочная плита может опираться на стены.

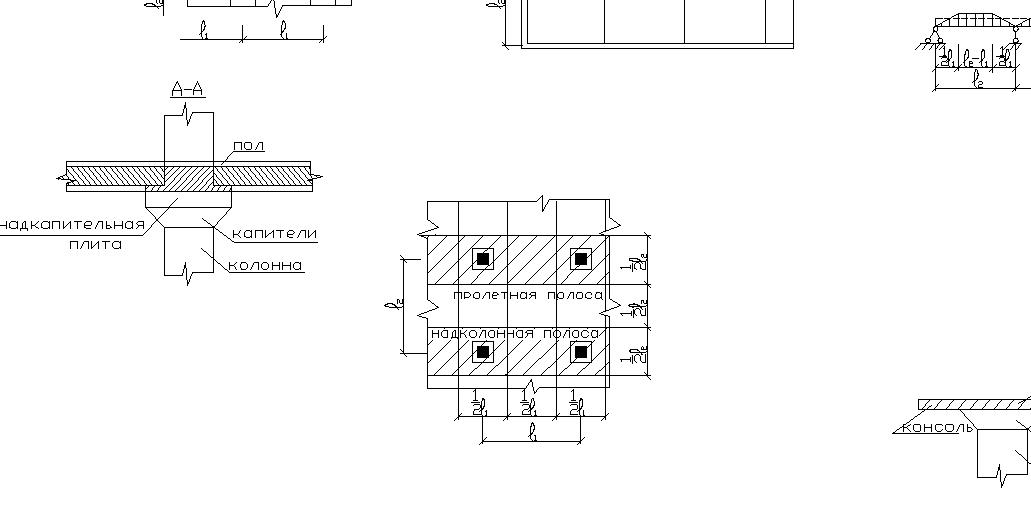

Для
расчета плиты перекрытия ее в двух
направлениях можно разделить мысленно
на полосы шириной, равной половине
пролета. Эти полосы рассматриваются
как неразрезные многопролетные балки
шириной, равной
пролета в каждом направлении, причем
надколонные полосы считаются покоящимися
на жестких опорах, которыми являются
колонны, а пролетные полосы – на упругих
опорах, которыми являются надколонные
полосы.
Далее определим расчетный пролет плиты.
С читают, что давление от плиты на капитель передается по закону треугольника и расчетный пролет принимается равным расстоянию между центрами тяжести этих треугольников:
Далее определяются панельные изгибающие моменты как в простой однопролетной балке:
;

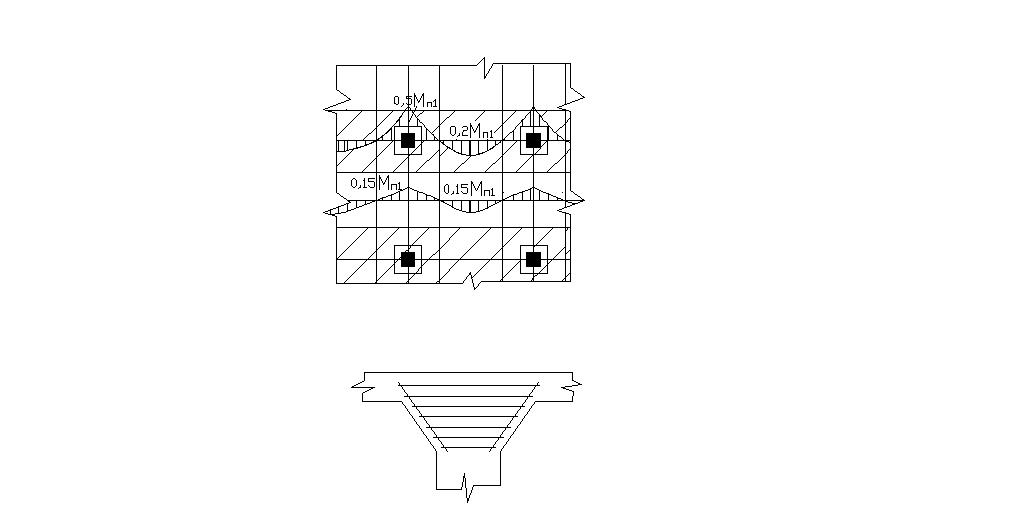

П
осле
этого панельный изгибающий момент
распределяют на надколонные и пролетные
полосы, причем 70% панельного изгибающего
момента считают приложенным на надколонную
полосу и 30% приходящимся на пролетную
полосу. При распределении пролетных и
пролетных моментов исходят из равенства,
что полусумма опорных и пролетных
моментов равна моменту свободно опертой
балке.
Аналогично
определяется эпюра изгибающих моментов
в надколонной и пролетной полосах в
направлении
.
По найденным ординатам эпюр изгибающих
моментов определяется площадь сечения
продольной рабочей арматуры как в балке
шириной равной
и высотой равной толщине плиты. Для
определения ординаты эпюры изгибающих
моментов на полосу шириной 1м следует
полученные ординаты эпюры разделить
на половину пролета.
К апители колонн армируют конструктивно стержнями диаметром 8-10мм, располагаемых по граням и углам капителей, и связанных между собой поперечными стержнями диаметром не менее 6мм.
Армирование монолитного безбалочного перекрытия.
Монолитные безбалочные перекрытия армируют в нижней и верхней зоне сплошными сетками диаметром стержней 12-16мм с шагом 150-200мм и добавочными сетками на опорах и в пролетах, исходя из эпюры материалов.
Выше был рассмотрен расчет монолитного безбалочного перекрытия с квадратной и прямоугольной равно пролетной сеткой колонн. Перекрытия с неравными пролетами рассчитывают способом замещающих рам. В этом случае перекрытия заменяются двумя системами взаимно перпендикулярных рам, в которых ригелями является плита перекрытия, в которой сверху и снизу расположены колонны. Рамы в каждом направлении рассчитываются на полную нагрузку, приходящуюся на полосу шириной равной полусумме двух смежных пролетов, примыкающих к колонне.
,
где
-
толщина плиты перекрытия.
Р
аму
рассчитывают методами строительной
механики и определяются усилия в
элементах рамы. Полученные изгибающие
моменты в ригеле рамы распределяются
на надколонную и пролетную полосу.
Изгибающие моменты в колоннах появляются при несимметричном действии нагрузки и определяются по формуле:

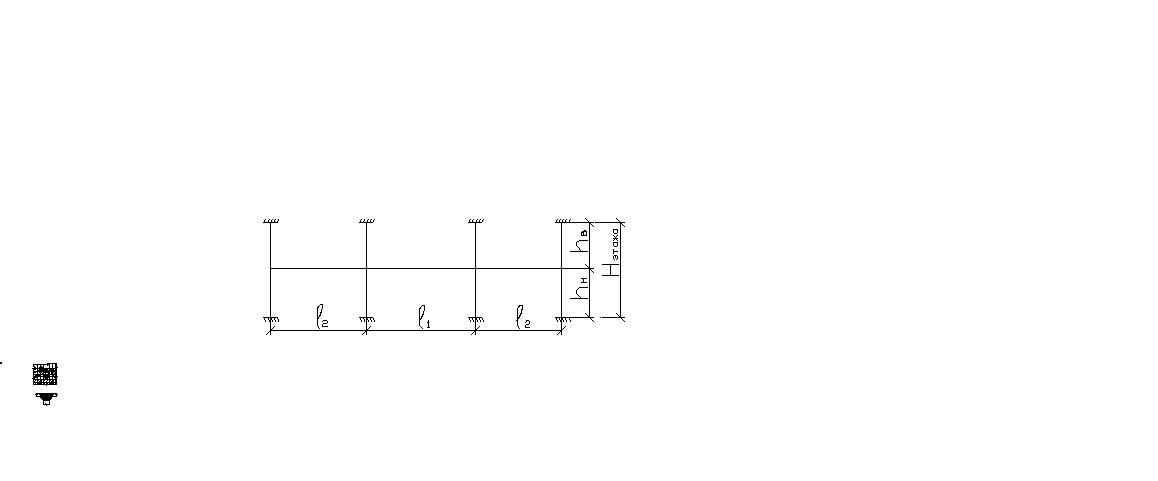

Рис. Расчетная схема
для средних колонн:
;
, где
p, q- соответственно временная и постоянная нагрузки на 1п.м. длины ригеля рамы
-наибольший
и наименьший пролеты ригелей рамы.
-
погонные жесткости верхней и нижней
частей колонны.
;
-
сумма погонных жесткостей элементов,
сходящихся в узле.
для крайней колонны:
;
.
