Железобетонные плоские перекрытия. Классификация перекрытий.

Железобетонные плоские перекрытия нашли широкое применение в промышленном и гражданском строительстве. К их преимуществам относят:

• высокую индустриальность,

• экономичность,

• жесткость,

• долговечность.

Железобетонные перекрытия разделяются на сборные и монолитные, а также сборно-монолитные. Сборными называют перекрытия, в которых балки, расположенные в одном или двух направлениях, работают совместно с плитами или панелями перекрытий. Монолитными называют перекрытия, в которых плита опирается непосредственно на колонны.

Конструктивные схемы сборных и монолитных перекрытий различны, поэтому можно привести следующую классификацию:

• панельные балочные сборные перекрытия,

• монолитные ребристые перекрытия с балочными плитами,

• монолитные ребристые перекрытия с плитами, опертыми по контуру,

• сборно-монолитные балочные перекрытия,

• сборные безбалочные перекрытия,

• монолитные безбалочные перекрытия,

• сборно-монолитные безбалочные перекрытия.

Плиты в железобетонных перекрытиях в зависимости от соотношения сторон подразделяются на:

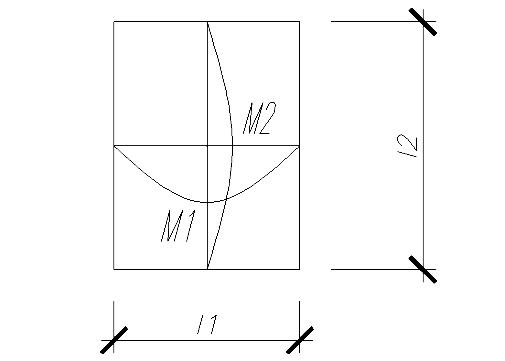

1. б алочные, в которых соотношение сторон контура . Наибольшие изгибающие моменты в этой плите будут в направлении меньшего пролета, то есть в направлении пролета l₁. Изгибающие моменты в направлении большего пролета будут незначительны, поэтому рабочую арматуру в плите рассчитывают и устанавливают в направлении меньшего пролета l₁. В направлении пролета l₂ арматуру назначают конструктивно. Таким образом плиту можно рассчитывать как балку шириной b=1м, высотой равной h и пролетом l₁.

2. работающие в двух направлениях . В этих плитах рабочую арматуру рассчитывают и устанавливают в двух направлениях.

3.

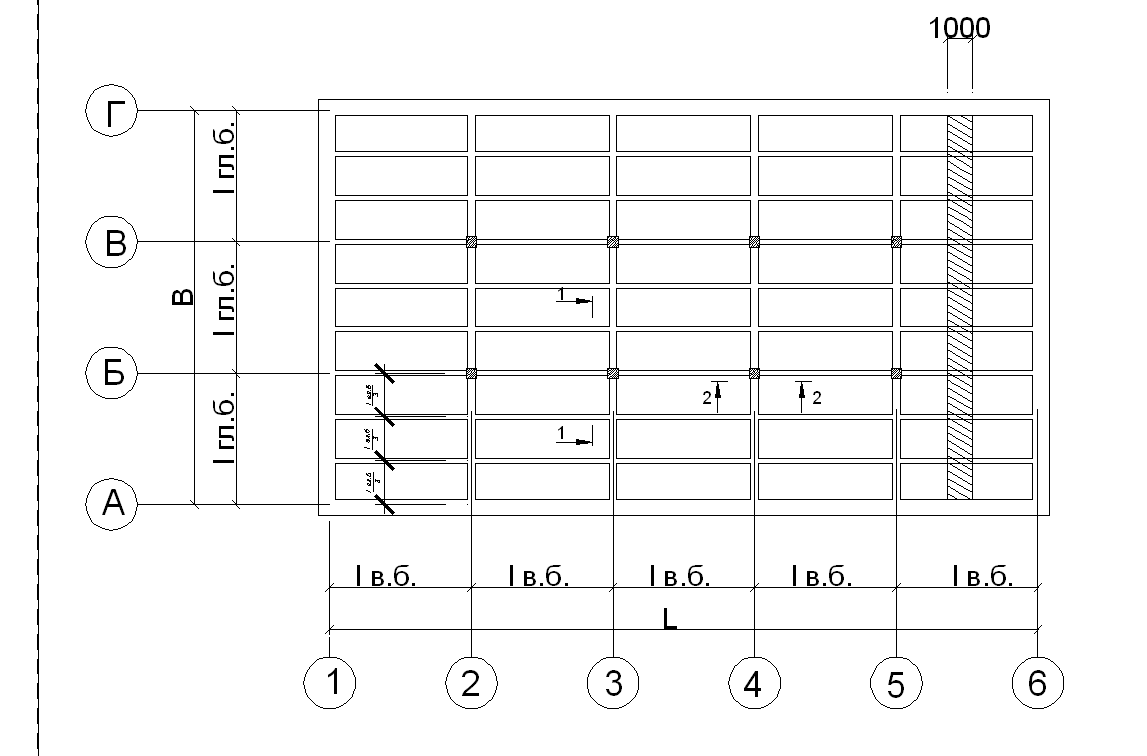

Монолитные ребристые перекрытия с балочными плитами

Перекрытие состоит из плиты, работающей в коротком направлении, второстепенных и главных балок. Все элементы перекрытия монолитно связаны. Сущность перекрытия заключается в том, что бетон удален из растянутой зоны и оставлены только ребра, в которых размещается рабочая арматура.

Пролет второстепенных и главных балок принимают от 5 до 9 метров (например, пролет главной балки может быть равен трети ширины здания В/3). Пролет второстепенных балок L/5 (выбирается проектировщиком). Шаг второстепенных балок или ширина плиты перекрытия принимается lгл.б./3.

Толщину плиты перекрытия принимают обычно:

• для плиты покрытия – не менее 5 см

• для перекрытий ≥6см (до 10 см).

Сечение второстепенных балок принимают:

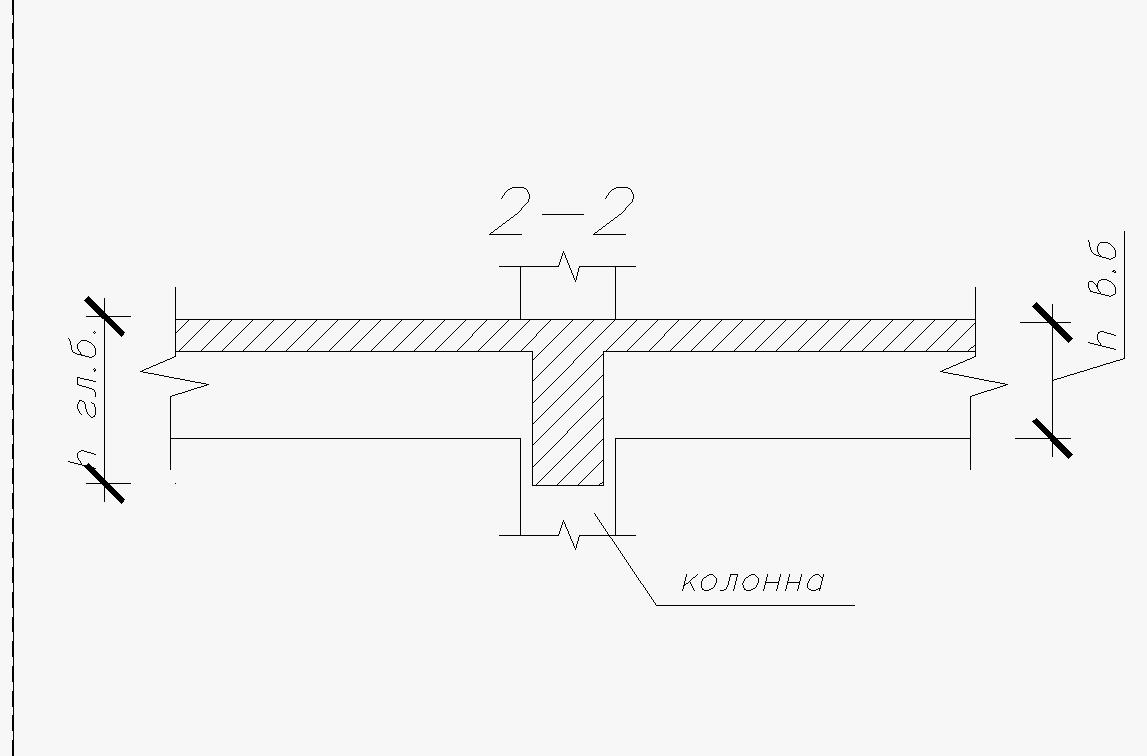

Сечение главных балок принимают:

Таблица определения нагрузок на перекрытия

Вид нагрузки	Нормативная нагрузка, Н/м2	Коэф-нт надежности по нагрузке,	Расчетная нагрузка, Н/м2
Керамические плитки t = 13мм, =1800кг/м3	0,013х18000=234	1,2	281
Стяжка из цементно-песчаного раствора t = 20мм, = 1800кг/м3	0,02х18000= =360	1,3	468
Плита t = 70мм, =2500кг/м3	0,07х25000= =1750	1,1	1925
Перегородки	500	1,1	550
Постоянная нагрузка (g0)	g0		g
Временная нагрузка (V0) (из задания на проектирование)	15000 p0	1,2	18000 p
Полная нагрузка (g0 + V0) при , т.е.	q0		q
