6. Розрахунок і конструювання цегляного простінка

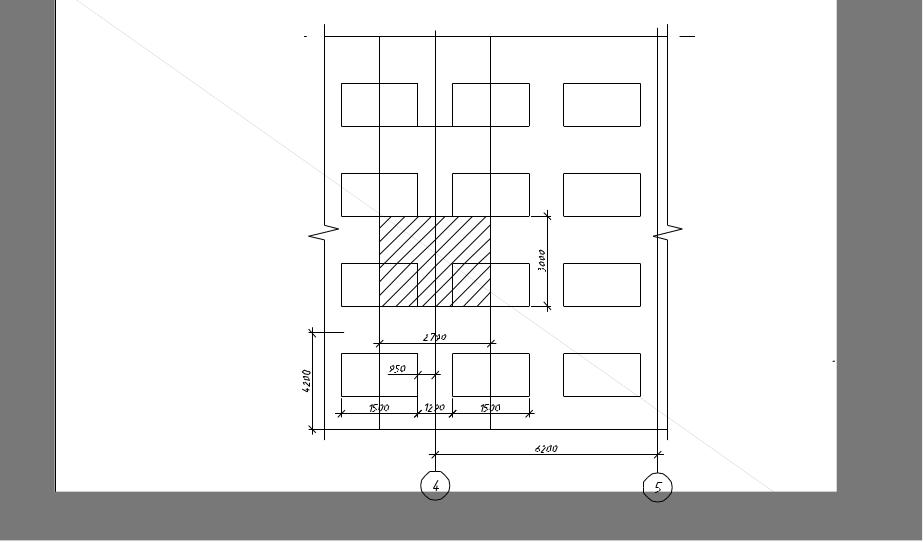

Ширина простінка – 129 см. Відстань між двома осями вікон – 279 см.
Висота поверху – 4,2 м.
Тоді вантажна площа перекриття і покриття:
Граничне навантаження:
– від
покрівлі:
– від
міжповерхових перекриттів:
–
від ваги простінка
на 2-4 поверхах:
Повне
навантаження на простінок в перерізі
І-І з врахуванням коефіцієнта
Повздовжня сила, яка прикладається ригелем:
Заведення ригеля за внутрішню грань стіни – 0,38 м.
Розрахункова схема простінка зображена на рис. 6.1.
Визначення
ексцентриситету
Момент
в перерізі І-І:
Розрахункова
висота простінка
Повне навантаження на простінок в перерізі ІІ-ІІ з врахуванням коефіцієнта
Момент в перерізі ІІ-ІІ:
Обчислення ексцентриситету в перерізі ІІ-ІІ:
Отже, розрахунку на розкриття тріщин не потрібно.
Приймаємо попередньо цеглу марки М100 на розчині М75.
В
першому наближенні приймемо
.
Висота стиснутої зони поперечного перерізу:
Відношення
Коефіцієнт
поздовжнього згину
Коефіцієнт
Площа стисненої зони:
Визначення необхідного розрахункового опору стиску цегляного муру з умови міцності перерізу ІІ-ІІ:
Отже, марка цегли і розчину підібрані не добре, даний простінок потрібно армувати.
Розрахунок армованого простінку:
Розрахунковий опір неармованого муру в армованому простінку:
Необхідний розрахунковий опір цегляного армованого муру приймаю , виходячи з умови:
Задаюсь арматурою, класу Вр-І, при d=5мм Rs=360МПА, Rsn=490МПа.
Обчислюю необхідний коефіціэнт армування:
Мінімальний коефіцієнт армування:
Максимальний коефіцієнт армування:
Приймаю сітку розмірами чарунки с=50мм та арматурою ø5Вр-І, при віддалі між сітками в рядах цегли 525мм( тобто сітку ставимо на кожний 7 ряд цегляної кладки), що відповідає проценту армування муру µ=0,26%,.
Уточнений розрахунковий опір армованого муру:
Перевірка несучої здатності простінка:
Міцність забезпечена.
