Міністерство освіти і науки, молоді та спорту України

Національний університет «Львівська політехніка»

Кафедра будівельних конструкцій та мостів

Розрахунково-пояснювальна записка

До курсового проекту з дисципліни:

«Залізобетонні та кам’яні конструкції»

Виконав:

ст. гр. ПЦБ-42

Чуйко О.Я.

Перевірив:

Шпак М.М.

Львів – 2014

1. Компонування конструктивної схеми збірного перекриття Error: Reference source not found

1.1. Обчислення навантаження на 1 м ² перекриття. 4

1.2. Статичний розрахунок ребристої плити перекриття. 5

2. Розрахунок і конструювання збірної попередньо напруженої залізобетонної плити перекриття 6

2.1 Розрахунок плити за першою групою граничних станів 6

2.1.1. Розрахунок поздовжньої робочої арматури в нормальному перерізі на дію згинального моменту. 6

2.1.2. Розрахунок полиці плити 7

2.1.3. Визначення втрат попереднього напруження арматури. 11

2.1.4. Розрахунок міцності похилих перерізів 12

2.2. Розрахунок плити за другою групою граничних станів. Error: Reference source not found3

2.2.1. Розрахунок утворення нормальних тріщин в стадії експлуатації. Error: Reference source not found3

2.2.2. Розрахунок кривизни і прогинів спрощеним способом. Error: Reference source not found

3. Розрахунок і конструювання збірних ригелів марок Р1 та Р2 із звичайного залізобетону 15

3.1. Наближений статичний розрахунок нерозрізних ригелів 15

3.1.1. Обчислення навантаження і визначення розрахункових прольотів 15

3.2. Розрахунок прольотної і надопорної арматури ригелів на дію згинальних моментів у нормальних перерізах першого і другого прольотів. Error: Reference source not found

3.3. Розрахунок і конструювання поперечної арматури ригелів на дію поперечних сил в похилих перерізах першого і другого прольотів 21

3.3.1. Розрахунок полиці ригеля. 22

3.4. Розрахунок параметрів і побудова епюри матеріалів збірних ригелів Р1 і Р2 Error: Reference source not found

3.5. Розрахунок стику збірних ригелів з колонною. 24

4. Розрахунок і конструювання збірної центральної колони каркасу в’язової системи. Error: Reference source not found

4.1. Обчислення навантажень на колону. 27

4.2. Розрахунок повздовжньої робочої арматури. 29

4.3. Розрахунок і конструювання консолі колони. 31

4.4. Розрахунок стику колони 1-го і 2-го поверхів. 32

5. Розрахунок збірного залізобетонного центрально-навантаженого фундаменту під центальну колону. 38

6. Розрахунок і конструювання цегляного простінка 46

Література Error: Reference source not found

Додаток: креслення на трьох аркушах формату А2. Error: Reference source not found

1.Компонування конструктивної схеми збірного перекриття.

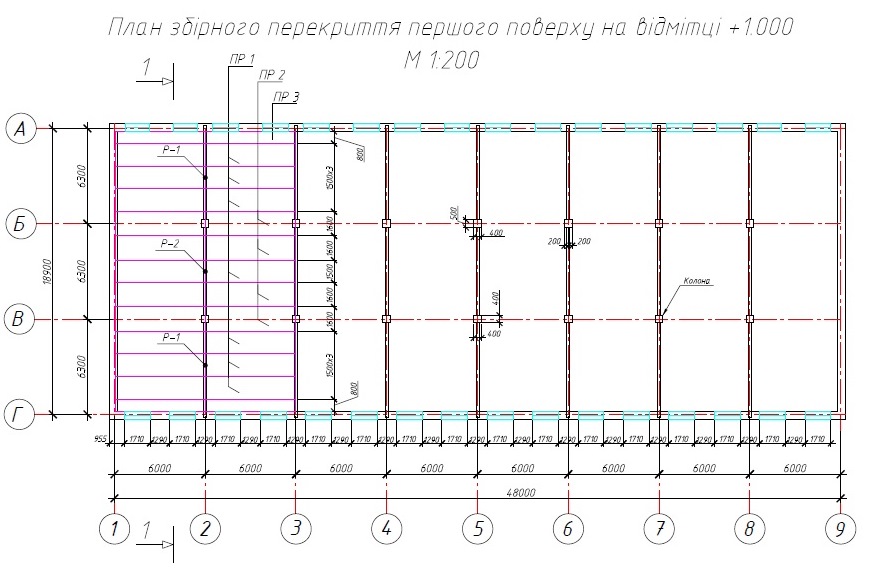

Схема 1. Конструктивна схема будинку.

Вихідні дані на проектування (див. завдання)

Призначення будинку: промисловий.

Розмір будинку в плані (в осях): 48,0 х 18,9 м

Кількість поверхів – 4.

Повздовжній крок колон – 6,0 м

Поперечний крок колон – 6,3 м

Висота поверху – 4,2 м

Район будівництва – Дніпропетровськ

Матеріал конструкцій – збірний з/б

Корисне навантаження на перекриття

Тип збірної плити перекриття – ребриста

Тип збірного ригеля – двополичковий

Тип фундаменту – монолітний стовпчастий

Умовний розрахунковий опір грунту –

Коефіціент надійності по призначенню будівлі .

Загальні положення

Схема споруди: каркасно-в’язева (із зовнішніми несучими стінами). Приймаю ригелі в поперечному напрямку. Ригелі поперечних рам на опорах жорстко з’єднані із крайніми цегляними стінами і середніми колонами.

Плити перекриття приймаю, згідно завдання, ребристі попередньо напружені плити типів:

в’язеві: ПР 57.16-А1000; рядові: ПР 57.16-А1000; добірні: ПР 57.8-А1000

Поздовжній крок колон – 6,0 м

Поперечний крок колон – 6,3 м

Розрахункова довжина плити (при опиранні двома сторонами на ригелі) складає 5,7 м.

Ригель двохполичковий нерозрізний з підрізкою ребра. Колони каркасу поперечним січенням 400х400.Фундаменти під колону окремі, монолітні. В поперечному напрямку жорсткість споруди забезпечується по зв’язковій системі: вітрове навантаження сприймає перекриття, яке працює як горизонтальний диск.

Виробничий будинок в м.Дніпропетровськ, розмірами в плані (в осях) 48,0х18,9 м, на 4 поверхів, висота поверху 4,2 м.

1.1.Обчислення навантаження на 1 м ­2 перекриття.

Таблиця 1. Збір навантажень на 1 м² перекриття

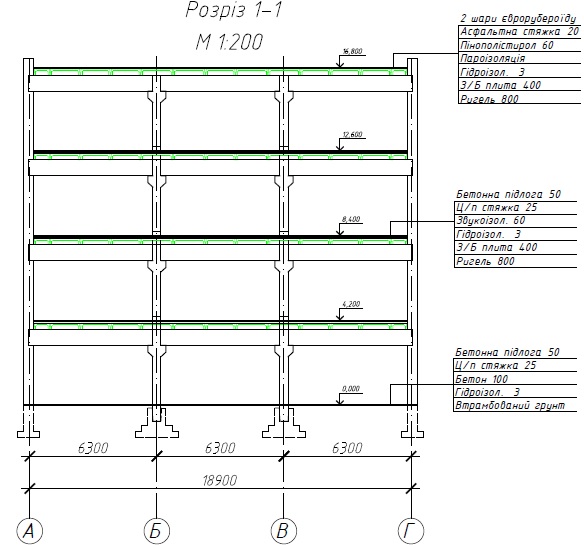

Рис. 1.1.1 Поперечний розріз будинку (Розріз 1-1)

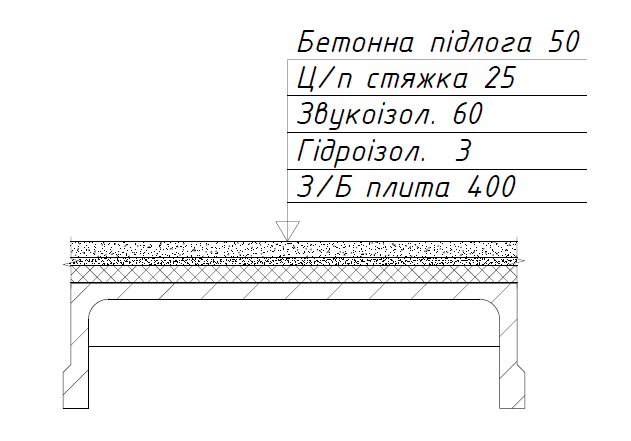

Рис.1.1.2 Конструкція перекриття.

Розрахункове навантаження на 1м довжини плити при ширині плити 1,5м

Постійне

повне

тимчасове

Характеристичні навантаження на 1м довжини плити при ширині плити 1,5м.

Постійне

повне

постійне і довготривале

1.2. Статичний розрахунок ребристої плити перекриття.

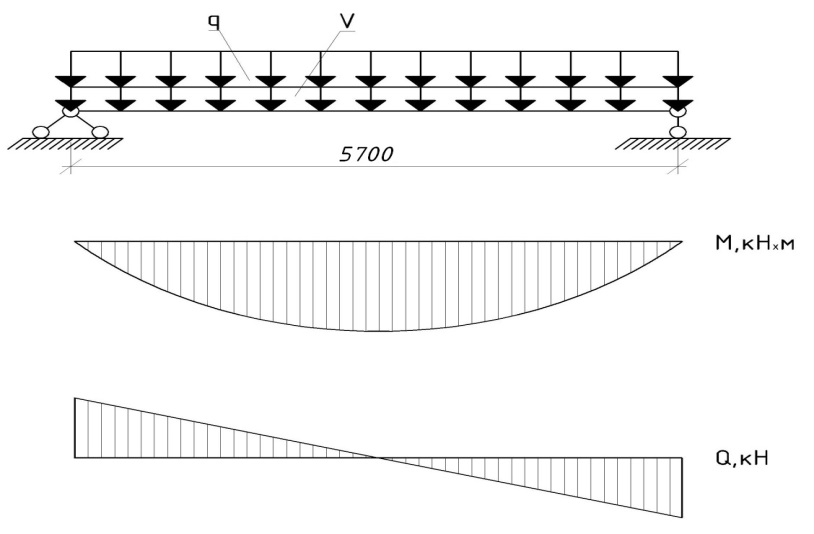

Рис1.2. епюри M, Q

Від розрахункових навантажень:

Від характеристичних навантажень:

Повних

Постійних і довготривалих

Таблиця 2. Збір навантажень на 1 м² перекриття

№ верстви	Вид навантажень і їх підрахунок	Характе-ристичне навантаження	Коефіцієнт надійності за навантаженням γfm	Розрахункове навантаження
	А. Постійне навантаження
1	Бетонна підлога, t = 50 мм, ρ = 2100 кг/м3: t×ρ = 0,05×2100×(0,01)	1,05	1,1	1,155
2	Цементно – піщана стяжка t = 25 мм, ρ = 1600 кг/м3: t×ρ = 0,025×1600×(0,01)	0,4	1,3	0,52
3	Звукоізоляція t = 60 мм ρ=1200 кг/м3	0,72	1,2	0,864
4	Гідроізоляція t = 3 мм, ρ = 600 кг/м3	0,018	1,3	0,023
5	Плита ребриста ПР	2,5	1,1	2,75
	Всього постійне (g0, g):	g0 = 5,188	–	g = 5,862
1.	Корисне на перекриття згідно із завданням на проект-ня:	v0 = 13,2	1,2	v =15,84
2.	Тривале. 0,6v0	v0l = 7,92	1,2	vl =9,504
3.	Короткочасне 0,4v0	v0,S= 5,28	1,2	vS = 6,336
	Повне навантаження	q0 =18,4	–	q = 21,7
	В тому числі тривале q0l = g0 + v0l = 13,1 ql = g + vl = 15,37
