Как выбрать автоматический выключатель?
В основном в квартирах и домах используют однофазные автоматы, выбирая которые необходимо учитывать некоторые особенности. Автоматический выключатель подбирается по номинальному току и классу. Существует ряд стандартных токовых значений: 1А, 6А, 10А, 16А, 20А, 25А, 32А, 40А и т.д. Выбирая автомат по расчетному току, необходимо выбирать ближайшее большее значение. Например, расчетный ток – 14А, значит, автомат подбирается на 16А. Необходимо учитывать и селективность защиты. Что это такое? Довольно часто можно услышать, что автоматы в квартире не сработали, а на вводе в здание «выбили». Это и есть неправильный выбор селективности срабатывания. Необходимо что бы на вводе был автомат с номинальным током большим, чем в квартире. Если на вводе 32А, то дальше может быть 25А или 16А, но не наоборот. Также автоматические выключатели подбираются по классу. Существует три класса: B, C, D. Класс характеризует во сколько раз предельный кратковременный ток превышает номинальный не вызывая срабатывания защиты. Так для класса B этот ток составляет 3-5 I ном., для C – 5-10 I ном., для D – 10-50 I ном. В основном используется класс B и C, D используется очень редко.
Так как автомат должен быть надежен в работе, то при выборе необходимо отдавать предпочтение уже проверенным производителям. Бросаться на дешевые китайские изделия не стоит, лучше отдать деньги за качественный и надежный товар. Тем более что сейчас на рынке существует огромный выбор хорошей продукции как отечественного, так и импортного производства. Правильный выбор автоматического выключателя – залог длительной и надежной работы приборов и устройств в вашем жилище.
Выбор номинала автомата характеристики b.

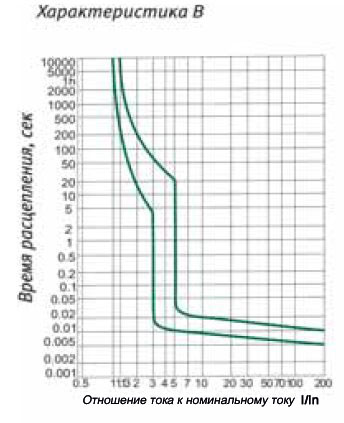

На графике изображена время-токовая характеристика B автоматического выключателя, характеризующая защитное отключение автомата с кривой типа B. Характеристика B отличается от других характеристик тем, что отключение по перегрузке происходит в пределах 3-х - 5-и кратных превышений рабочего тока над номинальным для автомата током. При таких перегрузках, срабатывание происходит за время от 20 миллисекунд до 20 секунд. Более точно указать время срабатывания можно только для конкретного автоматического выключателя, проведением его прогрева соответствующими токами и замером времени, необходимым для срабатывания автомата при том или ином токе. Взяв, в качестве примера, автомат характеристики B с номиналом в 20А, основываясь на графике время-токовой характеристики можно сказать, что при приведенном токе в защищаемой автоматом проводке равным четырем (для 20-и амперного автомата это будет равно 80 Амперам, полученным как 80А = 20А Х 4), время отключения составит от 20 миллисекунд до 40 секунд, а при приведенном токе равном 100 (для 20-и амперного автомата это будет равно 2кА, расчитанным как 2000А = 20А Х 100) время отключения составит от 5 до 10 милЛисекунд
Выбор номинала автомата характеристики b.
Выбор автомата с уже выбранной характеристикой B заключается в определении требуемого номинального тока и количества полюсов автоматического выключателя.
ТАБЛИЦА ВЫБОРА НОМИНАЛА ТОКА.
Прилагаемая таблица позволяет выбрать, основываясь на известном рабочем токе проводки и известном типе проводки, непосредственно обозначение автоматического выключателя. Например, зная что допустимый рабочий ток однофазной электропроводки составляет 21 Ампер, а автоматический выключатель предполагается использовать как вводной автомат, следует выбрать ближайший снизу (то есть имеющий ближайший меньший номинал) номинальный ток автомата, равный 20 Амперам в указанном случае. Количество полюсов вводного автоматического выключателя для однофазной (двухпроводной) электропроводки равно двум, так как вводной автомат должен обеспечивать полное отключение электропроводки, как фазного провода, так и провода нейтрали. В рассматриваемом случае, результатом выбора автоматического выключателя является автомат B20 2P, то есть автоматический выключатель двухполюсный 20-и Амперный с время-токовой характеристикой B. Перейдя по соответствующей выбранному автомату ссылке можно проверить правильности выбора автомата по характеристиками и рассмотреть изображение выбранного автомата.
|
Применение автомата по количеству полюсов |
Защита однофазного проводника и проводки |
Защита однофазной двухпроводной электропроводки |
Защита трехфазной проводки |
Защита трехфазной четырехпроводной электропроводки |
Применение автомата по мощности |
|
Однополюсный автомат |
Двухполюсный автомат |
Трёхполюсный автомат |
Четырёхполюсный автомат |
Мощность нагрузки до 220 Вт |
Автомат 1А |
B1 1P |
B1 2P |
B1 3P |
B1 4P |
Мощность нагрузки до 440 Вт |
Автомат 2А |
B2 1P |
B2 2P |
B2 3P |
B2 4P |
Мощность нагрузки до 660 Вт |
Автомат 3А |
B3 1P |
B3 2P |
B3 3P |
B3 4P |
Мощность нагрузки до 1,32кВт |
Автомат 6А |
B6 1P |
B6 2P |
B6 3P |
B6 4P |
Мощность нагрузки до 2,2кВт |
Автомат 10А |
B10 1P |
B10 2P |
B10 3P |
B10 4P |
Мощность нагрузки до 3,52кВт |
Автомат 16А |
B16 1P |
B16 2P |
B16 3P |
B16 4P |
Мощность нагрузки до 4,4кВт |
Автомат 20А |
B20 1P |
B20 2P |
B20 3P |
B20 4P |
Мощность нагрузки до 5,5кВт |
Автомат 25А |
B25 1P |
B25 2P |
B25 3P |
B25 4P |
Мощность нагрузки до 7,04кВт |
Автомат 32А |
B32 1P |
B32 2P |
B32 3P |
B32 4P |
Мощность нагрузки до 8,8кВт |
Автомат 40А |
B40 1P |
B40 2P |
B40 3P |
B40 4P |
Мощность нагрузки до 11кВт |
Автомат 50А |
B50 1P |
B50 2P |
B50 3P |
B50 4P |
Мощность нагрузки до 13,86кВт |
Автомат 63А |
B63 1P |
B63 2P |
B63 3P |
B63 4P |
