Результати досліджень
№ проби |
Витрата компонентів, кг/м3 / кг на заміс |
В/Ц |
OK, см |
|||
Ц |
В |
П |
Щ |
|||
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
Висновок:
Дослід №2. Визначення межі міцності бетону на стиск (марки та класу бетону)
Обладнання та матеріали: форми-куби, лабораторний вібромайданчик, гідравлічний прес, лінійка, вага, зразки-куби
Метод: екпериментально-руйнівний.
Робоча формула:
k -коефіцієнт, що враховує розмір зpазка (перевідний коефіцієнт), k=0,95;
F - руйнівне навантаження, кН;
S - площа поперечного перерізу зразка, см2;
Rn - міцність бетону у віці n діб, МПа;
R28 - міцність бетону у віці 28 діб, МПа;
n - кількість діб твердіння бетону (n > 3 діб);
В – клас бетону.
Схема досліду
Результати досліджень
№ зраз-ка |
n, діб |
Площа S, см2 |
Об’єм зразка V, см3 |
Маса зразка m, г |
Середня густина ρ0, кг/м3 |
k |
F, кH |
МПа |
R28, МПа |
Клас бетону |
1 |
|
|
|
|
|
0,95 |
|
|
|
|
2 |
|
|
|
|
|
0,95 |
|
|
|
|
3 |
|
|
|
|
|
0,95 |
|
|
|
|
Сер. знач. |
|
|
|
|
|
0,95 |
|
|
|
|
Висновок:

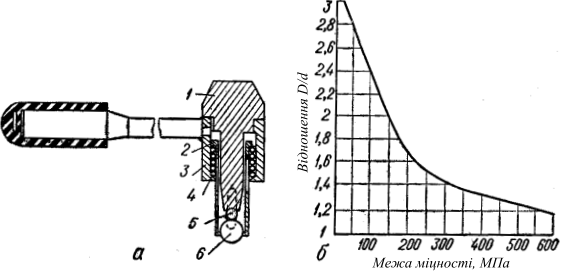

Дослід №3. Визначення міцності бетону еталонним молотком конструкції
К.П. Кашкарова
Обладнання і матеріали: еталонний молоток Кашкарова, шаблон - кутовий масштаб або штангенциркуль, еталонні сталеві стержні, тарувальна крива залежності міцності бетону від значень dб dе, зразки-куби бетону.
Метод експериментальний (неруйнівний).
Робоча формула:
Непряма
характеристика міцності бетону:
-
сума діаметрів відбитків на бетоні, мм;
-
сума діаметрів відбитків на еталонному
стержні, мм.
Тарувальна крива
Результати досліджень
№ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
dб,см |
|
|
|
|
|
|
|
|
|
|
|
dст, мм |
|
|
|
|
|
|
|
|
|
|
|
№ зразка |
Діаметр відбитка, мм |
Міцність (неруйнівним) методом, МПа |
Площа, S, см2 |
Руйнівне наванта-ження, МПа |
Міцність (руйнівним методом), МПа |
|
на бетоні |
на еталоні |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Висновок:
