УЧЕБНО-КУРСОВОЙ КОМБИНАТ
ГУП “ГОРЭЛЕКТРОТРАНС”
Вопросы и ответы
Выпуск № 1
Уважаемые коллеги!

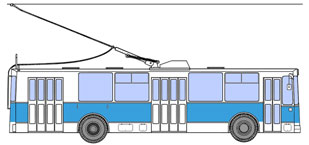

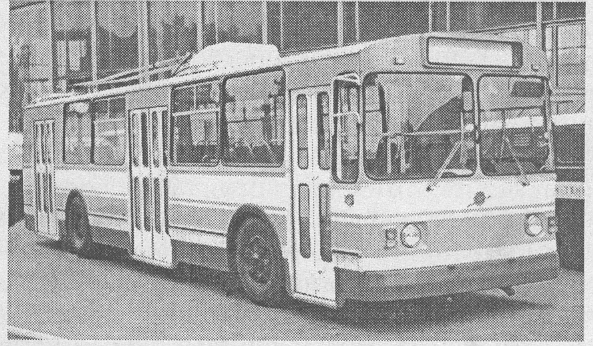

Для того чтобы проверить себя, насколько хорошо Вы знаете электрическую схему троллейбуса ЗиУ-9, Вам предлагается выбрать верный вариант ответа на поставленные вопросы.
САНКТ-ПЕТЕРБУРГ
2006
Билет
№ 1
1). На маневровой позиции не включаются контакторы
ЛК1 и ЛК2, включается только контактор Ш1.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1.
ТК(0);
РТ;
Т;
РН
2. КВ(М-3); РК1
3.
Пр.1;
ВУ-1
2). «Не работает двигатель компрессора, и при
переключении тумблера «ВУК» не слышно звука включения
КДК. При этом остальные высоковольтные и
низковольтные цепи работают».
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1.
АК;
КДК;
ВУК
2. Нет напряжения в контактной сети.
3.
ПП2;
ВВЦ3
3). «Вал ГРК не вернулся на свою первую позицию».
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. РК(2-18) ; ЛК1; РВ
2. КВ(1-3)
3. обесточены ЛК3; СР
Билет № 2
1). «Не включаются контакторы при нажатии на тормозную
педаль, а от ходовой педали включаются».
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. ТК(1-2); РМТ; ЛК2; ЛК3; ЛК
2. Пр.1; ВУ1
3. Аккумуляторная батарея
2). Если вал ГРК не вернулся на 1-ую позицию, то не будут
включаться следующие контакторы:
1. ЛК1; ЛК2; Ш1
2. только Ш1
3. ЛК1; ЛК2
3). В каком из предложенных вариантов правильно указана
очерёдность включения и отключения цепи ЭУР.
1.
ГУР;
АБ;
ВВЦ1;
ВВЦ2
2. АБ; ВВЦ2; ВВЦ1; ГУР
3. ВУ1; ВУК; ГУР
Билет № 3
1). При нажатии на тормозную педаль не включаются
контакторы Ш3 и РВ1.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. ТК(1-2)
2. ЛК1; ЛК3; ЛК2
3. Пр.1; ВУ1
2). Не работает двигатель компрессора, а КДК включается.
При этом остальные высоковольтные вспомогательные цепи работают.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. ПП2
2. ПП6
3. АК
3). Не работают двигатель вентилятора и РН.
При этом остальные высоковольтные вспомогательные цепи работают.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. ПП6
2. Нет напряжения в контактной цепи
3. ПП1
Билет № 4
1). При нажатии на тормозную педаль не включается только
контактор Ш1.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. Т
2. ТК(1-2)
3. ЛК2; ЛК3; ЛК1
2). Все двери салона открыты. При закрытии дверей
салона не закрывается средняя дверь.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. «Освещение подножек» (В5)
2. Пр.4 (двигатель 2-ой двери)
3. Пр.3 (двигатель 1-ой двери)
3). Не работает только двигатель компрессора.
Необходимо выявить неисправность в следующем порядке:
1. Проверить включение АК и КДК; заменить ПП2.
2. Заменить ПП6; ПП2; проверить КДК и АК.
3. Заменить ПП2; проверить КДК и АК.
Билет № 5
1). На маневровой позиции не включается контактор Ш1,
все остальные контакторы (ЛК1, ЛК2 и ЛК3) включаются.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. РК(1-13)
2. КВ(М-3); РК1
3. Пр.1; ВУ1
2). При нажатии на ходовую педаль не включается ни один
контактор, а от тормозной педали включаются.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. Пр.1; ВУ1
2. КВ(М-3); РК1
3. ТК(0)
3). Не работают все двери на троллейбусе.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. Пр.2
2. Пр.6
3. Пр.1
Билет № 6
1). Не включаются контакторы при нажатии на ходовую
педаль и тормозную педаль. При этом работают все
аппараты низковольтных вспомогательных цепей.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. Пр.1; ВУ1
2. Генератор и реле регулятор
3. Аккумуляторная батарея.
2). Не работают все аппараты высоковольтных
вспомогательных цепей.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. ВВЦ1
2. ПП6
3. ВВЦ2
3). Не работает только одна средняя дверь.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. Пр.3 ( двигатель 1-ой двери)
2. Пр.1 ( цепи управления)
3. Пр.4 ( двигатель 2-ой двери)
Билет № 7
1). На маневровой позиции включается контакторы ЛК1, ЛК2
и Ш1, но не включаются РВ и контактор ЛК3.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. КВ(М-3) в цепи питания РВ и ЛК3
2. КВ(М-3) в цепи ЛК1 и ЛК2
3. РК1
2). При нажатии на ходовую педаль включаются контакторы
ЛК1, ЛК2, ЛК3 и Ш1, но троллейбус не трогается с места.
При этом работают все аппараты высоковольтных
вспомогательных цепей.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. Нет напряжения в контактном проводе.
2. Перегорел ПП6
3. Отключен АВ
3). При включении ВВЦ1 и ВВЦ2 работает ДВ (двигатель
вентилятора), при этом не включается РН.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. Обрыв в цепи питания РН
2. ВВЦ1; ВВЦ2
3. Перегорел ПП1
Билет № 8
1). На маневровой позиции не включается только ЛК3.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1.
РВ или
обрыв в цепи
ЛК3
2. КВ(М-3) в цепи питания ЛК1, ЛК2, Ш1
3. Пр.1; ВУ1
2). По каким признакам водитель может судить
об отсутствии питания в силовой цепи.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. Троллейбус не трогается с места
2. По работе зуммера отрыва токоприёмника.
3. По показаниям амперметра силовой цепи.
3). На 2-ой тормозной позиции не включается контактор Ш2.
Возможно, неисправны:
1. обрыв в цепи питания Т
2. не притянут якорь РМТ.
3. Пр.1; ВУ1
Билет № 9
1). При включении на маневровую позицию троллейбус
трогается с места рывком.
При этом отсутствует электродинамический тормоз.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. тормозной реостат Р12 - Р13 - Р21
2. Ш2
3. Ш3
2). При переводе вала реверсора по ходу «Вперед» троллейбус
не имеет хода, при переводе вала реверсора по ходу «Назад»
троллейбус идёт.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. ЛК1, ЛК2
2. АВ
3. контакты реверсора В1; В2
3). При установке ходовой педали на маневровую позицию
троллейбус имеет мягкий ход. При переводе на ходовые
позиции ощущается рывок при выведении пусковых
реостатов.
Укажите, пожалуйста, возможный вариант ответа.
Возможно, неисправны:
1. резисторы Р1 - Р2
2. ЛК3
3. силовые кулачковые элементы РК1; РК2
Билет № 10
1). При установке ходовой педали на маневровую позицию
троллейбус идёт, а при переводе на 1-ую ходовую позицию
отключаются все контакторы отключаются, и силовая
