7. Обозначение выводов электродвигателей.
6.1. Переменного тока:
Начало Конец
СТАТОР: первая фаза С1 С4
вторая С2 С5
третья С3 С6
нулевая точка 0
РОТОР: первая фаза Р1
вторая Р2
третья Р3
нулевая точка 0
6.2. Постоянного тока Начало Конец
Якорь Я1 Я2
Компенсационная К1 К2
Добавочных полюсов Д1 Д2
Последовательная возбуждения С1 С2
Независимая возбуждения Н1 Н2
Параллельная возбуждения Ш 1 Ш2
Пусковая П1 П2
Уравнительная У1 У2
7. Проверка правильности включения обмоток электродвигателя.
7.1. Переменного тока.На одну из обмоток статора подается импульс постоянного тока; по отклонению стрелки милливольтметра, подключаемого в две другие фазы поочередно, можно узнать их полярность. Если на начало обмотки подается «+», а на конец – минус, то при включении рубильника полярность на других фазах будет следующей: минус на началах и плюс – на концах. При отключении рубильника – все наоборот.
С1, С2, С3 – начала
обмоток
С4,
С5, С6 – концы обмоток

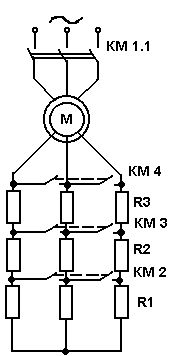

Рисунок 7 - Схемы двигателей с короткозамкнутым и с фазным ротором.
7.2. Другой способ. На одну из обмоток подают переменное напряжение ( около 100 В). Два любых вывода других фаз соединяют вместе, а к свободным выводам присоединяют вольтметр или лампу. Горение лампы показывает, что она присоединена к зажимам разной полярности. Далее опыт повторяют с другими фазами.
7.3. Постоянного тока. При работе машины в качестве генератора полярность главных и дополнительных полюсов должна чередоваться так, чтобы по направлению вращения машины за любым главным полюсом находился разноименный дополнительный, а при работе в качестве двигателя – за главным полюсом должен идти одноименный дополнительный. Определение чередования полюсов можно выполнить с помощью специальной катушки из тонкой изолированной проволоки, концы которой подключены к милливольтметру. В обмотку подают напряжение, а испытательную катушку вдвигают в зазор между якорем и полюсом. При правильном подключении полюсов направление отклонения стрелки будет одинаковым в зазоре и вне зазора.
Правильность подключения добавочных полюсов и компенсационной обмотки можно
8

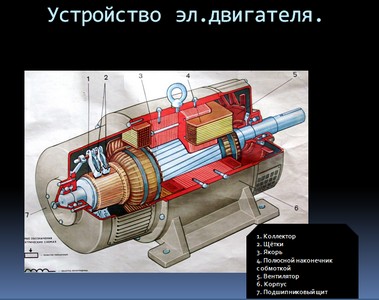

1-коллектор,
2-щетки, 3-якорь,
4-полюс,
5-вентилятор,
6-станина,
7-лапы,
8-подшипниковый щит
7

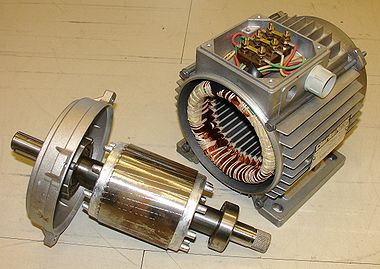

Рисунок 8 – Двигатели постоянного и переменного тока
проверить с помощью переменного тока, для чего включают эти обмотки последовательно с якорем в цепь переменного тока через автотрансформатор. С помощью амперметра и вольтметра определяют полное (кажущееся) сопротивление цепи. Затем обмотку дополнительных полюсов включают последовательно с компенсационной, так, чтобы ток в них протекал в обратном направлении и вторично определяют полное сопротивление.
При правильном подключении обмоток полное сопротивление меньше. Это объясняется тем, что в данном случае магнитное поле якоря направлено против поля добавочных полюсов и компенсационной обмотки.
