19. Монтаж кабельных линий.
Общие сведения. Основной источник электроэнергии промышленных предприятий - это электрические станции, объединенные в энергетические системы. Электрическая энергия от источника подаётся к потребителям, как правило, с помощью линий электропередач (ЛЭП). Питание подстанций осуществляет чаще всего воздушными и кабельными линиями; питание РУ - по кабельным линиям, токопроводам и шинопроводам. При питании подстанций по радиальным кабельным линиям осуществляется непосредственное, без отключающих аппаратов, присоединение питающего кабеля 6-10 кВ к трансформатору. Для передачи электроэнергии в сетях внутреннего электроснабжения наряду с кабельными линиями широкое распространение получили шинопроводы, прокладываемые по шинным тоннелям или подземным галереям.
Способы выполнения сетей. Распределительные сети системы электроснабжения, прокладываемые по территории предприятий могут представлять собой воздушные и кабельные линии, шинопроводы, токопроводы, СИП, а также силовые и осветительные сети, проложенные установочными проводами.
Воздушные линии (ВЛ-см. ранее, стр.43-55) широко применяют в питающих и распределительных сетях 220-6 кВ при соответствующих условиях окружающей среды, трассы. Для воздушных линий используют в основном голые многопроволочные провода. В качестве опор для воздушных линий применяют: промежуточные, анкерные, угловые, концевые, транспозиционные и специальные опоры.
Кабельные линии до недавнего времени применялись преимущественно в сетях до 1000 В, 6 – 10 кВ и реже 35 кВ. Однако в последнее время из экономических соображений шире стали применять силовые кабели напряжением 110-220 кВ и выше. Кабель состоит из следующих основных элементов: многопроволочная или цельная токоведущая жила, фазовая изоляция, наполнитель, экраны из проводящих или полупроводящих материалов, оболочка, бронепокров (броня), наружный защитный покров. Жилы кабелей изготавливаются из медных или алюминиевых проволок. Изоляция жил - из пропитанной бумаги, резины, силикона, пластмассы, полиэтилена, а также из нового материала - сшитого полиэтилена (СПЭ). В зависимости от назначения и марки кабеля оболочки изготовляют из свинца, алюминия, поливинилхлорида, полиэтилена и специальной резины. От механических повреждений кабели защищают резиновым шлангом или бронёй из стальных оцинкованных лент или проволок, защищённых от коррозии пропитанной пряжей. Между оболочкой и бронёй имеется защитная подушка из СПЭ, битумного состава, пропитанной бумаги или пряжи. Экраны изготавливают из металлических проволок, фольги, полупроводящих полимерных и металлополимерных материалов.
В зависимости от условий кабели прокладывают в траншеях или в кабельных сооружениях: туннелях, эстакадах, галереях, каналах. Кабельные сооружения должны предусматривать 20%-ый резерв для прокладки дополнительных кабелей. Кабельные линии, предназначенные для питания электроприёмников первой категории, прокладывают по отдельным, изолированным друг от друга трассам.
При прокладке кабельных трасс по возможности используют существующие технологические, водо-, тепло- и воздухокоммуникации, стены зданий, лотки, межферменные пространства, натянутые между зданиями троса.
Кабельные сооружения по степени пожароопасности относятся к категории В и выполняются из несгораемых материалов.
Токопроводы используют при концентрированном расположении нагрузок и большом числе часов использования максимума нагрузки. При этом дефицитные кабели 6, 10 и 35 кВ заменяют неизолированными алюминиевыми шинами или проводами. Повышается надежность питания, упрощается эксплуатация, повышается способность к перегрузке. К недостаткам токопроводов следует отнести высокую стоимость строительной части, их реактивность, вносимую строительными и крепящими конструкциями, которая приводит к дополнительным потерям в токопроводе и снижению напряжения у потребителя, необходимость резервирования, так как аварии на токопроводе сказываются на большом числе потребителей.
Шинопроводы применяют для межцеховых (напряжением 6 –35 кВ) и цеховых (на напряжения до 1000 В) магистралей. Шинопроводы для межцеховых магистралей чаще всего изготовляют из алюминиевых шин, размещенных в общем алюминиевом круглом кожухе.
Закрытые шинопроводы устанавливают на любой высоте, защищенные — на высоте не менее 2,5 м от пола. Применяют также открытые шинопроводы, выполняемые голыми шинами, проложенными по изоляторам, закрепленным на кронштейнах и траверсах нижнего пояса ферм, стен, колонн на высоте не ниже 3,5 м от пола.

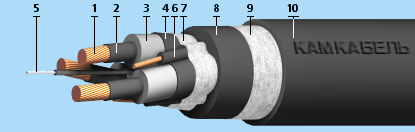

8 12 7 5 9
10 11 10 11 10
1 2
3 4 5 6 7 8
6
9-заземляющая
жила, 10-разделит. слой, 11-шланг
резиновый 12-экран
из п/п резины
1-защитный наружный покров, 2-броня, 3-подушка под броней, 4-металлическая оболочка, 5-поясная изоляция, 6-уплотняющий жгут, 7-изоляция жил, 8-токоведущие жилы
Рисунок 43 – Кабели: бронированный СБ (ААБ), ААБнЛГ и гибкий КШВГТ-10.
Установочные провода широко применяют наряду с шинопроводами и кабелями для подключения двигателей, выполнения схем управления и осветительных ceтей. Установочные провода прокладывают открыто (в лотках и желобах) и в газовых трубах. Прокладка в газовых трубах обеспечивает надежную защиту проводов от механических воздействий, допустима в помещениях с любой характеристикой среды и выполняется в любом месте: в бороздах в полу, по стенам и потолкам (открыто и скрыто), по металлическим конструкциям зданий и технологического оборудования). Провода с алюминиевыми жилами нельзя применять при прокладке по конструкциям, подверженным сотрясениям и ударам. Если имеется возможность воздействия на провода масел и их паров, то провода ППВ и АППВ прокладываются в трубах. Эти провода используют также для скрытой проводки осветительных сетей.
