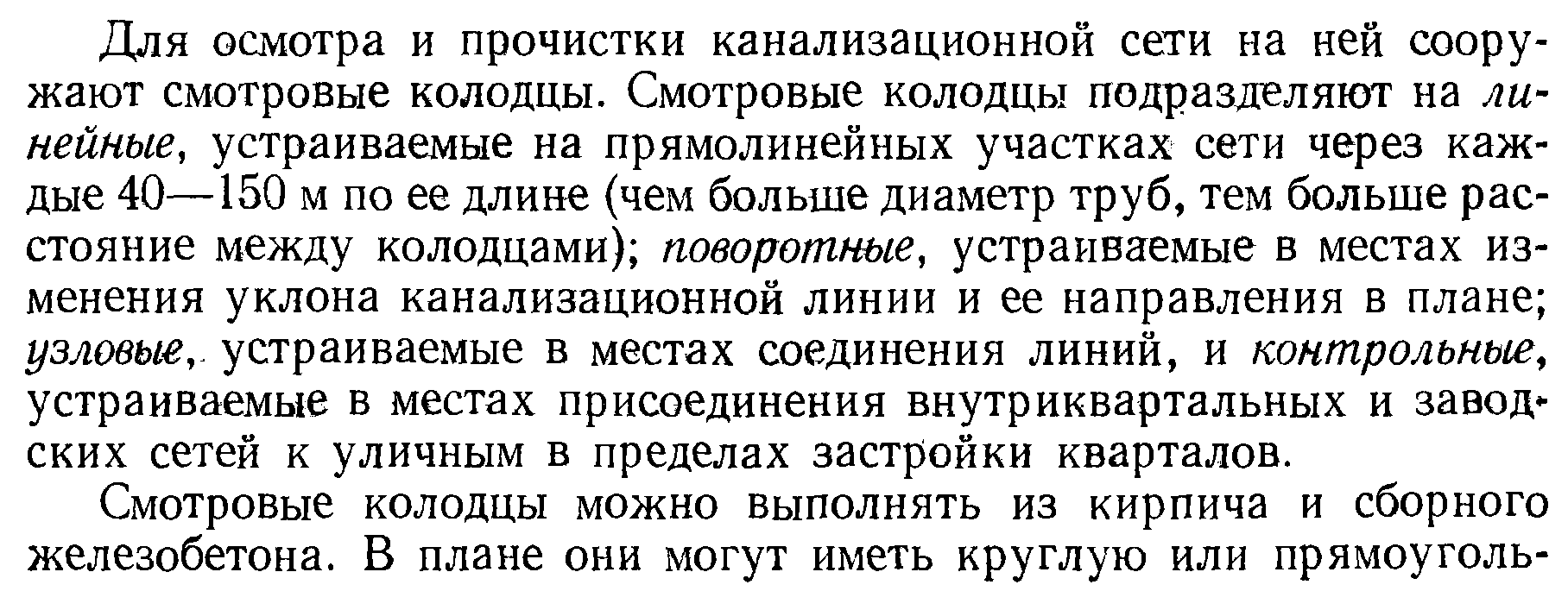

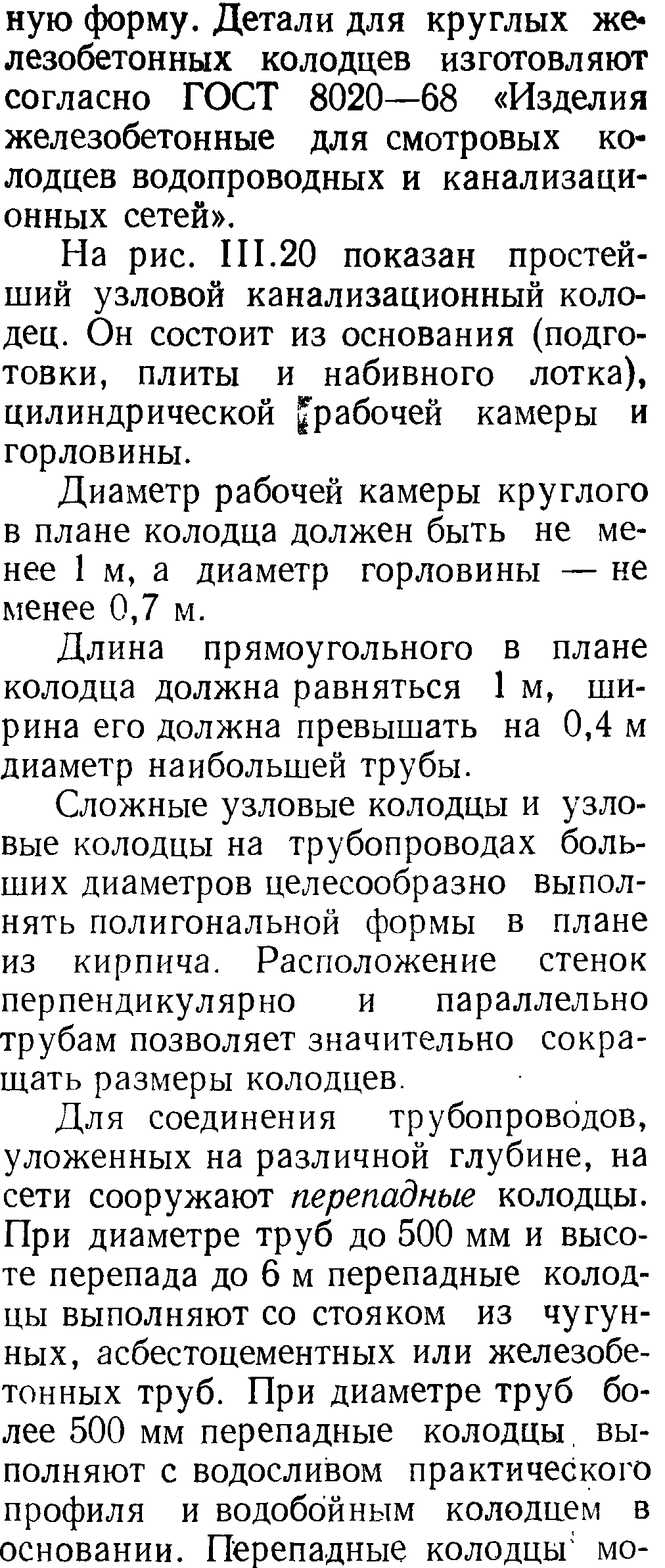

Колодцы на канализационной сети.
Пересечение трубопроводов канализационных сетей с препятствиями.
Пересечение коллекторов с реками, оврагами и железными дорогами выполняют путём устройства дюкеров, эстакад и др.
Дюкер состоит, как правило, не менее чем из двух линий трубопроводов, прокладываемых под препятствием и работающих полным сечением (как напорные), и верхней и нижней камер. Жидкость движется по трубопроводам под действием напора, который устанавливается вследствие разности отметок уровней воды в верхней и нижней камерах.
При расположении канализационной сети значительно выше препятствия (дороги в больших выемках, овраги и суходолы) пересечение целесообразно выполнять в виде самотечного трубопровода, укладываемого по эстакаде — мосту.
При расположении канализационной сети значительно ниже препятствия (дороги на насыпях) пересечение целесообразно выполнять в виде самотечного трубопровода, укладываемого под препятствием. В зависимости от назначения дороги, интенсивности движения и характера транспорта переход может быть выполнен из усиленных труб, в футляре из стальных труб (кожухе) или в туннеле.

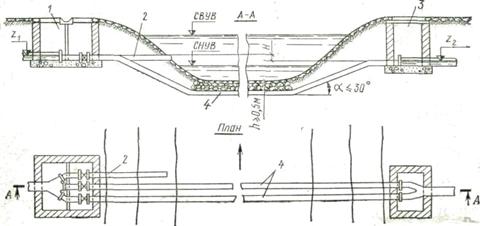

Рис. 111.21. Дюкер
1 —верхняя камера; 2 — аварийный вынусь; 3 — нижняя камера; 4— трубы дюкера

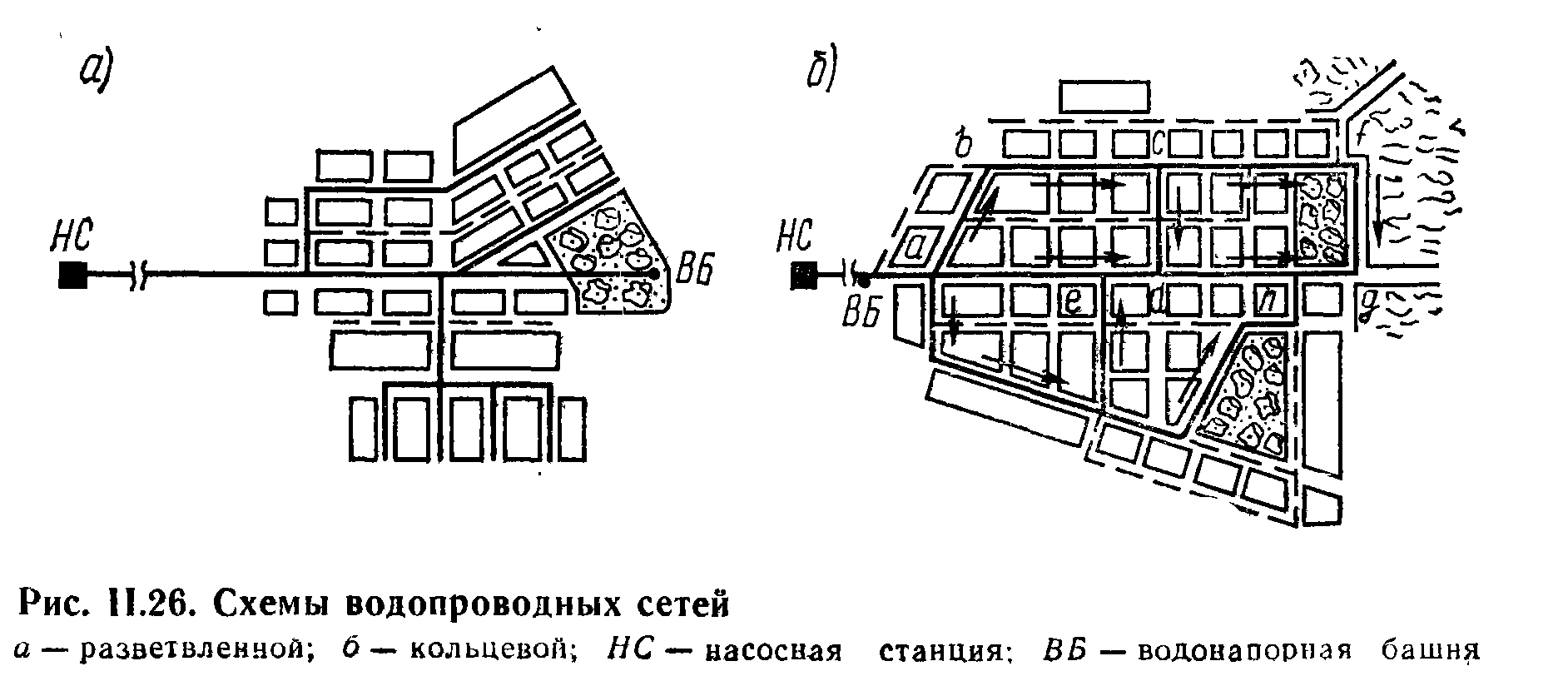

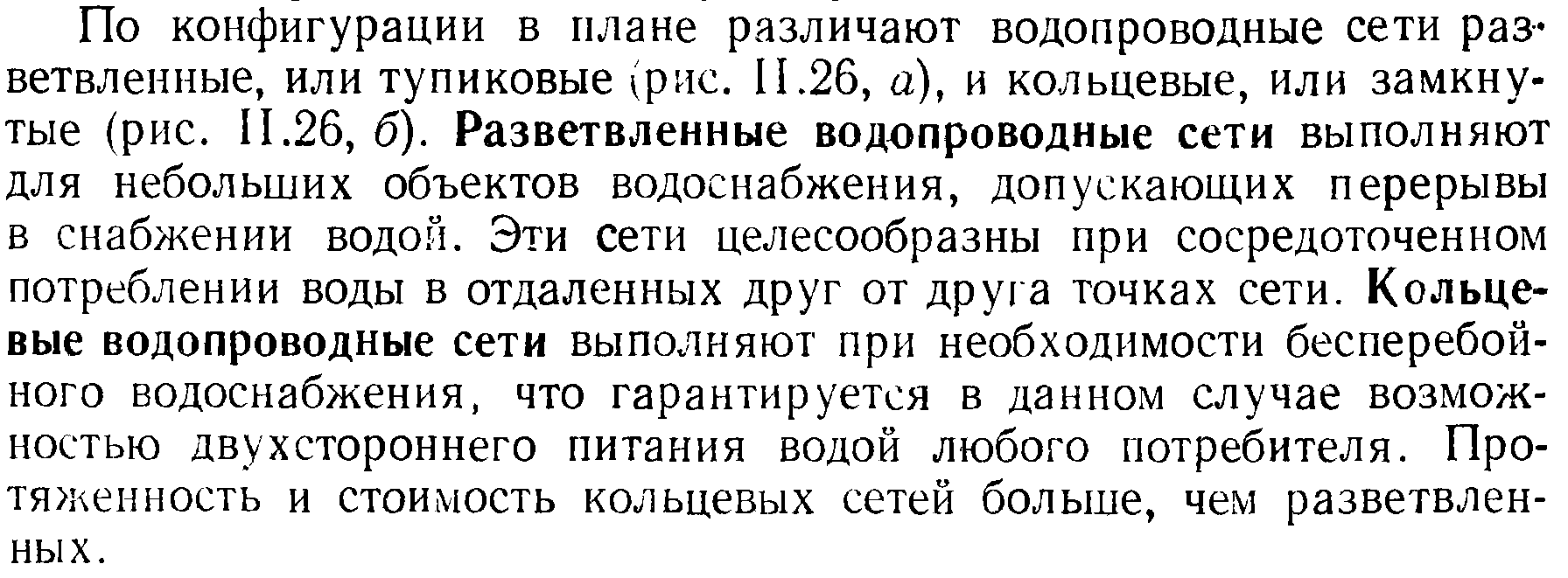

Трассировка, материалы, оборудование наружной водопроводной сети.
Далее учить со страницы 136.

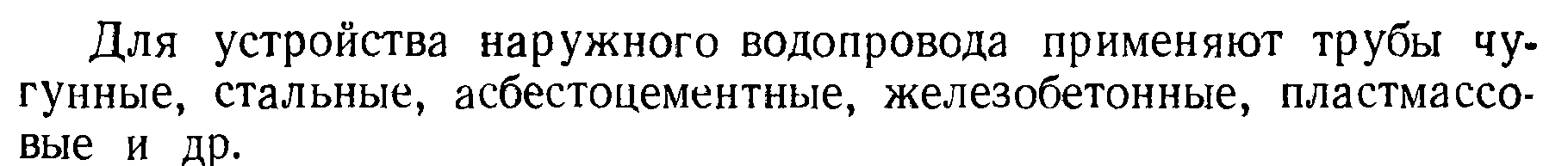

Трассировка, арматура, трубы применяемые для устройства водопровода. Деталировка сети, глубина заложения водопроводных линий.
Заложения считается по формуле hmin=∆A-(hпр+е), где е=0.3.
Методы очистки сточных вод.

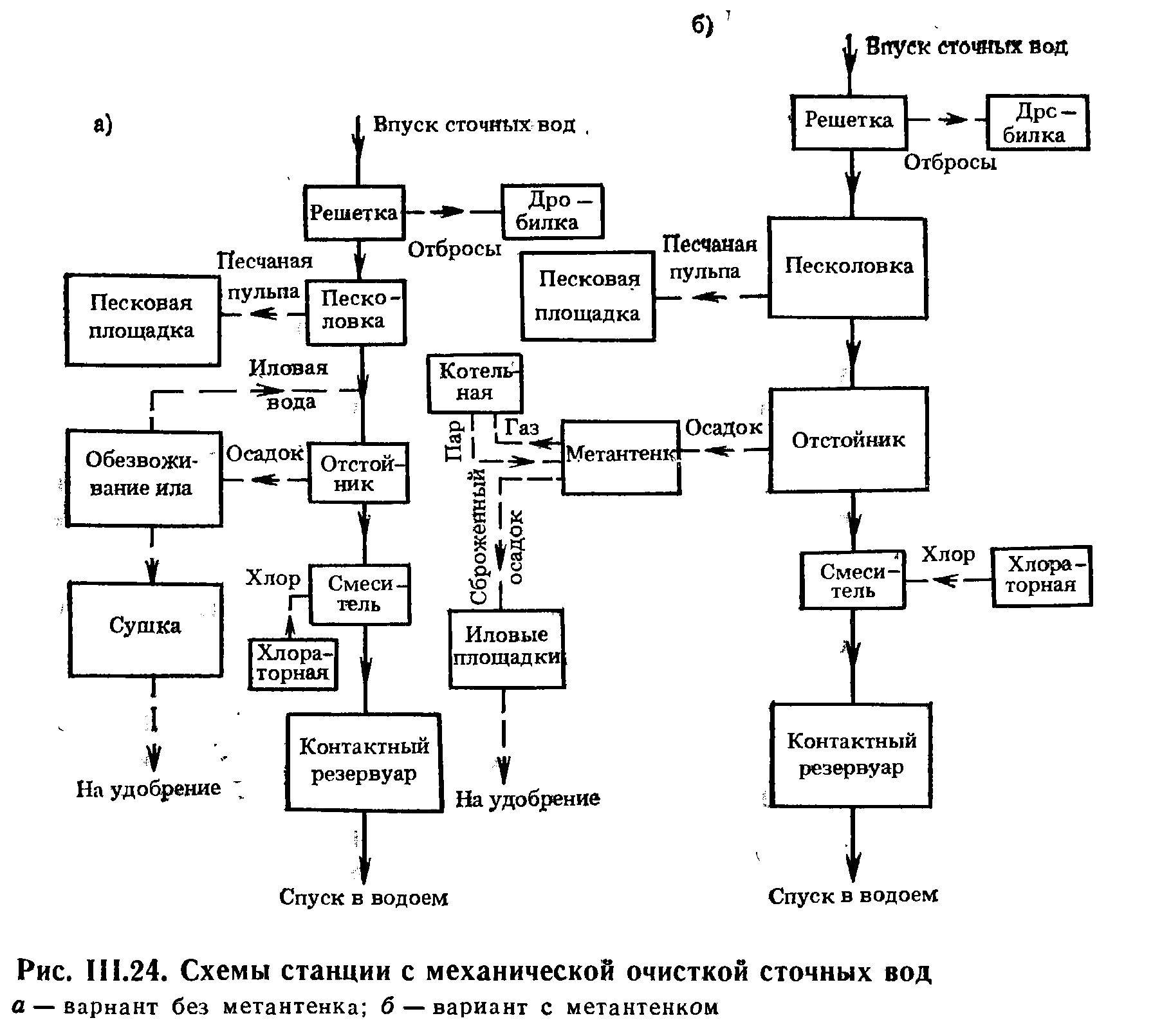

Для обработки сточных вод применяют механическую, физико-химическую и биологическую очистку.
В результате механической очистки из сточной жидкости удаляются нерастворимые и частично коллоидные загрязнения. Крупные загрязнения задерживаются решётками. Загрязнения минерального происхождения улавливаются песколовками.
Для обработки производственных сточных вод применяют также флотацию, вводя в сточную жидкость воздух и пенообразующие вещества.
Физико-химическую очистку применяют главным образом для обработки некоторых видов производственных сточных вод. К таким методам относят: сорбция, электролиз ионный обмен и т.д.
Сущность биологической очистки состоит в окислении органических веществ микроорганизмами. Различают биологические фильтры и аэротенки.
Для дезинфекции сточных вод чаще всего применяют хлорирование.

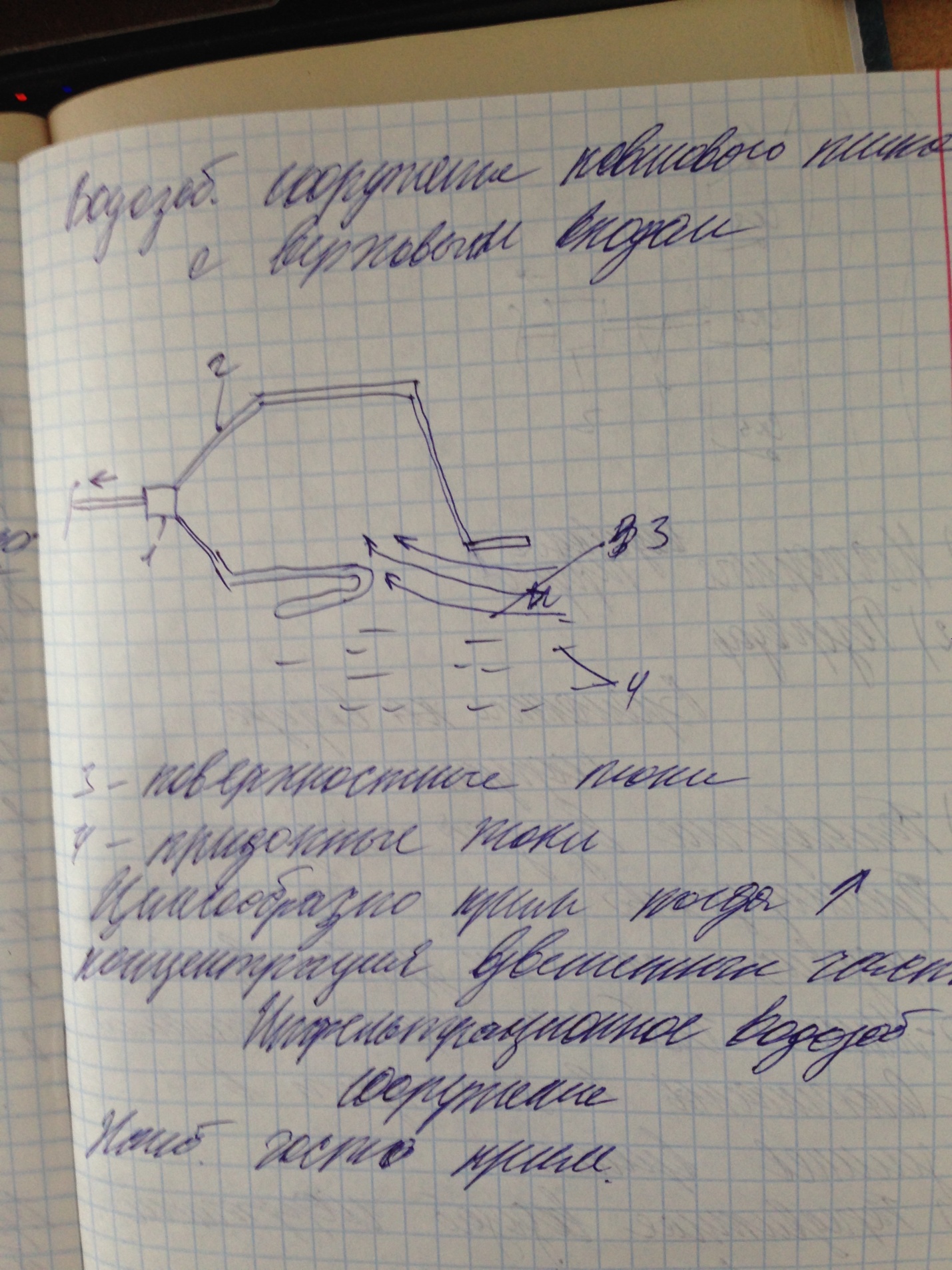

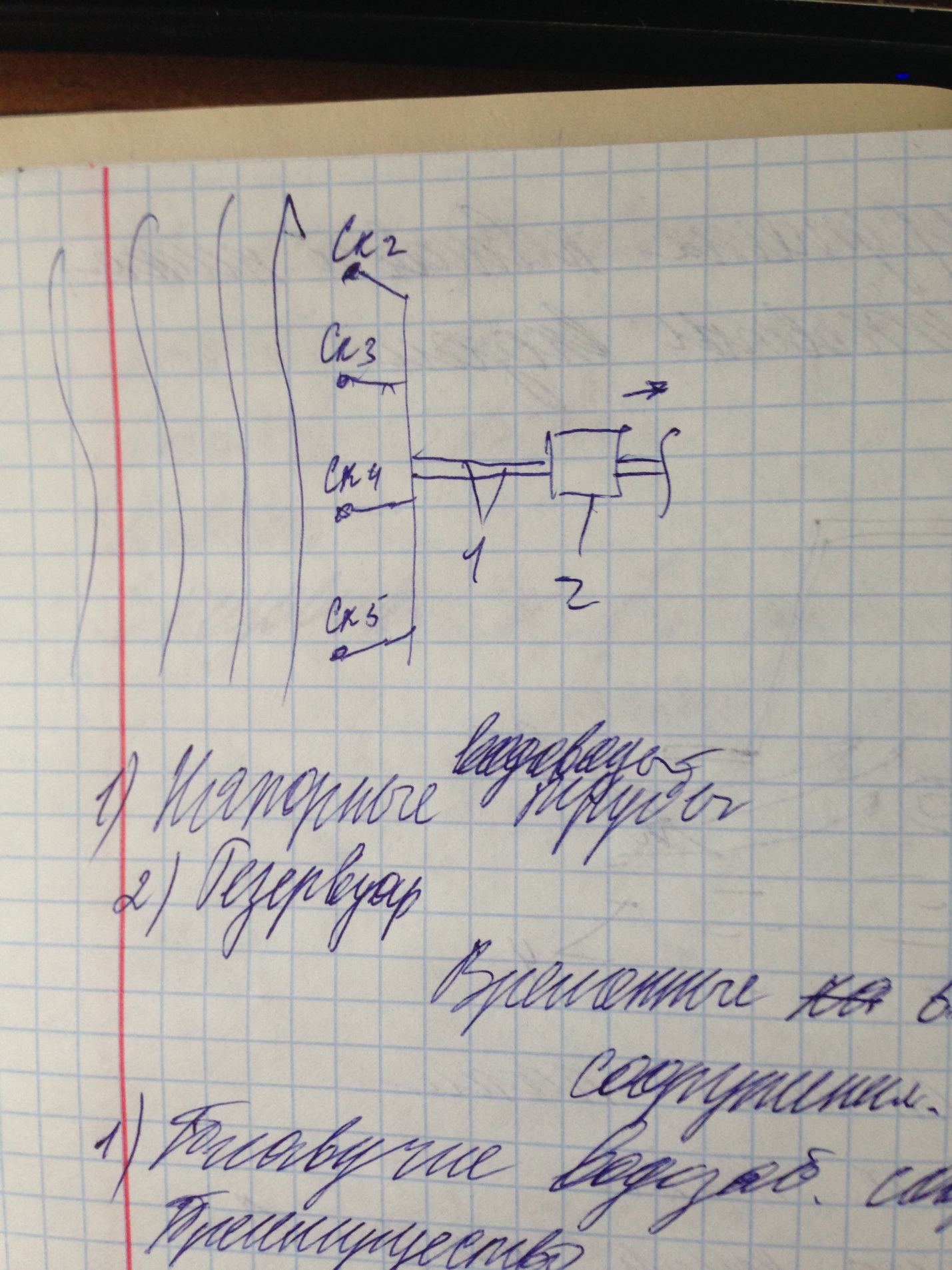

Специальные водозаборные сооружения.
Устройство и назначение вентиляции и внутренней канализации
Монтируют гидравлические затворы – предназначенные для того чтобы газы не попадали в помещение.
Ревизия – прочистка. 1 – отводной трубопровод, 2 – стояк монтируется в коридорах, подсобных помещениях, чаще в сан. узлах, редко в кухнях и в ваннах, 3 – вытяжной трубопровод, R – ревизия, монтируется на верхнем и нижнем этаже, через 2-3 этажа, монтируется на поворотах у наружной стены на отводных трубопроводов, 4 – горизонтальный сборный коллектор, 5 – трубопровод от прочистки до оси первого смотрового колодца, назначение выпуска – отвод сточных вод за пределы здания во внутриквартальную канализацию
Обосновать выбор системы и схемы внутренней водопроводной сети 8-ми этажного жилого здания при Нгар=28м.
По назначению системы водоснабжения подразделяют на хозяйственно-питьевую, производственную и пожарную. В данном случае выбран хозяйственно-питьевой водопровод, т.к предназначен для обеспечения водой жилого здания.
Система водоснабжения здания присоединена к централизованной системе.
По сфере обслуживания система водоснабжения может быть объединённой, единой и раздельной. В данном здании рационально выбрать раздельную систему водоснабжения.
Также системы водоснабжения делятся по способу использования воды: прямоточные, с повторным использованием воды, либо оборотные. Для данного здания выбрана прямоточная система водоснабжения. По обеспеченности напором и установленного оборудования: система с повышенной насосной установкой без водонапорного бака Нсв=38м это больше чем Нгар=28. Схема системы внутреннего водоснабжения тупиковая, с нижней разводкой
