Канализирование твёрдых отбросов – мусороудаление.
Мусоропроводы применяют 3 типов: сухие, холодные; горячие, огневые; мокрые.
- сухие, холодные. Состоят: вертикального ствола диаметром 400-500мм, приемных клапанов. Размещение: коридоры, лестничные клетки, реже в квартирах. Устанавливают 0.8-0.9м от пола. В нижней камере находится размещаются бункера для сбора мусора. В верхней камере находится ерш для дезинфекции ствола мусоропровода.
-реже применяется огневой, горячий. Внизу топка (мусор сжигается).
- мокрый. Внизу располагается дробилка, дробит на определённые фракции, разводится чистой водой и сбрасывается в канализацию.

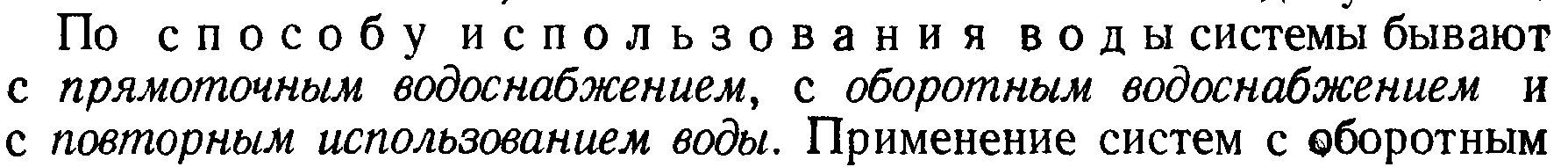

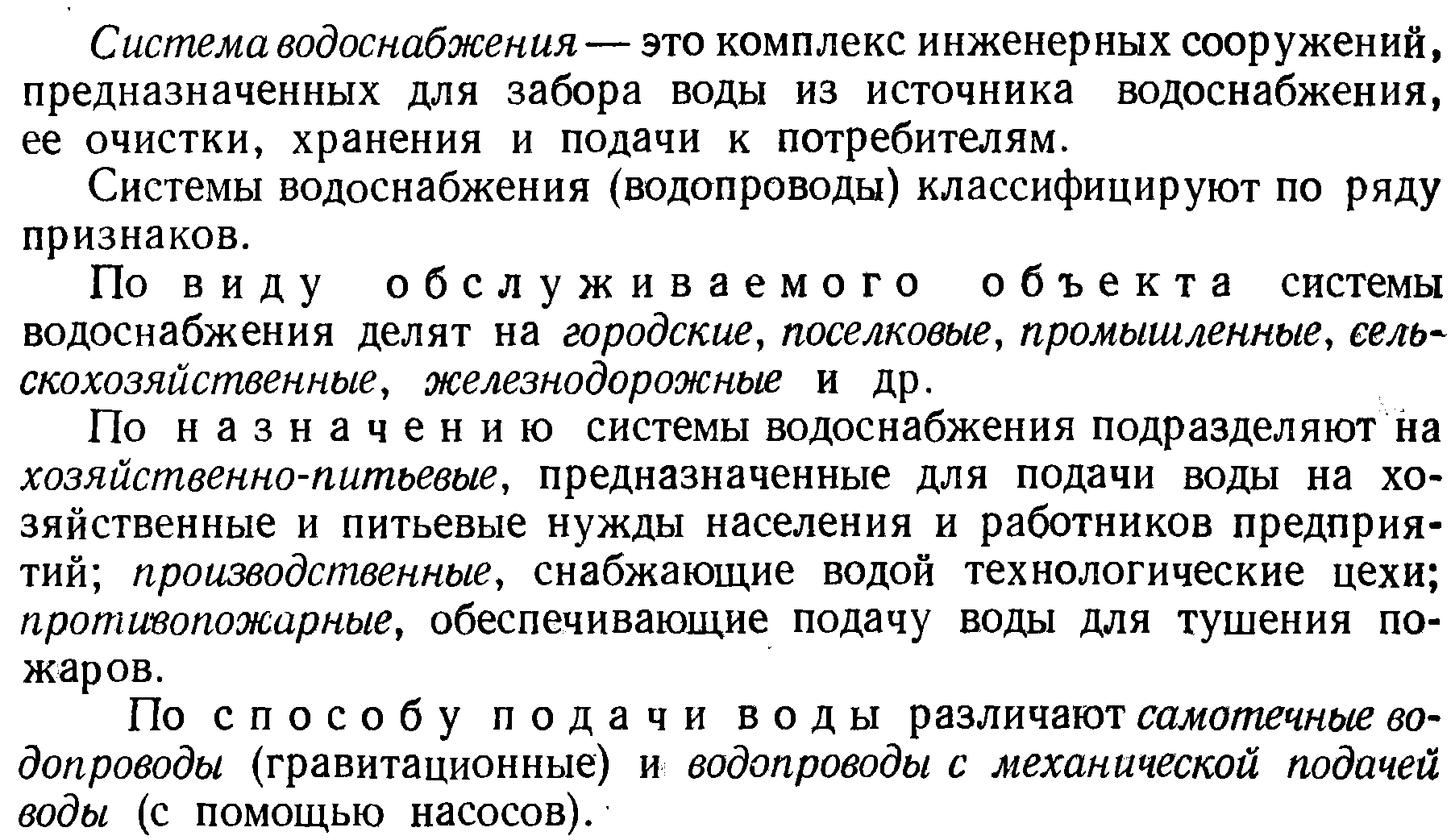

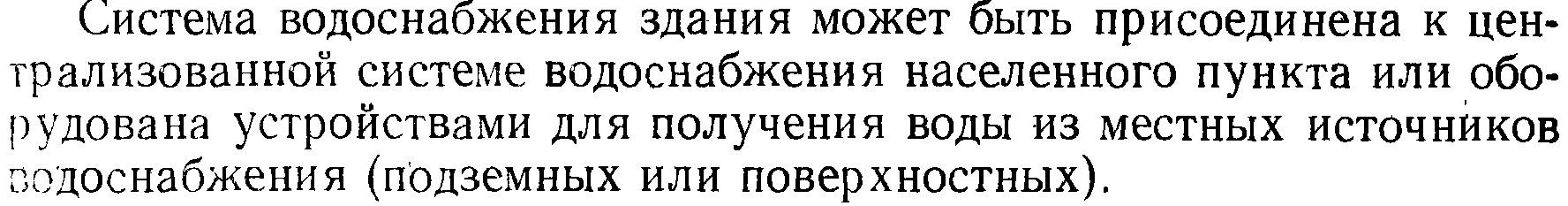

Классификация систем водоснабжения зданий.

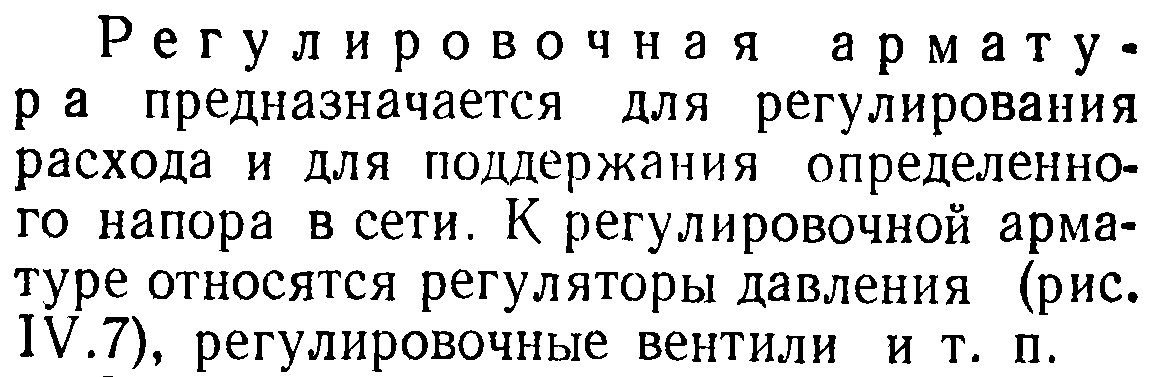

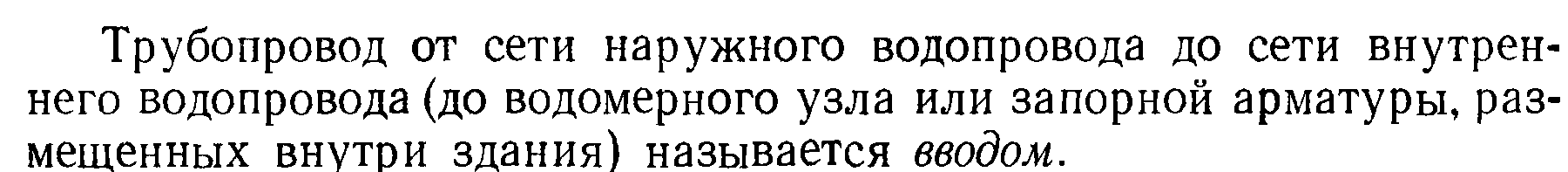

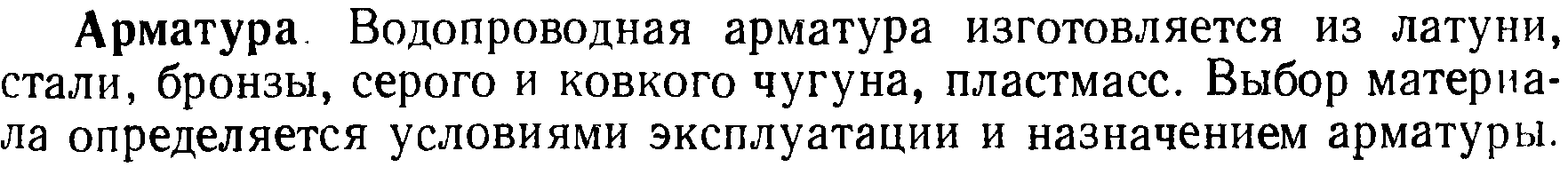

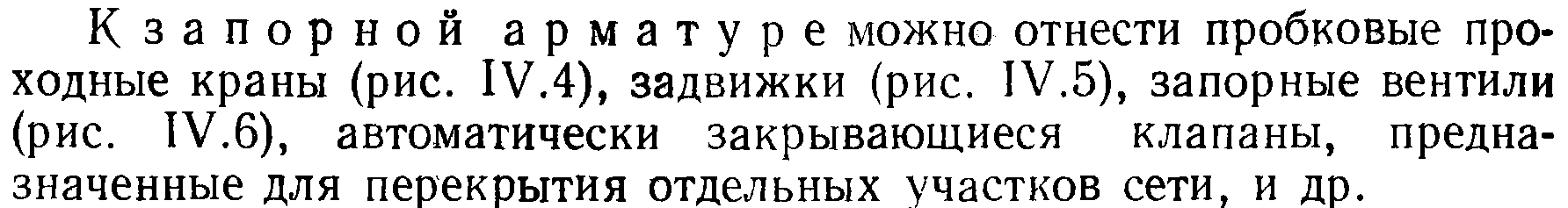

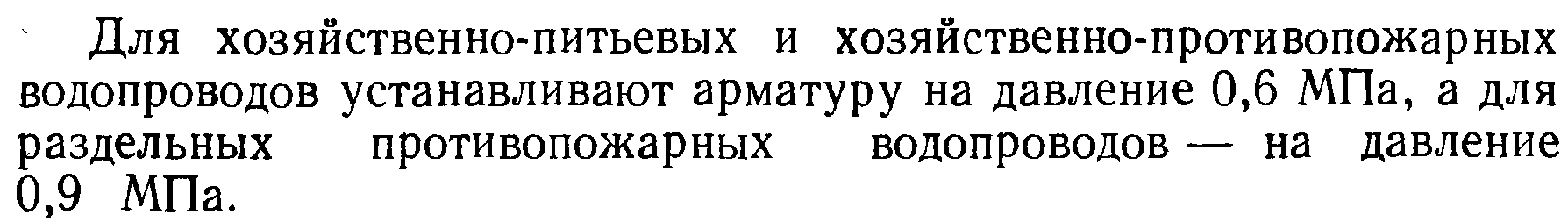

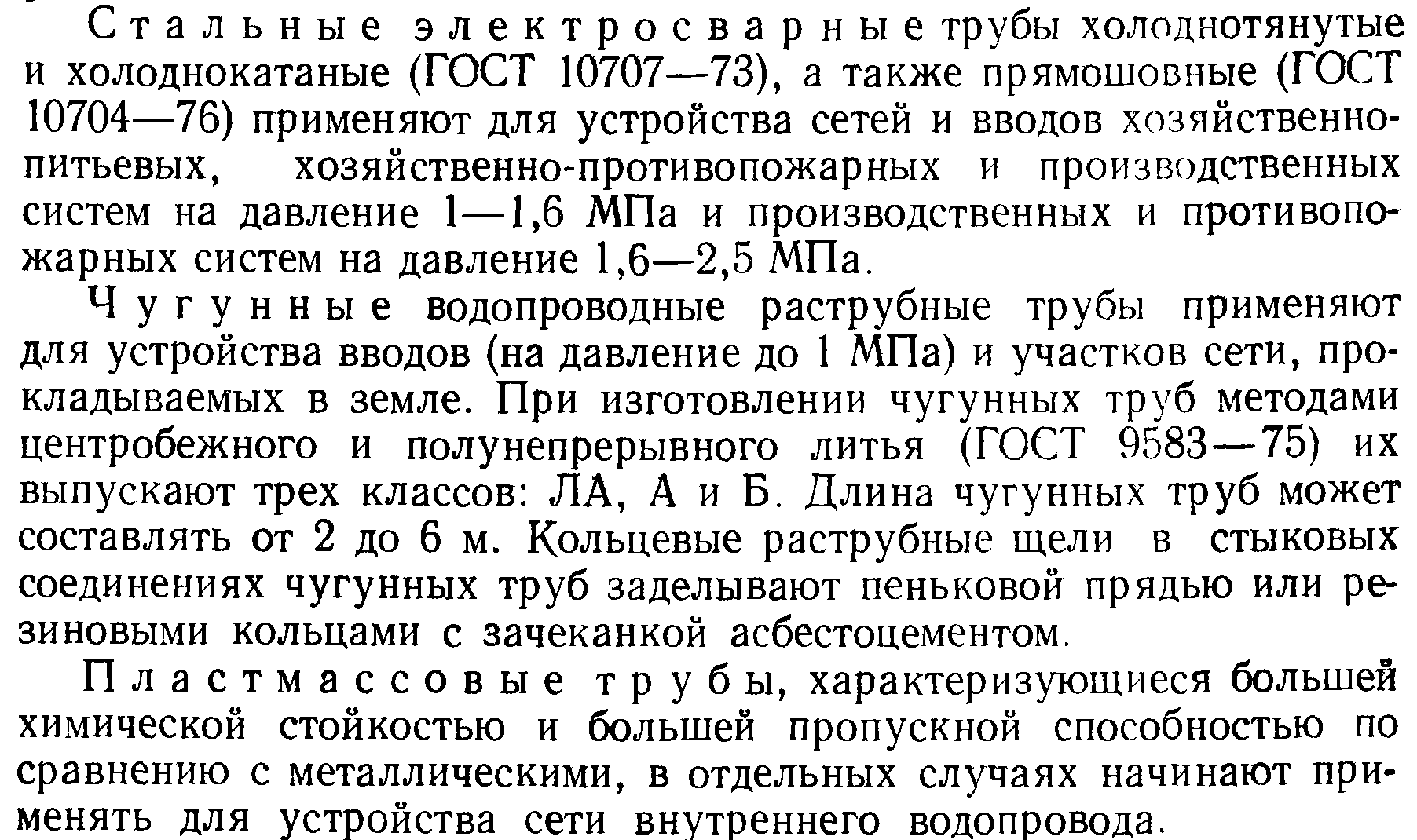

Устройство вводов. Материалы, арматуры внутренней водопроводной сети. Определить расчётный расход в канализационной трубе диаметром 50мм, скорость движения жидкости 0.75 м/с
Вводы бывают: тупиковые, тупиковые но косой, закольцованная система.
Устройство и оборудование наружных канализационных сетей.
Трассировка водопроводных сетей внутри здания.

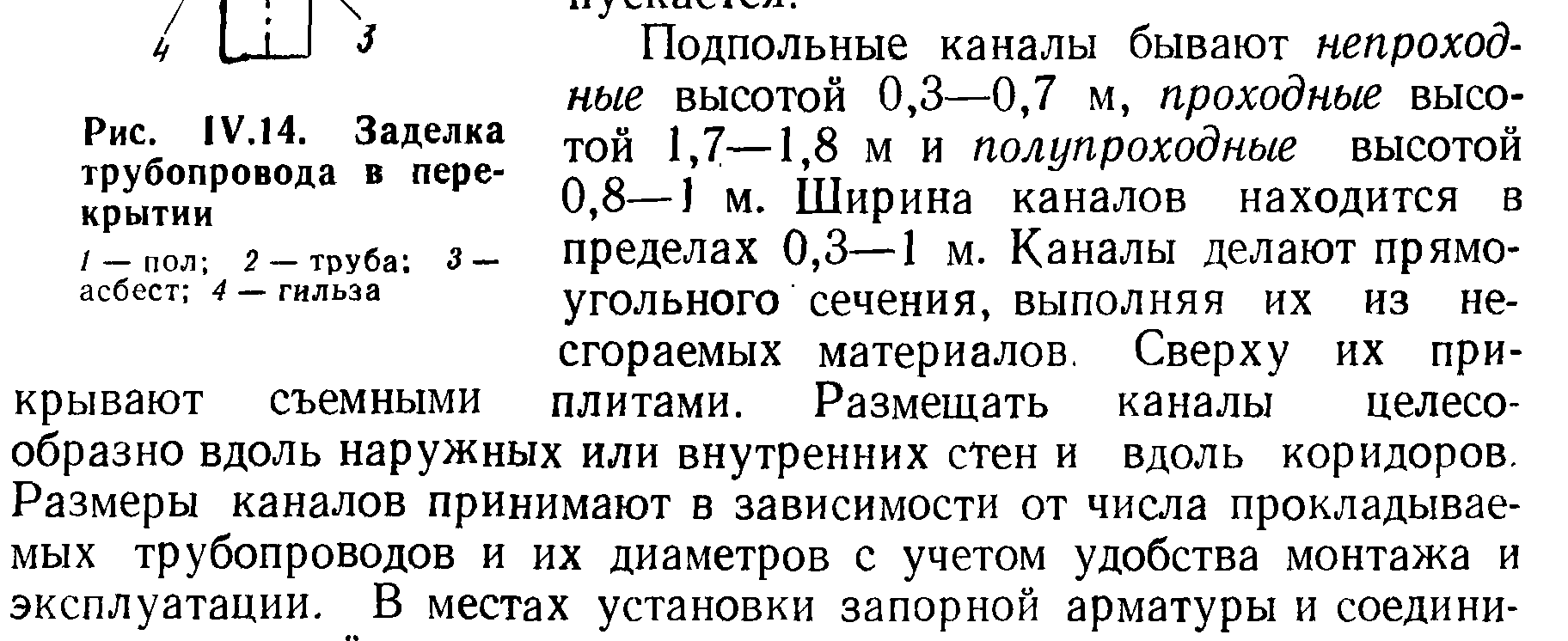

Трассировка внутренней системы водоснабжения, правильный выбор мест прокладки сетей внутреннего водопровода существенно снижает стойкость устройства система и облегчает ее эксплуатацию. При нижней разводке магистральный трубопровод, начиная от водомерного узла, следует прокладывать в подвальном этаже или в техническом подполье, а при их отсутствии – в каналах первого этажа, иногда совместно с другими трубопроводами.
Стояки, разводящие трубопроводы и подводки к водозаборным устройствам в зависимости от назначения и степени благоустройства здания прокладывают двумя способами: открытой прокладкой – по колоннам, балкам, фермам, скрытой прокладкой – в бороздах, в каналах, блоках.
Горизонтальные трубопроводы всегда укладывают с уклоном, не менее 0.002 в сторону в сторону вводов для возможности спуска воды из системы.
Крепления магистральных трубопроводов, прокладываемых в подвалах или в техническом подполье крепятся на кронштейнах или подвесках, на кронштейнах магистральный трубопровод располагают на высоте 2,2м от пола. На подвесках, на прямых участках при диаметре 50мм включительно крепление монтируется через 2-2,5м, при диаметре больше 50мм крепления монтируется через 3-3,5м.
На прямолинейных участках длиной больше 5м монтируются конденсаторы.

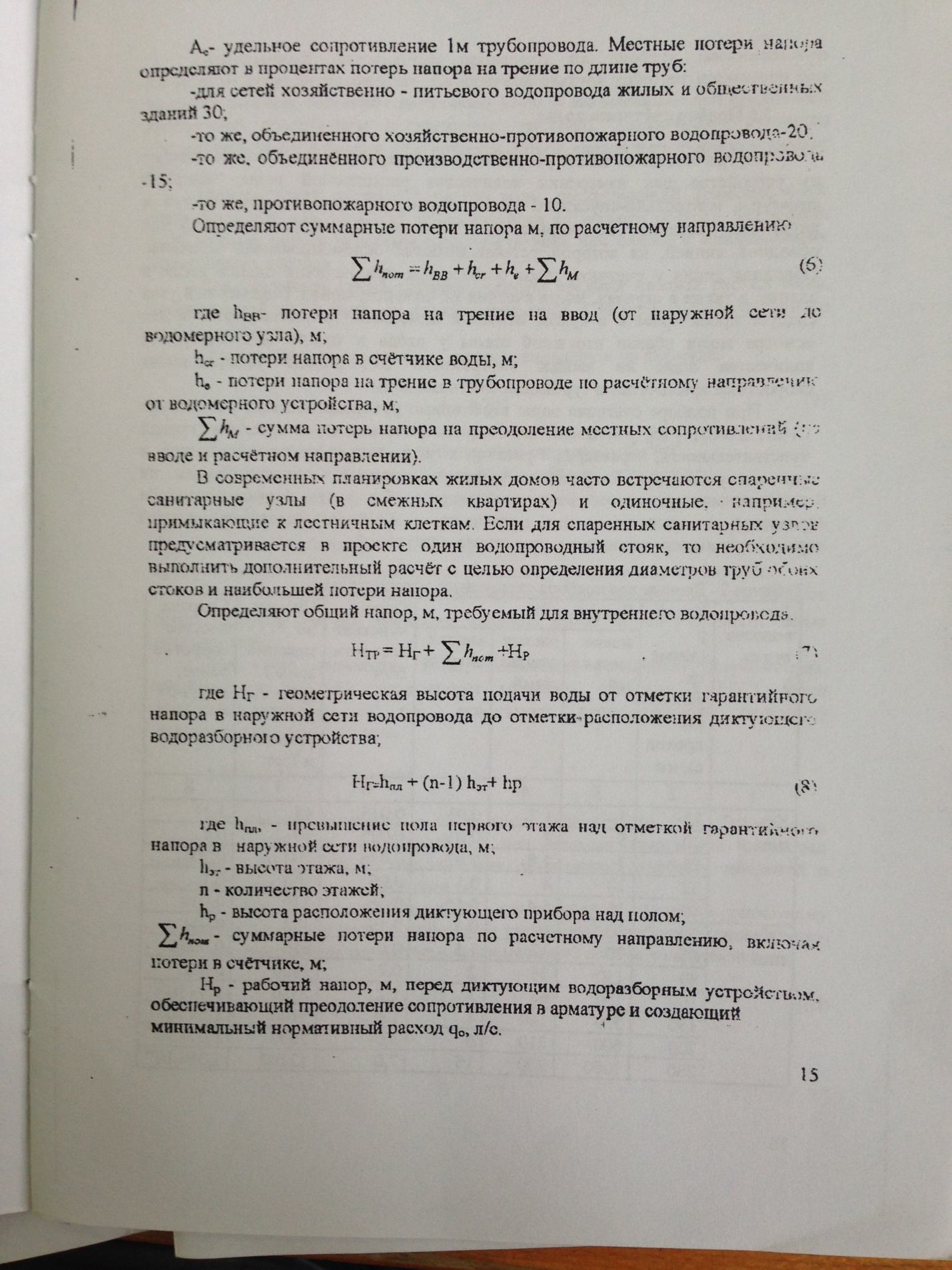

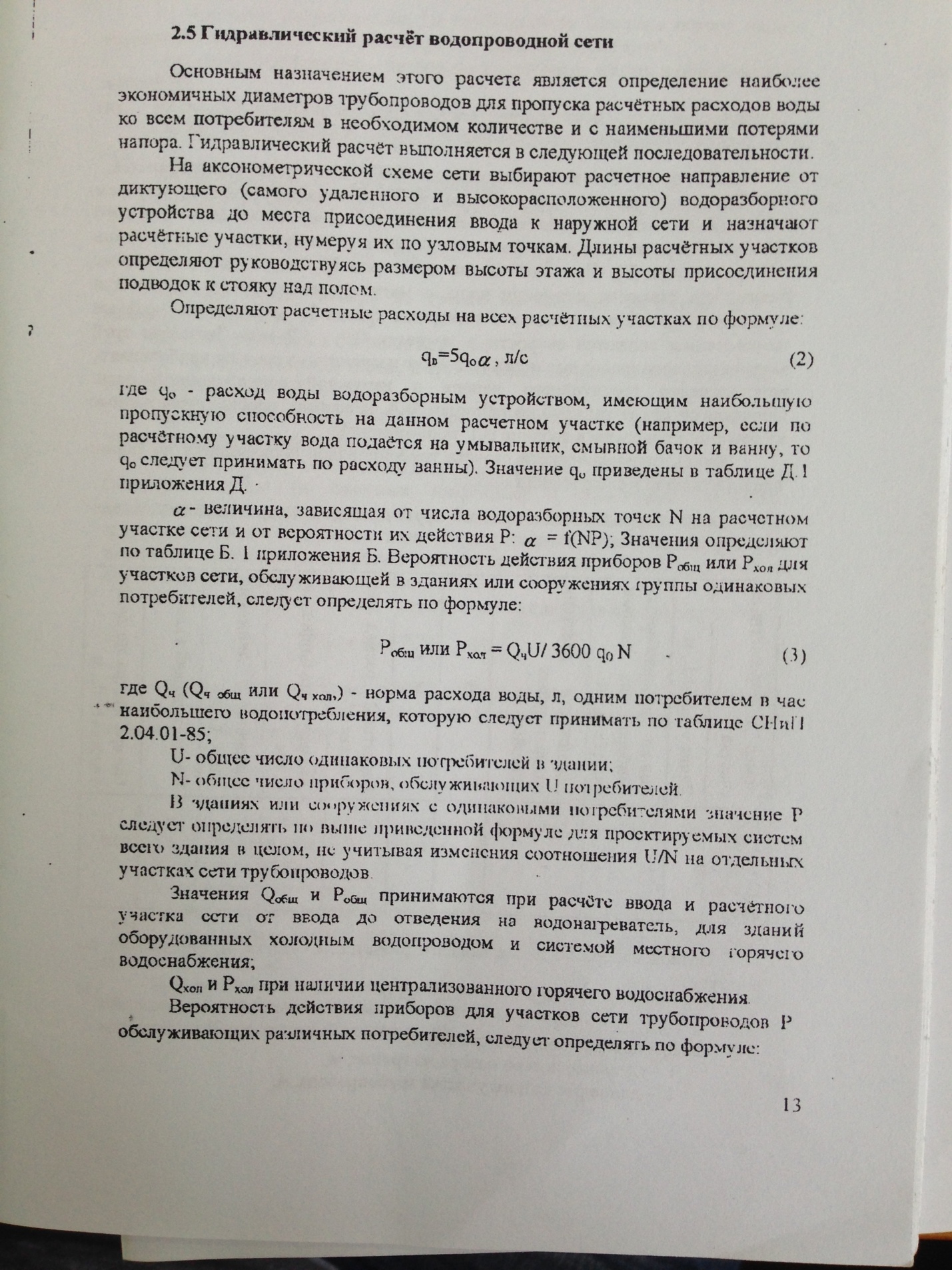

Гидравлический расчёт внутренней водопроводной сети.
Построение продольного профиля канализационной сети.
Насосные повысительные водонапорные установки. Аксонометрическая схема, особенности монтажа.
Повысительные установки применяют центробежные насосы. Монтируются в отдельно стоящем здании, редко в самом здании в подвальном помещениях. Для обеспечения бесперебойности насосы работают в паре 2 рабочих (1 резервный). При установке насосов целесообразно предусматривает устройство обводной линии с задвижкой и обратным клапаном в обход насосов. На напорной линии каждого насосоа устанавливают манометр, обратный клапан и задвижку или вентиль, а на всасывающей линии – задвижку.
