Построение чертежа конструкции задней части рукава (рис. 5).
Осуществляют по тому же принципу, что и построение передней части рукава.
При наличии вытачки в плечевом срезе ее переводят в линию реглана или проектируют в линии горловины спинки.
Сначала находят положение линии ширины рукава под проймой, для чего на прямой, соединяющей точки А2* и П3, откладывают отрезок:
П3О4 = П3Г1.
Из точки О4 к дуге окружности, проведенной из точки П11 радиусом, равным высоте оката, проводят касательную. Эта линия и является линией ширины задней части рукава под проймой. Находят положение линии локтевого переката задней части рукава. Для этого из точки П3 опускают перпендикуляр на линию ширины под проймой задней части рукава. Точку пересечения обозначают Рл. Для определения положения верхней линии от точки Рл вправо на линии ширины рукава под проймой откладывают отрезок РлО12:
РлО12 = Шр / 2 + 1,0 см.
Из точки О12 восставляют перпендикуляр к линии РлО12 и откладывают на нем отрезки, определяющие положение линии низа рукава и линии локтя:
О12М4 = О11М – с чертежа передней части рукава;
О12Л4 = О11Л - с чертежа передней части рукава.
Из точек М4 и Л4 проводят перпендикуляры к линии О12М4.
М4М5 = ММ2 - с чертежа передней части рукава.
Точки О12 и М5 соединяют. Верхнюю линию задней части рукава оформляют плавной кривой, проходящей через точки А2*, П11, О12, М5. Точку пересечения верхней линии рукава с линией локтя обозначают Л4*.
Влево от точки М5 откладывают половину ширину задней части рукава внизу:
М5М6 = Шрук.вн / 2 + 0,5 см.
Точки М6 и Рл соединяют. Пересечение полученного при этом отрезка с линией локтя обозначают точкой Л5. Прогиб локтевого переката:
Л5Л51 = 0,5…1,0 см.
Линию локтевого переката проводят через точки Рл, Л51, М6. Величина скоса низа рукава на линии локтевого переката равна:
М6М61 = 1,0…1,5 см.
Построение нижней линии задней части рукава осуществляют его развертыванием по линии локтевого переката:
РлР2 = РлО12;
Л51Л6 = Л51Л4*;
М61М7 = М61М5.
Отрезок М61М5 откладывают на перпендикуляре к линии Л51М61, восставленном из точки М61.
Нижняя линия задней части рукава оформляется линией, проходящей через точки Р2, Л6, М7. Верхнюю точку этой линии определяет точка Р21, лежащая на пересечении перпендикуляра, восставленного из точки Рл к линии локтевого переката РлЛ51, с нижней линией рукава.
На нижней линии рукава оформляют локтевую вытачку. Верхняя сторона вытачки лежит на линии Л51Л6. Нижняя сторона расположена на линии Л51Л61, перпендикулярной нижней части линии локтевого переката Л51М61. Конец вытачки не доходит до линии локтевого переката на 1,0…2,0 см, при этом:
Л61Л51 = Л51Л6.
Линию низа проводят плавно, соединяя точки М5, М61, М7. Линию проймы задней части рукава строят после определения положения вспомогательных точек Рл*, П32, 7.
Вправо от точки Р2 на линии ширины рукава под проймой откладывают отрезок:
Р2Рл* = Г1Г2 +1,0…1,5 см.
Пересечение перпендикуляра, восставленного из точки Рл* к линии О12Р21, с линией, проведенной через точку П3 параллельно О12Р2, обозначают П32.
Точка 7 лежит на биссектрисе угла П32Рл*Р21 и равна:
Рл*7 = Г11 + 0,3…0,5 см.
Линию проймы задней части рукава оформляют плавной кривой через точки А21, П32, 7, Р21.

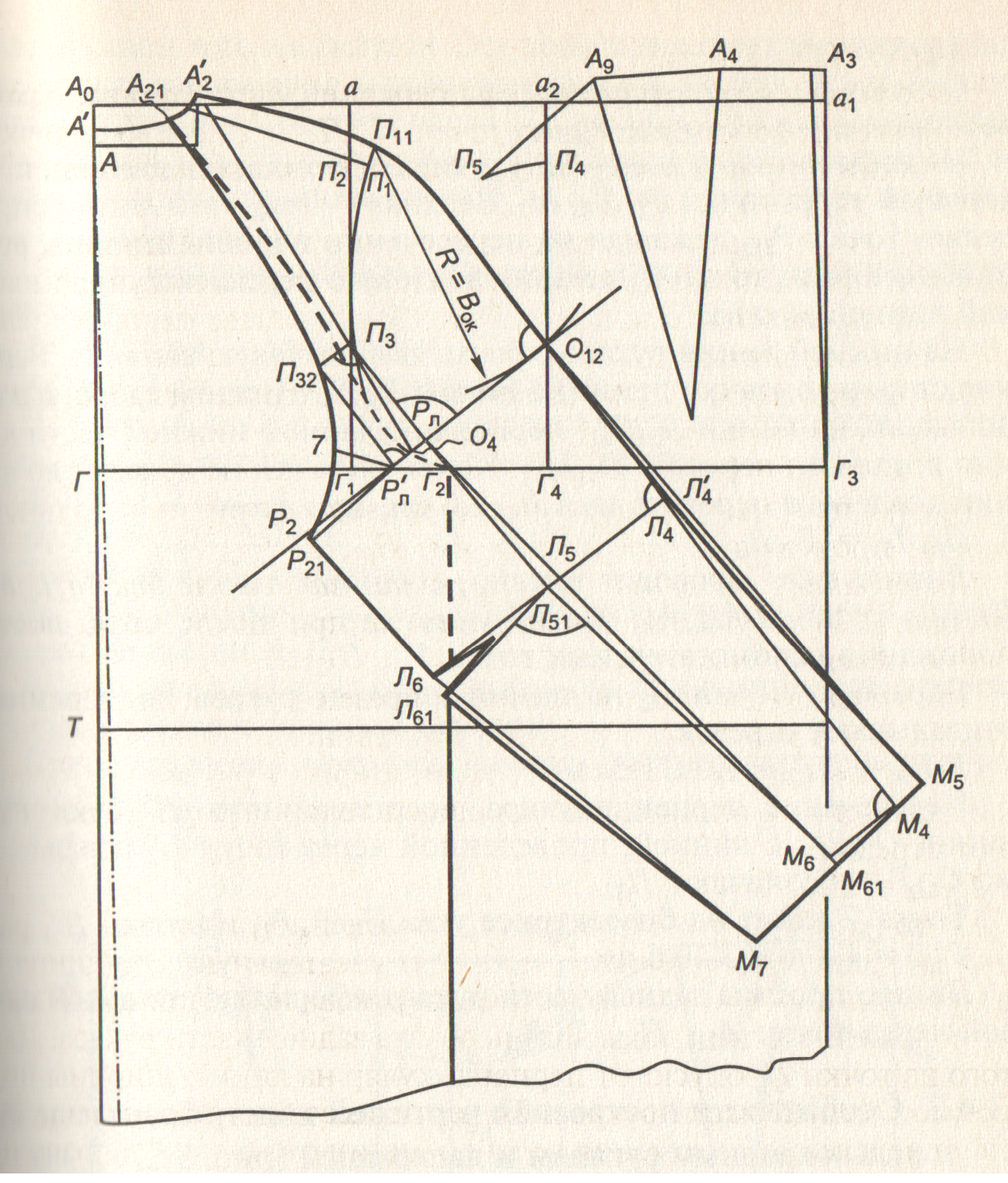

Рис. 5 – Чертеж задней части рукава типовой (классический) реглан.
Построение конструкции изделия с рукавами покроя нулевой реглан
Линия проймы этого вида рукава начинается у высших точек горловины спинки А2* (рис. 6) и полочки А4 (рис. 7).

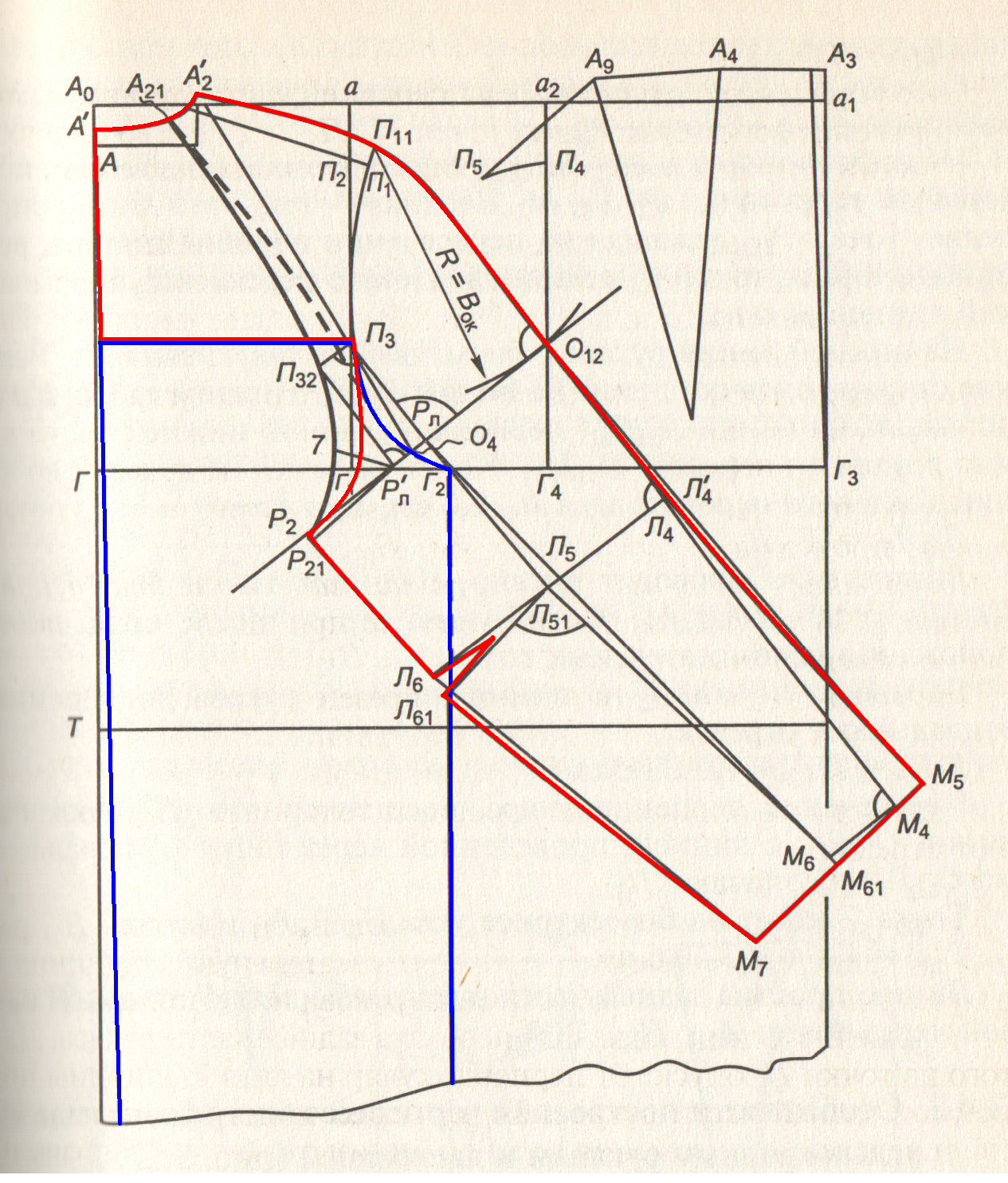

Рис. 6 - Чертеж задней части рукава нулевой реглан.

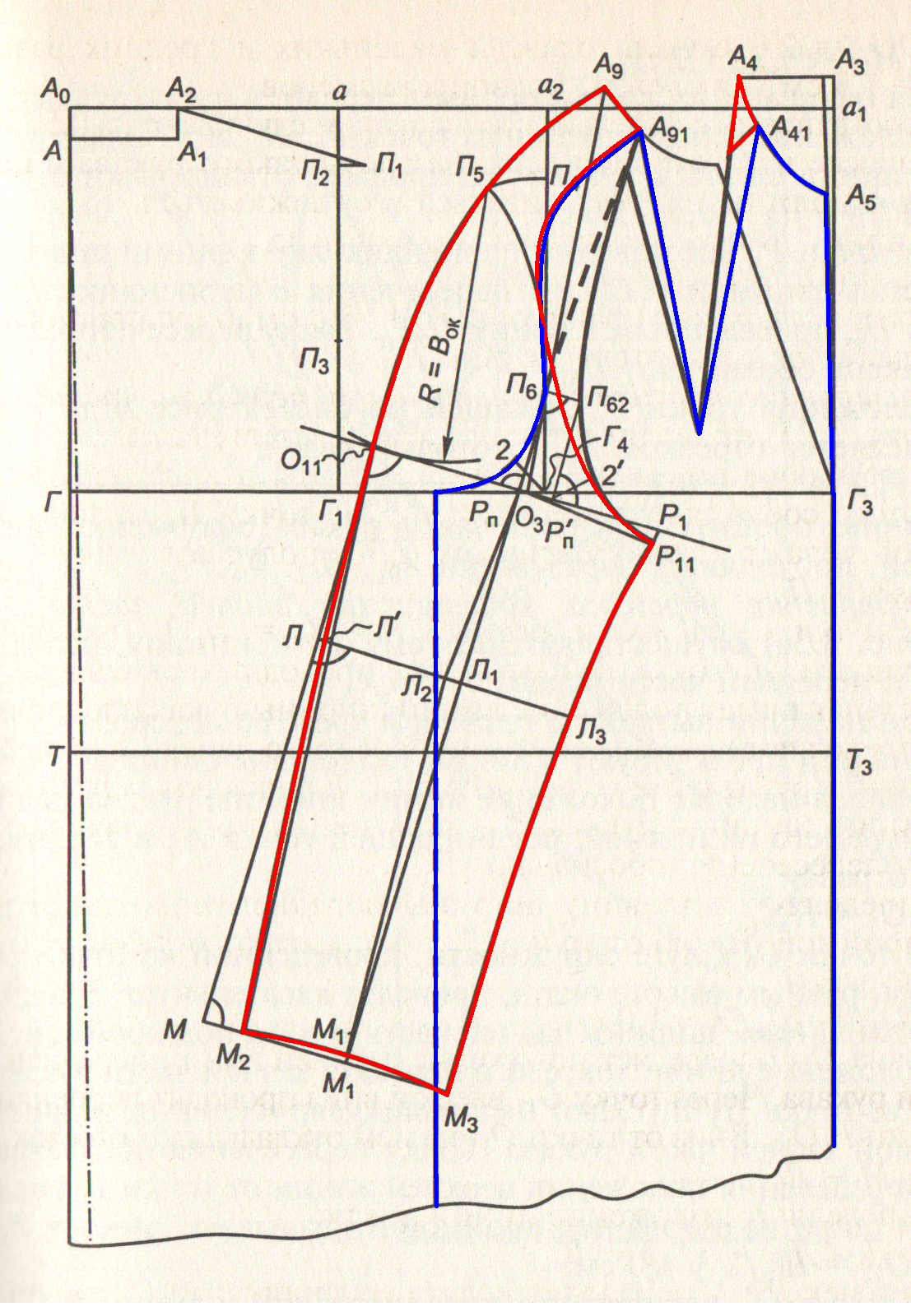

Рис. 7 – Чертеж передней части рукава нулевой реглан.
Построение конструкции изделия с рукавами покроя реглан – погон
Линия проймы этого вида идет параллельно плечевому срезу на расстоянии 4 – 8 см от него и переходит плавной линией в линию проймы втачного рукава.
Из точки А21 через точку П31 проводим дугу: П31П32 = 1,0 см.

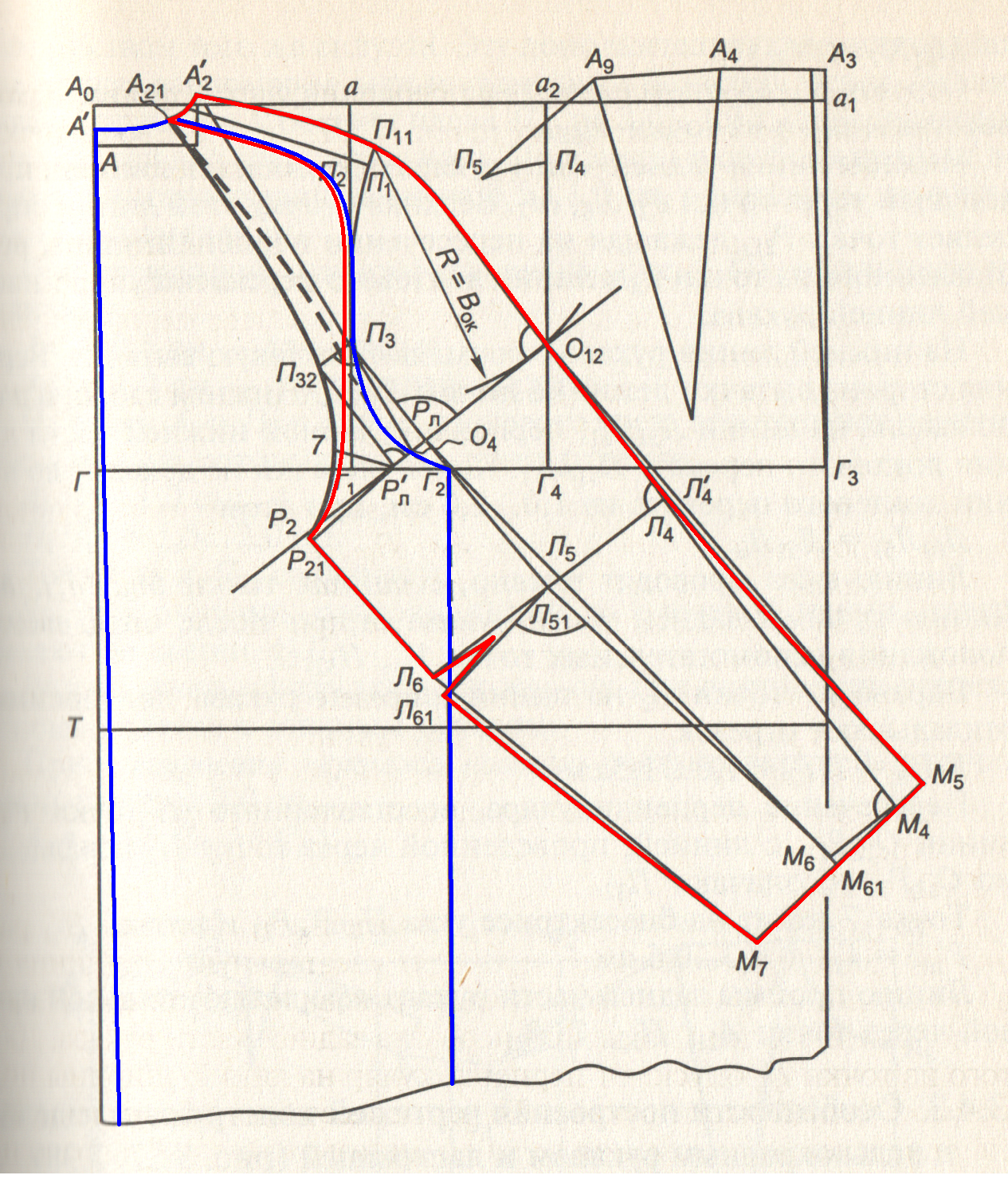

Рис. 8 - Чертеж задней части рукава реглан – погон.
Отведение П61П62 = 0,5 см (на мягкость).
Рис.
9 - Чертеж передней части рукава реглан
– погон.
Построение конструкции изделия с рукавами покроя реглан, цельновыкроенного с кокеткой (реглан – кокетка)
Плечевая часть такого вида реглана достаточно широкая и образует кокетку, которая проходит по линии груди или выше. Изделия такого покроя могут принадлежать к различным ассортиментным группам (пальто, плащи, куртки, жакеты, блузки и т.д.).

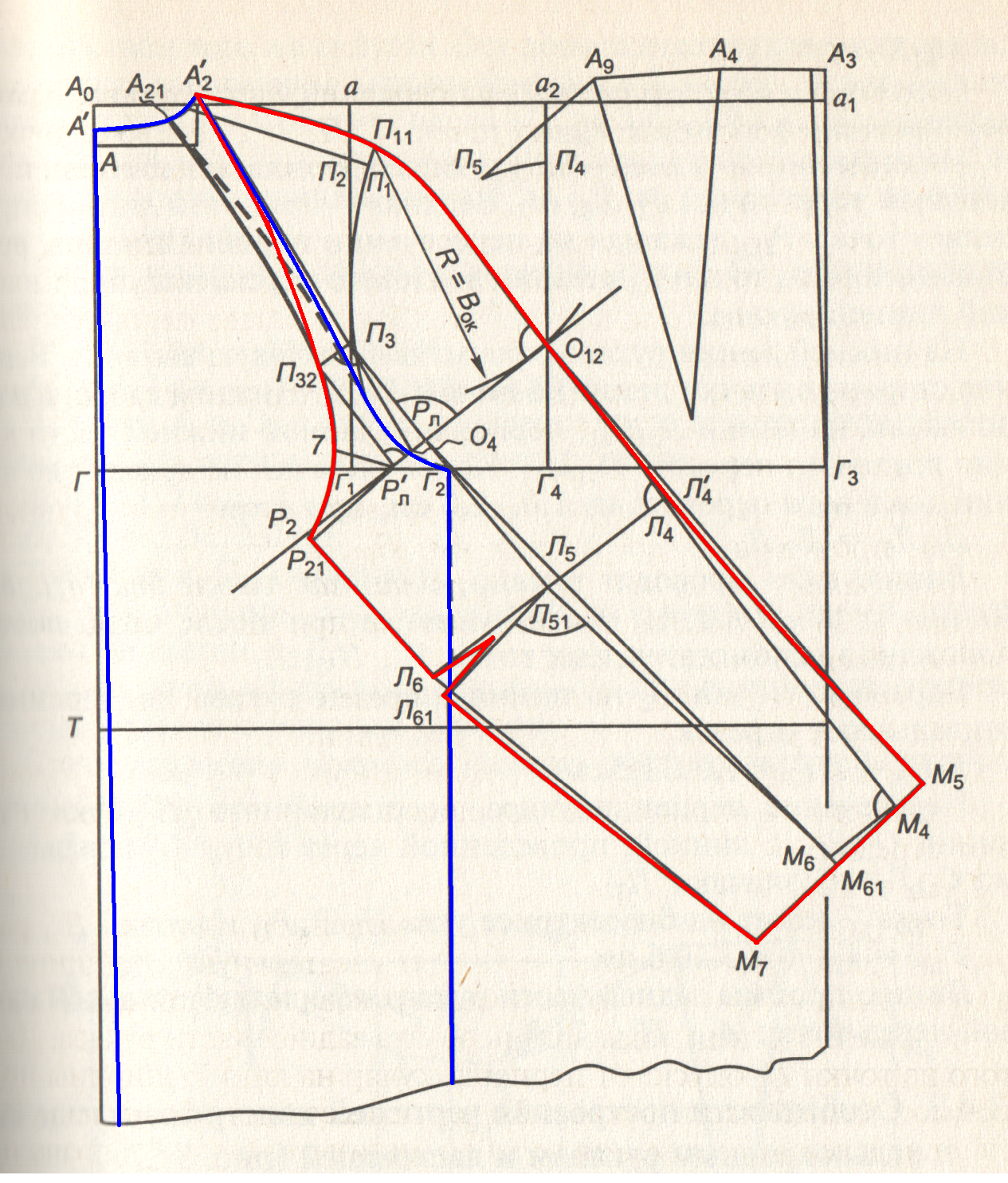

Рис. 10 - Чертеж задней части рукава реглан – кокетка.

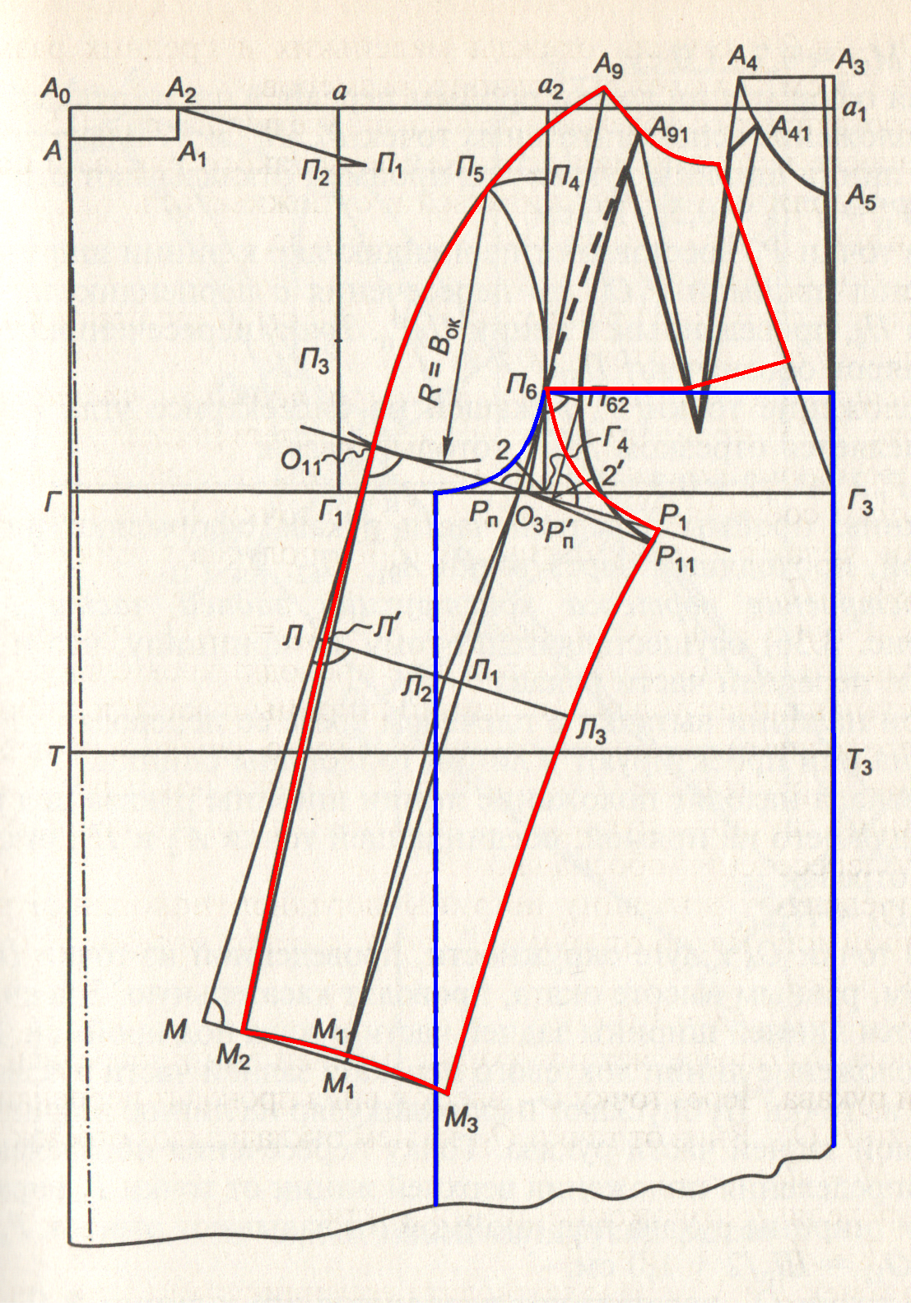

Рис. 11 - Чертеж передней части рукава реглан – кокетка.
Построение конструкции изделия с рукавами покроя полуреглан
Линия проймы может начинаться на расстоянии 1/3 ширины плечевого среза от точки А2 вниз или от П1 вверх (от точки А9 вниз или от П5 вверх) либо на середине плечевого ската.
Рис. 12 - Чертеж задней части рукава полуреглан.

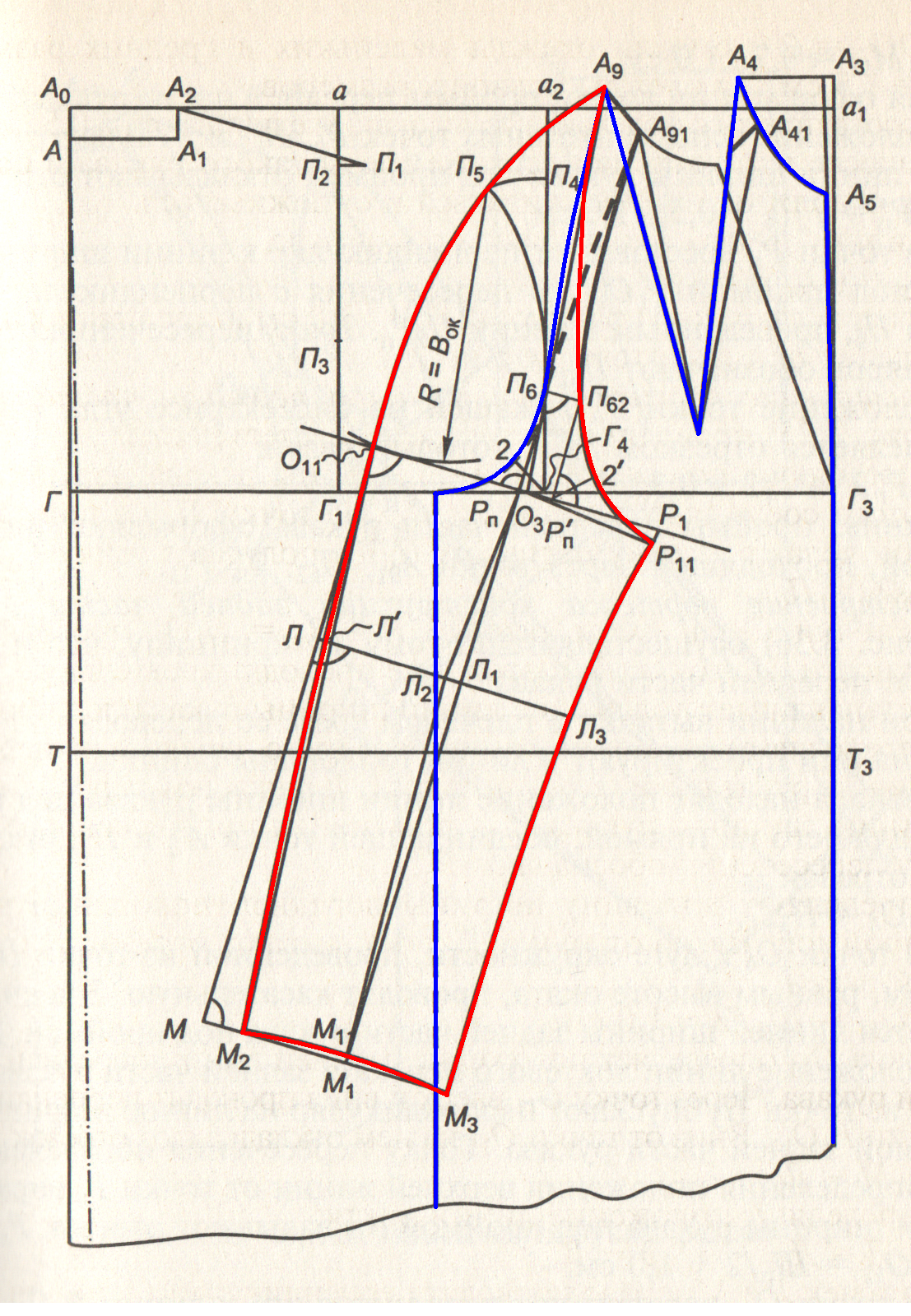

Рис. 13 - Чертеж передней части рукава полуреглан.
Построение рукава реглан макетным способом

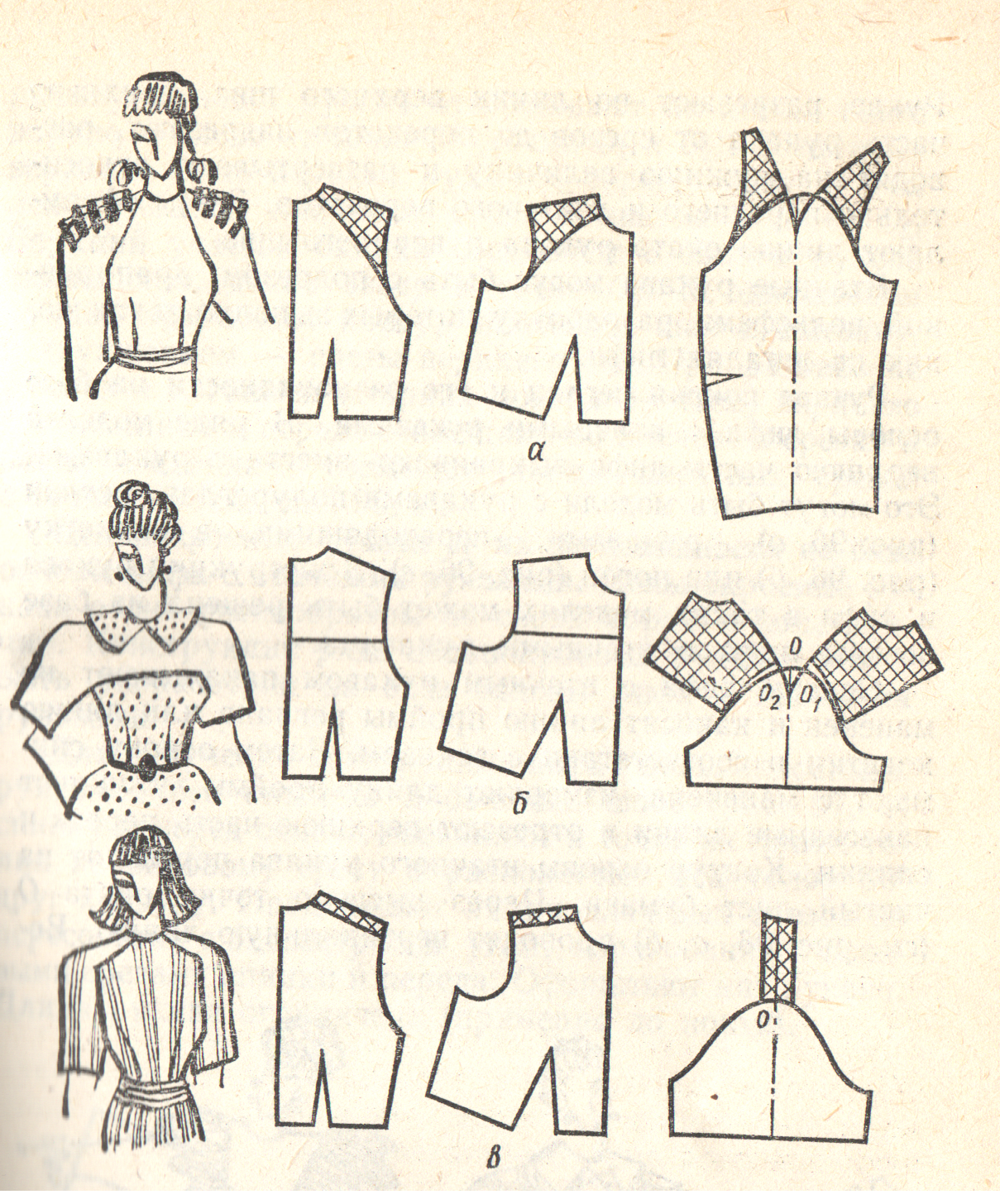

Рис. 14 – Моделирование рукава реглан на базе основы лифа с втачными рукавами.
В ряде моделей верхнюю часть лифа выкраивают вместе с рукавами. Это могут быть модели с рукавами полуреглан, реглан (рис. 14, а), рукавами, переходящими в кокетку (рис. 14, б) или погон (рис. 14, в). Конструкция рукава и лифа в таких моделях может быть решена на базе основы лифа с втачными рукавами.
Основу лифа с втачным рукавом накалывают на манекен и наносят линию проймы реглана или линию кокетки в соответствии с эскизом. Затем основу снимают с манекена, измеряют длину проймы, уточняют нанесенные линии и отрезают верхнюю часть переда и спинки. Контур основы втачного рукава переводят на чистый лист бумаги. Через высшую точку оката О (см. рис. 14, а, б) проводят вертикальную линию. Величину посадки рукава откладывают на линии оката вправо и влево от точки О (точки О1 и О2). Соединяют верхнюю часть переда с рукавом, образуя зазор в 1 см между концом плечевого среза и окатом в точке О1. Верхний участок спинки соединяют с окатом рукава аналогично, делая зазор в точке О2. В одношовном рукаве оформляют контур плечевого шва и вытачку, в двухшовном – срезы верхнего шва. При разработке рукава с погонами (ширина погона 3 – 4 см) верхнюю часть спинки и переда совмещают по плечевым срезам и затем соединяют, совмещая концы плечевых срезов с точкой О (см. рис. 14, в).
