Конструирование изделий с рукавами покроя реглан

Существуют различные варианты конструктивного решения в пределах данного покроя, обусловленные конфигурацией линии проймы (линии реглана). Среди наиболее часто встречающихся видов реглана можно вы­делить следующие (рис. 1):

  • классический реглан,

  • нулевой реглан,

  • реглан - погон,

  • реглан цельновыкроенный с кокеткой,

  • полуреглан.

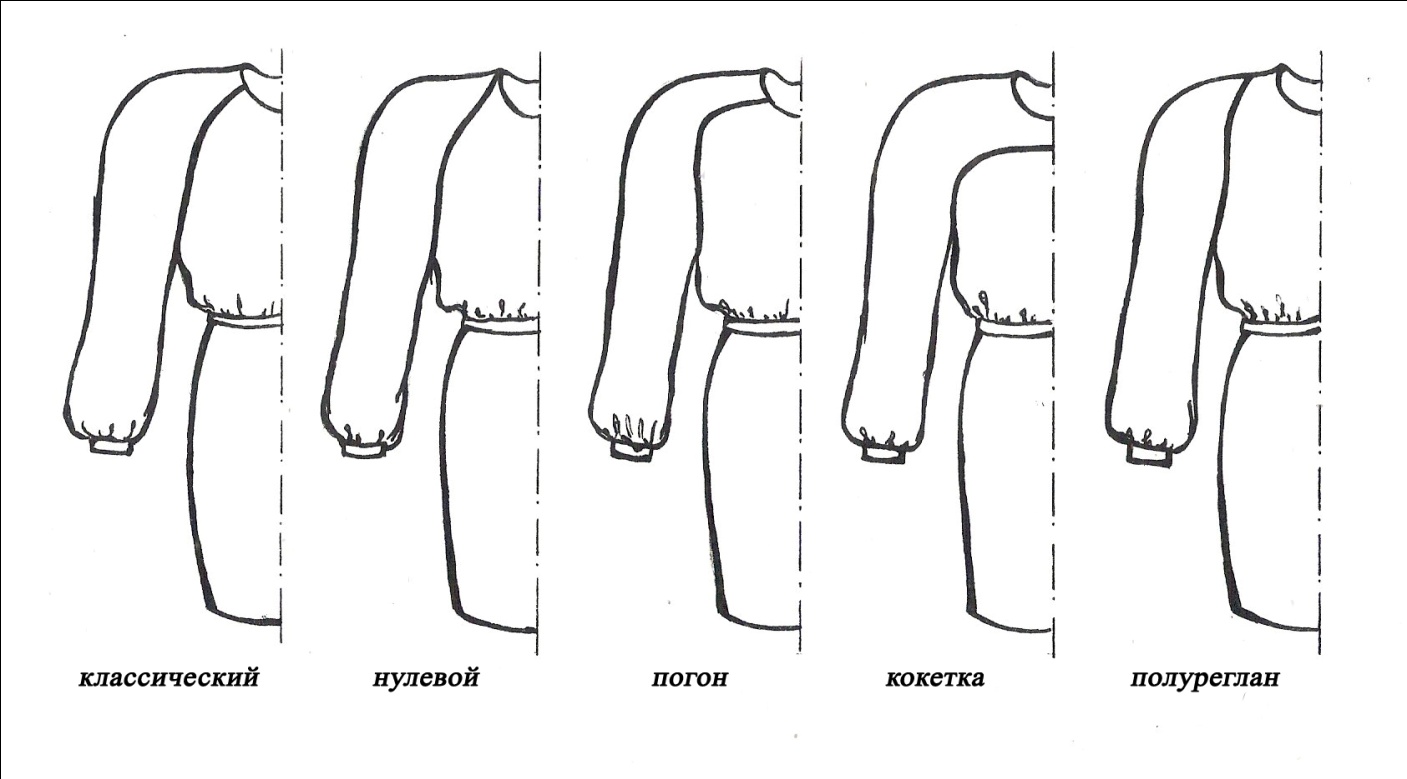

Рис. 1 – Виды реглана.

Отличительной чертой этого покроя является незамкнутая линия проймы, идущая от линии горловины спинки до линии горловины полочки, и рукав, цельнокроеный с плечевой частью изделия. Линия проймы может иметь различную форму и разную глубину. Рукава – одно-, двух- и трехшовные.

Конструкцию изделия строят на чертеже основы изделия с втачным рукавом с использованием тех же измерений и прибавок. Величины некоторых прибавок уточняют.

Прибавку на свободное облегание по линии груди Пг увеличивают на 1,0…6,0 см и эту дополнительную величину равномерно распределяют между всеми участками базисной сетки чертежа. Прибавку на свободу проймы по глубине Пспр увеличивают на 0,5…2,5 см, а прибавку к обхвату плеча Поп – на 4,0 см. Вершину боковой линии размещают посередине проймы (рис. 3): Г1Г2 = Г2Г4.

Рис. 2 – Модели с рукавами покроя реглан.

Построение конструкции изделия с рукавами покроя типовой (классический) реглан

Построение чертежа спинки (рис. 3).

Длину средней линии увеличивают на отрезок:

АА* = 0,5 см для платья;

АА* = 1,0 см для верхней одежды,

где точка А* - середина горловины спинки.

Длину плечевой линии проектируют без учета раствора вытачки :

А2П1 = Шп + посадка.

Если плечевая вытачка необходима, то ее переводят в линию горловины спинки.

Строят нижнюю часть проймы, соединяя плавной кривой точки П3, 1, Г2:

Г1П3 = П2Г1 / 3 + 2,0 см;

Г11 = 0,2 * Г1Г4 + 0,7…1,0 см.

Строят верхнюю часть проймы спинки, уточнив положение плечевой линии, которую перемещают вверх. Этим обеспечивают свободу облегания в области плеча и проймы. На перпендикулярах, восставленных из точек А2 и П1, откладывают отрезки:

А2А2* = 0,7 см; П1П11 = 1,0…1,5 см для платья;

А2А2* = 1,0 см; П1П11 = 1,5…2,0 см для верхней одежды.

Линию горловины продлевают вверх до точки А2*, а точки А2* и П11 соединяют.

Определяют положение верхней точки проймы спинки – точки А21. Для этого от точки А2* вниз по линии горловины откладывают отрезок:

А2* А21 = 0…5,0 см.

Из точки А21 проводят касательную к нижней части проймы спинки, пересекающую вертикаль аГ1 в точке П31.

Строят вспомогательную точку 6 для оформления линии проймы спинки:

А215 = А21П31 / 2;

5 – 6 = 0…3,0 см.

Линию проймы спинки проводят через точки А21, 6, П31, 1, Г2.

Построение чертежа полочки (рис. 3).

Нагрудную вытачку переводят в линию горловины полочки.

Из точки А9 вниз по линии горловины откладывают отрезок А9А91, определяющий положение верхней точки проймы полочки:

А9А91 = А4А41 = 0…7,0 см.

Нижнюю часть проймы полочки строят так же, как в изделии с втачным рукавом:

Г4П6 = Г4П4 / 3;

Г42 = 0,2 * Г1Г4 + 0,2…0,5 см.

Из точки А91 проводят касательную к нижней части проймы полочки, которая пересекает вертикаль Г4 в точке П61. Строят вспомогательную точку 4 для оформления линии проймы полочки.

А913 = А91П61 / 2;

3 – 4 = 0…3,0 см.

Линию проймы полочки проводят через точки А91, 4, П61, 2, Г2.
