1. Геолого-технические данные.

Место прохождение практики в Казахстане, вблизи города Атырау. В геоло­го-структурном отношении представляет собой обширную и глубокую тек­тоническую впадину, где допалеозойское складчатое основание залегает на глубине 8-16 км. Мощный осадочный чехол впадины характеризуется боль­шими мощностями горизонтально залегающих отложений широкого страти­графического диапазона - от пермского возраста до современного и широким

Развитием солянокупольных структур.

Наиболее сложным с инженерной точки зрения участком строительства являлся подводный переход трубопровода через реку Урал на 438,5 км трассы в районе г. Атырау и в 1,2 км выше по течению от перехода неф­тепровода Узень-Атырау-Самара. Подводный переход р. Урал в соответствии со СНиП 2.05.06-85 относится к категории I, по группе сложности в соответ­ствии со СНиП 1.02.07-87 к «большим переходам».

Исходные данные для проектирования строительства подземного пере­хода через р. Урал - ширина водного объекта - 200 м, глубина около 8 м. Прокладка трубопровода осуществлялась на глубине 19,49 метров под дном реки с бурением скважины протяженностью 841,18 метров, что позво­лило сохранить в естественном состоянии русло и берега реки. Расстояние в плане от точки входа бура до точки выхода - 839 м, объясняется процессом переработки берегов, который за срок эксплуатации нефтепровода размоет дно реки на значительное расстояние от первоначального положения Ис­пользованы трубы диаметром 610 мм и толщиной стенки 12 мм, тип изоля­ции - заводское защитное комбинированное мастично-полиэтиленовое по­крытие толщиной 3,0 мм.

					Оф.	лист
						5
| Изм.	Лист1	№ докум.	Подпись	Дата

Бурение пилотной скважины диаметром 90 мм по заданной траектории под дном реки между пикетами км/ПК 4385+51 + км/ПК 4393+90 с использо­ванием буровой установки PD 220/67. При выполнении работ были применены: гидромониторная головка и пилотные штанги диаметром 90 мм. Буровой раствор - бентонил HDG с.к. №POCCDECH 01.Н02388.

Точка входа пилотного бура находится на отметке 439,3 км+90м трассы нефтепровода, угол входа бура - 9°, через 72,82 м в плане траектория выпо-лаживается и на расстоянии 192 м от точки входа траектория имеет горизон­тальное направление. Еще через 412,2 м траектория бурения изменяется на 6° по направлению к дневной поверхности. На точке 438,5 км + 50,8м трассы проектный бур выходит на поверхность. В целом, длина траектории бурения пилотной скважины составляет 841,16 м. поэтапное расширение пилотной скважины до необходимого диаметра - 1000 мм, при этом буровая головка отсоединяется от буровых шланг и вместо нее присоединяется дюкер - рас­ширитель обратного действия, при этом применялись расширители бочковые диаметрами 800 и 1000 мм, колона, буровые штанги диаметром 230 мм, бу­ровой раствор - бентонил.

Подготовка трубопровода, его оснащение и укладка на направляющие опоры. Установка пригрузов на балластируемых участках 4382+18,6 4385+51 и 4393+90 4397+19,45 с материалом заполнения - песок, по 42 пригруза на каждый участок весом по 1,4 т каждый.

При протягивании трубопровода в скважину были использованы дюкер диаметром 610 мм длиной 845 м, уложенный на роликовые опоры с под­держкой 2-мя трубоукладчиками перед входом в скважину, расширитель диаметром 800 мм, вертлюг и буровые штанги диаметром 203 мм.

Заключительным этапом строительства перехода через водную преграду является стыковка построенного дюкерного участка с линейной частью тру­бопровода диаметром 610 мм.

					1 —— ■ стгрс	Лист
						6
[ Изм.	\flucm	№ докум.	Подпись	Дата

2. Технико-технологический раздел

Установка PD 220/67

С помощью данной установки можно выполнить ГОРИЗОНТАЛЬНО-НАПРАВЛЕННОЕ БУРЕНИЕ.

Техническая характеристика установки:

Габаритные размеры Вес

Тяговое усилие Толкающее усилие Максимальный вращающий момент Максимальное число оборотов Число скоростей лебёдки Максимальная длина бурения Максимальное расширение скважины Мощность двигателя Суммарная мощность приводов

17,5x3,0x3,2 м 57т. 220т. 120т. 70 ООО Нм. 100 об/мин. 4

2 000 м. 1200 мм. 365 кВт. 724 кВт.

					■~Цтр~	Лист!
						7
| Изм.	Лист	№ докум.	Подпись	Дата

• Буровая штанга (или бурильная штанга) представляет собой трубу, на концах которой нанесены конические резьбовые соединения с наруж­ной, а на противоположном конце - со внутренней стороны. В процессе бурения буровые штанги вкручиваются одна в другую по мере про­движения буровой головки. Функция бурильной штанги - передавать вращение и усилие от буровой установки на скважинные инструменты и доставлять буровой раствор к буровым приборам.

Чтобы увеличить срок службы бурильных штанг и сократить риск возникно­вения аварии в скважине, необходимо соблюдать несколько несложных пра­вил:

1. Хранить буровые штанги в стеллажах, на колодках или распорках. Концы с резьбой должны быть защищены чистыми заглушками.

2. Периодически менять порядок расположения буровых штанг в составе рабочей нити.

3. Контролировать бурение и тягу с учётом состояния грунта.

4. Использовать с буровыми штангами только совместимые расширители и буровые головки.

5. Не сгибать буровую штангу (трубу бурильную) более, чем её допусти­мый радиус изгиба.

I
1 Изм.	Лист	№ докум.	Подпись	Дата

Стр. .8

Лист

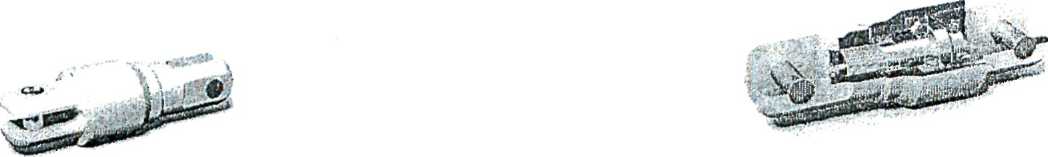

Вертлюг ВБ-ГБ.

» Вертлюг ВБ-ГБ предназначен для установок горизонтального буре­ния. Вертлюг соединяется с расширителем ствола скважины при об­ратной протяжке расширителя. Вертлюг позволяет проворачиваться бурильным трубам, защищая установку от скручивания.
