7.Гідравлічний розрахунок зволожувальних колекторів.
.Гідравлічний розрахунок зволожувального колектора полягає у визначенні його діаметрів та місць їх зміни, швидкості руху води у ньому, втрат напору по його довжині і напору над гирлом колектора.
Діаметр зволожувального колектора і швидкість руху води вибирається по таблицях гідравлічного розрахунку при відомій витраті і похилу. Мінімальний похил колектора 0,001. Швидкість води повинна бути в межах 0,2...1,2 м/с.
Втрати напору на кожній ділянці коллектора розрахункового діметру di визначаються за формулою:
∆h=
,
м
де
1,1 - коефіцієнт, що враховує місцеві
втрати напору;
-
транзитна витрата на ділянці колектора
м3/с;
-
витрата, що ступає до дрен з колектора
на ділянці
;
-
довжина ділянки діметромdi,
м;
- витратна характеристика на ділянці
, м3/с.
Вона визначається:
,м3/с (7.7)
де
,
відповідно площа поперечного перерізу,
гідравлічний радіус і коефіцієнт Шезі
на ділянці колектора діаметромdi:
,
м2
,м
,
м0,5/с
Де у= 1/6 - показникступеня; n = 0,012...0,015 –коефіцієнтшорсткості; g=9,81 - прискореннявільногопадіння, м/с2; 𝜆 =0,02...0,03 - коефіцієнт опору.
Необхіднийнапір над гирлом зволожувальногоколектора:
Нкол=hд+∑∆h±hгеод,м
де hд- п'єзометричнийнапір в останнійдрені, м; ∑∆h- сумарнівтрати напору в колекторі, м; hгеод- геодезичнийнапір, м.

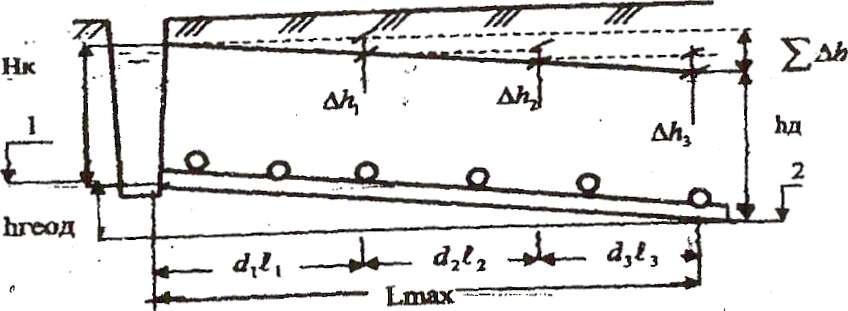

Рис.7.4.Розрахункова
схема до визначення напору над гирлом
колектора
Геодезичний напір, або різниця відміток дна в кінці та на початку колектора, визначається як:
±hд=↓2-↓1, м (7.12)
Максимальна довжина колектора Lмаксповинна забезпечити необхідний напірhд в останній дрені. Для визначенняLмакс будується п'єзометрична лінія по довжині колектора (рис.7.4).
8. Умови застосування і види польдерних систем
Польдерними називають осушувальні системи в склад яких входять дамби. Дамби захищають територію біля річки під час паводків, їх рекомендовано застосовувати:
На приморських затоплюваних і підтоплюваних рівнинах
На заплавах рівнинних річок, що затоплюються під час паводків або протягом вегетаціїю
На рівнинних ділянках, що прилягають до озер і водосховищ.
Відведення води з польдерних систем відбувається:
Самопливним способом, коли рівень води у водоприймачі нижче рівня води в каналі.
За допомогою машинного водопідйому, коли рівень води в водоприймачі періодично або постійно вище рівня в осуш. Каналі
Самопливний відбувається в меженний період через водовипуск в дамбі. В усі інші періоди відведенні здійснюється за допомогою н.с.
В залежності від висоти дамб польдери поділяються:
Незатоплювальні (зимові) – огороджуються дамбами, що захищають територію від затоплення максимальними паводковими водами протягом усього року (захищають житлові будівлі, с/г культури)
Затоплювальні (літні) – огороджуються дамбами, які захищають територію під час літньо-осінніх паводків, але допускають затоплення під час весняної повені, тому на території можна вирощувати озимі культури.
На великих заплавах проектують комбіновані польдери – біля річки літні польдери, на відстані 1-3 км від заплави-зимові.
