Каркасные и щитовые деревянные дома, конструкция стен, перекрытия, фундаменты. Узлы сопряжения

Каркасные деревянные дома. Стены каркасных зданий состоят из стоек прямоугольного сечения, нижней и верхней обвязок того же сечения и горизонтальных ригелей, обрамляющих оконные и дверные проемы. Стойки устанавливаются с шагом 600-1200 мм. Нижняя обвязка укладывается на фундамент по слою рубероида. Под каркасные стены обычно устраивают ленточный фундамент.

Наружные каркасные стены утепляют рулонным или плитным утеплителем, который размещают между стойками каркаса. С внутренней стороны каркаса укладывают пароизоляцию в виде слоя рулонного материала для защиты от проникновения водяных паров из помещения в утеплитель. Затем устанавливают гипсокартонные листы или делают обшивку из досок. С наружной стороны каркаса устраивают ветрозащитный слой из картона или фанеры. По ветрозащитному слою делают обшивку из досок толщиной 16-12 мм типа «вагонки».

Каркас внутренних стен и перегородок не отличается от конструкции наружных стен, но выполняют его без пароизоляционного и ветрозащитного слоев.

Наружные поверхности стен облицовывают плоскими асбестоцементными листами или плитами по черной дощатой обшивке или по рейке. Применяют также мокрую штукатурку по дощатой обшивке.

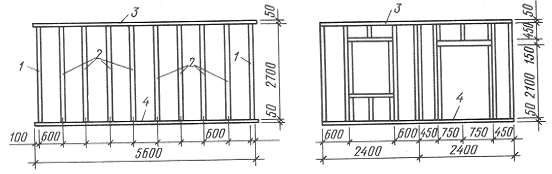

Рис. 14.3. Конструкции деревянных каркасных домов (рамы каркаса)

1 – угловые стойки каркаса;

2 – рядовые стойки;

3 – верхняя обвязка;

4 – нижняя обвязка.

Щитовые деревянные дома являются наиболее эффективным видом индустриальных деревянных домов.. На площадку доставляются готовые стеновые щиты различных типов: глухие, с оконными и дверными проемами, для наружных и внутренних стен. Ширина стеновых щитов составляет 1200 мм, высоту делают на этаж.

Конструкция щитов бывает каркасной (с обвязками по периметру) и бескаркасной (два слоя досок с расположенной между ними теплоизоляцией).

Каркасные щиты обшивают досками с прокладкой плит утеплителя и воздушной прослойкой между ними.

Стеновые щиты устанавливают на нижнюю обвязку, которая укреплена на ленточном фундаменте по рулонной гидроизоляции.

В конструкциях карнизного и цокольного узлов необходимо предусматривать меры против промерзания. С этой целью устраивают утепленные цоколь и фриз пояса у карниза. Подполье делают холодным и хорошо проветриваемым.

Перекрытия щитовых домов могут быть щитовыми или балочного типа.

Наружную и внутреннюю отделку стен выполняют так же как и в каркасных домах.

Панельные деревянные дома

Панельные деревянные дома имеют клеефанерную конструкцию из влагостойкой фанеры. Крепят панели к деревянным стойкам каркаса, которые расположены с небольшим шагом. В качестве утеплителя применяют минераловатные плиты.

Панели наружных стен имеют контурную обвязку из брусков с наружной и внутренней обшивкой и утеплителем. На панелях внутренних стен в отличие от наружных с обеих сторон предусмотрена гипсокартонная обшивка, а внутреннее заполнение из ДВП.

Стыки панелей с нижней и верхней обвязкой и между собой в местах сопряжения имеют пазы, в которые вставляются рейки-шпонки. Крыша панельных деревянных домов – чердачная с несущей основой из дощатых полуферм.

Домашнее задание: 1, § 14, стор. 125 -132; конспект.
