Конструктивные элементы наслонных стропил

В чердачных скатных крышах несущей конструкцией покрытия является стропильная система, которая состоит из следующих элементов:

- стропильные ноги – ___________________________________________________________

____________________________________________________________________________________________________________________________________________________________________

Стропила по конструкции разделяют на два типа:

-наслонные, ________________________________________________________________

_______________________________________________________________________________;

- висячие,__________________________________________________________________

_______________________________________________________________________________.

Оптимальным сечением для стропил любой конструкции является сечение ____________мм. Среднее расстояние между стропильными ногами составляет около __________.

При изготовлении стропил из брусьев толщиной _________мм. их ставят через _________м.

Для предохранения крыши от сноса ветром концы стропильных ног через одну привязывают к стене_________________________________________.

Скрутка представляет собой______________________________________________________

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________;

- мауэрлат –___________________________________________________________________

__________________________________________________________________________________

__________________________________________________________________________________

Между мауэрлатом и кирпичом обязательно прокладывается ___________________________

_______________________________________________________________________________

При редкой расстановке стропильных ног мауэрлаты представляют собой короткие брусья (коротыши) длиной 500—700 мм; при частом расположении стропильных ног мауэрлат укладывают по всей длине стены.

Мауэрлат крепят к кладке при помощи__________________.

Сечение мауэрлата принимают ________________________________________________ мм.;

- лежень или опорный брус –_____________________________________________________

__________________________________________________________________________________;

- стойки –- ____________________________________________________________________

__________________________________________________________________________________;

- коньковый прогон –____________________________________________________________

____________________________________________________________________________________________________________________________________________________________________;

- раскосы или подкосы –_________________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________;

- распорка или затяжка,_________________________________________________________;

- ригель _______________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________;

- нарожники –_______________________________________________________________. При четырехскатных или более сложных формах крыш стропильные конструкции усложняются. В местах пересечения скатов вводят диагональные (накосные) стропильные ноги. На них опирают короткие стропильные ноги (нарожники) торцовых скатов (вальм);

- кобылки – ____________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________;

- обрешетка – __________________________________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Обрешетка (опалубка) укладывается перпендикулярно на стропильные ноги. Она непосредственно воспринимает нагрузку кровельного материала и в свою очередь давит на стропила, а стропила передают тяжесть крыши несущим стенам.

Обрешетка может быть сплошной, _____________________________________________, или разреженной__________________________________________________________________.

Сплошная обрешетка устраивается ________________________________________________

____________________________________________________________________________________________________________________________________________________________________.

Разреженная обрешетка устраивается ______________________________________________

____________________________________________________________________________________________________________________________________________________________________.

Обрешеточные брусья прибивают к стропилам гвоздями, длина которых равна толщине двух брусьев. В местах стыков и пересечений скатов (на коньке, ребрах, ендовах, разжелобках), а также по карнизным свесам всегда делают сплошную обрешетку.

Наслонные стропила устраивают тогда, __________________________________________

_______________________________________________________________________________

При наличии одной дополнительной опоры пролет, перекрываемый наслонными стропилами, может быть увеличен до 10-12 м, а при двух опорах - до 16м.

Висячие стропила применяют, если ______________________________________________

_______________________________________________________________________________

Висячие стропила используются в том случае, когда пролет крыши составляет 7 - 12 м. и нет дополнительных опор.

Все сопряжения элементов деревянных стропил из досок, бревен или брусьев выполняют в виде врубок с применением накладок, скоб, болтов и гвоздей. Элементы стропильной конструкции, соприкасающиеся с кирпичной кладкой, необходимо защитить от гниения путем прокладки нескольких слоев рулонного битумного материала и затем тщательно антисептировать и антиперировать.

Между крышей и чердачным перекрытием находится__________________________, используемый для __________________________________________________________________

__________________________________________________________________________________

__________________________________________________________________________________

При значительных уклонах чердачные пространства нередко используются для встроенных в них помещений.

Высота чердака в самых низких местах, например у наружных стен, должна быть не менее_____________________________________________________________________________. Для проветривания чердачного пространства устраивают_________________________________

____________________________________________________________________________________________________________________________________________________________________. Чтобы предохранить стены здания от атмосферной влаги, крыша должна иметь свес __________________________________________________________________________________

Рис. 9.3. Элементы наслонных стропил

а – для односкатной крыши;

б, в – для двухскатных крыш;

1 – мауэрлат;

2 – стропильная нога;

3 – кобылка;

4 – обрешетка;

5 – лежень;

6 – стойка;

7 – коньковый прогон;

8 – верхние прогоны;

9 – подкосы.

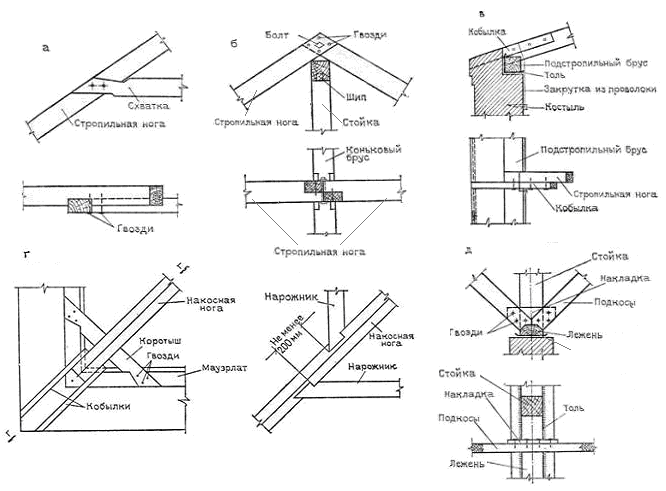

Рис. 9.4. Узлы соединения стропильных конструкций

а – стропильной ноги и схватки;

б – стойки и стропильных ног (верхний узел);

в – мауэрлата и стропильной ноги;

г – накосной ноги и нарожника;

д – стойки и стропильных ног (нижний узел).

Рис. 9.5. Наслонные стропила

а – односкатных крыш;

б – двускатных крыш;

в – план стропил;

1 – лежень;

2 – мауэрлат;

3 – подкос;

4 – стропильная нога;

5 – стена;

6 – чердачное перекрытие;

7 – стойка;

8 – прогон;

9 – распорка;

10 – схватка;

11 – кобылка;

12 – накосная (диагональная) стропильная нога;

13 – нарожник;

14 – скоба;

15 – болт.

Рис. 9.6. Висячие стропила

а – с поднятой затяжкой;

б – с подвесной бабкой;

в – с подвесной бабкой и подкосами;

1 – стропильная нога;

2 – мауэрлат;

3 – затяжка;

4 – подвесная бабка;

5 – болт;

6 – коротыш;

7 – деревянная накладка;

8 – хомут;

10 – скоба;

11 – подкос.

Все эти элементы могут выполняться из брусков, брусьев, бревен, спаренных досок, сборных ж/б элементов. Сопряжение деревянных элементов осуществляют с помощью врубок, усиленных болтами или скобами.

Домашнее задание: 1, § 9.1, 9.2 стр. 74-78; рис. 9.4,в, 9.6,г ; конспект
