Несгораемые двери и люки Металлические двери.
Коробка металлической двери - это сварная конструкция из металлопроката (уголка, трубы квадратного сечения) или специального гнутого профиля, она всегда представляет собой замкнутый контур, то есть имеет порог.
Чаще всего коробку крепят к стенам стальными штырями диаметром 12 мм и длиной 150 мм через отверстия в монтажных пластинах ("ушах"), приваренных к стойкам, либо через отверстия в самих стойках. Узлов крепления должно быть не менее шести. С каждой стороны должно быть не менее трех штырей. Ширина зазора при любом способе установки стальной двери должна быть не менее 5 и не более 20 мм. Зазор заливают полиуретановой пеной.
Полотно стальной двери состоит из каркаса, обшивки, усиления (внутренних ребер жесткости), теплоизоляционного материала, заполняющего внутренние полости, и декоративной облицовки.
Каркас делают из металлопроката (трубы прямоугольного сечения 30 × 20 или 50 × 30 мм) либо из специальных гнутых профилей сложного сечения.
Ребра жесткости, или лонжероны, необходимы для того, чтобы стальные листы не "играли" и не прогибались при эксплуатации.

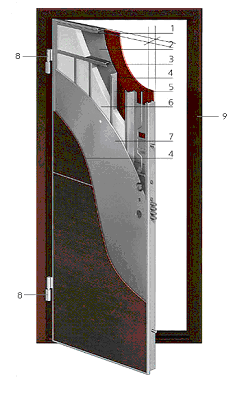

Рис. 8.25. Конструкция дверного полотна металлической двери
1 -____________________________________________________________________________; 2 -____________________________________________________________________________; 3 -____________________________________________________________________________; 4 -____________________________________________________________________________; 5 -____________________________________________________________________________; 6 - ___________________________________________________________________________; 7 -____________________________________________________________________________;
8 -____________________________________________________________________________;
9 - ____________________________________________________________________________.
Домашнее задание: 1, § 8.2 стр.72- 73; конспект
Тема 9. Крыши и подвесные потолки Конструкция крыш. Конструктивные элементы наслонных стропил
1. Классификация крыш, требования к ним
2. Скатные крыши, их форма и основные элементы
3. Конструктивные элементы наслонных стропил
Классификация крыш, требования к ним
Крыша – ____________________________________________________________________
__________________________________________________________________________________
Крыша состоит из двух конструктивных частей:
-___________________________________________________________________________;
- __________________________________________________________________________.
В зависимости от уклона скатов различают следующие виды крыш:
- скатные (одно-, двух- и многоскатные) - _______________________________________;
- плоские - ____________________________________________________________________.
По конструктивному решению покрытия (крыши) могут быть:
- чердачные (раздельные), ________________________________________________________
__________________________________________________________________________________;
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
- совмещенные (бесчердачные),___________________________________________________
__________________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
По условиям эксплуатации крыши бывают:
- эксплуатируемыми ( террасы с размещением на них соляриев, спортивные площадки, кафе и др.);
- неэксплуатируемыми.
Все виды крыш должны удовлетворять требованиям:
- _______________________________________________;
- _______________________________________________;
- _______________________________________________;
- _______________________________________________;
- _______________________________________________;
- _______________________________________________.
