Тема 8. Окна и двери Элементы оконного заполнения. Окна, их классификация. Деревянные и металлопластиковые оконные блоки. Витрины и витражи

1. Элементы оконного заполнения. Разновидности окон (витрины, витражи). Требования, предъявляемые к светопрозрачным ограждениям

2. Классификации окон по назначению, характеру разделения переплетов, виду светопрозрачного материала

3. Деревянные оконные блоки с раздельными и спаренными переплетами. Крепление оконных блоков в проемах стен. Оконные приборы

4.Металлопластиковые оконные блоки

5. Конструкции витрин и витражей

Элементы оконного заполнения. Разновидности окон (витрины, витражи). Требования, предъявляемые к светопрозрачным ограждениям

Окна – ________________________________________________________________________

__________________________________________________________________________________

__________________________________________________________________________________

К светопрозрачным ограждениям жилых зданий также относятся:

- ___________________________________________________________;

- ___________________________________________________________.

Размер оконного проема устанавливается светотехническим расчетом.

Окна должны удовлетворять требованиям:

- прочности;

- долговечности;

- тепло – и звукоизоляции;

- удобствам эксплуатации;

- экономичности.

Классификации окон по назначению, характеру разделения переплетов, виду светопрозрачного материала

Окна классифицируются:

- по назначению:

- наружные;

- внутренние (между смежными помещениями, фрамуги над дверями).

- по количеству створок в одном ряду:

-одностворчатые;

- двухстворчатые;

- трехстворчатые.

- по числу рядов остекления:

- с одинарным остеклением;

- с двойным остеклением;

- с тройным остеклением;

- комбинированные.

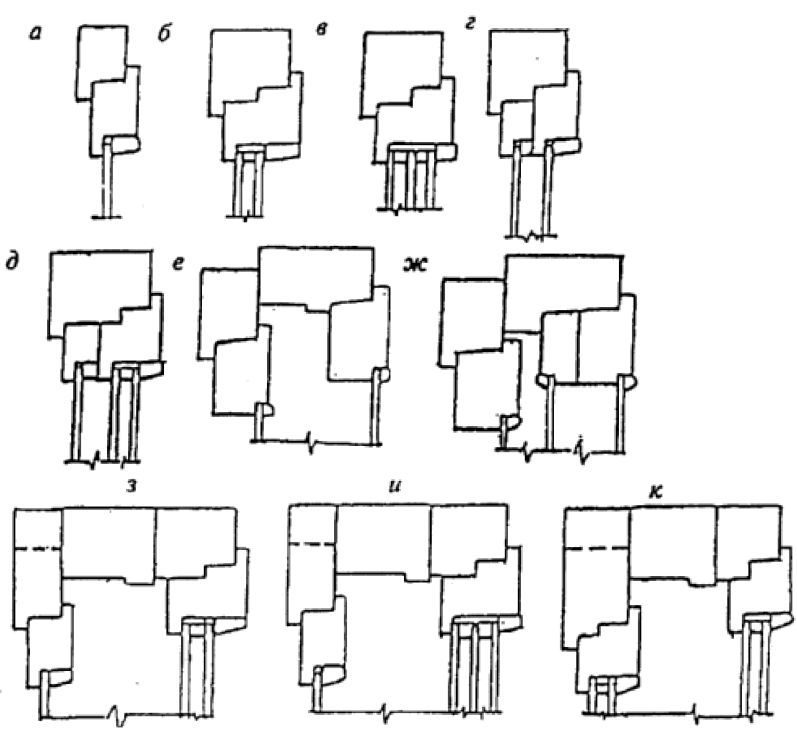

Рис. 8.1. Основные типы конструкций и вариан­ты заполнения светопрозрачной части оконных блоков

а - одинарный оконный блок с одним стеклом;

б - одинарный оконный блок с однокамерным стеклопакетом;

в - одинарный оконный блок с двухкамер­ным стеклопакетом;

г - спаренный оконный блок с двойным остеклением;

д - спаренный оконный блок со стеклом и стеклопакетом;

е - раздельный оконный блок с двойным остеклением;

ж - раздельно-спарен­ный оконный блок с тройным остеклением;

з - раз­дельный оконный блок со стеклом и однокамерным стеклопакетом;

и - раздельный оконный блок со стек­лом и двухкамерным стеклопакетом;

к - раздельный оконный блок с двумя стеклопакетами

- по устройству вентиляции:

- через форточки;

- узкие вертикальные створки;

- вентиляционные короба, имеющие снаружи жалюзийную решетку, а изнутри – глухие дверцы.

- по способу открывания створок:

- с глухими переплетами;

- с открывающимися переплетами, имеющими вертикальную или горизонтальную подвеску;

Открывающиеся в свою очередь делятся на:

- поворотные (открывание наружу или внутрь);

- откидные (с верхним или нижним подвесом);

- поворотно-откидные;

- подвесные (с поворотом вокруг верхней крайней оси);

- горизонтально-раздвижные;

- подъемно-раздвижные.

Окно может обладать комбинацией этих типов. Для фрамуг подходит только откидной тип открывания.

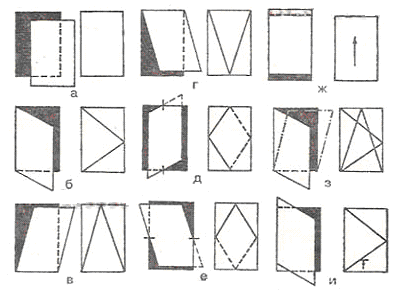

Рис. 8.2. Открывание оконных створок а - _____________________________________________________________________________;

б -_____________________________________________________________________________;

в -_____________________________________________________________________________;

г -_____________________________________________________________________________;

д -_____________________________________________________________________________;

е -_____________________________________________________________________________;

ж -____________________________________________________________________________;

з -_____________________________________________________________________________;

и -_____________________________________________________________________________.

- по конструкции (типу переплета) окна могут быть:

- одинарные;

- спаренные;

- раздельные;

- раздельно-спаренные.

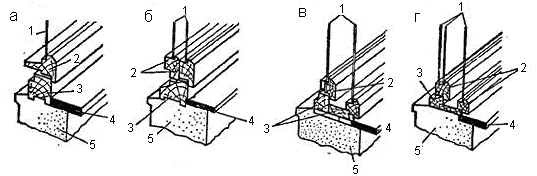

Рис. 8.3. Типы окон по числу рядов остекления

а -____________________________________________________________________________________;

б -____________________________________________________________________________________;

в -____________________________________________________________________________________;

г -____________________________________________________________________________________;

1 -____________________________________________________________________________________;

2 -____________________________________________________________________________________;

3 -____________________________________________________________________________________;

4 -____________________________________________________________________________________;

5 -____________________________________________________________________________________.

- по материалу оконной коробки:

- деревянные;

- металлические;

- металлопластиковые.

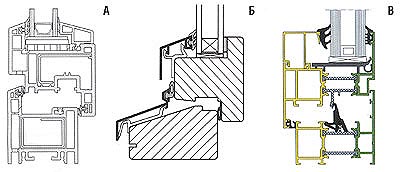

Рис. 8.4. Виды материалов оконных коробок

А –_________________________________________________; Б –_________________________________________________;

В –_________________________________________________.

- по форме окна бывают:

- прямоугольные;

- квадратные;

- многоугольные;

- треугольные;

- арочные;

- круглые;

- трапециевидные.

Современные окна могут иметь самые разнообразные формы, от привычной прямоугольной формы до сложных арочных конструкций.

- по виду светопрозрачного материала:

- из обычного стекла толщиной 2 – 6 мм.;

- из специального стекла (солнцезащитного, светорассеивающего, декоративного);

- из профилированного стекла;

- стеклоблоков (из двух стекол, склеенных или сваренных по контуру).

Рис. 8.5. Примеры остекления окна

А - ________________________________________;

Б - _________________________________________

Рис. 8.6. Формы и виды окон

Стеклопакеты состоят из двух или нескольких стекол, разделенных воздушными прослойками и герметично соединенных по контуру. В зависимости от соединения стекол стеклопакеты могут быть клееными, паяными или сварными. Толщина воздушных прослоек принимается 12 - 20 мм.

Рис. 8.7. Использование стеклопакета для остекления

1 - остекление;

2 - переплет;

3 - герметичная воздушная прослойка;

4 - материал, впитывающий влагу из воздуха прослойки.

Конструкция оконного блока состоит из:

- светопрозрачного материала (в жилых домах это обычно силикатное стекло толщиной 4 - 6 мм); - обрамляющих его элементов.

При установке оконных блоков следует учитывать, что стекло является теплопроводным материалом. Поэтому основную теплоизоляционную способность у окон выполняют воздушные прослойки: чем больше прослоек имеет окно, тем выше его теплозащитные характеристики.

Оконный блок состоит из следующих элементов:

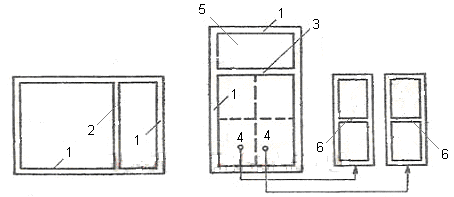

Рис. 8.8. Элементы окон

1 –__________________________________________________;

2 –__________________________________________________;

3 –__________________________________________________;

4 –__________________________________________________;

5 –__________________________________________________;

6 –__________________________________________________.

По конструктивным решениям притворов створок окна бывают:

- с безимпостным (штульповым) притвором;

- с импостным притвором

Рис. 8.9. Притворы оконного блока

а –___________________________________________________________;

б –___________________________________________________________.
