Показатели тэо конструктивных элементов

В зависимости от типа здания, его основных параметров, района строительства изменяется доля затрат на устройство того или иного конструктивного элемента.

Выбор конструктивных элементов здания выполняется методом вариантного проектирования. При технико-экономической оценке сравниваемых вариантов пользуются показателями:

- стоимости (грн.) всего элемента (стен, перегородок и т.д.) или единичной стоимости, отнесенной к 1м2 или 1м3;

- трудоемкости (чел-дни), т.е. затрат труда, требуемых для возведения конструктивного элемента или единичной трудоемкости, отнесенной к 1м2 или 1м3;

- расхода основных материалов (кг, т, м2) – общего на конструктивный элемент или единичного расхода основных материалов, отнесенного к 1м2 или 1м3;

- массы конструкций (кг, т) общей или единичной на 1м2, 1м3.

Кроме этих основных показателей принимают во внимание долговечность, огнестойкость и другие требования.

Окончательный выбор конструктивных элементов производят по показателям стоимости, трудоемкости и расхода материалов.

Например, при сравнении стен из керамзитобетона, ячеистого бетона, силикатного кирпича

- по стоимости (от дешевых к дорогим) будут ячеистый бетон, керамзитобетон, кирпич;

- по трудоемкости – то же;

- по массе – то же.

Домашнее задание: 1, § 3.1, стр. 19- 21; конспект.

Конструктивные типы и схемы гражданских зданий

1. Конструктивные типы и схемы гражданских зданий

2. Экономическое значение конструктивных элементов в общей стоимости здания

3. Конструктивные меры, обеспечивающие стойкость и пространственную жесткость бескаркасных зданий

Конструктивные типы и схемы гражданских зданий

Основные несущие элементы здания – _________________________________________

__________________________________________________________________________________

Они образуют остов здания – __________________________________________________

__________________________________________________________________________________

Остов определяет так называемую конструктивную схему здания.

В строительстве различают следующие типы зданий:

- традиционные –____________________________________________________________

__________________________________________________________________________________;

- крупноблочные – ___________________________________________________________

__________________________________________________________________________________;

- панельные – ________________________________________________________________

__________________________________________________________________________________;

- объемно-блочные –__________________________________________________________

____________________________________________________________________________________________________________________________________________________________________;

- каркасные - ________________________________________________________________

__________________________________________________________________________________

__________________________________________________________________________________;

- монолитные и сборно-монолитные –__________________________________________

____________________________________________________________________________________________________________________________________________________________________.

По особенностям пространственного расположения несущих элементов остова различают следующие конструктивные типы зданий:

- бескаркасный (с несущими стенами) (рис.3.3, а ) -______________________________

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

- каркасный (рис.3.3, б) –______________________________________________________

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

- с неполным каркасом (рис.3.3, в) –____________________________________________

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

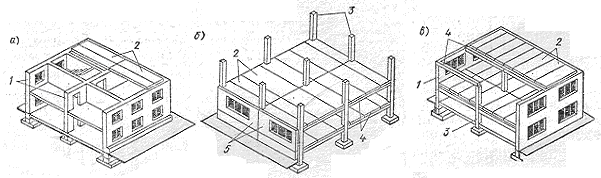

Рис. 3.3. Конструктивные типы гражданских зданий

а –__________________________________________________________;

б –__________________________________________________________;

в –__________________________________________________________;

1 – __________________________________________________________;

2 – __________________________________________________________;

3 – __________________________________________________________;

4 – __________________________________________________________;

5 –__________________________________________________________.

Каждый конструктивный тип здания имеет несколько конструктивных схем, различающихся взаимным расположением несущих элементов.

Для бескаркасных типов зданий (рис.3.4, а – в) характерны следующие схемы:

- с продольным расположением несущих стен (рис. 3.4, а) -_______________________

__________________________________________________________________________________;

- с поперечным расположением несущих стен (рис. 3.4, б) -_______________________

____________________________________________________________________________________________________________________________________________________________________;

- комбинированная (рис. 3.4, в) –_______________________________________________

____________________________________________________________________________________________________________________________________________________________________

Рис. 3.4. Конструктивные схемы бескаркасных зданий

а - _________________________________________________________________________________;

б –_________________________________________________________________________________;

в – _________________________________________________________________________________.

Для каркасного типа зданий (рис.3.5, а-д) могут быть схемы:

- с поперечным расположением ригелей;

- с продольным расположением ригелей;

- безригельные.

Рис. 3.5. Конструктивные схемы каркасных зданий

а –_________________________________________________________________________________;

в – _________________________________________________________________________________;

г – _________________________________________________________________________________;

б –_________________________________________________________________________________;

д – _________________________________________________________________________________;

1 – _________________________________________________________________________________;

2 – _________________________________________________________________________________;

3 – _________________________________________________________________________________;

4 – _________________________________________________________________________________;

5 -__________________________________________________________________________________.

Каркас –___________________________________________________________________________

Различают 2 типа каркасных схем:

- с полным каркасом –________________________________________________________

__________________________________________________________________________________;

- с неполным каркасом – _____________________________________________________

__________________________________________________________________________________.

По работе каркасы делятся на:

- рамные – __________________________________________________________________;

- рамно-связевые – ___________________________________________________________

__________________________________________________________________________________;

- связевые –__________________________________________________________________

__________________________________________________________________________________.

Выбор конструктивной схемы влияет на объемно-планировочное решение здания и определяет тип его основных конструкций.
