4 Разработка технических условий эксплуатации и мероприятий по техническому обслуживанию устройств

4.1 Выбор места для установки извещателей

Периметр ядерной установки разбит на 7 участков, одинаковых по протяженности. На каждом из них устанавливаются по 3 рубежа охранной сигнализации. В местах примыкания участков извещатели располагаются таким образом, чтобы уменьшить размер «мёртвой зоны».

4.1.1 На внешнем ограждении устанавливаем линейные проводно-волновой извещатель «Рельеф».

Так как длина заграждения не превышает 700 м, то БОС следует устанавливать между зонами обнаружения. БОС устанавливается в виде козырька на заграждении (рисунок 4.1).

Рисунок 4.1 – Пример установки СО «Рельеф».

Установка кронштейнов на заграждении на расстоянии от 3 до 6 м друг от друга (допускается на отдельных участках увеличивать расстояние до 9 м.). Кронштейны крепятся с помощью шурупов, болтов, сварки и т. п. Необходимо закреплять на кронштейнах диэлектрические консоли, изготовленные из дерева, стеклопластика и т.п. Блоки ПРД и ПРМ должны быть надежно заземлены. К заземлителю извещателя не рекомендуется подключать другие изделия. В качестве заземлителя может служить металлический штырь длиной не менее 1,5 м, вбитый в грунт непосредственно под блоком.

4.1.2 В запретной зоне между внешним и внутренним ограждениями устанавливаем сенсор с точной локализацией проникновения «OmniTRAX».

В любом случае необходимо прокладывать кабельный чувствительный элемент как можно прямее. В местах значительных изгибов образуется повышенная чувствительность, что приводит к увеличению неравномерности чувствительности подлине блокируемого участка.  Особые требования предъявляются к квалификации монтажного подразделения инсталлятора. Любое повреждение внешней диэлектрической оболочки при монтаже способно вывести из строя чувствительный элемент, поэтому наиболее предпочтительным является способ прокладки чувствительных кабелей в диэлектрических коробах или трубах, так как дорогой излучающий кабель защищен от вероятных механических повреждений и внешних воздействий, а его замена менее трудоемка. Кроме того, короба (трубы) нетрудно окрасить в цвет ограждения, что сводит практически к нулю визуальное изменение ограждения.  Характерной особенностью зоны обнаружения является то, что на концах участка чувствительность не снижается. Кроме того, она сохраняется даже при удалении от края участка на 1-1,5 м. Так что "перехлестов" чувствительного кабеля для избежания "мертвых зон" при создании многозонных систем периметровой охраны не требуется.

4.1.3 На внутреннем ограждении устанавливаем вибрационный извещатель «Мурена». Установка данного извещателя на ограждении представлена на рисунке 4.2.

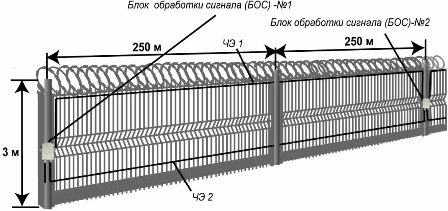

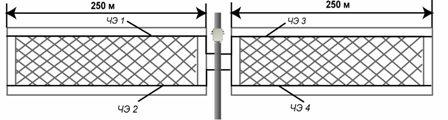

Рисунок 4.2 – Варианты применения охранных вибрационных датчиков «Мурена»

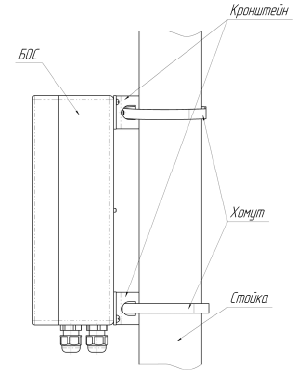

Установка БОС «Мурена» на ограждении представлена на рисунке 4.3.

Рисунок 4.3 – Установка БОС «Мурена»

4.2 Проверка и настройка извещателей

4.2.1 Линейный проводно-волновой извещатель «Рельеф».

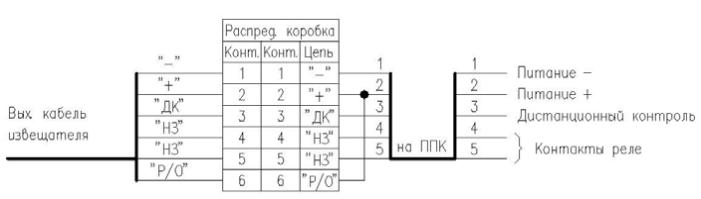

Для включения режима настройки соедините провод Р/О выходного кабеля с контактом «+» в соответствии с рисунком 4.4.

Рисунок 4.4 - Подключение извещателя к коробке распределительной в режиме настройки

Включите питание. Через 30 с индикатор на блоке ПРМ должен поочередно светиться красным и синим цветом, контакты выходного реле должны находиться в разомкнутом состоянии. Извещатель работоспособен и готов к настройке. Если при выполнении постоянно светится индикатор синего цвета, это свидетельствует о недостаточном уровне сигнала. В этом случае необходимо уменьшить длину линейной части. Если при выполнении индикатор синего цвета светится в импульсном режиме, это свидетельствует о избыточном уровне сигнала.

4.2.2 Сенсор с точной локализацией проникновения «OmniTRAX».

Предел использования (режим ПРЕДЕЛ), который зависит от длины участка,

Расстояния между кабелями и вида заграждения. Коэффициент Кпр может

Принимать значения 1, 10, 100, 1000.

- чувствительность (режим УСИЛЕНИЕ). Коэффициент усиления Кус может меняться от 1 до 100.

- пороговый уровень (режим ПОРОГ). Uпор необходимо выбирать от 0,5 до 2,0 В;

-время накопления (режим НАКОПЛЕНИЕ) – минимальное время превышения сигналом порогового уровня для формирования тревоги. Время Тнк может меняться от 50 до 950 мс, с шагом 50 мс;

- запрет на формирование тревоги по крутизне переднего фронта полезного сигнала (режим ФРОНТ). Коэффициент Sф регулируется в пределах от 1 до 99 мВ/мс;

- длительность сигнала тревоги (режим ТРЕВОГА). Ттр принимает значения от 1 до 10 с после окончания воздействия;

- длительность внутреннего сигнала самоконтроля (режим КОНТРОЛЬ). Время Тк регулируется в пределах от 10 мс до 100 мс, с шагом 10 мс;

•При первом включении без предварительной настройки средство имеет следующие заводские установки:

а. Кпр = 100;

b. Кус = 1;

c. Uпор = 1,0 В;

d. Тнк = 250 мс;

e. Sф = 5 мВ/мс;

f. Ттр = 1 с;

g. Тк =10 мс.

При настройке параметров средства необходимо помнить, что оператор, работающий с пультом управления, находится в зоне обнаружения и не должен двигаться, иначе могут быть получены искаженные данные и выставлены неправильные установки.

4.2.3 Вибрационный извещатель «Мурена».

Настройка изделия производится с помощью специального прибора настройки на базе ноутбука ASUS Eee PC (ПН). ПН подключается к изделию через преобразователь интерфейса RS-485/USB. ПН позволяет получить полную информацию о состоянии изделия и провести его полную настройку и тестирование.

ПН обеспечивает:

- просмотр и изменение значений параметров алгоритма обнаружения в двух частотных диапазонах;

- отображение текущих значений огибающей входного сигнала с ВЧЭ в двух частотных диапазонах;

- просмотр журнала зафиксированных воздействий на ВЧЭ.

Процедуру изменения параметров обнаружения для ВЧЭ проводить в каждом частотном диапазоне в следующей последовательности:

- частота среза (Гц);

- время преодоления (с);

- порог преодоления (мВ),

- закон сложения.

Средняя наработка на отказ изделия - 10000 ч.

Вероятность обнаружения нарушителя, не менее 0,95.

Среднее время наработки на ложное срабатывание – 800.

Проверка работоспособности изделия: произвести 2 – 3 преодоления ограждения путем перелаза при помощи лестницы в любом месте блокируемого участка. После каждого преодоления (или во время преодоления) ограждения изделие должно выдавать сигнал срабатывания.

Проверка состояния блокируемого заграждения состоит в следующем:

- визуально проконтролировать состояние заграждения (элементы заграждения не должны перемещаться относительно друг друга под воздействием ветра и других факторов);

- растительность (деревья, кустарники, высокая трава) не должна касаться заграждения под воздействием ветра;

- на участке, где расположено заграждение, должны отсутствовать посторонние предметы, деревья и кустарники, касающиеся заграждения и вызывающие под воздействием ветра вибрацию заграждения;

- ветки кустарников и деревьев должны подрезаться на расстоянии не менее 1м от заграждения;

- в зимний период высота снежного заноса заграждения не должна превышать 1/3 его высоты;

- выявленные недостатки устранить.
