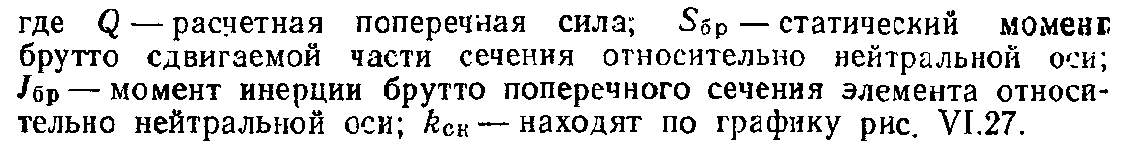

44. Клеедощатые балки.

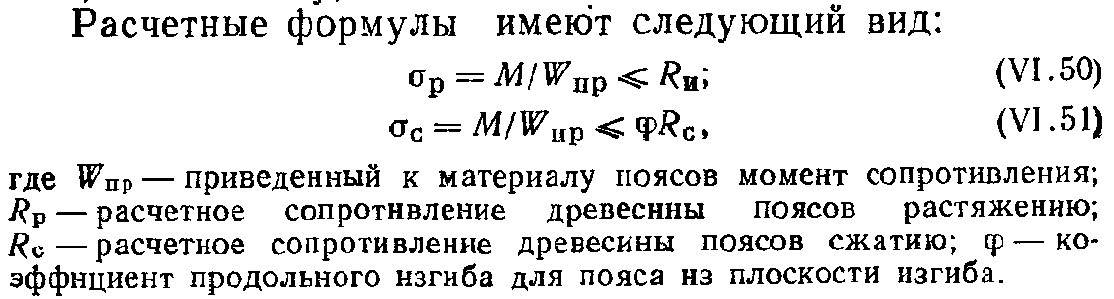

45.Клеефанерные балки состоят из фанерных стенок и клееных деревянных поясов. Поперечное сечение двутавровое или коробчатое. Толщину стенки принимают не менее 8 мм. Нормальные усилия:

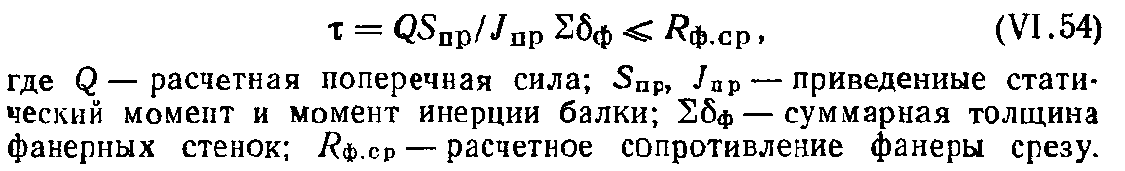

Напряжения в клеевых швах между шпонами фанеры :

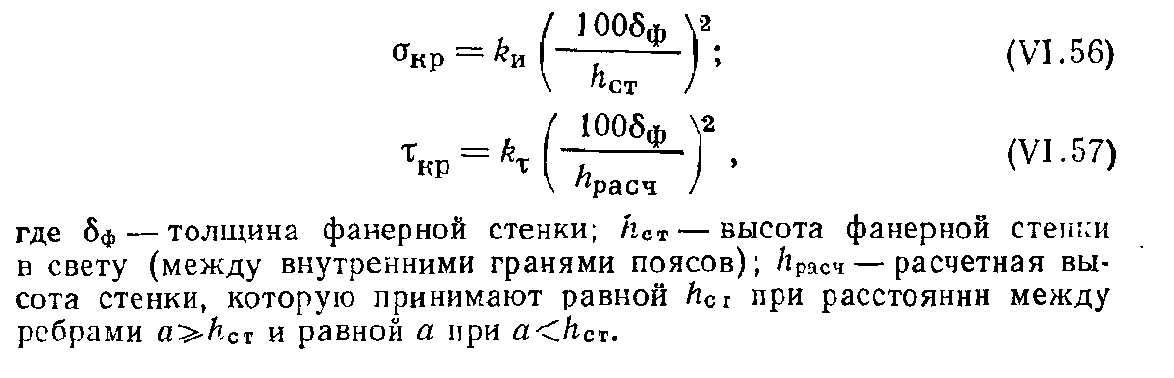

Высота балки: Критические напряжения:

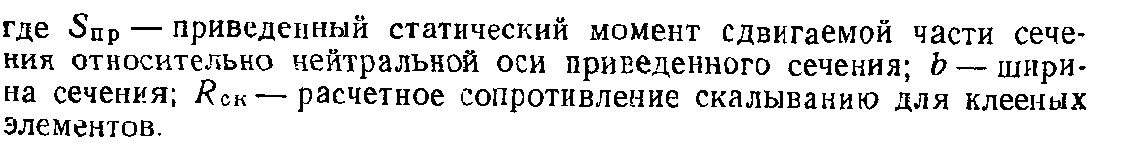

46. Армирование стержневой арматурой клееной древесины является эффективным способом увеличить прочность и жесткость изгибаемых и сжатоизгибаемых элементов. Армирование бывает трех видов: двойное симметричное (арматура в наиболее напряженной зоне), двойное несимметричное), одиночное). Расчет:Нормальные напряжения в древесине и арматуре: M/W_пр≤R_u, MnK_T/W_пр≤R_a, где W_пр= 2 I_пр/h₀ – приведенный момент сопротивления, h- расчетная высота сечения, n- коэфф. Приведения модуля упругости арматуры к модулю упругости древесины равной 20, R_u и R_a – расчетные сопротивления древесины при изгибе и арматуры.Касательные напряжения в древесине (скалывание) Расчет по второму предельному состоянию (на прогиб) : f≤[f]

47. Висячие стропила с ригелем.В зданиях, которые не имеют капитальных внутренних стен, устанавливаются висячие стропила. Толщина пиломатериалов, применяемых для изготовления стропил, зависит от длины пролета и расстояния между стропильными фермами. При этом необходимо учитывать вид кровельного материала, ветровые и снеговые нагрузки, уклон кровли и т.д. Самой тяжелой является черепичная кровля. Оптимальным решением для стропил любой конструкции является сечение 50 х 150 мм. Простейшие висячие фермы состоят из стропильных ног и затяжки или, иначе говоря, нижнего пояса. Висячие стропила своими концами опираются на наружные стены. В качестве опор для нижних концов стропил служат мауэрлаты, которые обтесываются на два канта. Если стропильные ноги имеют недостаточное сечение, то это может привести к их прогибу. В этом случае между ними следует ввести решетку из стойки, подкосов и ригеля. Это увеличивает жесткость конструкции стропильной фермы. Стропильные ноги укрепляют скобами и привязывают проволокой толщиной 4-6 мм к ершам, забиваемым в стену. Это предохраняет крышу от возможного срыва при сильном ветре. Нижний конец такой скрутки закрепляется за костыль или ерш, забитый в шов кладки ниже обреза стены на 250-300 мм или за балку чердачного перекрытия. Если дом деревянный рубленый, то стропила скрепляются со вторым венцом сруба при помощи скоб. Нижние концы стоек висячих стропил опираются на затяжку, которая связывает нижние концы фермы. В стропильные ноги ригели врезают «в полдерева», после чего выполняется крепление болтом и нагелем. Этот узел можно скрепить и дополнительной скобой, которая увеличит прочность. Подкосы висячих стропил соединяются врубкой, а для большей прочности - скобами и хомутами. Составная затяжка сращивается зубом, металлическими накладками и болтами.

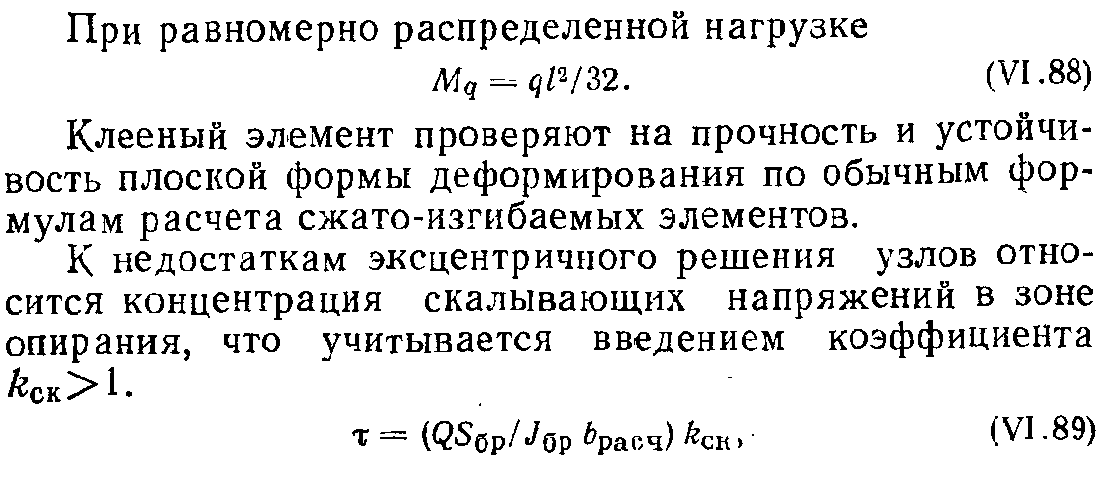

48. Распорная треугольная система.Распорные системы треугольного очертания пролетом от 12 до 24 м проектируют с применением клеедощатых элементов со стальной затяжкой или с опиранием непосредственно на фундаменты.Расчетный изгибающий момент

Распор H= (q+s)l²/8f

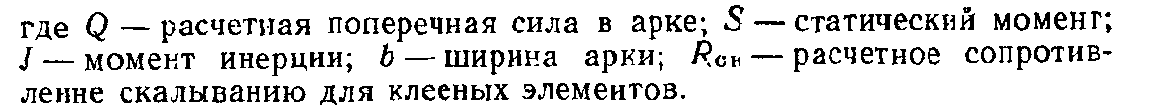

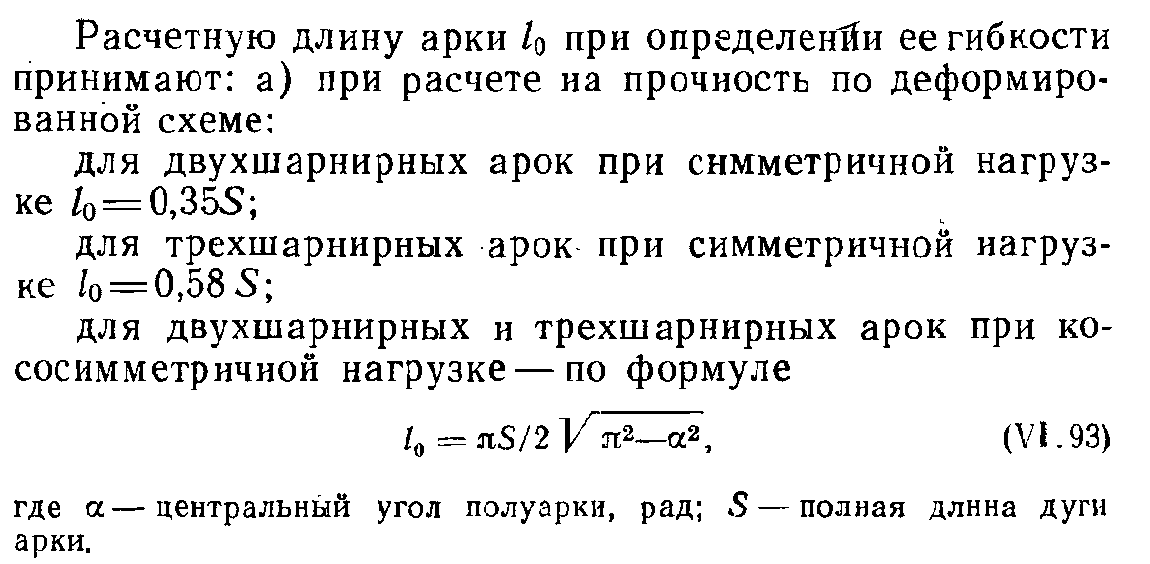

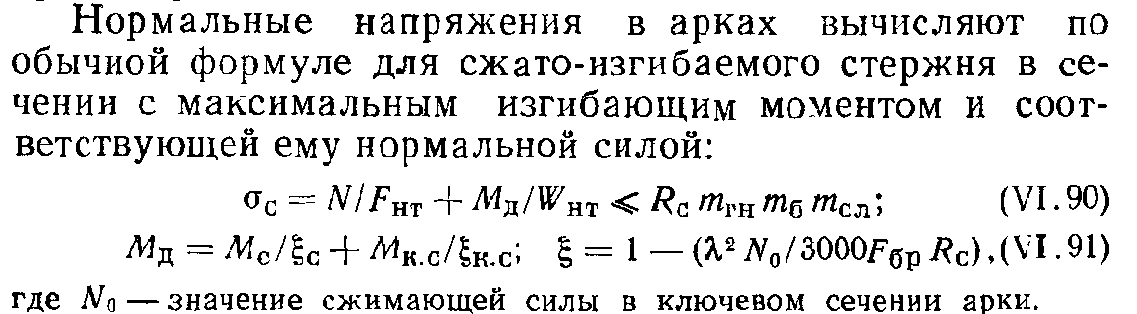

49. Дощатоклееные аркиКлееные деревянные арки подразделяются по: статической схеме, очертанию, способу восприятия распора, по сечению, материалу. Арки применяются в качестве несущих конструкций и используются в зданиях различного назначения. Клееные арки изготовляются след. типов: двухшарнирные криволинейного очертания, трехшарнирные криволинейного очертания, трехшарнирные стрельчатые. Арки могут иметь форму дуги окружности, параболы, трехцентровой кривой и т.п. Арки являются распорными системами. Пролет арок – 60 м. Шаг арок 3-6 м, для больших пролетов 8-12 м. Радиус арки: R=(l²+4f²₀) / 8f₀ , где f- стрела подъема арки.
