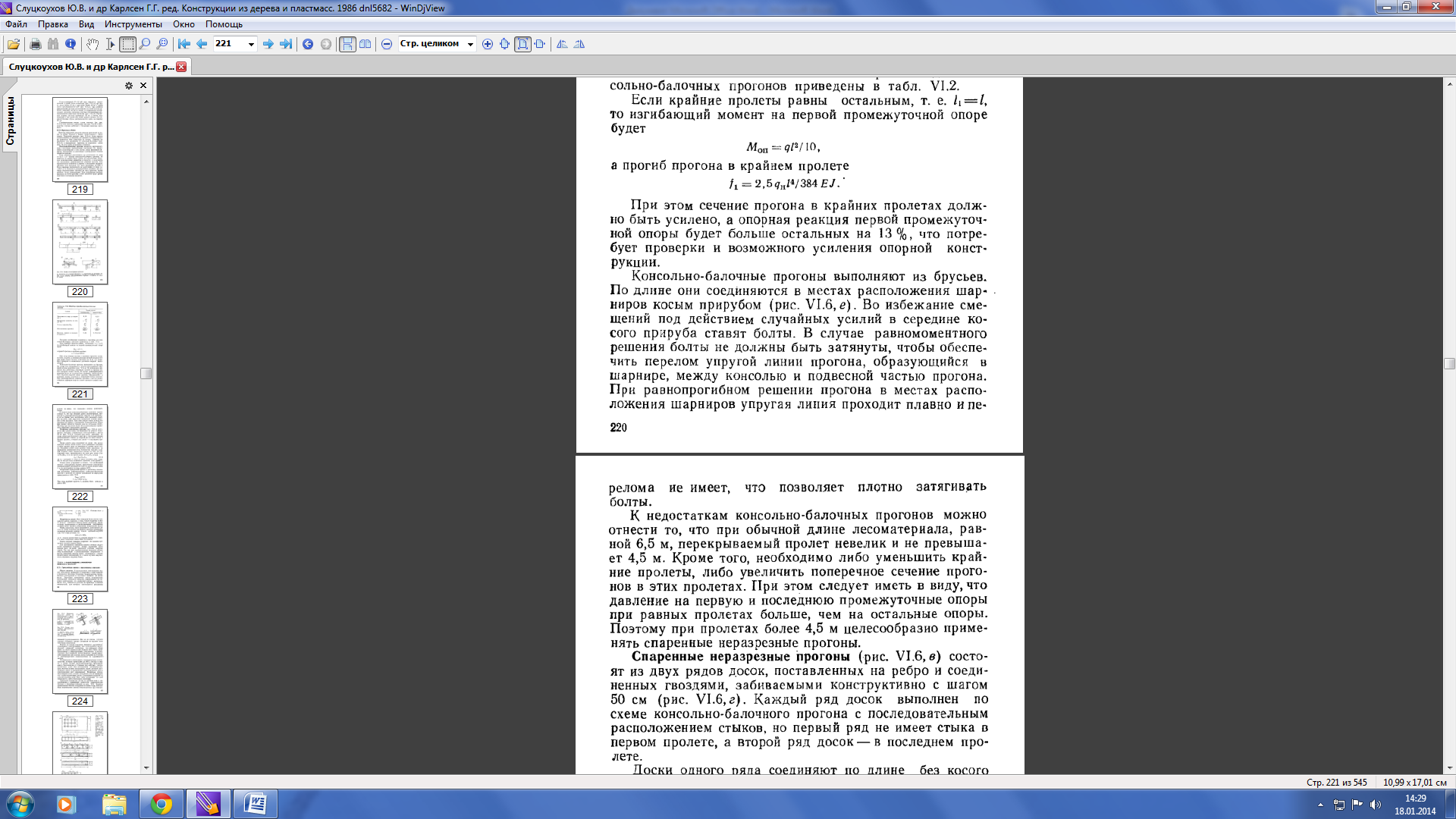

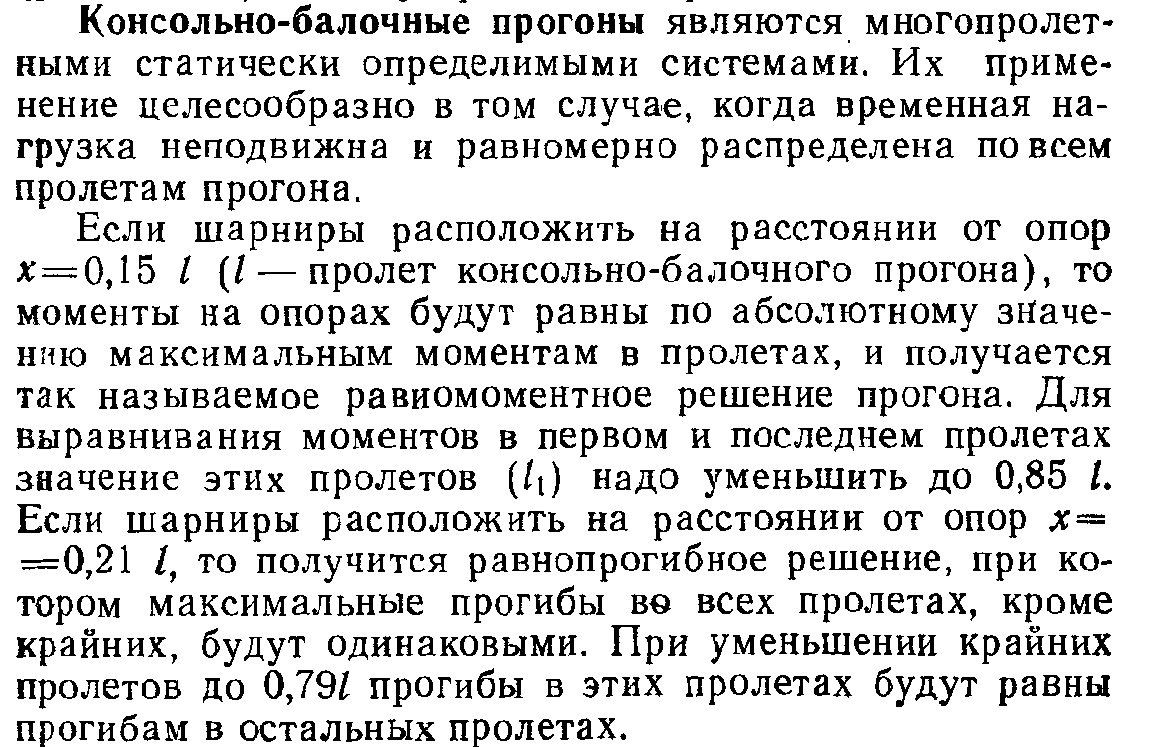

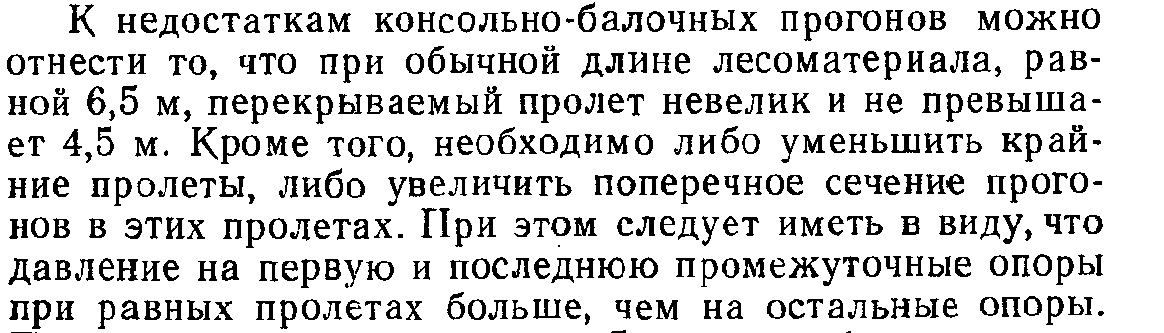

39. Консольно-балочные прогоны.
40.
41. Клеефанерные плиты покрытияПлиты покрытия с фанерными обшивками могут быть изготовлены в заводских условиях. Их используют в зданиях с наружным отводом воды с кровли, в отапливаемых зданиях при относительной влажности воздуха в помещениях до 75% и в неотапливаемых при расчетной температуре наружного воздуха не ниже t = -5 ºС. Клеефанерными плитами можно перекрывать пролеты 3-6 м если рёбра из цельной древесины, и до 12 м, если peбра клееные. Длина плит покрытия (ln) соответствует шагу "В" несущих конструкций. Ширина панели соответствует стандартной ширине фанерного листа и равна с учетом обрезки кромок для их выравнивания) l. Плиты покрытия состоят из деревянного несущего каркаса и фанерных обшивок, соединенных водостойким клеем. Расчет клеефанерных плит покрытия, работающих по балочной схеме, ведется по первому и второму предельным состояниям. Клеефанерные конструкции рассчитывают с учетом различных модулей упругости древесины и фанеры по приведенным геометрическим характеристикам, причем приводят к тому материалу элемента конструкции, в котором находят напряжения. Нормальные напряжения для верхней обшивки : σ= Mmax / Wkp φ, где φ-коэф. продольного изгиба, для нижней растянутой обшивки: σ= Mmax / Wkp Кф, где Кф =0,6 – коэф, учитывающий ослабление сечения

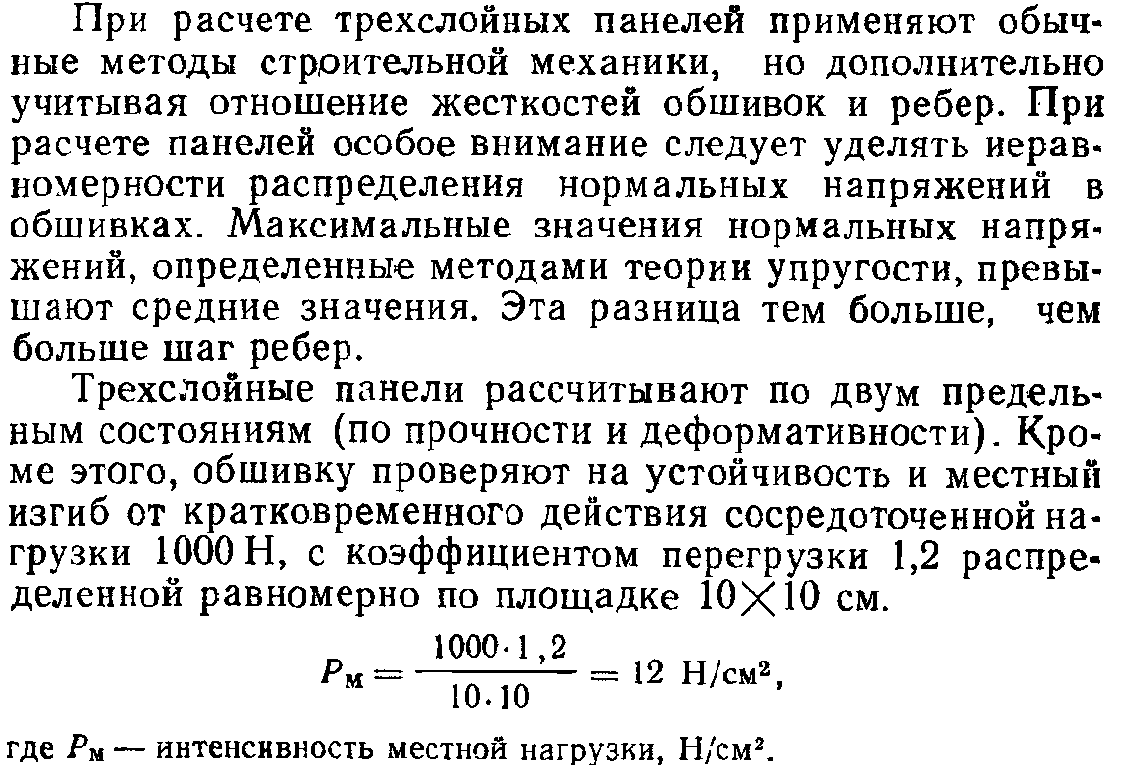

42. Панели с асбестоцементными обшивками.Асбестоцементные панели отличаются от других облегченных ограждающих конструкций сравнительно небольшой массой, невысокой стоимостью, незначительными трудовыми затратами при изготовлении, транспортировании, монтаже и эксплуатации в зданиях.

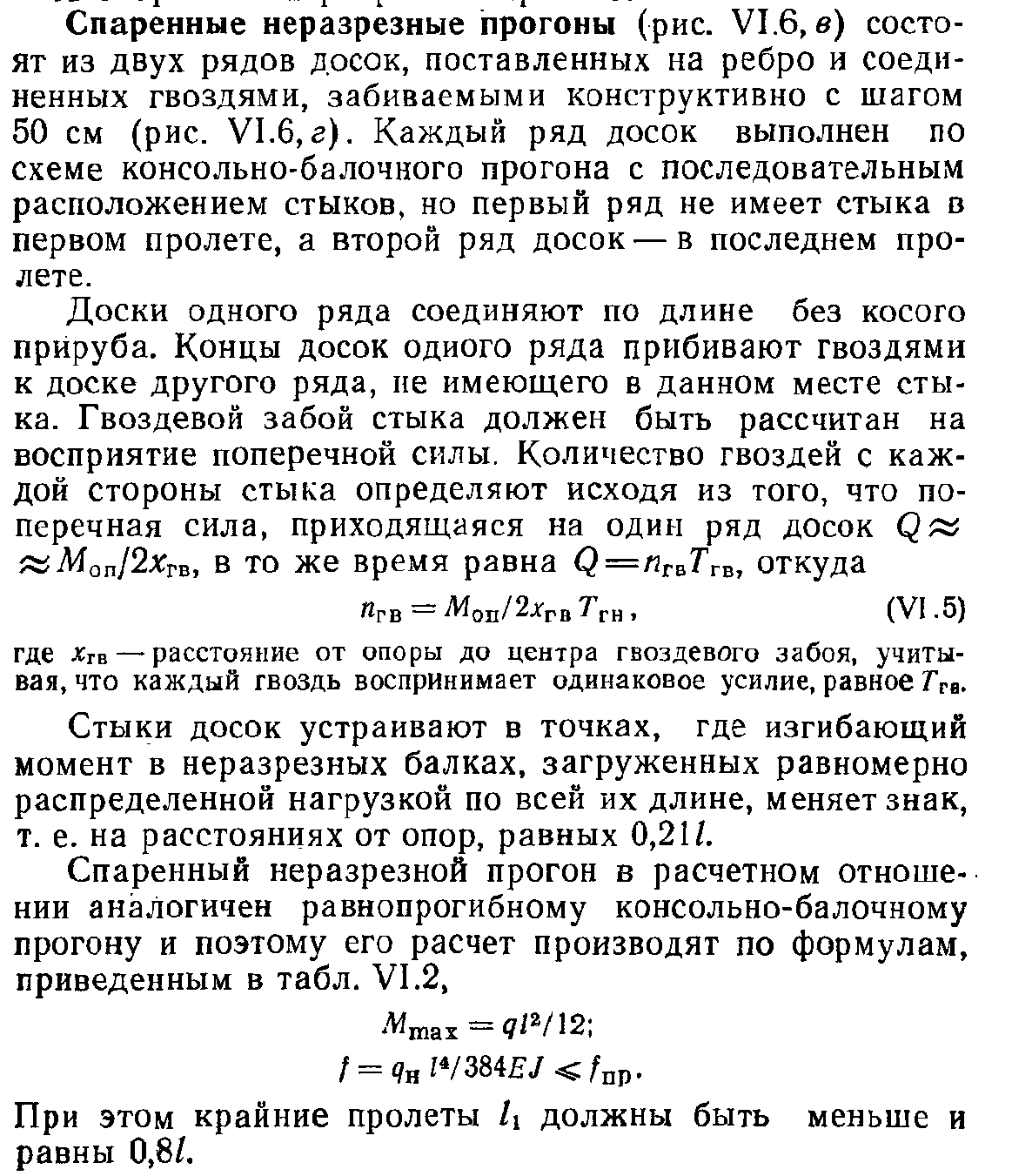

43. Плоскостные сплошные конструкцииНастилы предназначены для поддержания кровли или утеплителя. Для рулонной кровли, наклееной на мастике применяют настил из двух слоев досок, соединяемых гвоздями. Для кровли из волнистых асбестоцементных листов обыкновенного профиля, а также волнистого стеклопластика, кровельной стали и черепицы применяют настил из брусов сечением не менее 50×50 мм, расположенных друг от друга на расстоянии, зависящем от нагрузки и размеров кровельного материала. Для изготовления настилов и обрешетки, как правило, применяют древесину хвойных пород третьего сорта. Деревянные настилы и обрешетки из длинных досок рассчитывают как двухпролетные балки на следующие сочетания нагрузок: от постоянной и снеговой на прочность и жесткость и от собственного веса только на прочность. Обшивки стен рассчитывают на прочность и жесткость от действия ветровой нагрузки.Прогоны: разрезные – из бревен или брусьев, стыкуемых на опорах; с подбалками – применяют в наслонной системе стропил для уменьшения расчетного пролета; с подкосами – применяют в наслонной или подкосно-балочной системах стропил для обеспечения устойчивости системы; консольно-балочные прогоны – в бесчердачных покрытиях при расстояниях между несущими конструкциями не более 4.5 м.; неразрезные прогоны – при небольших уклонах под рулонную уровлю. Прогоны рассчитывают на прочность и жесткость.
