30. Устройство и принцип действия осевого регулятора скорости дако.

Д ействие (рис.7.4). При скорости движения до 50—60 км/ч грузы 2 и упоры 1 осевого регулятора занимают положение, изображенное на схеме. При этом полость под диафрагмой 10 через пустотелый клапан 3 сообщается с атмосферой каналом Ат. С повышением скорости до 80 км/ч грузы 2 осевого регулятора расходятся (показано штриховыми линиями) и упорами 1 перемещают шток 3, перекрывая отверстие Ат и открывая клапан 4.

В процессе торможения воздух из запасного резервуара поступает через воздухораспределитель по каналу ВР в полость между диафрагмами 9 и 10 и прижимает диафрагму 10 к упору 11 на стержне 7. Максимальное давление в канале ВР и тормозном цилиндре ТЦ, устанавливаемое режимным клапаном (на схеме не показан), составляет 3,8—3,9 кгс/см2.

При скорости движения 80 км/ч и выше расходящиеся грузы 2 перемещают шток 3 дальше вправо. Клапан 5 открывается, сообщая канал вспомогательного тормоза ВТ с полостью под диафрагмой 10. За счет разности площадей диафрагм 8 и 9 воздух из питательных резервуаров ПР через открытый клапан 6 поступает в тормозные цилиндры ТЦ, где устанавливается максимальное давление 6,5 кгс/см2.

Сжатый воздух поступает в канал ВТ при включенном осевом регуляторе и при торможении локомотива краном усл. №254, а на электровозах ЧС2Т и ЧС4Т также при отказе реостатного тормоза и при экстренном торможении.

31. Устройство, график работы в осях P=f(V), тех. характеристики компрессора КТ6-Эл.

Компрессоры КТ-6Эл приводятся в действие от электродвигателя. Компрессор КТ-6 — двухступенчатый, трехцилиндровый, поршневой с W-образным расположением цилиндров.

Компрессор КТ-6 (рис.2) состоит из корпуса (картера) 18, двух цилиндров 12 низкого давления (ЦНД), имеющих угол развала 120°, одного цилиндра 6 высокого давления (ЦВД), холодильника 7 радиаторного типа с предохранительным клапаном 14, узла шатунов 11 и поршней 1, 5 соответственно ЦНД и ЦВД.

Корпус 18 имеет три привалочных фланца для установки цилиндров и два люка для доступа к деталям, находящимся внутри. Сбоку к корпусу  прикреплен масляный насос 20 с редукционным клапаном 21, а в нижней части корпуса помещен сетчатый масля­ный фильтр 25. Передняя часть корпуса (со стороны привода) закрыта съемной крышкой, в которой расположен один из двух шарикоподшипников коленчатого вала 19. Второй шарикоподшипник расположен в корпусе со стороны масляного насоса. Все три цилиндра имеют ребра: ЦВД выполнен с горизонтальным оребрением для лучшей теплоотдачи, а ЦНД имеют вертикальные ребра для придания цилиндрам большей жесткости. В верхней части цилиндров расположены клапанные коробки 2 и 4.

Коленчатый вал 19 компрессора — стальной, штампованный с двумя противовесами, имеет две коренные шейки и одну шатунную. Для уменьшения амплитуды собственных колебаний к противовесам винтами 23 прикреплены дополнительные балансиры 22. Для подвода масла к шатунным подшипникам коленчатый вал снабжен системой каналов, показанных на рис. 3.2 пунктирными линиями.

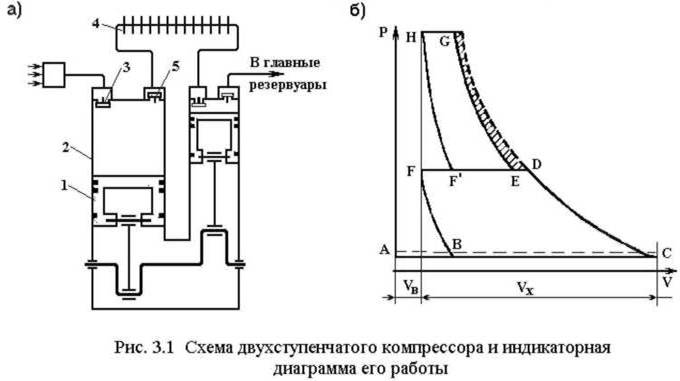

Диаграмма работы

1- поршень, 2- ци линдр первой ступени, 3- всасывающий клапан, 4- холодильник, 5- нагнетательный клапан, V - объем всасываемого воздуха, Vв - объем пространства над поршнем в его верхнем положении (объем вредного пространства), Vх - полный объем, описываемый поршнем при ходе из одного крайнего положения в другое. При первом ходе вниз поршня 1 открывается всасывающий клапан 3, и в цилиндр 2 первой ступени поступает воздух из атмосферы (Ат) при постоянном давлении. Линия всасывания АС (Рис. 5.1. б) располагается ниже пунктирной линии атмосферного барометрического давления на величину потерь на преодоление сопротивления всасывающего клапана. При ходе поршня 1 вверх всасывающий клапан 3 закрывается, объем рабочего пространства цилиндра 2 уменьшается и воздух сжимается по линии CD до давления в холодильнике 4, после чего открывается нагнетательный клапан 5 и происходит выталкивание сжатого воздуха в холодильник по линии нагнетания DF с постоянным противодавлением. В процессе последующего хода поршня 1 вниз происходит расширение оставшегося во вредном пространстве (объем пространства над поршнем в его верхнем положении) сжатого воздуха по линии FB до тех пор, пока давление в рабочей полости не понизится до определенной величины и всасывающий клапан 3 откроется атмосферным давлением. Далее процесс повторяется. На первой ступени воздух сжимается до давления 2,0 – 4,0 кгс/см2. Аналогично работает вторая ступень компрессора со всасыванием воздуха из холодильника 4 по линии FE, сжатием по линии EG, нагнетанием в главные резервуары по линии GH, расширением во вредном пространстве цилиндра второй ступени по линии HF'. Заштрихованная площадь индикаторной диаграммы характеризует уменьшение работы сжатия за счет охлаждения воздуха между ступенями.

32. Управление работой компрессоров регуляторами давления 3РД и АК11Б.

Регулятор давления 3РД на дизель-компрессорах включает его на рабочий ход при давлении в ГР 0,75 МПа и менее, и переводит в режим холостого хода при достижении давления в ГР 0,85 МПа. Регулятор давления АК-11Б на мотор-компрессорах включает его при снижении давления в ГР до 0,75 МПа и выключает при достижении давления в ГР 0,9 МПа.
