42. Однотактные ум
Поскольку режим А характерен работой транзисторов на почти линейных участках своих ВАХ, то УМ в этом режиме будет иметь минимальные НИ (обычно KГ≤1%).
При работе в режиме класса А транзистор все время находится в открытом состоянии, следовательно, угол отсечки (половина времени за период, в течение которого транзистор открыт) φост=180°. Потребление мощности источника питания происходит в любой момент, поэтому каскады, работающие в режиме класса А, характеризуются невысоким КПД (в идеале — 50%, реально — (35…45)%). Режим усиления класса А в УМ применяется в тех случаях, когда необходимы минимальные НИ, а мощность и КПД не имеют решающего значения.
В качестве однотактных бестрансформаторных УМ могут быть применены уже рассмотренные каскады с ОЭ (ОИ) и ОК (ОС), выполненные на мощных БТ или ПТ, причем эмиттерный (истоковый) повторитель эффективен при низкоомной (порядка единиц Ом) нагрузке. Основной недостаток таких каскадов — в режиме согласования с нагрузкой КПД≤25%.

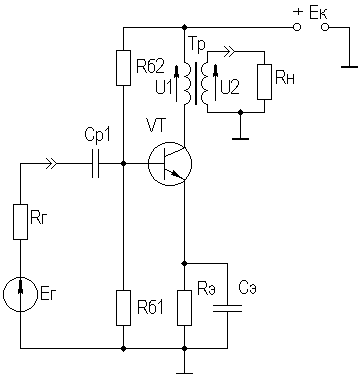

Однотактные трансформаторные УМ имеют КПД≤50% за счет оптимального согласования с нагрузкой с помощью трансформатора (рисунок 4.4).
Рисунок 4.4. Однотактный трансформаторный УМ
Сопротивление нагрузки по переменному току равно:
Rн≈ ≈ Rн·n²,
где n — коэффициент трансформации, n=U1/U2.
Данный каскад находит ограниченное применение в современной схемотехнике УМ из-за ряда существенных недостатков:
◆ малого КПД;
◆ больших частотных искажений за счет трансформатора;
◆ больших НИ за счет тока подмагничивания трансформатора;
◆ невозможности реализации в виде ИМС.
Трансформаторные УМ подробно описаны в классических учебниках по УУ, например, в[5,6].
